过炉载具使用安全注意事项

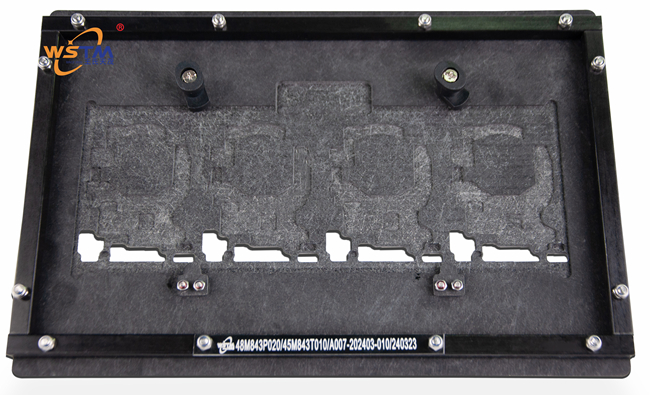

过炉载具（又称过锡炉载具、过炉夹具、过炉托盘、过炉治具）是电子制造业SMT回流焊、波峰焊等生产环节的核心辅助工装，其规范、安全使用不仅能延长载具使用寿命、保障焊接精度与产品良率，更能有效规避生产安全隐患，保护操作人员人身安全及生产设备正常运行。王氏天茂（WSTM SINCE2006）作为20年专业工装治具ODM制造商，结合自身ISO45001职业健康安全管理体系要求、多年行业实践经验及千余家客户生产场景反馈，整理以下过炉载具使用安全注意事项，为消费电子、汽车电子、医疗设备、新能源等行业客户提供专业技术支持，助力企业规范生产、安全作业。

一、使用前安全准备

1. 载具检查：使用前需全面检查过炉载具外观及结构完整性，重点查看型腔、定位柱、卡扣等关键部位是否存在变形、破损、松动或磨损，若发现异常需立即停用，联系公司的工装治具负责人进行维修或更换，严禁使用破损载具（避免导致PCB板定位偏移、元器件损坏，甚至引发设备卡滞）；同时检查载具表面是否有锡渣、助焊剂残留、油污等杂质，需清理干净后方可投入使用。

2. 材质与工艺适配检查：确认过炉载具材质、规格与当前焊接工艺、PCB板类型完全匹配——铝合金过炉载具仅适用于SMT回流焊工艺，严禁用于波峰焊工艺（易出现沾锡问题，导致载具损坏、PCB板短路）；磁性过炉载具严禁用于搭载对磁性极其敏感的高精密半导体芯片的PCBA板，避免芯片功能受损；玻纤过炉载具耐高温低于260℃，仅适用于小批量打样，严禁用于大规模量产及超温场景。

3. 环境与工具准备：作业区域需保持通风良好、整洁有序，严禁堆放易燃易爆物品（如助焊剂、酒精等），配备足量灭火器材，且操作人员需穿戴好防护用品（耐高温手套、防护眼镜、防静电服、防滑鞋），避免高温、静电或锡液烫伤、划伤。同时，检查焊接设备（回流焊、波峰焊）进出口通道畅通，无障碍物遮挡，确保载具能平稳输送。

4. 预热检查：所有过炉载具使用前需进行梯度预热，避免因温度骤升骤降导致载具变形、开裂，尤其是合成石、玻纤材质载具，预热温度需逐步提升至焊接工艺温度的50%-70%，预热时间不少于5分钟；严格遵循对应材质的耐温上限，严禁超温使用，确保载具性能稳定。

二、操作过程安全规范

1. 装载与定位规范：将PCB板平稳、精准放置在过炉载具型腔中，确保定位牢固、无松动，避免PCB板偏移、翘起；装载时轻拿轻放，严禁用力按压、磕碰PCB板及载具，防止元器件损坏、载具型腔变形；对于FPC软板，磁性载具需确保吸附牢固，自粘硅胶载具需检查硅胶层粘性，避免过炉时移位。

2. 搬运操作规范：钛合金过炉载具因材料密度特性重量较重，搬运时需采用双人协作或辅助工装，避免单手提拿、抛掷，防止载具坠落砸伤操作人员或损坏载具精密型腔；所有材质载具取放时均需轻拿轻放，禁止拖拽、碰撞，载具堆叠高度不超过3层，避免底层载具受压变形。

3. 过炉操作规范：将装载好PCB板的载具平稳放入焊接设备，确保载具与设备输送轨道贴合紧密、运行顺畅，严禁强行推送；过炉过程中，操作人员需坚守岗位，实时观察载具运行状态，严禁打开设备炉门（避免高温气体喷出烫伤，同时防止炉内温度骤变影响焊接质量及载具性能）；若发现载具卡滞、偏移等异常，需立即停机，待设备降温后再进行处理，严禁高温操作。

4. 卸载操作规范：载具过炉完成后，需待载具温度降至100℃以下（避免高温烫伤），再进行卸载操作；卸载时佩戴耐高温手套，平稳取出载具，轻轻取下PCB板，严禁用力拉扯、撬动，防止PCB板焊点脱落、元器件损坏；卸载后的载具需放置在指定耐高温区域，避免接触常温台面导致骤冷变形。

5. 防静电操作规范：合成石过炉载具具备核心防静电特性，需在合规防静电车间环境下使用，操作人员需做好防静电接地，避免静电击穿PCB板上的精密元器件；自粘硅胶、磁性等载具使用过程中，也需注意防静电，严禁在载具上摩擦、拖拽易产生静电的物品。

三、日常维护安全注意事项

1. 清洁维护：每次使用后，需及时清理载具表面的锡渣、助焊剂残留、油污等杂质，可采用专用清洁剂、软毛刷进行清理，严禁使用尖锐工具（如刀片、螺丝刀）刮擦载具表面及型腔，避免损坏载具；清理后的载具需擦干、晾干，放置在干燥、通风的专用存放架上，避免潮湿、暴晒或接触腐蚀性物质。

2. 定期检查：建立过炉载具定期检查台账，每周至少进行一次全面检查，重点检查载具的平面度、定位精度、型腔磨损情况及各部件牢固性，尤其是高频次使用的载具，需增加检查频次；对于自粘硅胶载具，需定期检查硅胶层粘性，当使用次数达到1000次左右或粘性下降时，可联系王氏天茂返厂更换硅胶层，延长载具整体使用寿命；每5000次过炉后，需检查载具平面度，变形量超过0.2mm时需修整或报废。

3. 存放规范：载具存放需分类摆放，按材质、规格、使用频次分区存放，做好标识，避免不同类型载具混合堆放、磕碰；存放架需平整、稳固，避免载具倾斜、坠落；严禁将载具放置在高温、潮湿、有腐蚀性气体的环境中，避免载具老化、变形、损坏。

4. 维修规范：载具出现变形、破损、定位不准等问题时，严禁私自拆解、维修，需联系王氏天茂专业技术团队，由具备资质的技术人员进行维修或更换；维修后的载具需经过检测，确认符合使用标准后，方可重新投入使用，确保维修后的载具安全、可靠。

四、异常情况处理规范

1. 载具变形、开裂：若使用过程中发现载具变形、开裂，需立即停机，停止使用该载具，避免造成PCB板损坏、设备卡滞等二次隐患，同时记录载具损坏情况，联系王氏天茂技术团队分析原因，进行维修或更换。

2. 锡液粘连、泄漏：若铝合金载具出现沾锡问题，或波峰焊过程中出现锡液粘连、泄漏，需立即停机，待设备降温后，清理锡渣、粘连部位，检查载具是否损坏；若载具损坏严重，需更换载具，同时排查焊接设备参数，避免再次出现类似问题。

3. 静电异常：若使用过程中出现静电击穿元器件、操作人员静电触电等情况，需立即停止作业，检查防静电设施是否正常，操作人员防静电防护是否到位，排查载具防静电性能，待问题解决后，方可重新投入使用。

4. 设备卡滞：若载具在过炉过程中出现卡滞，需立即停机，切断设备电源，待炉温降至安全范围后，缓慢清理卡滞部位，严禁强行拖拽载具，避免损坏载具及设备；排查卡滞原因（如载具变形、轨道异物等），处理完毕后，再进行试运行。

五、使用禁忌
