很多工厂把测试夹具想成"一块带针的板"——但实际上，凡是出现过这些现象的生产线，根因都在夹具层：

1．误报率高

同一批板今天PASS明天NG，探针接触电阻漂移，作业员换了三种摆法都压不住虚接

2．测不全

测试项目靠人工逐项接线，通信/漏件/保护功能没闭环，不良品流到客户端才炸

3．撑不住量产

治具用两个月针板变形、弹簧衰减，复测率一路走高，产线主管天天救火

王氏天茂的理解很直接——测试夹具的本质是"把电信号可靠引出来 + 把机械重复精度锁死 + 把数据留下"。三个条件缺一个，再贵的仪器也救不了产线。

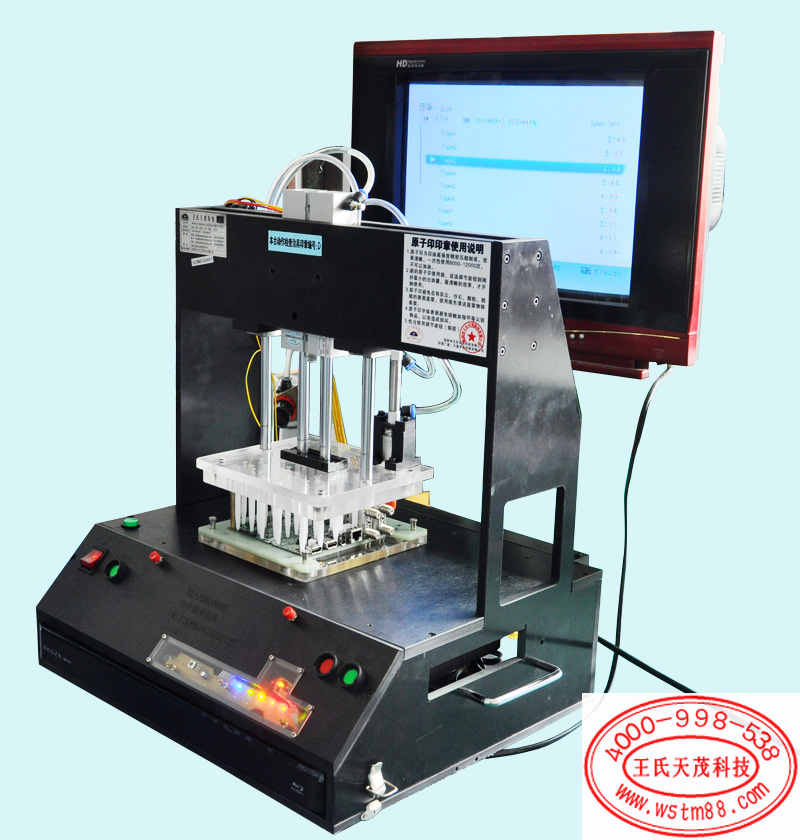

1． FCT功能测试治具（功能测试架/测试夹具）

这是最常见也最吃设计经验的类型。王氏天茂主流结构为：

（1）主体：红色电木板（高绝缘、尺寸稳定）或黑色电木全封闭框架

（2）载板/针板：FR4防静电玻纤板（耐热、不翘）+ PEEK针板（耐高温、尺寸稳定、天然不导电，保护探针同轴度）

（3）压合机构：305E快速夹+直线导柱（手动，无需气源/电控，产线电工就能维护）/ 或 SMC气缸气动压合（节拍更快、压力一致）

（4）探针体系：华容大电流探针 / 德国INGUN高频探针 / 台湾钛甫铍铜镀硬金探针，按信号类型（电源/IO/RF/大电流）分区排布

（5）控制层：嵌入式单片机（32位ARM）+ 触摸屏 / 或上位机软件（Windows）+ 扫码枪 → SN级数据可上传MES

2． ICT/A TE在线测试治具（针床式制造缺陷拦截）

ICT负责"焊得好不好"——开路/短路/错件/漏件/极性反，用针床阵列高速扫描，适合大批量前置筛选，常与FCT组合使用：

某家电控制板产线：单独FCT时一次通过率约85% → 引入ICT前置后，FCT通过率升至98%，返修成本降约60%

3．微电子/BGA/QFN芯片测试座（翻盖/旋钮式测试夹具）

这是"精密中的精密"——例如三星手机SoC芯片检验、智能家居QFN控制IC测试、无线路由器BGA主控测试：

（1）结构：翻盖旋钮式/旋压式铝合金测试座，上盖IC压板平稳下压不移位

（2）针板：防静电PEEK（尺寸稳定、不导电、耐反复压合）

（3）探针：台湾钛甫铍铜镀硬金爪头，凸起穿透焊盘氧化层，弹簧寿命正常5万次+

4．专项夹具：气密性测试治具 · 漏件检测治具 · 装配/焊接工装夹具

（1）气密性：侧向抱紧+端面随动双密封（如新能源汽车弯头水嘴≤0.8mL/min微漏检出）

（2）漏件检测：矩阵探针接触关键元器件焊点，通过接触电阻判有无，红灯报警→取出返修

（3）装配夹具：特氟龙/防静电电木/POM仿形接触面，定位准且不划伤外观件

把下面清单发到 sales@wstm88.com? 或微信 138-2887-5842，通常24小时内可出方案思路：

1．? PCBA实物/照片（正反面）+ Gerber文件或3D STEP

2．? 测试点清单（坐标/Pad尺寸/是否掩膜开窗）

3．? 需要测什么：电压？通信（RS485/I2C/UART/以太网）？功能动作？保护？协议？

4．? 产线条件：手动/气动？节拍要求？是否需MES上传？

5．? 数量：首批几套 + 预估复制量
