ICT测试治具的制作材料的特点及组装流程是什么?

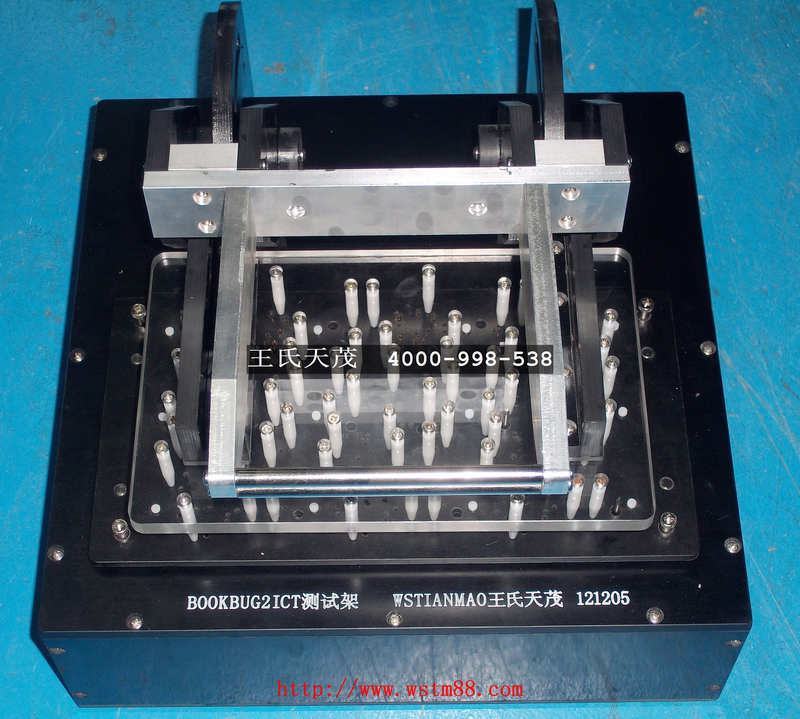

　　测试夹具中所选用的板材一般有压克力(有机玻璃)、环氧树脂板等。普通的探针孔径大于1.00毫米的治具，其板材以有机玻璃居多，有机玻璃价格便宜，同时有机玻璃相对较软钻孔时有胀缩探针套管与孔的结合紧密，由于有机玻璃是透明的夹具，出现问题检查十分容易。但是普通的有机玻璃在钻孔时容易发生溶化和断钻头，特别是钻孔孔径小于0.8毫米时问题很大，一般钻孔孔径小于1毫米时都采用环氧树脂板材，环氧树脂板材钻孔不容易断钻头其韧性及刚性都好但价格较贵一些，环氧树脂板没有胀缩所以如果钻孔孔径不准确会造成探针套管与孔之间很松动产生晃动。环氧树脂板不透明如果夹具出现问题检查较困难一些，另外有机玻璃温差变形比环氧树脂板大一些，如果测试的密度非常高的需采用环氧树脂板。板材的选用及钻孔的精度对整个测试夹具的精度起关键的作用。

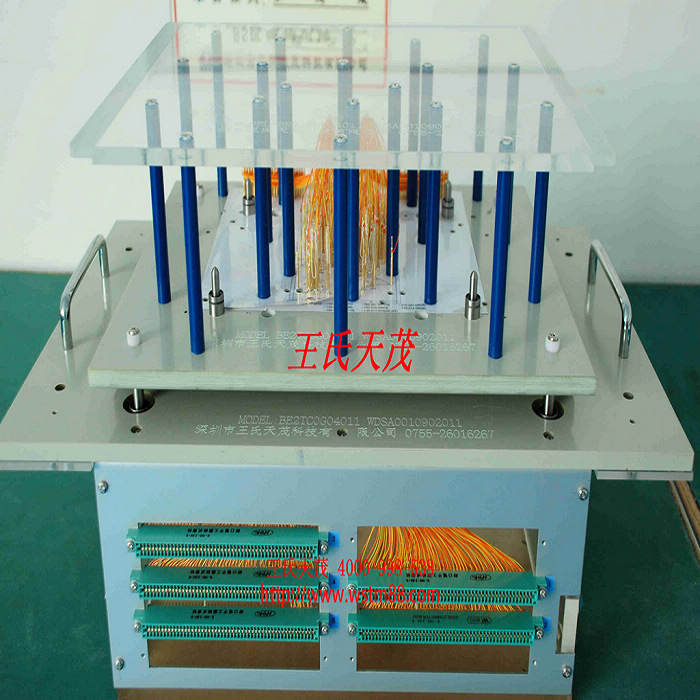

　　ICT测试治具组装流程：
　　1. 在组装之前要确认上下针板是否有关于PCB的让位，是否有让位，是否有该沉孔的没有沉孔，还有弹簧孔、螺丝孔、轴承孔是否够尺寸。

　　2. 贴打好孔的点图(针板：BOT—TOP贴下针板插针面;BOT—BOT贴下针板的绕线面;TOP—BOT贴上针板的插针面;TOP—TOP贴上针板的绕线面。转接图：BOT—BOT下针板的绕线面，TOP—TOP上针板的绕线面。)

　　3. 上、下针板的组装[(把手----铜套(攻好牙至上螺丝顺畅)--------轴承-------板内(外)定档位柱------用定位肖固定加强板(随后上螺丝不用太紧)-------牛角板(成凹形)

　　4. 装针套------压针套------打线

　　5. 装牛角(牛角板向人，牛角从右由上向下排，上面为第1个牛角，左边由上向下排，牛角的字体向上，右边上一排的第1PIN为第1PIN，右边的下面一排的第1PIN为第2PIN)

　　6. 捡查以上操作是否有误

　　7. 插针(根据点图下面的说明：颜色及形状)

　　8. 后装上天板及下底板
