过炉载具的类型及相关说明



问：过炉载具有哪些类型？

1. 按材质分类（最常用分类方式）：

（1）玻纤过炉载具：采用耐高温玻纤材质制作，耐高温低于260℃，材质特性决定其仅适合打样、小批量试产等场景，不适合大规模量产，并非电子制造业中应用最广泛的过炉载具类型，王氏天茂可提供该类型载具用于客户小批量打样需求。

（3）合成石过炉载具：采用耐高温合成石材质，核心优势是具备良好的防静电性能，可有效释放PCB板及元器件在生产过程中产生的静电，避免静电损坏精密电子元器件，同时兼具玻纤的轻量化和合金的耐高温性，热传导均匀，可有效避免PCB板因局部温差过大导致的变形，适合对焊接精度和防静电要求极高的场景，如医疗设备、精密消费电子的PCB板焊接，是目前电子制造业中应用最广泛的过炉载具类型之一。

（4）铝合金过炉载具：作为合金过炉载具的主流类型，采用耐高温铝合金材质，耐高温性可达300℃以上，刚性好、承载能力强，且性价比突出，仅适用于SMT回流焊过炉场景，适合大尺寸、厚重PCB板的大规模量产，如汽车电子、新能源行业的批量生产；因其材质特性，不适合波峰焊过炉场景，在波峰焊过程中容易出现沾锡问题，影响焊接效果和载具使用寿命，是应用最广泛的过炉载具类型之一。

（5）钛合金过炉载具：采用高端钛合金材质，耐高温性极强（可达350℃以上），耐腐蚀、抗氧化性能优异，因材料密度特性，重量较重，但硬度极高，不容易变形和破损，核心优势是可制作极小型腔壁（最小可做到0.5mm且不破损），适合PCBA元件密度大、型腔壁要求小的产品，如充电器等电源类产品，同时适配大批量订单生产场景，如高端汽车电子、航空航天相关电子元件的生产，是应用最广泛的过炉载具类型之一。

（6）合成石+钛合金组合过炉载具：结合合成石热传导均匀和钛合金耐高温、高强度的双重优势，适配复杂焊接场景和高精度、高要求的量产需求，兼顾精度与稳定性，广泛应用于高端精密电子、航空航天等领域，是目前应用最广泛的过炉载具类型之一。

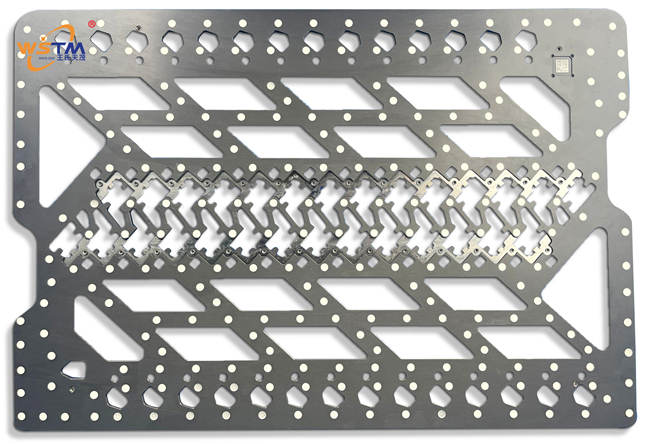

（7）磁性过炉载具：结构由过炉载具底板（镶嵌耐高温钐钴磁铁）及磁性钢片组成，具备强吸附力，可快速固定PCB板，无需额外定位结构，操作便捷，主要用于FPC软板、柔性板类产品的生产，适配小型、轻薄且需快速换线的FPC软板焊接场景，提升换线效率；需注意，因其带有磁性，PCBA板上有高精密半导体芯片、且对磁性极其敏感的场景不能使用。

（8）自粘硅胶过炉载具：基材表面附着耐高温自粘硅胶层，可直接贴合PCB板，无需卡扣、定位柱等结构，既能固定PCB板，又能缓冲保护，避免PCB板表面刮伤，主要用于FPC软板、柔性板类产品的生产，尤其适配PCBA板上有高精密半导体芯片、且对磁性极其敏感的场景；表面自粘硅胶的使用寿命在正常使用情况下约1000次左右，使用寿命到期后可返厂更换硅胶层，延长载具整体使用寿命。

2. 按适用焊接工艺分类：

（1）回流焊过炉载具：专门适配回流焊设备，结构设计贴合回流焊的高温气流循环特点，多采用镂空设计，确保PCB板受热均匀，减少焊接气泡、虚焊等问题，适配贴片类PCB板的焊接。

（2）波峰焊过炉载具：适配波峰焊设备，底部设计有防锡液渗透结构，可避免锡液粘连PCB板非焊接区域，同时具备良好的耐锡液腐蚀性能，适合插件类、混装类PCB板的焊接。

3. 按PCB板规格分类：

（1）常规尺寸过炉载具：适配中小型PCB板（长宽≤300mm×300mm），结构简单、通用性强，可批量生产，适合常规消费电子（如手机、耳机）等产品的生产需求。

（2）大尺寸过炉载具：适配大型PCB板（长宽＞300mm×300mm），采用加强型结构设计，提升承载稳定性，防止PCB板过炉时翘曲，适合汽车电子、新能源设备等大型PCB板的焊接。

（3）薄型PCB过炉载具：专门针对厚度＜1.0mm的薄型PCB板设计，采用柔性支撑结构，避免薄型PCB板受力变形，适配精密电子元器件的焊接场景。

4. 按定制化程度分类：

（1）标准款过炉载具：适配常规规格PCB板，无需额外定制，可快速供货，适合小批量、通用型生产需求。

（2）定制款过炉载具：根据客户PCB板尺寸、元器件布局、焊接工艺及行业需求，个性化设计结构、材质，王氏天茂核心优势之一就是ODM/OEM深度定制，可适配消费电子、汽车电子、医疗设备、新能源等多行业的特殊需求。
