测试治具在很多领域中都有用到过，它的使用广泛，作用好，功能佳，其实治具在工业时代前就已被广泛使用，包括机械治具、木工治具、焊接治具、珠宝治具、以及其他领域。某些类型的治具也称为“模具”或“辅具”，其主要目的是为重复性和准确的重复某部分的重制。一个明显的例子是当复制钥匙时，原始的钥匙通常被固定于治具上，如此机器就能借由原始钥匙外观的导引复制出新的钥匙。

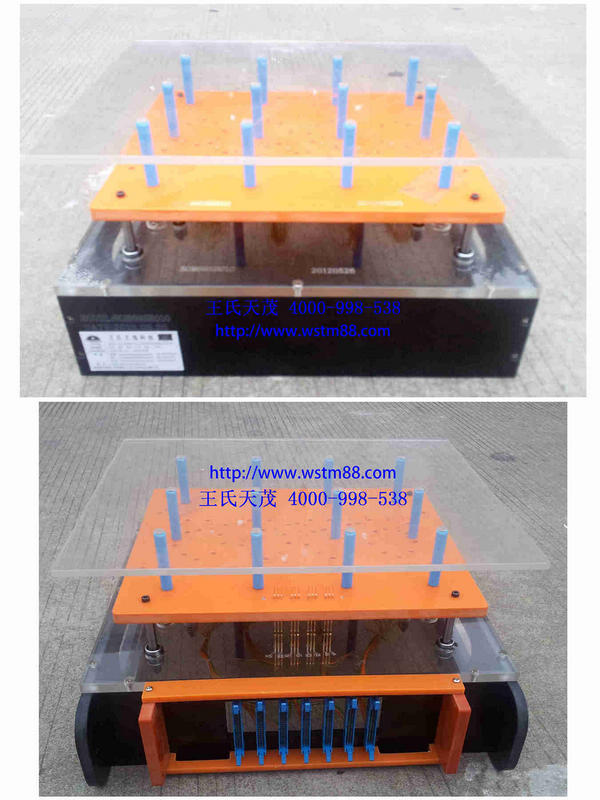

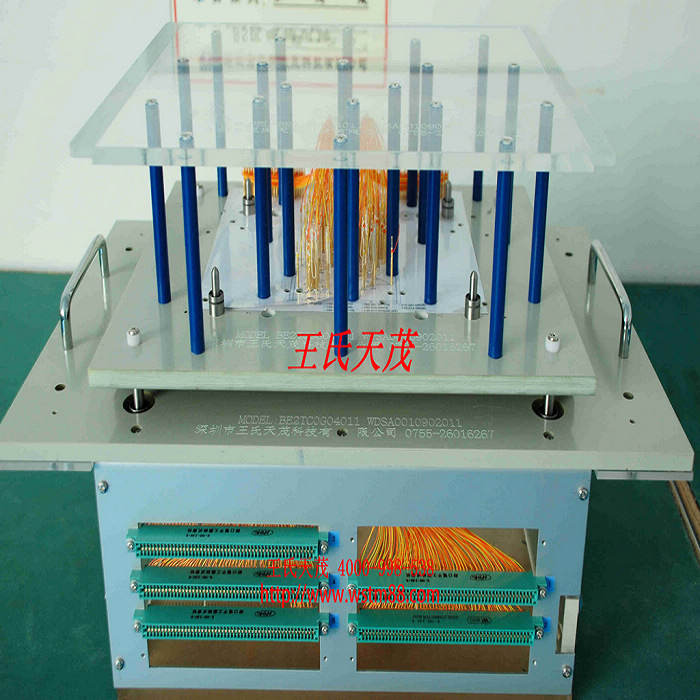

　　根据电路板的机械尺寸图，把电路板上面的DIP脚，测试点的位置打孔，然后插针，把电路板中的网络(NET)就是PCB走线，全部引出来。达到外部来用仪器测试其内部是电路结构是否OK的目的

　　测试治具的板材选用规格：一般钻孔孔径小于1毫米时都采用环氧树脂板材，环氧树脂板材钻孔不容易断钻头其韧性及刚性都好但价格较贵一些，环氧树脂板没有胀缩所以如果钻孔孔径不准确会造成探针套管与孔之间很松动产生晃动。同时有机玻璃相对较软钻孔时有胀缩探针套管与孔的结合紧密，由于有机玻璃是透明的过炉治具出现问题检查十分容易，但是普通的有机玻璃在钻孔时容易发生溶化和断钻头，特别是钻孔孔径小于0.8毫米时问题很大。环氧树脂板不透明，如果治具出现问题检查较困难一些，另外有机玻璃温差变形比环氧树脂板大一些，如果治具测试的密度非常高的需采用环氧树脂板，板材的选用及钻孔的精度对整个治具的精度起关键的作用。
