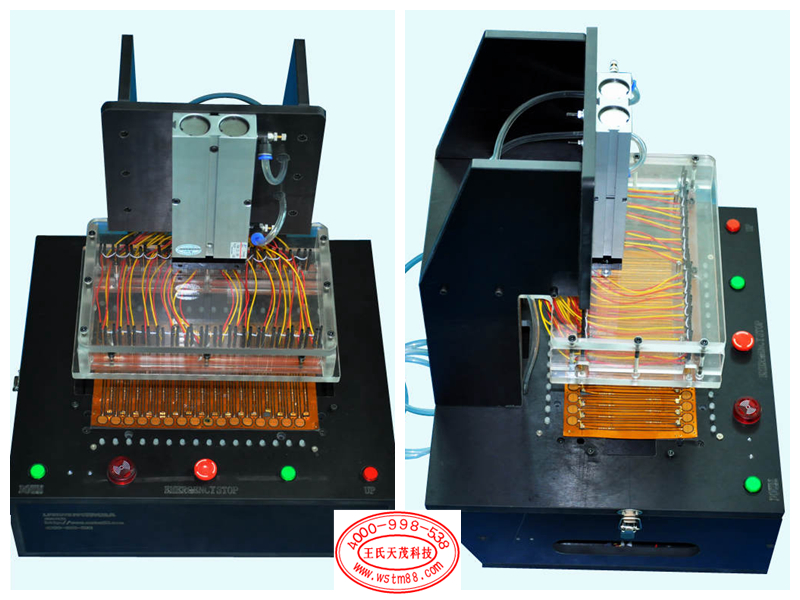

FPC软板气动测试治具

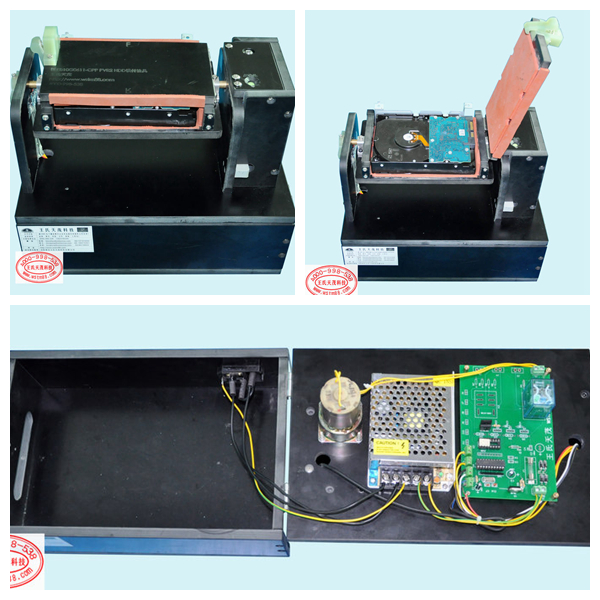

TOSHIBA东芝硬盘装配自动化设备

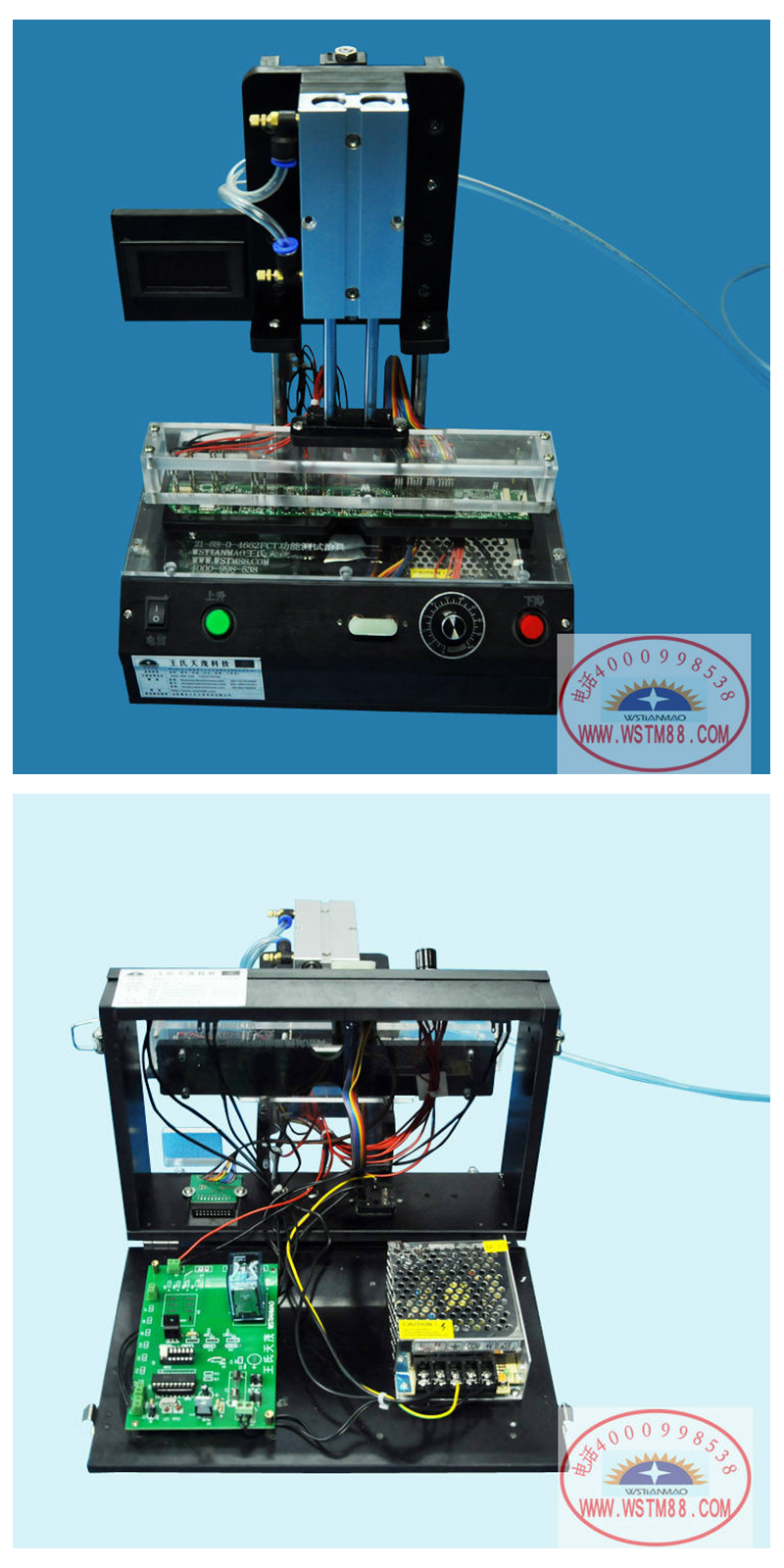

视频会议系统控制板气动功能测试治具

     ICT与FCT的不同：
     ICT只测导通状态，可侦测元件开短路，LCR的数值，二极管的反向，其它半导体的通断等等。他的原理是将影响该元件的其它元件屏蔽起来单独测试一个或串并联的一组元件。
FCT不一样，即是指功能测试，它是对PCBA通过相关的电压或信号检查其关键元件或输出的波形，真值是否合格。不针对元件测试。当然，如果元件失败，功能是一定会有影响的。
ICT有通用测试仪，FCT只能根据具体的测试要求来做。
    FCT治具有电动/汽缸/手动快速夹、手动曲柄等各式机构。结构材料可跟据需要采用进口电木、压克力、铝合金、铁质、赛钢或纤维板等。根据需要可以采用上下植针进行测试，应用于电脑电源主板、LED灯主板、液晶电视主板、通信设备主板等电子产品。依据控制模式的不同，可以分为手动控制功能测试、半自动控制功能测试、全自动控制功能测试。
    5.2.1 FCT治具结构设计
 1.根据测试板及测试要求，选择好控制方式后即可进行治具机构设计，设计载板，压板， 连接器模块等。
 2.治具的载板/压板避位合理，在对产品测试时有相应的保护措施避免损坏测试板；
3.治具的定位准确，连接器的对接应该畅顺；
4.治具盒内布局合理，布线和安装控制系统的空间充足。
5.治具预留的接口位置应正确，足够，布局合理；
6.光纤/MIC/SPK/SIM卡模拟插卡位应预留，且位置准区；
7.治具箱体锁合应采用箱包扣或者压扣等方式便于更换部件和维护。
   8.治具正面应雕刻治具名称字体：宋体，字高10mm,颜色：白色，位置：面板中部。公司Logo ，制作日期等字体：宋体，字高8mm,颜色：白色，位置：面板左下角。或者粘贴公司制作的铭牌。
   9.按键刻字 需明确每个按键及开关的用途和作用。
   10.按键较大如；急停开关类 ，需加白色赛钢保护。赛钢高度不得低于开关弹起高点
   11.设计时考虑 功能 使用寿命，可操作性，美观等要点，要做到测试稳定 使用寿命长，
      外型美观 人性化操作。
12.治具需使用绿黄色底线，长度80-100CM。一段装鳄鱼夹另外一段装圆形或者钳形端子。
