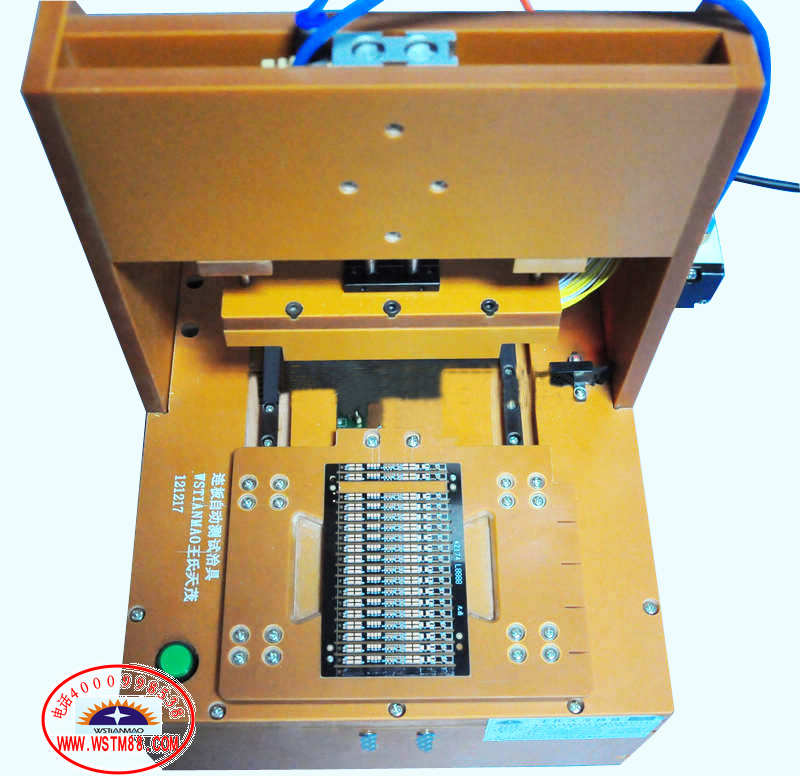

移动电源控制板气动功能测试治具

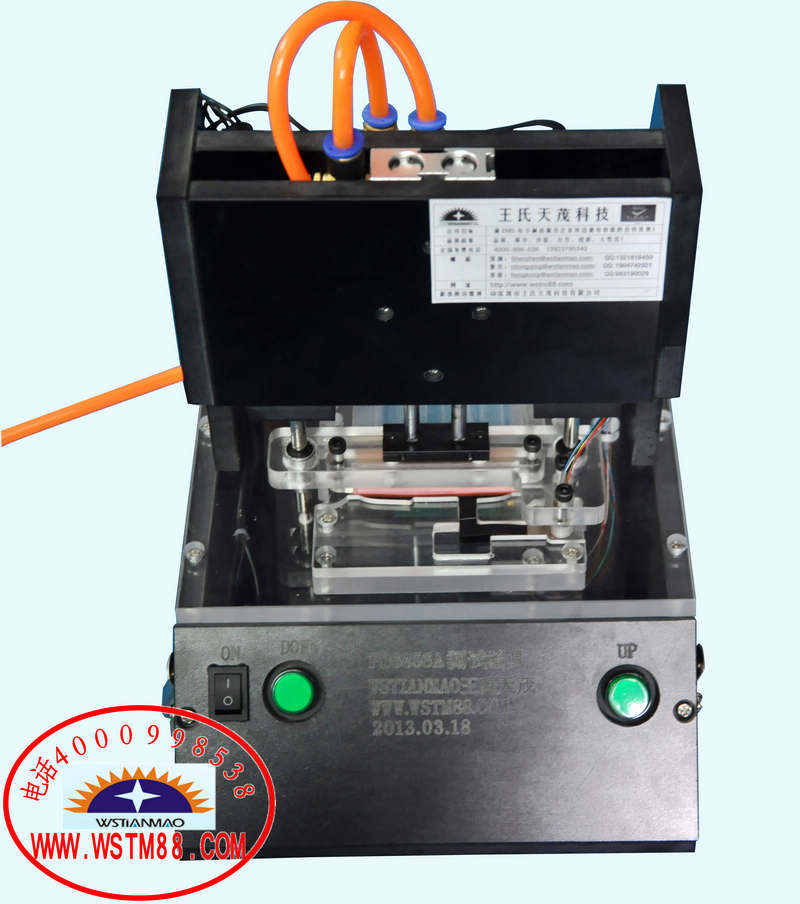

酷派手机显示屏FPC软板气动测试治具

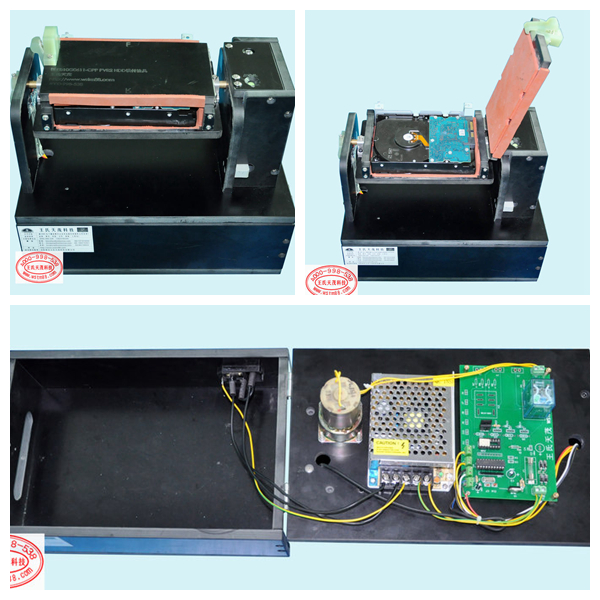

TOSHIBA东芝硬盘装配自动化设备

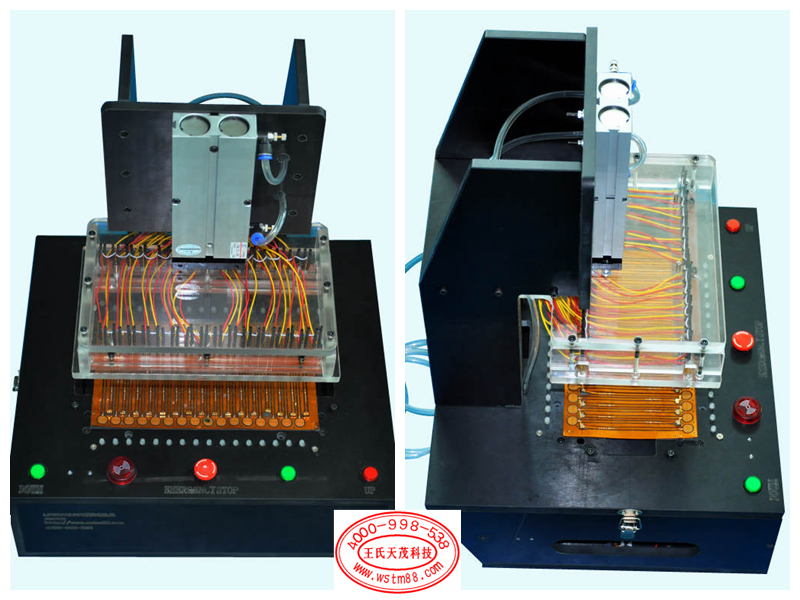

FPC软板气动测试治具

序言
    随着工业的发展为了能够更有效的提高生产效率，减轻员工劳动强度和作业难度，提高产品的品质，就需要一种“治具”来辅助作业了。
   治具又分工装治具、检测治具两种，前者用于机械加工、焊接加工、装配等工艺便于加工、满足精度的需要而设计的一种工装夹具；后者为检测使用，因为有些机械尺寸不便于测量，其形状复杂，只好设计专门的检测块或者检测用的针对某一种产品而设计检具，比方塞规、环规等一些规则的检具，但有些是不规则的就专门设计一种检具来测量它的尺寸。
    治具在控制方面已由前期机械控制进入机械和电气控制相结合的时代，治具也被越来越多的被设计成能够自动化控制，其科技含量也越来越高，对设计人员要求不但有机械方面的知识，同时也要有电控方面的知识。
    治具在制作材料方面前期的木质、塑胶板材被合金、新型复合材料所取代，治具的机构日益简单灵活，便于操作。
    治具在设计方面已由前期的二维图纸发展成三维立体图像，在治具制作前期就可以模拟治具的使用，为人体工程学分析做了基础，以此不断改进治具。
治具的标准化 治具零部件的标准化日益成熟，加快了治具产业的发展。工业设备标准化为治具标准化提供了有利的保证。
    治具的类型已经多样化   ICT治具、SMT治具，功能治具、工装治具、工装夹具、贴合机、运送压合机、LCD显示幕贴膜机，压胶机，进水口切料机，测变型治具、按键贴膜治具、按键检测机具，探针检测治具，量测治具、吸盘印刷治具、气动压合点胶治具，自动排片机等等。
     为了增进公司治具制作的标准化，特于2011年针对公司目前生产治具分大类制作治具制作规格书，通过治具制作规格书明确治具用途、原材料选择、制作流程、制作工艺、检验标准等。通过文件化的规范使公司治具的制作经验得以传承，好的方法得以推广。
    FCT(功能测试)它指的是对测试目标板(UUT：Unit Under Test)提供模拟的运行环境(激励和负载)，使其工作于各种设计状态，从而获取到各个状态的参数来验证目标板的功能好坏的测试方法。简单地说，就是对目标板加载合适的激励，测量输出端响应是否合乎要求。一般专指PCBA的功能测试。FCT治具是针对PCBA已经成品进行模拟功能测试的一种治具。
     ICT与FCT的不同：
     ICT只测导通状态，可侦测元件开短路，LCR的数值，二极管的反向，其它半导体的通断等等。他的原理是将影响该元件的其它元件屏蔽起来单独测试一个或串并联的一组元件。
FCT不一样，即是指功能测试，它是对PCBA通过相关的电压或信号检查其关键元件或输出的波形，真值是否合格。不针对元件测试。当然，如果元件失败，功能是一定会有影响的。
ICT有通用测试仪，FCT只能根据具体的测试要求来做。
    FCT治具有电动/汽缸/手动快速夹、手动曲柄等各式机构。结构材料可跟据需要采用进口电木、压克力、铝合金、铁质、赛钢或纤维板等。根据需要可以采用上下植针进行测试，应用于电脑电源主板、LED灯主板、液晶电视主板、通信设备主板等电子产品。依据控制模式的不同，可以分为手动控制功能测试、半自动控制功能测试、全自动控制功能测试。
