王氏天茂【FCT功能测试治具、FCT测试治具、FCT治具】

文章出处：治具生产厂家王氏天茂网责任编辑：刘群珍作者：刘群珍人气：-发表时间：2013-09-29 15:34:00

鑫朗瑞昨天订购的4台测试治具，今天全部出货了！

今天又接到了江苏美琪威电子科技有限公司1台FCT测试治具，接到客户的电话，交货期很急，要求明天交货。公司的订单日日增多，只要你选择了王氏天茂，不管再忙，订单再少，我们还是一样为你服务。

我们的设计理念：精益求精,保证产品结构、外观形状、材料选择方面具有性、优越性、可靠性、稳定性及简约美观的基础上致力于了解用户的体验，用户的关注点和需求。我们的经营理念：客户至上，积极创新、诚信互重、互惠双赢。诚信待客，为客户提供的服务。

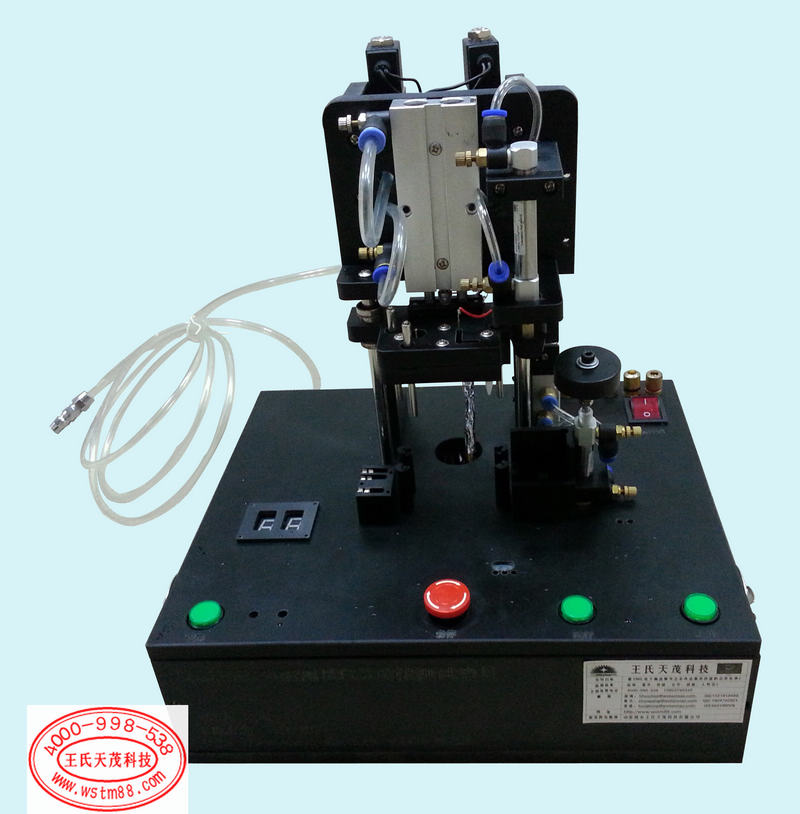

手电钻控制板气动功能测试治具

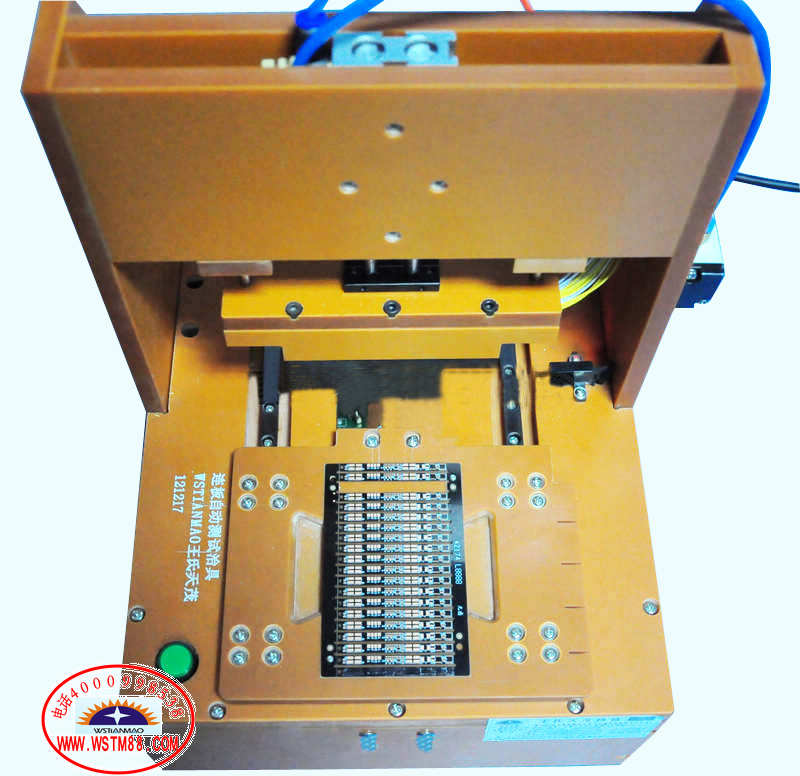

移动电源控制板气动功能测试治具

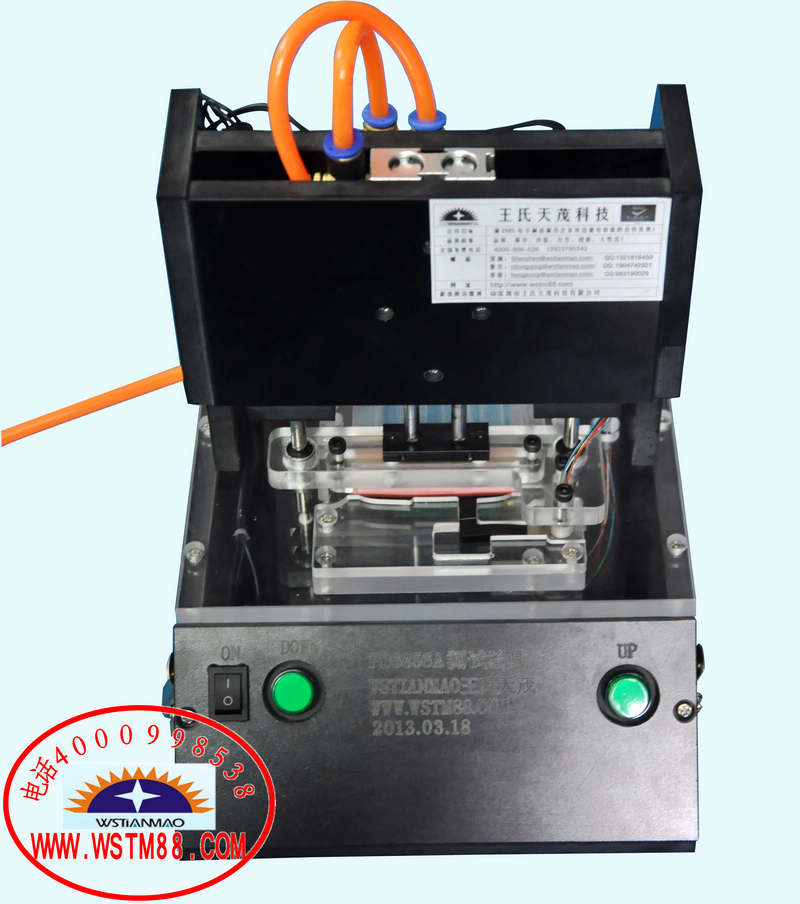

酷派手机显示屏FPC软板气动测试治具

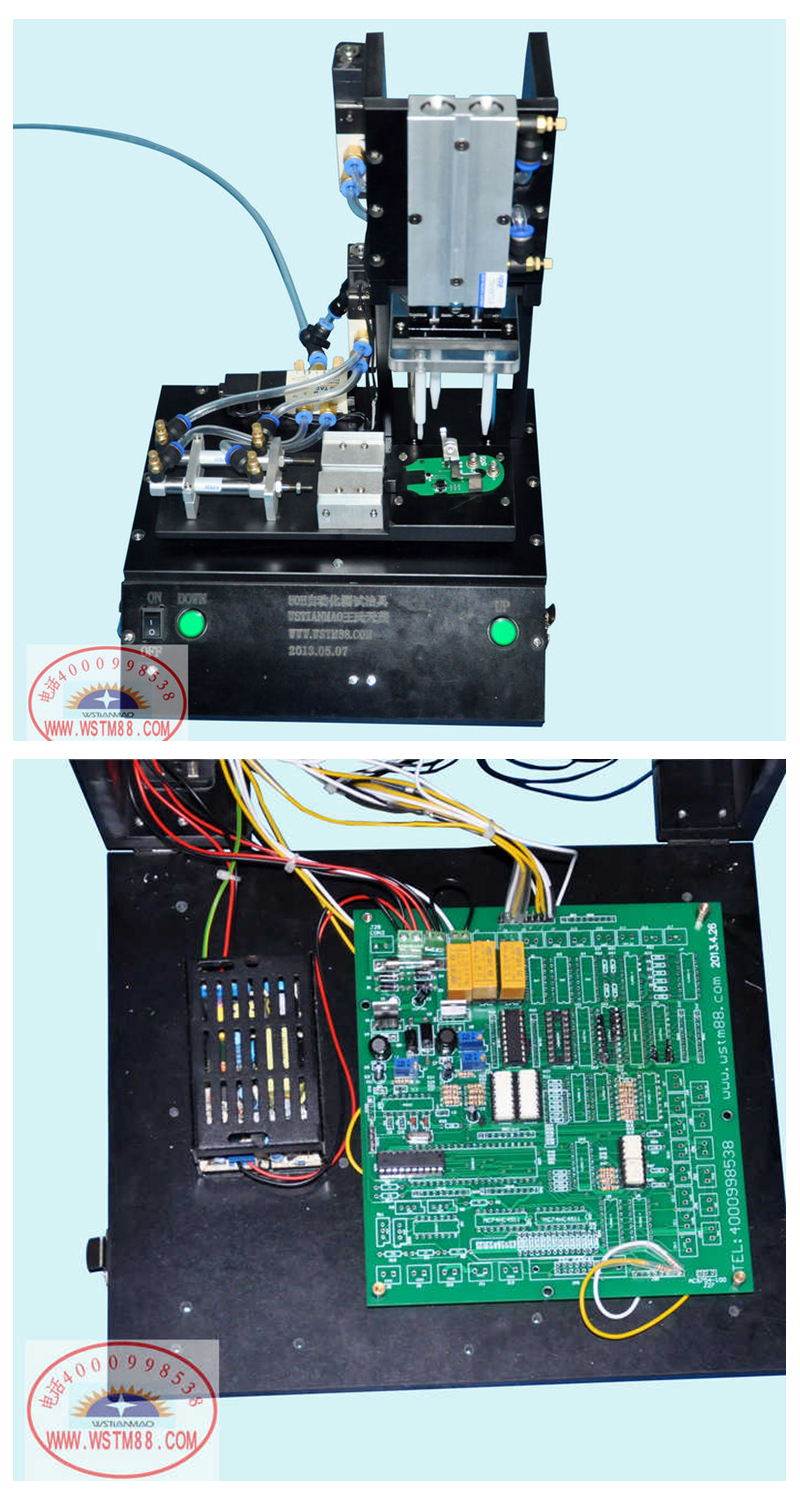

遥控器控制板气动功能测试治具

ICT与FCT的不同：
     ICT只测导通状态，可侦测元件开短路，LCR的数值，二极管的反向，其它半导体的通断等等。他的原理是将影响该元件的其它元件屏蔽起来单独测试一个或串并联的一组元件。
FCT不一样，即是指功能测试，它是对PCBA通过相关的电压或信号检查其关键元件或输出的波形，真值是否合格。不针对元件测试。当然，如果元件失败，功能是一定会有影响的。
ICT有通用测试仪，FCT只能根据具体的测试要求来做。
    FCT治具有电动/汽缸/手动快速夹、手动曲柄等各式机构。结构材料可跟据需要采用进口电木、压克力、铝合金、铁质、赛钢或纤维板等。根据需要可以采用上下植针进行测试，应用于电脑电源主板、LED灯主板、液晶电视主板、通信设备主板等电子产品。依据控制模式的不同，可以分为手动控制功能测试、半自动控制功能测试、全自动控制功能测试。
    5.2.1 FCT治具结构设计
1.根据测试板及测试要求，选择好控制方式后即可进行治具机构设计，设计载板，压板，连接器模块等。
2.治具的载板/压板避位合理，在对产品测试时有相应的保护措施避免损坏测试板；
3.治具的定位准确，连接器的对接应该畅顺；
4.治具盒内布局合理，布线和安装控制系统的空间充足。
5.治具预留的接口位置应正确，足够，布局合理；
6.光纤/MIC/SPK/SIM卡模拟插卡位应预留，且位置准区；
7.治具箱体锁合应采用箱包扣或者压扣等方式便于更换部件和维护。
8.治具正面应雕刻治具名称字体：宋体，字高10mm,颜色：白色，位置：面板中部。公司Logo ，制作日期等字体：宋体，字高8mm,颜色：白色，位置：面板左下角。或者粘贴公司制作的铭牌。
9.按键刻字需明确每个按键及开关的用途和作用。
10.按键较大如；急停开关类，需加白色赛钢保护。赛钢高度不得低于开关弹起高点
11.设计时考虑功能使用寿命，可操作性，美观等要点，要做到测试稳定使用寿命长，外型美观人性化操作。
12.治具需使用绿黄色底线，长度80-100CM。一段装鳄鱼夹另外一段装圆形或者钳形端子。

公司名称：深圳市王氏天茂科技有限公司网址：Http://wstm88.com

地址：深圳市宝安区西乡三围东华工业区A2栋6楼

邮箱：shenzhen@wstianmao.com QQ:1321818450

电话：4000-998-538 0755-26016267 传真：0755-26016175

手机：13828875842 13923795340 18676665051

如果您对王氏天茂公司以上工装治具产品感兴趣或有疑问，请点击联系我们网页左侧的在线客服或致电：4000-998-538查询，王氏天茂一定会给您一个满意的答复和惊喜！

王氏天茂——您身边有价值的合作伙伴！
