王氏天茂【FPC载具、定位夹具、焊接夹具、测试治具】设计

文章出处：治具生产厂家王氏天茂网责任编辑：刘群珍作者：刘群珍人气：-发表时间：2013-10-10 18:20:00

大连吉星昨天下单订购的40个过炉托盘，今天部出货啦！

今天又接到了晶凰电子4个FPC载具，1个定位治具，1台测试治具，客户的的交期比较急，要求明天早上交货。

中国无线1台测试治具，本川2台MID平板电脑测试治具。公司的订单越来越多了，生产也越来越忙了，同事们为了不耽误客户的交货期，中午主动加班，放弃了自己的休息时间，选择王氏天茂吧，是你不错的选择。

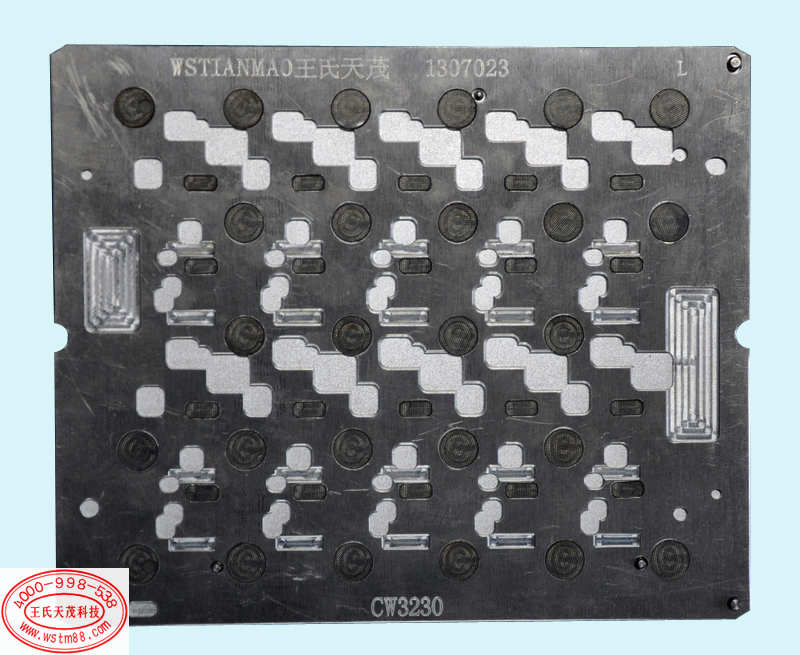

卡西欧FPC载具

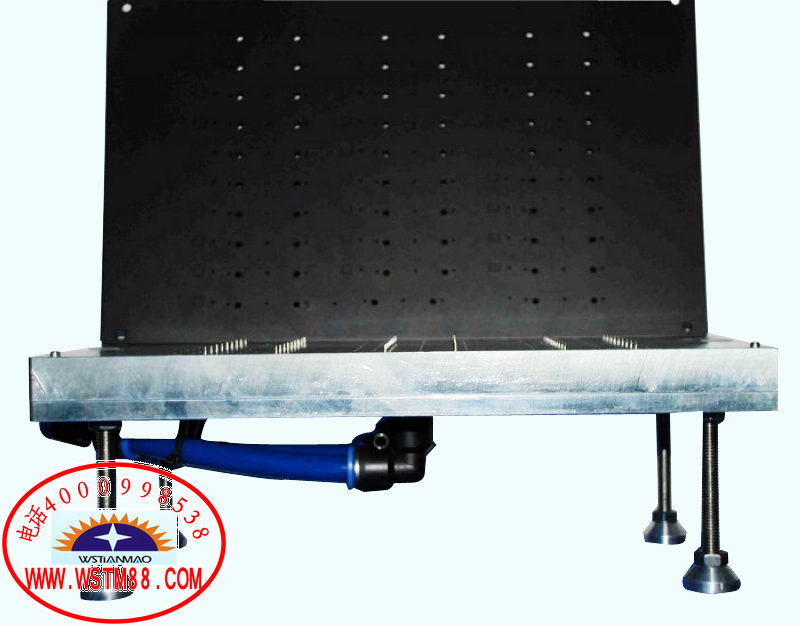

FPC印刷真空定位底座

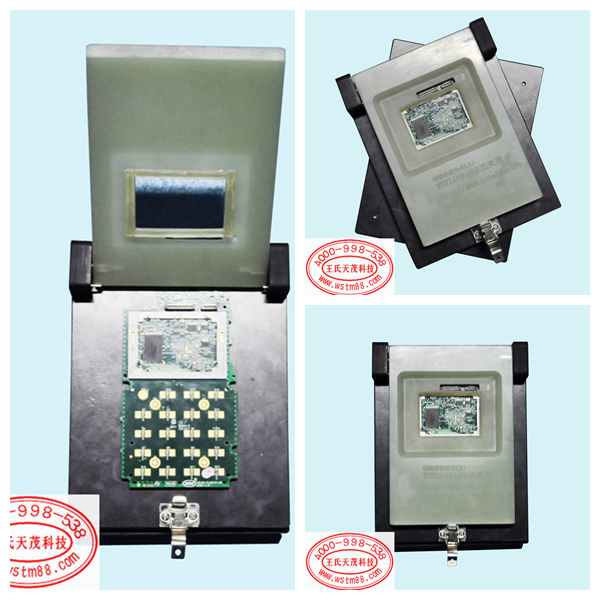

旋转式焊接工装治具

.FPC印刷贴片过炉托盘：
由于FPC的特点是薄、软、小等。所以在设计时与硬板相比有几个不同的地方：
1. 由于FPC一般都比较薄，除客户有要求需沉FPC沉板区域外，一般都不会做沉板区域；
2. 如果FPC有加强板和胶纸，无论是在正面还是在反面都需要挖槽避让，以保证FPC在印刷时的平整性；若加强板和胶纸在印刷面的元件下面，则挖槽避让的深度精度要示就比较高，假如印刷面元件正下面的胶纸厚度为0.2mm，那么我们铣避让槽的深度就要求在0.15至0.2mm之间；若加强板或胶纸不在印刷面元件的正下面，那避让槽的深度只要超过加强板或胶纸的厚度就可以了，倒如胶纸的厚度是0.2mm，则避让槽的深度在0.2mm至0.5mm之间就可以了；
3. FPC如果以外形定位，那么铣的沉板区域的大小单边比FPC大0.02至0.04mm之间；为了提高生产效率可以在沉板区域贴一层硅胶纸，这样FPC就会比较平整的贴在托盘上面了，如果要贴硅胶纸，那么沉板区域的深度就要加上硅胶纸的厚度了；
4. FPC如果以销定位，那么就需要增加一个定位底座，在底座上压销定位FPC,基本的操作流程是：先把托盘放到底座上,底座上的销会高出托盘表面一点，再把FPC放到托盘上面，就能利用底座上销来定位FPC了，然后用胶纸把FPC固定好在托盘上，把托盘从底座上取下来，放到印刷机轨道上就可以印刷了；
5. 在设计底座时，需要做3根靠针方便托盘准确的放入底座，做两个取手方便托盘的取出，其它的尺寸见下图：
