王氏天茂【老化测试治具、MID平板电脑测试治具、SMT过炉治具】制造加工

文章出处：治具生产厂家王氏天茂网责任编辑：刘群珍作者：刘群珍人气：-发表时间：2013-09-05 14:08:00

开立科技有限公司前天下单的1台老化测试治具，深圳卡西欧40个SMT过炉治具，今天都全部出货啦！

今天又接到了本川5台MID平板电脑测试治具，客户的交期很急，要求明天全部交货。中山卡西欧40个印刷夹具。

“王氏天茂、创新精密”多年工作经验本着精湛的技术、的品质、率、低成本的项目方案。秉持“客户至上、服务为本”的经营理念。以“创新、、诚信、服务”为宗旨，达到客户和自身双赢的电子检测制程供应商。

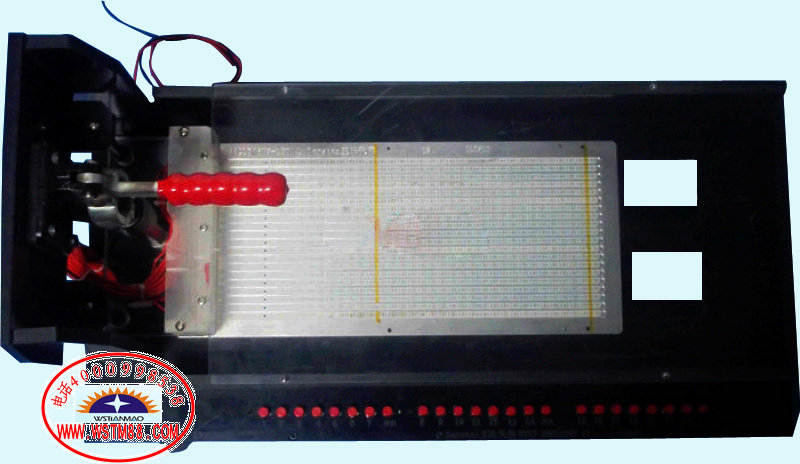

LED灯老化FCT功能测试治具

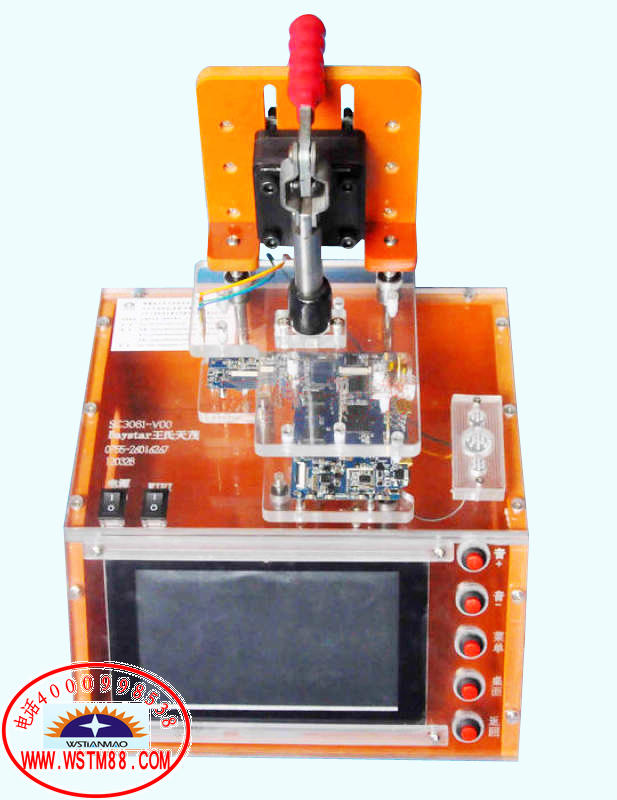

7寸MID平板电脑测试治具

SMT过炉治具

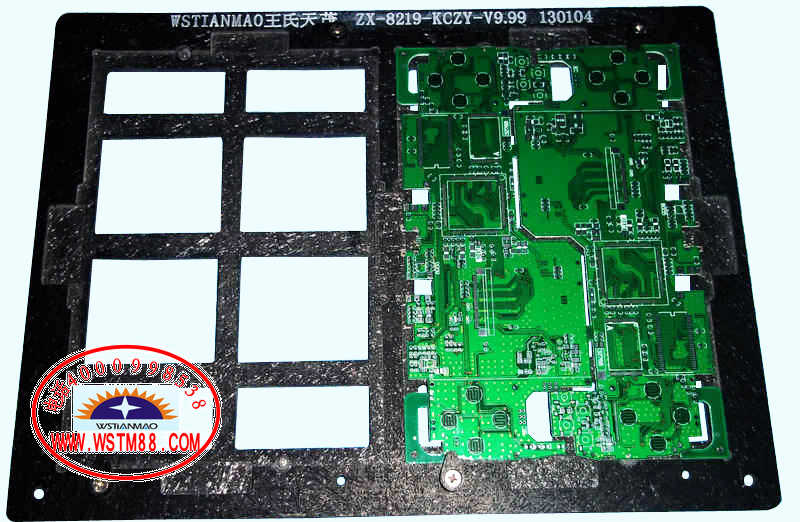

合成石拼板SMT过锡炉托盘载具

MID测试架的设计要点
载板和压板设计
1) 载板要用防静电电木/FR4等材料，以保护PCBA不受ESD损坏。设计时PCBA背部元件要下沉避位，使PCBA与载板保持水平一致，以防止PCBA测试时变形，元件避位深度为元件高度+1mm。
2) 在载板上按照PCBA定位孔设计3个定位销，定位销的直径比PCBA定位孔直径小0.02mm，公差为0-0.05mm；也要在PCBA的外形下2到3个定位销，以定PCBA板的外形。二者之间要相互配合地定位，定位柱要用锥形柱。
3) 载板上接插件位置要比丝印图纸尺寸要大0.5MM左右.因为接插件，按键，实际贴片后会有偏差不正，要注意预留空间。
4) 载板和压板设计时在PCBA侧按键相关位置开槽，预留位置方便用手直接按主板上的侧按键，方便直接测试使用，便于检测此按键功能是否正常，按压力矩是否一致。板面上的按键要增加撬棒之类的工具或者结构来实现检测。
5) 当摄像头需要直接插在主板上测试时，摄像头连接器前不能下压棒，否则会挡住摄像头与主板连接。
6) 压板压棒的位置选用：压棒的位置设计要合理，不能压到PCBA板上的元器件，预留部分也不能下压棒，LCD 、TP、摄像头接口处不能下压棒，以防止不同批次的板要针对性的板载测试；当不装主板时压下压板，压柱不能与探针有任何的接触和挤压。探针多的地方要尽可能的在受力范围内下相应的压棒。
