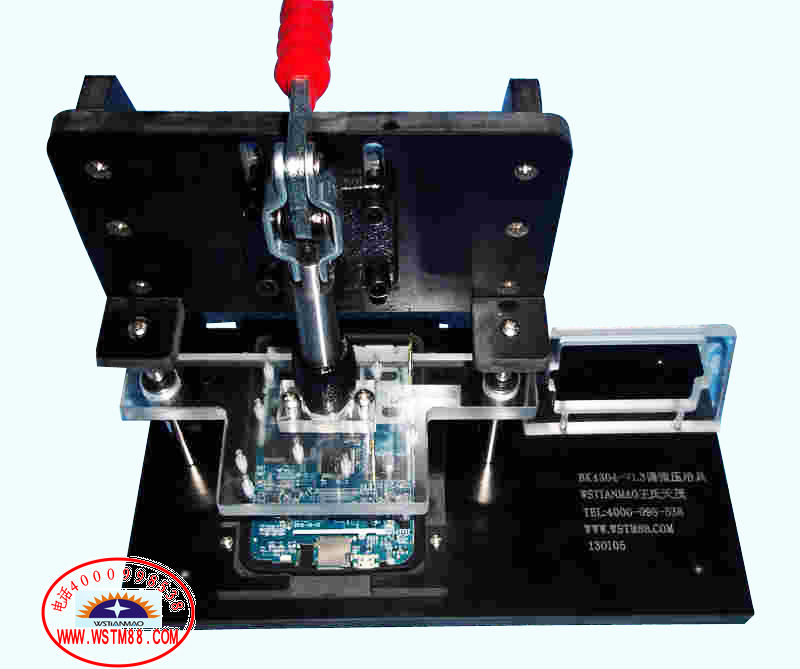

手机测试治具可分为：手机功能测试治具，手机下载测试治具，手机校准测试治具，校准测试治具在不同的情况下也可以做成万用校准测试治具。

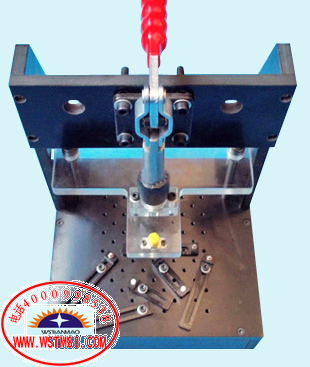

校准测试架在设计时需要留意如何放置PCB板，一般情况下PCB上的RF头朝上，同时根据客户的不同需要来调整放置PCB的方向。主要功能是测试发射功率。重要的一点就是下测试探针校准一般就只下以下针点：

VBAT：电源GND：接地USB_UART_TX：串口数据下载点

USB_UART_RX：串口数据下载点PHONE:开机键

校准测试架还有一个不可缺少的部件：RF头，以上针点是校准为常见的还有一些客户有特殊要求来更换测试针点。
