电力参数测量仪作为电力监控系统核心部件，测量精度直接关系电网安全与能效管理，按计量法规需定期校准。传统校准方式存在接线繁琐、效率低下、安全隐患大三大痛点：操作员需反复拆装仪表端子螺丝，用散乱测试线夹持，单台接线耗时数分钟，裸露测试针存在触电风险。

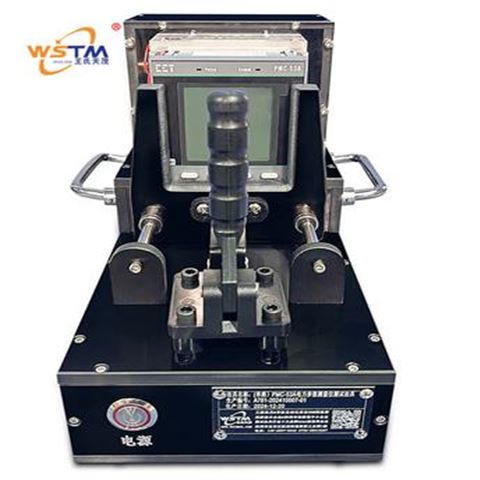

本产品由深圳市王氏天茂科技有限公司研发，是专为施耐德 DM6200/PM1200 系列电力参数测量仪设计的单工位手动测试治具，属于仪器仪表功能测试治具。

采用高强度绝缘电木板主体，搭配 305E 工程塑料快速夹与华荣 HRS420 大电流探针，实现仪表快速装夹与稳固电气连接。支持单台仪表同步校准；内置多重漏电、过流、限位保护，保障高压测试安全；预留 RS485 接口，可连接计算机实现自动化数据记录与分析。

利润产品 / 电力仪表 ODM/OEM 校准产线核心装备

直供 + ODM/OEM 定制

描述：模块化单工位布局，支持 1台仪表校准运行。仪表放入滑动导向固定槽，推动 305E 快速夹，配合 M8 直线导柱与 LM8 法兰直线轴承，快速压紧并使端子与探针精准接触，无需拆装任何螺丝。

效益：装夹时间由 2 分钟缩短至 5 秒内，单工位并行使校准效率提升 3 倍，解决批量校准产能瓶颈。

描述：采用华荣 HRS420/H500/HSG65 16A 测试探针，T15mm 耐高压 FR4 玻纤针板，精准对应 L/N、V1/V2/V3/VN、A1/A2/A3 及 RS485 触点；背面配 4mm 香蕉插座与 DB9 RS485 串口，可连接标准源与计算机。

效益：低阻抗高寿命连接，杜绝鳄鱼夹虚接导致的数据跳变；支持上位机自动读取寄存器数据，实现校准无纸化与数据追溯。

描述：严格满足校准电流输入正负极端电阻 **＜0.4Ω要求，校准电流回路不装行程开关，采用 JQX-58F-60A 大功率继电器切换，指标经CNAS 认可第三方机构（广州力赛计量）** 检测验证。
