一、工装治具 & 夹具产品概述

1．治具简介

在扫地机器人智能化与多功能化发展的今天，其内部功率驱动板承担行走电机、滚刷电机、边刷电机、风机、水泵及回充对接等多路功率输出控制与驱动任务。功率板链路电气性能直接决定扫地机清洁能力、越障动力与整机可靠性。

传统功率板测试存在三大痛点：

(1) 多路功率链路测试效率低，人工逐路搭接负载与仪表，耗时长、易错漏；

(2) 高压大电流测试安全风险高，人工手持接线易短路或触电；

(3) 缺乏数据追溯手段，测试结果依赖人工判读记录，无法满足智能制造质量管理要求。

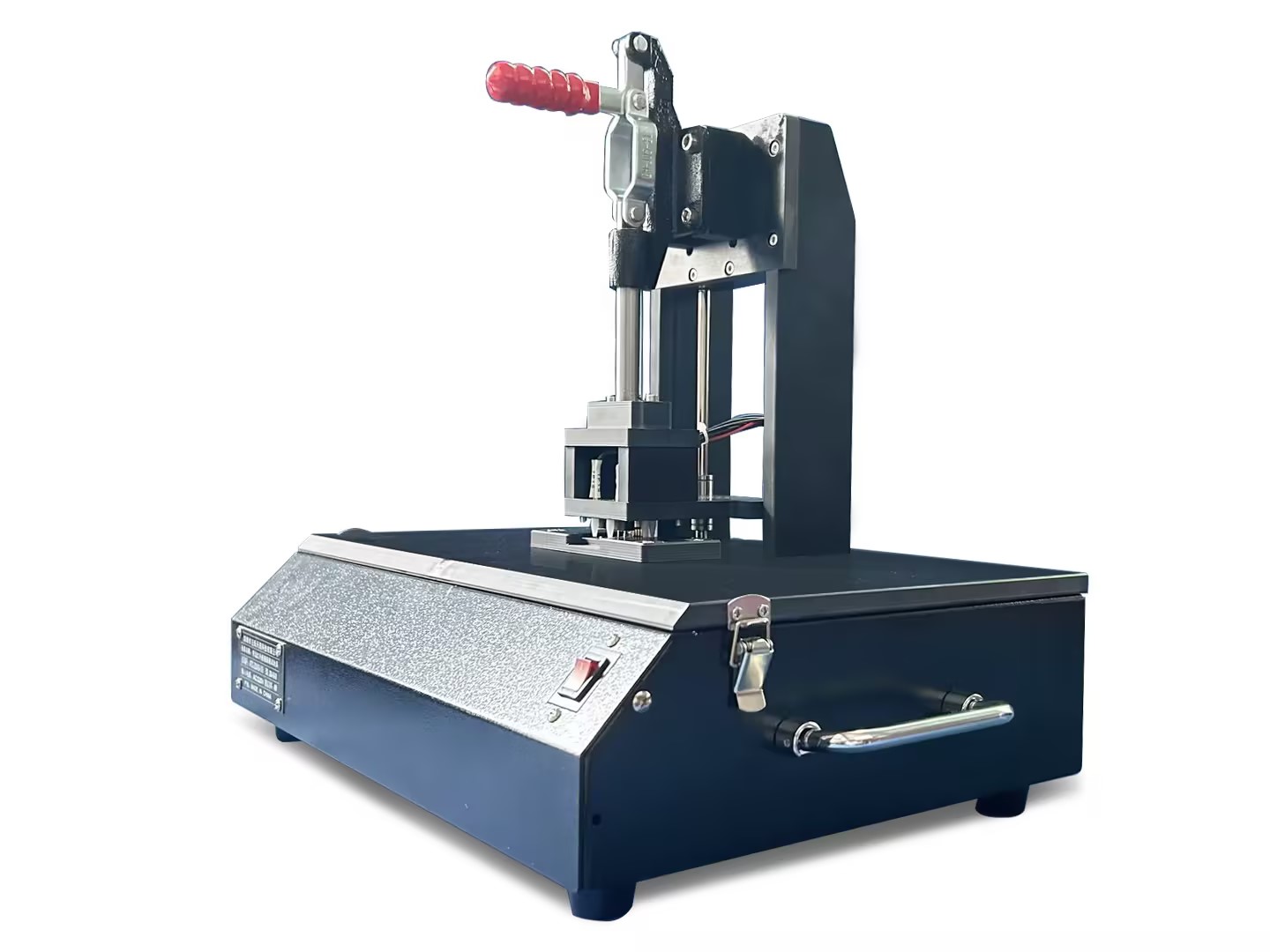

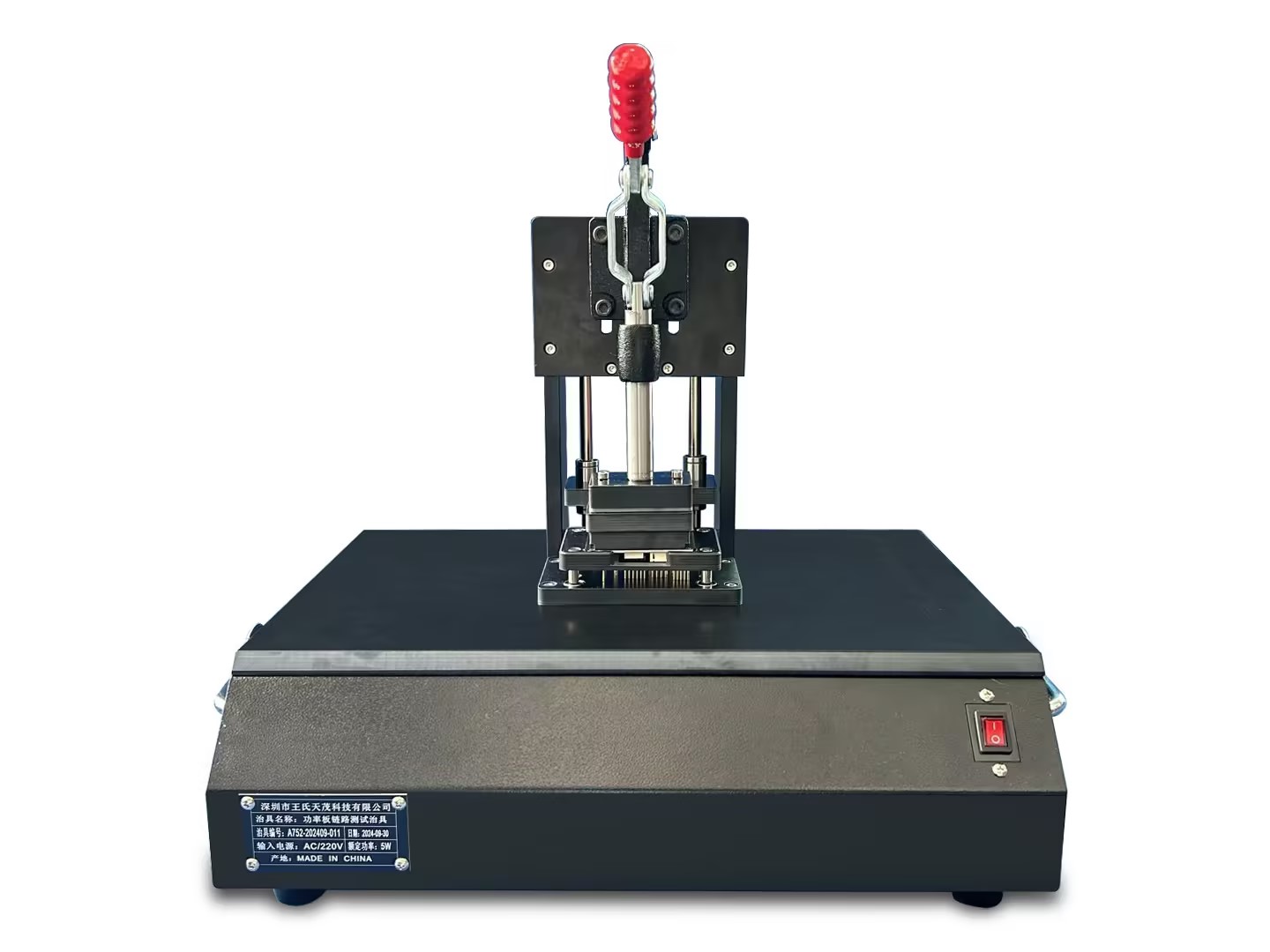

本产品由深圳市王氏天茂科技有限公司研发，是一套专为扫地机器人功率驱动板设计的 PC 端测试治具与上位机数据采集测试治具。采用定制黑色钣金底盒为基座，搭配 10mm 电木板面板与防静电玻纤载板，通过 105E 快速夹驱动防静电电木压板平稳下压，使功率板测试点与底部华荣探针精准接触。治具将所有功率链路信号、电压电流采样点引出至采集模块，通过 USB/RS485 与上位机通信，实现多路功率参数同步采集、实时显示、自动判定与数据存储，是扫地机器人 ODM/OEM 制造商实现功率板高效、安全、数字化测试的核心装备。

2．产品定位

利润产品 / 扫地机器人功率板专用 FCT 与数据采集解决方案

3．盈利模式

直供 + ODM/OEM 定制（支持根据功率板外形及测试点定制载板与上位机报表）



二、工装治具 & 夹具核心功能

1. 功能 1：机械式高精度定位与安全压合结构

描述：治具采用模块化机械结构，黑色钣金底盒提供稳固支撑与电磁屏蔽；10mm 电木板面板高绝缘、高平整；待测功率板放入防静电玻纤载板仿形定位槽；拉下 105E 快速夹，驱动防静电电木压板平稳垂直下压，使功率板测试点与华荣探针紧密接触。压板设防夹手挡边，压合时探针完全隐藏，保障操作安全。

效益：垂直压合确保多路大电流探针接触一致可靠，防静电结构保护 MOS 管、驱动 IC 等敏感元件；快速夹操作简单，单板装夹时间＜5 秒，大幅提升测试节拍。

2. 功能 2：扫地机器人功率板全链路功能测试

描述：治具依据功率板原理图，将各路功率输出、电流采样、控制信号、保护反馈等关键节点通过华荣探针引出，配合程控电源、电子负载及上位机采集卡，一站式完成：

(1) 行走电机驱动链路：PWM 波形、正反转、过流 / 堵转保护

(2) 滚刷 / 边刷电机链路：电压 / 电流、转速反馈、软启动

(3) 风机链路：Vbus 电压、相电流、调速线性度、过温保护

(4) 水泵链路：供电电压、工作电流、缺水检测

(5) 回充对接链路：回充信号、充电电压、反接保护

(6) 电源管理链路：输入电压、LDO/DC-DC 精度、静态功耗、短路保护

(7) 通信接口：UART/I2C 信号完整性验证

·     效益：10 余路功率链路集成测试，单板全功能时间由人工 8–10 分钟压缩至90 秒以内，彻底杜绝人工接线短路烧板风险。

3. 功能 3：上位机数据采集与智能判定系统

描述：内置高精度电压 / 电流采集模块，通过 USB/RS485 连接 PC 上位机，实现：实时波形显示、自动阈值判定、一键扫码启动、数据自动存储与追溯，支持 “一板一档” 接入 MES 系统。

效益：替代人工读数记录，测试判定准确率 100%；数据追溯满足 ISO9001、IATF16949 审核要求，报表一键导出支撑品质分析。

4. 功能 4：华荣探针大电流承载与低阻抗设计

描述：针对 5A–10A 峰值大电流测试，选用华荣大电流专用探针，锯齿 / 圆头增大接触面积，针套与导线粗线径焊接，电源与功率回路采用多针并联降低接触电阻。

效益：10A 电流下温升低于行业标准，避免发热漂移与烧蚀；低阻抗设计确保电流采样精度，过流保护阈值误差控制在 **±2% 以内 **。

5. 功能 5：模块化快换与柔性兼容设计

描述：载板为防静电玻纤仿形定位，压板为防静电电木材质；切换功率板型号仅需更换载板与压板模块，钣金底盒、快速夹、采集系统无需改动；上位机支持多型号程序一键切换。

效益：换型时间缩短至5 分钟以内，完美适配扫地机器人型号多、迭代快的生产特性。



三、本工装治具 & 夹具的技术亮点｜独特卖点

1. 亮点 1：多路功率链路并行测试架构

针对行走轮 ×2、滚刷 ×1、边刷 ×1、风机 ×1、水泵 ×1 等多路功率输出，设计独立电流采样与负载接口，上位机同步并行测试，真实模拟整机全负载工况。

2. 亮点 2：PC 端上位机智能测控平台

可视化波形监控、自动阈值判定、扫码追溯一体化；界面简洁，支持远程监控与异常实时推送。

3. 亮点 3：大电流安全防护与信号完整性兼备

钣金底盒 + 10mm 电木板绝缘隔离，功率回路配有机玻璃防护罩；大电流与小信号路径物理分离，避免噪声干扰，保证采集数据准确。

4. 亮点 4：柔性化与数字化深度融合

硬件快速换型 + 软件配方化管理，全面贴合柔性制造与数字化工厂需求，轻松应对多品种混流生产。



四、本工装治具 & 夹具和竞争对手相比的优势

对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
测试集成度	10 + 路功率链路一站式并行测试，单板＜90 秒	分体仪表逐路测，单板＞8 分钟
数据管理	上位机采集、自动判定存储、支持 MES 对接	人工读数记录，数据易丢失、无追溯
大电流接触	华荣大电流探针 + 多针并联，10A 温升可控	普通探针 / 鳄鱼夹，易发热、接触不良
安全防护	钣金封闭 + 电木绝缘 + 探针防护罩，多重防护	开放式裸板操作，短路 / 触电风险高
换型效率	模块化载板快换，5 分钟完成型号切换	固定式结构，换型需整体拆卸
行业经验	深耕扫地机器人功率板测试，软件贴合需求	通用治具改造，缺乏行业专用方案



五、工装治具 & 夹具的产品规格｜技术参数

参数类别	详细规格
外形尺寸	非标定制（常规约 400mm×300mm×220mm）
结构组成	黑色钣金底盒 + 10mm 电木板面板 + 防静电玻纤载板 + 防静电电木压板
压合机构	105E 快速夹（垂直行程可调、带自锁）
探针品牌	华荣探针（大电流探针 + 信号探针组合）
探针寿命	≥10 万次
测试通道	电压 8–16 通道、电流 6–12 通道（可定制）
电流测量	0–10A（可扩 20A），精度 ±1%
电压测量	0–30V，精度 ±0.5%
上位机通信	USB 2.0 / RS485，支持 Modbus RTU / 自定义协议
上位机功能	波形显示、自动判定、数据存储、报表导出、扫码联动、MES 对接
适用产品	扫地机器人功率驱动板、电机驱动板、电源管理板
安全防护	防静电载板 / 压板、探针防护罩、急停、过流保护
数据接口	USB-B / RS485 / 以太网（选配）



六、购买 / 获取方式

项目	内容
价格模式	非标定制，根据 Gerber、网络表及测试需求评估报价
购买渠道	电话 / 邮箱直供，技术评估洽谈后定制采购



七、服务对象 / 使用场景 / 案例分享

1．服务对象 1：扫地机器人 ODM/OEM 制造商（功率板 PCBA 测试工位）

（1）使用场景

SMT 后端功率板 FCT 终检。放入功率板→拉下快速夹→扫码→自动测试→实时波形→自动 PASS/FAIL→良品流入组装，不良品锁定返修。

（2）案例研究

华东某知名扫地机器人品牌制造商导入前，采用万用表 + 示波器 + 电源手动测试，6 路驱动链路单板约 10 分钟，偶发反接烧板。WSTM 定制快速夹治具 + 上位机系统后，单板测试压缩至75 秒，日产能由 400 片提升至2800 片，扫码追溯助力通过国际品牌审核，年度功率板导致整机返修率下降45%。

2．服务对象 2：扫地机器人核心部件专业供应商

（1）使用场景

功率板出货全检与质量数据统计分析，测试数据自动上传云端，支持历史查询与 SPC 批次趋势分析。

（2）案例研究

华南某功率板供应商长期受一致性差、追溯难困扰。部署两套治具并对接 MES 后，一年拦截不良品 320 余片，避免潜在退货损失约150 万元，凭借完善追溯体系成功拓展多家头部品牌客户。



八、用户价值

1．效率革命与产能释放

快速夹秒级装夹，多链路并行 + 自动判定，效率提升5 倍以上，突破产能瓶颈。

2．零缺陷质量数据闭环

全流程数据自动记录、追溯、报警，实现质量闭环管理，杜绝不良品流出。

3．安全测试与资产保护

封闭式结构、绝缘压板、大电流探针、软件过流保护，全方位保障人员与板件安全。

综合受益

集手动测试便捷性与 PC 端智能化于一体，是扫地机器人制造企业实现高效率、高精度、数字化功率板功能测试的理想选择。
