一、产品概述

简介：

随着扫地机器人功能集成化（如增加拖地、基站自清洁功能），其滚筒支架（或水槽组件）的密封性成为影响产品寿命的核心痛点。哪怕微小的气孔或裂缝，都可能导致漏水、短路甚至烧毁主机。

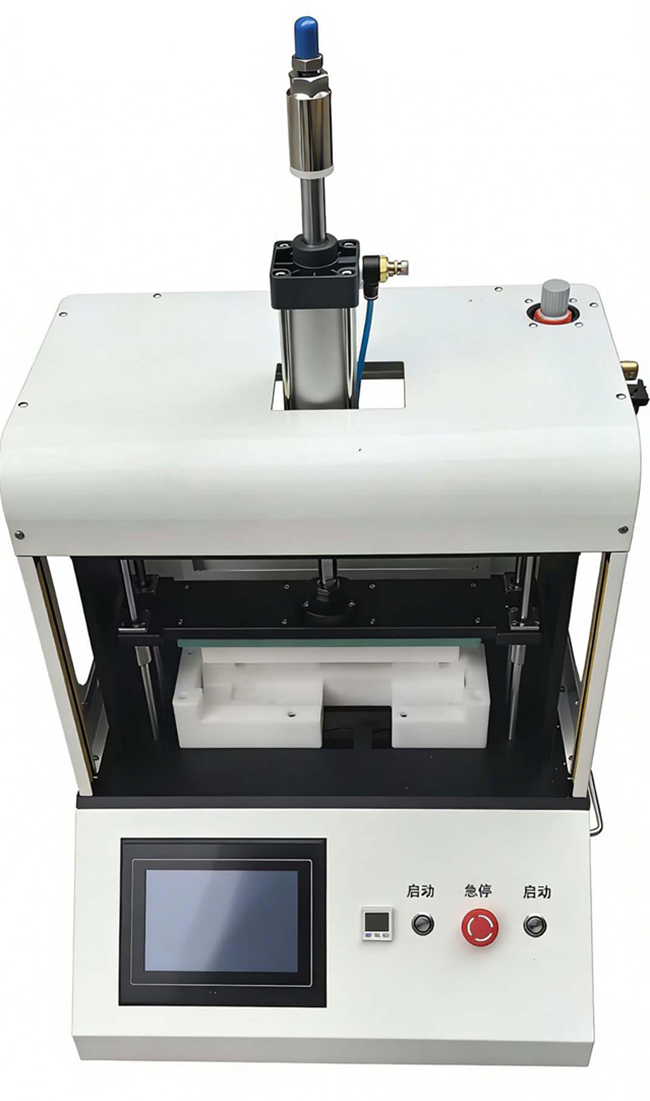

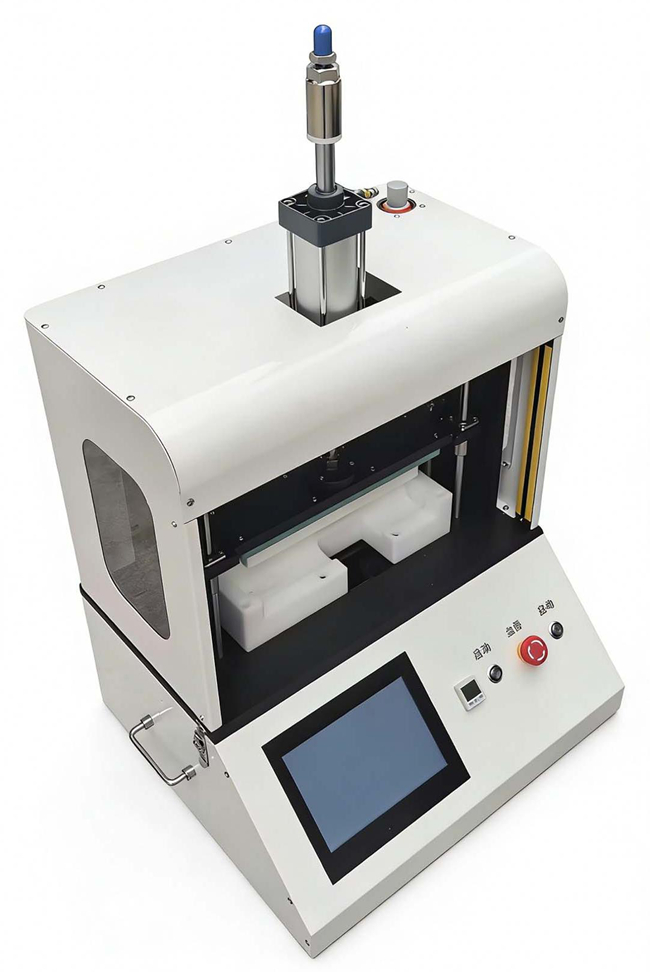

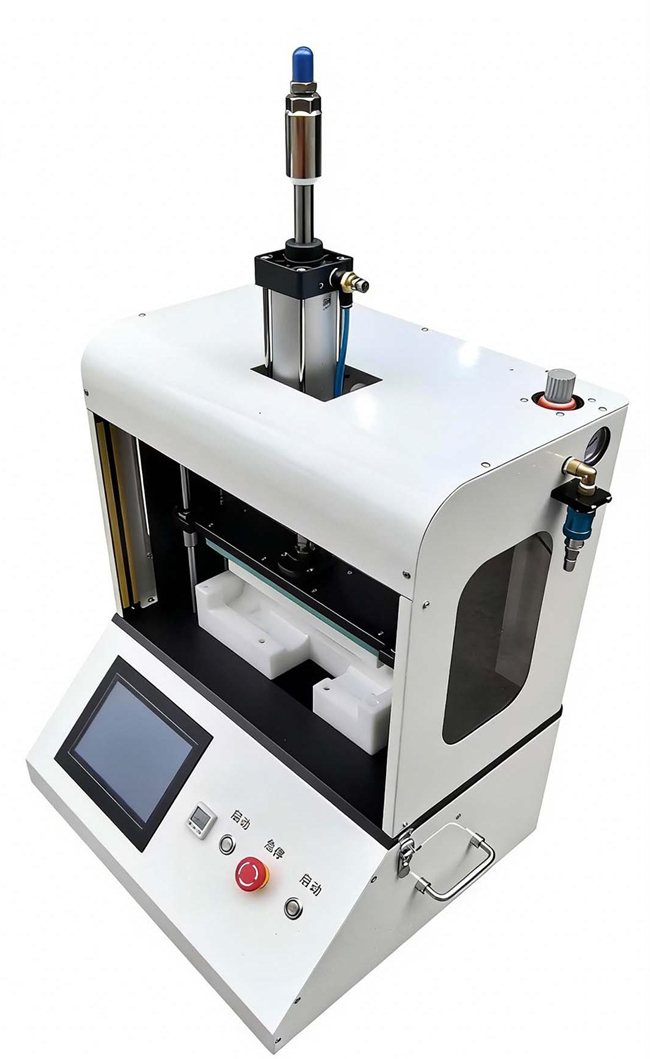

[产品名称：WSTM-滚筒支架气密性测试治具]是一款专为[扫地机器人整机厂、EMS电子制造服务商]设计的[高精度自动化测试设备]。旨在通过[气压衰减法（压差式气密性检测）]，解决[滚筒支架在注塑生产或超声波焊接后存在的微裂纹、砂眼、密封圈装配不到位等导致的泄漏问题]。

产品定位：增值产品 / 生产线关键质量控制节点设备

盈利模式：直供 + ODM/OEM 非标定制

二、核心功能

功能1：一键扫码启动与自动测试

· 描述：操作员只需扫描产品上的条码，系统自动触发测试流程。设备通过PLC控制电磁阀与气缸，自动完成封堵、充气、平衡、检测、排气全过程，无需人工干预。

· 效益：减少人工误操作，测试效率提升50%以上；同时建立“一物一码”的测试数据库，实现全程可追溯。

功能2：高精度泄漏值定量检测

· 描述：采用进口高精度气压传感器，测试逻辑为“加压至A Kpa → 保压稳定 → 测量压力下降值”。系统自动将泄漏值与预设标准（如-1~200pa）进行比对，自动判定“OK（合格）”或“NG（不合格）”。

· 效益：相比传统“水检目测”，本设备能发现肉眼不可见的微小泄漏（精度达±1Pa），且测试后产品保持干燥，无需二次烘干。

功能3：数据存储与MES系统交互

· 描述：设备内置工控机或数据模块，实时记录每次测试的压力曲线、泄漏值、测试时间。支持对接客户MES系统，上传测试数据。

· 效益：为品质追溯提供坚实的数据支撑，帮助客户管理层实时监控产线良率，实现数字化质量管理。

功能4：快速换型与柔性封堵

· 描述：针对不同型号的滚筒支架，治具的定位块和封堵头采用快换设计（手拧螺丝或快夹结构）。

· 效益：切换产品型号仅需5-10分钟，非常适合多品种、小批量的柔性生产需求，降低客户的工装投入成本。

三、技术亮点/独特卖点

亮点1：仿形密封与精密加工技术

封堵头采用进口硅胶或聚氨酯材质，依据滚筒支架的实际结构进行“仿形设计”。结合王氏天茂20年的精密CNC加工经验，确保封堵头与产品贴合严丝合缝，绝不损伤产品表面，同时杜绝了封堵点自身的泄漏，保证测试结果的真实性。

亮点2：智能防漏判逻辑

设备内置“防作弊”算法。若因工件未放好导致充气失败，或测试过程中操作员触碰导致压力波动，系统会自动报警并判定为“无效测试”，有效防止不良品被故意或无意放行。

亮点3：模块化电气设计

电控部分采用抽屉式布局，电磁阀、压力表、继电器等排列整齐并带有标签。维修排查故障极其方便，相比市场常见的杂乱布线，我们的设计更符合“8S现场管理”标准，显著降低了设备故障停机时间。

四、和竞争对手相比的优势

对比维度	王氏天茂WSTM解决方案	市场普通方案/手工测试
检测精度	传感器精度高，可识别微小泄漏（1-200Pa）。	依赖人工经验或精度较低的压力表，易漏判。
数据追溯	标配数据记录与MES上传，数字化管理。	无数据记录，仅靠指示灯，出了问题无法追溯。
操作便捷性	扫码启动+自动判定，新员工秒上手。	手动夹紧、人工读表，依赖熟练工。
定制能力	20年行业经验，可针对复杂异形件设计封堵方案。	标准化产品居多，无法满足特殊结构封堵需求。
品牌资质	国家高企，ISO三体系认证，纳税信用A级企业。	多为小作坊，售后无保障。

五、产品规格/技术参数

项目	详细参数
设备名称	滚筒支架气密性测试治具
型号	WSTM-LLT-ROBOT系列
测试原理	直压式 / 压差式 (可选)
测试压力范围	-80 Kpa ~ 200 Kpa (负压/正压可选)
泄漏检测精度	±1 Pa (或读数的0.5%)
保压时间	1-999秒 (可编程)
测试节拍	约12-15秒/个 (含上下料)
工作气压	0.4 ~ 0.6 Mpa
工作电压	单相220V 50HZ
外形尺寸	按产品定制 (约 400300350mm)
重量	约 40-60 KG
主要配置	SMC/AIRTAC气动元件、高精度传感器、PLC触摸屏

购买/获取方式：

· 价格：具体价格取决于产品尺寸、精度要求及功能模块，请联系客服获取报价单。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属销售工程师对接。

· 试用/演示：欢迎寄送样品至我司实验室，免费提供测试方案评估与打样演示。

六、服务对象/使用场景/案例分享

服务对象：

1. 扫地机器人品牌商（如科沃斯、石头、小米、追觅、云鲸等）的代工厂（EMS）。

2. 扫地机器人注塑件配套厂。

3. 智能家电电机及支架组件生产商。

使用场景：

1. 来料检验（IQC）：注塑厂送来的滚筒支架，在上线前进行全检或抽检，拦截不良品流入产线。

2. 超声波焊接后检测：支架上下盖超声波焊接完成后，立即检测焊接气密性，防止虚焊。

3. 产线老化前筛查：在组装水泵或通电测试前，先通过气密测试筛选出结构件不良品，避免后续拆解损失。

4. 实验室耐久测试：模拟长期使用后的密封性衰减情况。

5. 出货前抽检（OQC）：成品出货前的最后一道密封性复核。

案例研究：

背景：华南某大型扫地机器人ODM工厂，因滚筒支架微裂纹导致整机漏水客诉率高达1.2%，返修成本巨大。

方案：引入王氏天茂定制的自动化气密测试治具，在组装线体上增加一个在线测试工位，并连接MES系统。

成果：上线三个月后，该工厂的整机漏水客诉率降至0.05%以下。通过数据追溯，精准反哺供应商改进了注塑工艺。客户评价：“WSTM的设备不仅测出了漏，还帮我们找到了漏的原因，这才是治具该有的价值！”

七、用户价值

· 受益1：降低客诉风险—— 100%拦截因支架缺陷导致的漏水隐患，保护品牌声誉。

· 受益2：节省返修成本—— 在早期发现坏品，避免装配成整机后的高昂拆解维修费。

· 受益3：提升产线效率—— 自动化检测替代人工水检，节拍快，无人为主观误判。

· 受益4：满足验厂资质—— 先进的气密检测设备与数据追溯系统，是大型客户（如世界500强）验厂审核时的加分项。

综合受益：

王氏天茂（WSTM）的滚筒支架气密性测试治具，不仅是一台检测设备，更是您质量体系数字化升级的起点。我们凭借20年的技术沉淀和国家高企的研发实力，为您提供“交钥匙”式的定制化解决方案，让您的产品在激烈的市场竞争中，以“零缺陷”的质量脱颖而出。
