一、工装治具 & 夹具产品概述

1．治具简介

在扫地机器人核心电气架构中，中码组件（中控转接板 / 枢纽接口板） 是 “中枢神经”，负责上接主控、下连功率板、红外板、陀螺仪、电池包与传感器，承担电源分配、信号转接、电平转换、接口保护及逻辑控制等关键功能。板上集成大量连接器、电平转换芯片、保险电阻、滤波电路与 ESD 器件，其连接可靠性与信号完整性直接决定整机协同稳定性。

传统测试三大痛点：

(1) 接口多、线序复杂，人工逐路导通效率低、易造成插拔损伤；

(2) 电源、GPIO、UART、I2C、PWM、模拟信号混合，万用表无法全面验证；

(3) 无负载模拟，无法检测真实电流下的压降、发热与带载能力。

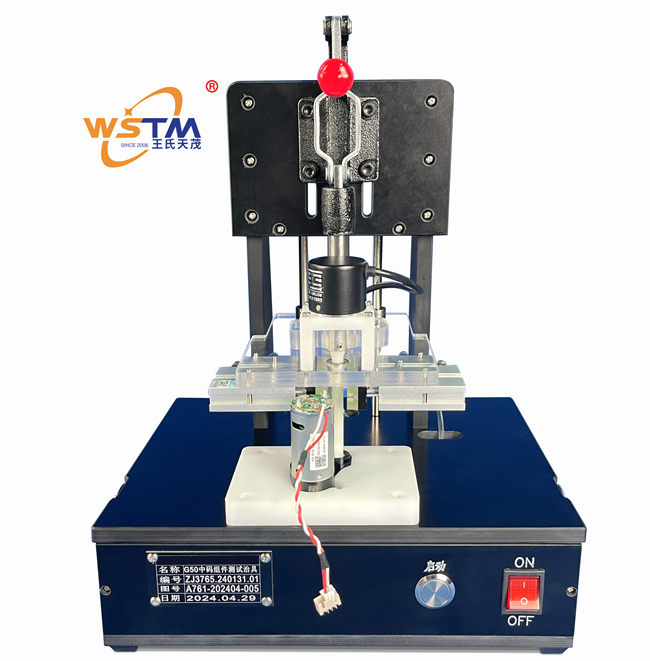

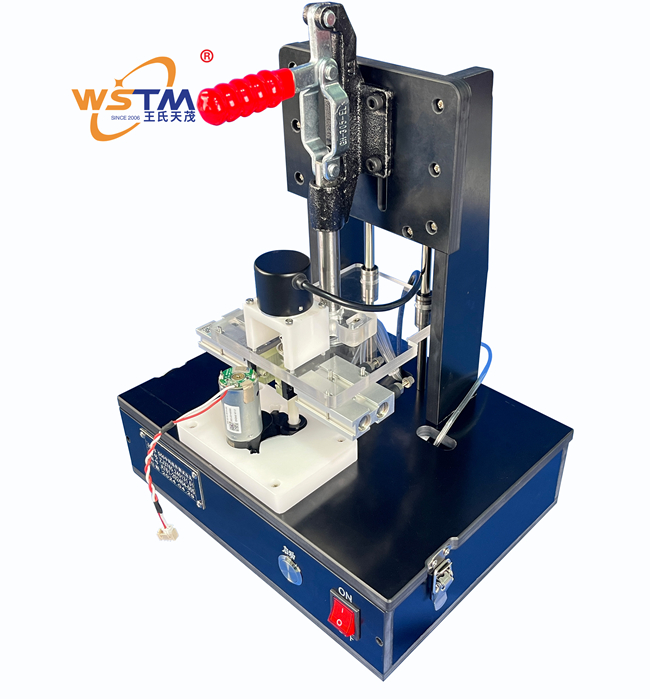

本产品由深圳市王氏天茂科技有限公司研发，是专为扫地机器人中码组件设计的 PC 端测试治具 + 上位机数据采集测试治具。采用黑色钣金底盒 + 10mm 电木板 + 防静电玻纤载板，通过 105E 快速夹平稳压合，实现测试点与华荣探针精准接触。通过信号调理与采集卡，由上位机自动完成电源分配、信号通路、电平转换、接口保护的全功能验证与数据记录。可与主控板、功率板、红外板治具协同，构成扫地机器人全板卡一站式测试方案。

2．产品定位

利润产品 / 扫地机器人中码组件专用 FCT 与数据采集解决方案

3．盈利模式

直供 + ODM/OEM 定制（支持按中码外形、连接器定义、测试需求定制载板与上位机序列）



二、工装治具 & 夹具核心功能

1. 功能 1：机械式高精度定位与多连接器并行接触结构

描述：中码尺寸狭长、正反面均有连接器与测试点。钣金底盒保证刚性，10mm 电木板提供绝缘基面；中码放入带避空的防静电玻纤载板；拉下 105E 快速夹，电木压板垂直下压，使测试点与华荣探针阵列可靠接触；可选配浮动测试头模拟真实插拔，验证连接可靠性。

效益：一次压合完成数十点连接，装夹时间＜6 秒；防静电 + 避空设计保护电平转换芯片等敏感元件，杜绝静电击穿与物理压伤。

2. 功能 2：扫地机器人中码组件全链路功能自动化测试

描述：按原理图将电源、信号通路、电平转换、保护节点通过华荣探针引出，联动程控电源、电子负载、示波器、采集卡，上位机统一调度，一站式完成：

(1) 电源分配：输入 / 输出电压、带载能力、压降、保险 / PTC 过流保护

(2) 信号转接：UART/I2C/SPI/GPIO/PWM 通路导通、线序、无畸变传输

(3) 电平转换：5V↔3.3V 等双向逻辑功能、驱动能力验证

(4) 接口保护：ESD/TVS 钳位电压、阻抗匹配电阻阻值

(5) 传感器调理：RC 滤波、运放跟随等模拟信号响应

(6) 按键 / LED：按键通断、限流电阻、驱动电流

·     效益：人工 8–10 分钟逐点测试压缩至60 秒内自动完成，覆盖率从 70% 提升至99% 以上，杜绝过孔断裂、虚焊等隐性故障流入整机。

3. 功能 3：上位机智能调度与数据采集判定系统

描述：USB 连接 PC 上位机，内置高精度 ADC 与数字 IO，实现：全流程自动化（扫码 - 压合 - 测试 - 判定 - 解锁）、实时拓扑图可视化（绿导通 / 红开路）、智能阈值判定、精准故障定位、数据自动存档与 MES 追溯，实现 “一件一档”。

效益：消除人工读数误差，判定准确率100%；故障定位大幅缩短维修时间；全流程可追溯满足 ISO9001/IATF16949 审核。

4. 功能 4：华荣探针阵列与信号完整性保障

描述：针对连接器焊盘、过孔选用华荣高精度探针，匹配尖头 / 锯齿头；电源与大电流回路采用四线开尔文测试法，消除引线与接触电阻影响。

效益：探针寿命≥10 万次，导通电阻测量精度 **±1mΩ**，精准捕获过孔微裂、冷焊、氧化等隐性连接缺陷。

5. 功能 5：模块化快换与柔性测试平台设计

描述：载板、压板、针板模块化快换；切换型号仅更换适配模块，基座 / 快速夹 / 采集系统通用；上位机支持多型号程序一键切换。

效益：换型时间≤5 分钟，一套平台适配多款中码，资产利用率最大化，满足多品种混流生产。



三、本工装治具 & 夹具的技术亮点｜独特卖点

1. 亮点 1：拓扑化连通性实时显示

上位机将复杂线路转为可视化拓扑图，导通绿显、异常红闪并标注位号，新人也能快速定位故障。

2. 亮点 2：真实负载电源分配验证

内置可编程电子负载，模拟 200mA/500mA 等实际工作电流，验证带载压降与稳定性，发现空载测不出的问题。

3. 亮点 3：四线开尔文毫欧级精准测量

电源回路采用开尔文四线法，消除引线与接触电阻，精准识别微裂纹、虚焊等工艺缺陷。

4. 亮点 4：与上下游治具数据协同

中码数据可与主控、功率、红外板数据按整机 SN 绑定，整机异常时快速溯源，支撑售后与品质改进。



四、本工装治具 & 夹具和竞争对手相比的优势



对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
测试方式	上位机自动化并行测试，节拍＜60 秒	万用表逐点跑线，＞8 分钟 / 片
连通性显示	拓扑图实时显示，故障一目了然	人工读值，无直观展示
测量精度	四线开尔文，±1mΩ 导通电阻	二线法，引线电阻误差大
负载模拟	内置电子负载，带载压降验证	纯空载，无法发现带载问题
数据追溯	自动报告，支持 MES 对接	纸质 / 无记录，不可追溯
换型效率	模块化快换，5 分钟内完成	固定结构，换型重做整台



五、工装治具 & 夹具的产品规格｜技术参数



参数类别	详细规格
外形尺寸	非标定制（常规约 350mm×200mm×200mm）
结构组成	黑色钣金底盒 + 10mm 电木板 + 防静电玻纤载板 + 防静电电木压板
压合机构	105E 快速夹（行程可调、带自锁）
探针数量	40–100 支（按测试点定制）
探针品牌	华荣探针（高精度信号针，部分开尔文双针）
探针寿命	≥10 万次
测试通道	电压 8–16ch、电流 2–4ch、数字 IO16–32ch
电阻测量	四线开尔文，0–10kΩ，精度 ±1mΩ
负载模拟	内置程控电子负载，0–2A 可调
上位机通信	USB 2.0 / RS485
上位机功能	拓扑图、自动化序列、自动判定、故障定位、存储、报表、扫码
适用产品	中码组件、转接板、枢纽接口板
安全防护	防静电结构、急停、探针防护罩
数据接口	USB/LAN，支持 MES 对接



六、购买 / 获取方式



项目	内容
价格模式	非标定制，按 Gerber、连接器定义、测试需求评估报价
购买渠道	电话 / 邮箱直供，技术评估洽谈后定制采购



七、服务对象 / 使用场景 / 案例分享

1．服务对象 1：扫地机器人 ODM/OEM 制造商（中码组件 FCT 测试工位）

（1）使用场景

DIP 插件后中码终检。放板→压合→扫码→自动测试→拓扑图显示结果→良品流入组装，不良品标红定位虚焊 / 开路。

（2）案例研究

华东某扫地机器人代工厂原仅靠 ICT 做通断测试，无法验证带载与电平转换，5%不良流入整机，返修成本高。导入 WSTM 治具后，不良流出率从 5% 降至0.2%，整机返修下降92%，季度节省返修成本超35 万元。

2．服务对象 2：扫地机器人 PCBA 专业制造商

（1）使用场景

多型号中码混流出货全检，5 分钟快速换型，数据上云，客户远程查看质量报告。

（2）案例研究

华南某 PCBA 厂每周换型 4–5 款，原 ICT 换型 40 分钟、功能覆盖不足。导入后换型缩至5 分钟，测试 4 分钟→45 秒，凭完整测试报告通过国际品牌供应商审核。



八、用户价值

1．隐性连接故障源头拦截

毫欧级导通 + 带载验证，拦截过孔微裂、虚焊、冷焊等传统漏检缺陷，大幅降低整机返修。

2．可视化测试降低技能门槛

拓扑图 + 自动定位，操作员不用看图纸即可判定与维修，降低用工与培训成本。

3．完整板级质量档案

每片中码生成详尽报告，结合主控 / 功率板数据形成 “板级数字孪生”，支撑品质持续改善。

综合受益

集手动便捷、快速高效、上位机数字化于一体，是保障扫地机器人 “中枢神经” 可靠、提升整机品质、降本增效的核心利器。
