一、工装治具 & 夹具产品概述

1．治具简介

主控板是扫地机器人的 “最强大脑”，承担传感器数据融合、导航算法运算、多路电机协同控制、无线通信及电源管理等核心任务。板上集成高性能 MCU/SoC、DDR 内存、eMMC 存储、WiFi / 蓝牙模组、各类传感器接口及电机驱动接口，其功能完整性与链路稳定性直接决定整机智能程度与用户体验。

传统人工测试面临三大痛点：

(1) 接口与链路繁杂，GPIO、UART、I2C、SPI、PWM、USB 等数十种接口，人工检测效率极低、易遗漏；

(2) 高速信号与射频性能无法评估，DDR、WiFi 等链路需专业仪器，传统治具难以整合；

(3) 缺乏系统级仿真测试，无法离线模拟整机负载，功能验证不充分。

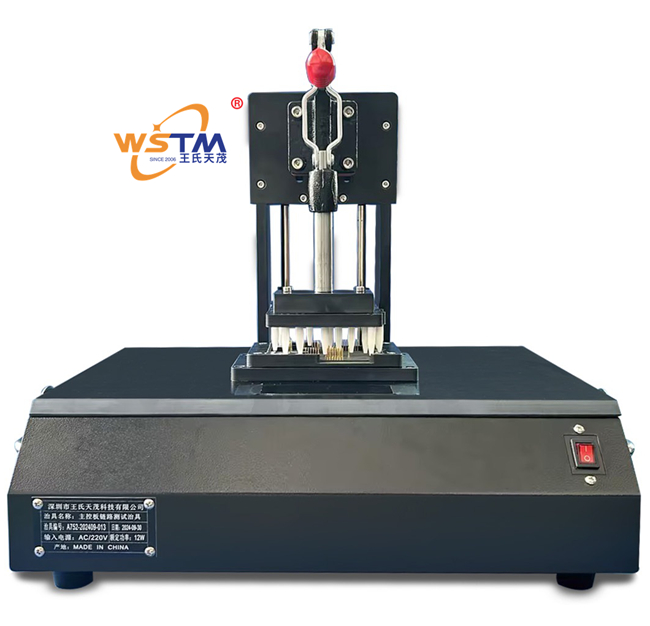

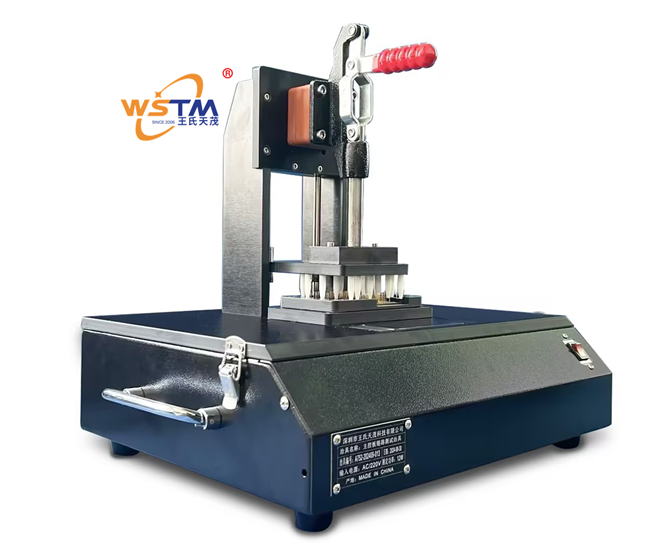

本产品由深圳市王氏天茂科技有限公司研发，是专为扫地机器人主控板设计的PC 端测试治具 + 上位机数据采集测试治具。采用黑色钣金底盒 + 10mm 电木板 + 防静电玻纤载板，通过 105E 快速夹平稳压合，实现测试点与华荣探针精准接触。治具联动信号调理模块与示波器、信号发生器、射频综测仪等仪器，由上位机自动完成通信接口、电机控制、传感器输入、电源管理等全功能验证与数据记录。可与功率板、红外板测试治具协同，形成扫地机器人全板卡一站式测试解决方案。

2．产品定位

利润产品 / 扫地机器人主控板专用 FCT 与数据采集核心解决方案

3．盈利模式

直供 + ODM/OEM 定制（支持根据主控板外形、测试点布局及通信协议定制载板与上位机测试序列）



二、工装治具 & 夹具核心功能

1. 功能 1：机械式高精度定位与多探针并行接触结构

描述：主控板元器件密集、测试点达 100–200 个，含 BGA 扇出点。治具采用钣金底盒保证刚性，10mm 电木板提供绝缘基面；主控板放入带避空的防静电玻纤载板；拉下 105E 快速夹，电木压板垂直平稳下压，实现正反面探针阵列同步接触；压板精密限位，不损伤屏蔽罩、连接器与高元件。

效益：一次压合完成上百点可靠连接，装夹时间＜8 秒；防静电 + 避空设计保护 CPU、DDR 等高价值器件，杜绝静电击穿与物理压伤。

2. 功能 2：扫地机器人主控板全链路功能自动化测试

描述：按原理图将电源、通信、GPIO、传感器、PWM、音频等节点通过华荣探针引出，面板集成程控电源、示波器、信号源、电子负载、综测仪接口，上位机统一调度，一站式完成：

(1) 电源管理：DCDC/LDO 精度、上电时序、功耗、充电管理

(2) MCU/SoC 最小系统：时钟、复位、DDR 读写、eMMC/Flash 测试

(3) 无线通信：WiFi / 蓝牙功率、灵敏度、MAC 烧录、OTA

(4) 传感器接口：模拟雷达、陀螺仪、红外、碰撞、超声波输入验证

(5) 电机控制：PWM 频率 / 占空比 / 死区、过流保护回读

(6) 音频：波形、失真、喇叭短路 / 开路检测

(7) 人机交互：按键、LED、触摸按键

(8) 回充管理：充电信号、电流调节

·     效益：原 15–20 分钟人工多仪器测试压缩至2–3 分钟自动完成，测试覆盖率从 60% 提升至98% 以上，大幅降低整机组装返修成本。

3. 功能 3：上位机智能调度与数据采集判定系统

描述：通过 USB/GPIB/LAN 连接仪器与 PC 上位机，实现：仪器统一调度、全流程自动化（扫码压合测试判定解锁）、实时数据可视化、智能阈值判定、详细故障诊断、全量数据存储与 MES 追溯，形成 “一板一档”。

效益：消除人工读数误差，判定准确率100%；诊断信息快速定位故障；追溯体系满足 ISO9001/IATF16949 审核要求。

4. 功能 4：华荣探针阵列高密度与高信号完整性设计

描述：针对高密度测试点（最小 0.5mm 间距）采用华荣高精度探针；DDR/eMMC 高速信号用高频探针并控制阻抗匹配；电源轨采用多针并联大电流探针。

效益：探针寿命≥10 万次，低接触电阻；高速探针保证信号真实，避免 DDR 等误判，是高覆盖率、高可信测试的基础。

5. 功能 5：模块化快换与柔性测试平台设计

描述：载板、压板、针板模块化快换；切换型号仅更换适配模块，基座、快速夹、仪器平台通用；上位机支持多型号程序一键切换。

效益：换型时间≤10 分钟，一套平台适配多系列主控板，资产利用率最大化，满足多品种混流生产。



三、本工装治具 & 夹具的技术亮点｜独特卖点

1. 亮点 1：系统级仿真测试理念

不只测静态电气参数，更模拟雷达数据流、陀螺仪姿态信号，离线完成导航算法与电机控制逻辑 “模拟路测”，远超传统通断测试深度。

2. 亮点 2：高速数字与射频集成测试能力

通过华荣高频探针 + 标准仪器接口，实现 DDR 时序验证与 WiFi / 蓝牙射频测试，复用昂贵仪器，大幅降低客户测试设备投入。

3. 亮点 3：PC 端诊断专家系统

上位机内置故障推理库，不只显示 PASS/FAIL，直接给出维修指引（如 “1.2V DDR 电源异常，检查使能脚或反馈电阻”），降低对高级技术员依赖。

4. 亮点 4：与功率板 / 红外板治具数据协同

数据接入整机测试平台，按 SN 绑定功率板、红外板、电池包数据，形成全生命周期 “数字体检报告”，支撑售后维修与产品迭代。



四、本工装治具 & 夹具和竞争对手相比的优势



对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
测试深度	系统级仿真，可验证导航 / 控制逻辑	仅静态电压 / 通断，覆盖不全
测试范围	支持 DDR/RF 高速链路测试	无法测 DDR/RF，靠整机验证
仪器复用	上位机统一调度示波器 / 综测仪，一机多用	仪器独立，人工频繁切换
诊断能力	内置专家库，精准定位故障	仅 PASS/FAIL，靠人工分析
数据管理	自动生成报告，支持 MES 对接	人工记录，无系统化追溯
换型效率	模块化快换，10 分钟内完成	固定结构，换型需重做整台
行业经验	深耕扫地机器人板卡，软硬件一体	通用治具，无专用软件





五、工装治具 & 夹具的产品规格｜技术参数



参数类别	详细规格
外形尺寸	非标定制（常规约 450mm×350mm×250mm）
结构组成	黑色钣金底盒 + 10mm 电木板 + 防静电玻纤载板 + 防静电电木压板
压合机构	105E 快速夹（行程可调、自锁），可选双工位
探针数量	100–300 支（按实际网络定制）
探针品牌	华荣探针（高频 / 大电流 / 高精度信号探针）
探针寿命	≥10 万次
测试通道	电压 16–32ch、电流 4–8ch、数字 IO32–64ch、PWM4–8ch
支持接口	UART、I2C、SPI、USB、JTAG/SWD、WiFi / 蓝牙 (SMA)
上位机通信	USB 2.0 / LAN / GPIB
上位机功能	仪器调度、自动化流程、波形显示、自动判定、诊断、存储、报表、扫码
适用产品	扫地机器人主控板、核心控制板、AIoT 主板
安全防护	防静电结构、双手启动、急停、探针防护罩
数据接口	USB/LAN，支持 MES/OA 对接



六、购买 / 获取方式



项目	内容
价格模式	非标定制，根据 Gerber、原理图、测试需求评估报价
购买渠道	电话 / 邮箱直供，技术评估洽谈后定制采购



七、服务对象 / 使用场景 / 案例分享

1．服务对象 1：扫地机器人品牌 ODM/OEM 制造商（主控板 FCT 测试工位）

（1）使用场景

SMT 后端主控板终检。放板→压合→扫码→自动测试→判定→良品流入组装，不良品高亮故障链路指引维修。

（2）案例研究

国内某头部扫地机器人品牌原仅靠 LED 亮灯判断，整机组装后才暴露 I2C 虚焊等隐患，一次直通率仅82%。导入 WSTM 治具后，测试覆盖率 98%，主控板不良流出率降至0.3%，整机直通率提升至95%，单季度节省返修成本超80 万元。

2．服务对象 2：扫地机器人主板专业方案供应商

（1）使用场景

主板出货全检 + 射频校准，自动完成 WiFi / 蓝牙频偏校准与 MAC 写入，测试报告随货交付。

（2）案例研究

华南某主板方案商面对多客户不同标准，交付周期长。导入 WSTM 柔性平台后，新客户导入从3 周缩短至 3 天，凭借完整测试报告拿下多家品牌长期订单。



八、用户价值

1．质量问题前置拦截

在 SMT 后端拦截 DDR 虚焊、射频不良等隐性故障，避免流入整机环节，大幅提升直通率。

2．降低高级技术人员依赖

自动化流程 + 诊断系统，普通操作员即可完成复杂测试，降低人力与培训成本。

3．构建核心质量档案

每片主板生成全量测试 “出生证明”，售后可快速溯源，实现精准维修与备件管理。

综合受益

集手动便捷、快速高效、上位机数字化智能于一体，是扫地机器人企业保障 “大脑” 健康、提升竞争力、建设数字化工厂的核心必备装备。
