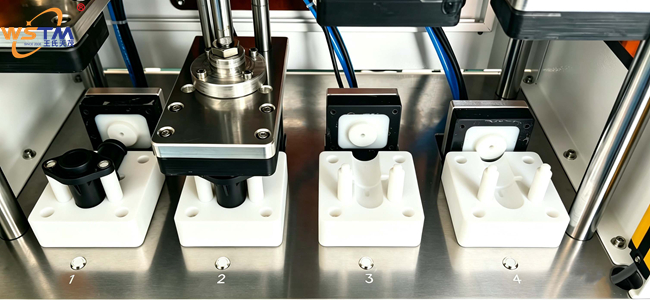

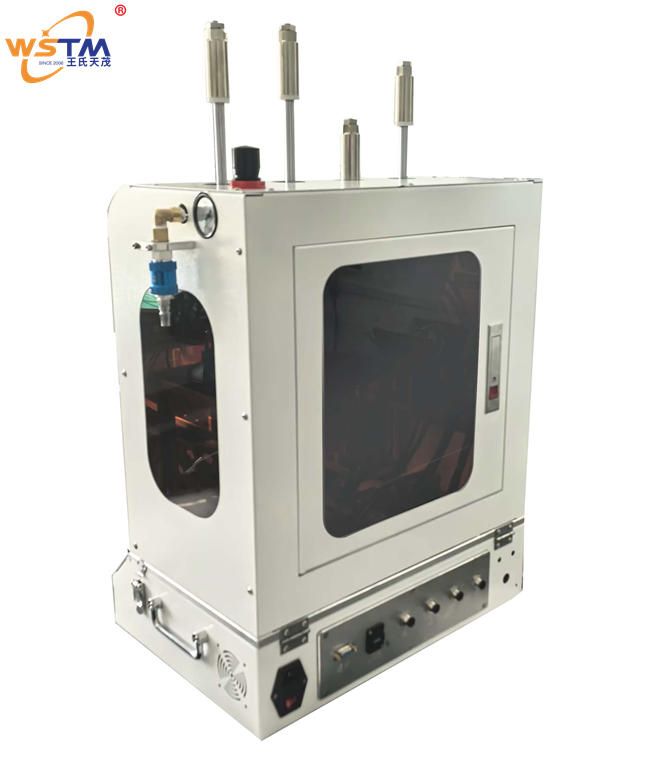

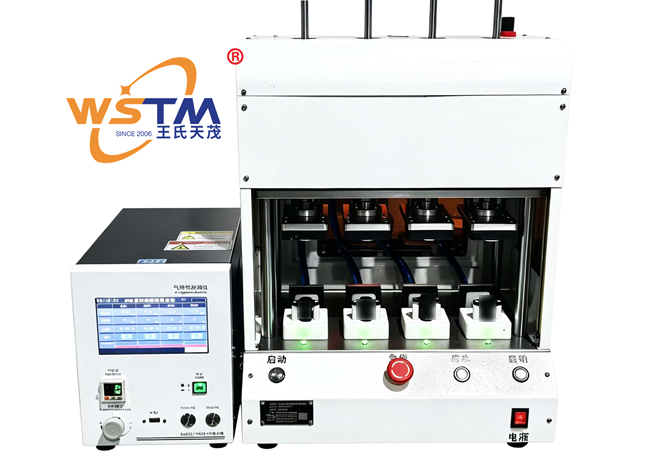

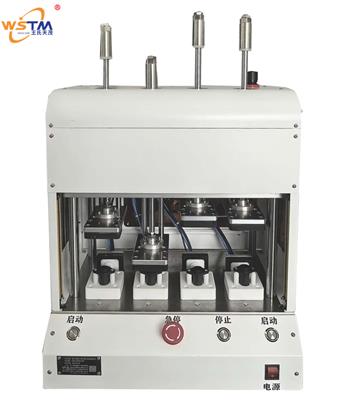

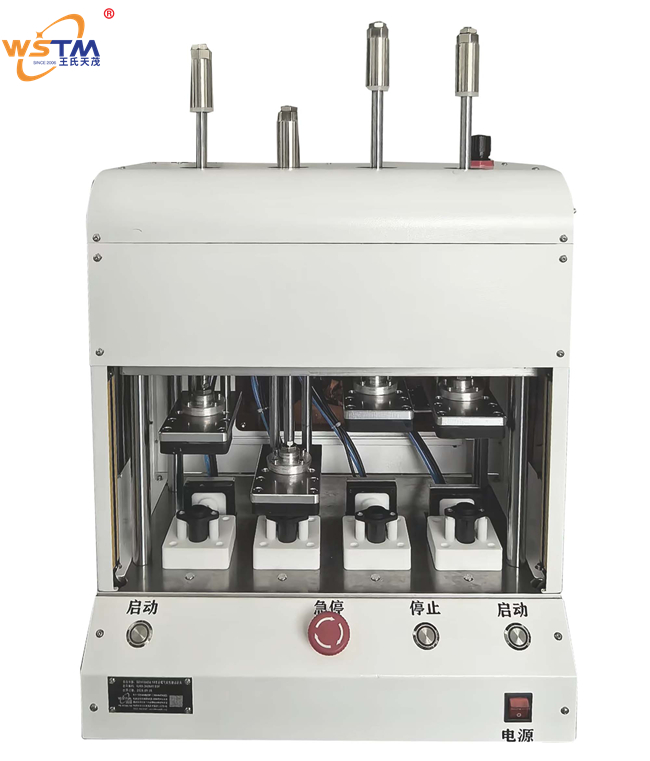

一、产品名称：新能源汽车弯头水嘴气密性测试治具（高精度密封夹具）

产品标语： 专攻新能源汽车热管理“弯头”密封难题，高精度快换夹具，秒级识别微泄漏。

二、本工装治具&夹具的产品概述

1. 简介：

在全球新能源汽车市场高速增长的背景下（2025年我国动力电池装车量达450GWh，同比增长38%，液冷系统渗透率突破75%），电驱系统与动力电池热管理的密封可靠性成为整车安全的核心生命线。然而，新能源汽车驱动电机、电池液冷板上的弯头水嘴（带倒刺、异形管、多角度接口）在批量化气密性测试中，普遍面临装夹困难、异形密封不严、检测节拍过慢等痛点。

本产品由深圳市王氏天茂科技有限公司研发，是一款专为新能源汽车热管理系统（电机水道、电池包液冷板、电控单元冷却模块）定制的工装夹具。通过创新的 “弯头自适应随动密封”专利结构与工业级快换/快夹模块，它完美解决了异形水嘴高速对接、无损密封及微泄漏精准量化（±1mL/min以内）的检测难题，是新能源OEM/ODM产线实现“零缺陷”出货的必备设备。

2. 产品定位： 利润产品 / ODM定制核心解决方案

3. 盈利模式： 直供 + ODM/OEM定制

三、本工装治具&夹具的核心功能

1. 功能1：异形弯头自适应随动封堵

描述： 针对新能源电机水嘴的宝塔管、倒刺凸缘、90度/135度折弯等不规则结构，治具设计随动夹持与密封模组，非刚性“硬怼”，而是柔性贴合接口。配合高精密快夹机构，单手3秒内即可完成水嘴与治具气路的全密封锁紧。

效益： 彻底解决异形弯头水嘴在高压检测下（0.3MPa及以上）因应力形变导致的滑脱或假性密封，极大降低了因工装问题造成的误判停机，单工位装夹效率相比传统喉箍式软管连接提升60%以上。

2. 功能2：双工位/多工位并行差压测试

描述： 治具支持搭载高精度差压传感器（精度±0.1%F.S），采用“标准无泄漏件”与“被测工件”比对差压测试法。支持独立多通道布局，右侧工位下料扫码时，左侧工位同步进行充气-稳压-测试（测试节拍可缩短至秒级）。

效益： 在严苛的汽车热管理微泄漏标准下（允许泄漏量1mL/min），依然能输出极低误报率的稳定数据，且多工位并行设计大幅提高了流水线的每小时产能（UPH），有效降低新能源Tier1供应商的制造成本。

3. 功能3：快速换型/防呆模块设计

描述： 治具底部的产品定位座与上测试机构均采用模块化快拆结构。切换不同型号的驱动电机或液冷板型号时，仅需更换对应的适配密封头与定位基准块，无需拆卸整台治具。同时配合防呆Poka-yoke设计，避免水嘴错装。

效益： 实现“一线多用”，换线时间由传统治具的45分钟大幅压缩至10分钟内，满足新能源汽车产品迭代快、多品种小批量混流生产的现实需求。

四、本工装治具&夹具的技术亮点｜独特卖点：

1. 亮点1：

高可靠性长寿命密封圈技术：采用定制进口聚氨酯/氟橡胶材质密封件，经特殊表面处理，耐磨损、耐切削液。在连续10万次暴力快夹作业中，泄漏基准偏差≤0.2Pa，确保产线长期免维护稳定运行。

2. 亮点2：

紧凑U型集成结构，降低人机工程疲劳度：借鉴航空铝合金材质与拓扑优化减重设计，工装本体重量较市面同类产品降低30%，适配狭小操作空间。其符合人体工学的快夹角度设计，显著降低操作员长期手动夹持的劳动强度。

五、本工装治具&夹具和竞争对手相比的优势：

对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
弯头/异形管应对	专设 “自适应随动密封模组” ，对凸缘倒刺、折弯接口兼容性高	多采用通用直通密封堵头，异形件需缠生料带或打胶辅助，易漏气
检测精度与误判率	集成 进口高精度传感器，检测灵敏度达0.1Pa，配合AI压力补偿算法	稳定性受环境温度影响大，需频繁人工校准
换型与产线柔性	全模块化快拆结构，换线时间<10分钟，无技术门槛	多为“专机专用”，换型需动用工具拆卸，影响设备综合效率（OEE）
售后服务	源头ODM直供，20年经验资深工程师现场响应，提供治具全生命周期维护	多为贸易商或低端代工厂，缺乏气路逻辑设计能力，售后无保障

六、本工装治具&夹具的产品规格｜技术参数|购买方式

1. 产品规格｜技术参数

参数类别	详细规格
工装外形尺寸	非标定制（标准参考范围：350x200x180mm - 800x400x250mm）
主体材质	进口航空铝/不锈钢/防静电电木（依工件需求非标定制）
适用检测压力	0 - 0.8MPa（中压），最高可扩展至2.5MPa高压氦检方案
控压/检测精度	±0.1%F.S（高配版），24位AD采集芯片，检测灵敏度0.1Pa
兼容气源	压缩空气、氮气、氦气（非标定制）
密封方式	外抱卡爪式/端面快压式（适用于外径4mm-30mm弯头管件）
气路接口	Φ6/Φ8mm快插气动接头（可适配MES系统I/O通讯控制）



2. 产品购买/获取方式：

项目	内容
价格模式	工装治具与夹具为非标定制，相关事宜需具体洽谈（提供一站式方案报价）。
购买渠道	电话/邮箱直供：可通过销售热线/电子邮件与王氏天茂公司取得联系，经技术评估与具体洽谈后完成定制采购。

七、服务对象|使用场景|案例分享

1. 服务对象1：新能源驱动电机/多合一电驱总成制造商

使用场景1：电机水道下线（EOL）气密终检。在电机装配线的最后环节，机器人或操作员将治具对准电机进出水嘴，通过快夹机构瞬间建立气密回路，在高压下检测电机壳体密封性，防止冷却液渗漏导致的短路。

案例研究： 某Tier1电驱龙头制造商引入王氏天茂弯头水嘴测试治具后，配合AI气密仪，将单台电机水道检测节拍由32秒优化至18秒，不仅通过了大众VW 60330等国际密封标准认证，还将批量生产中的人为漏检率降低至0.02%以下，产线直通率达99.5%。

2. 服务对象2：新能源液冷板/电池包热管理部件厂商

使用场景2：动力电池液冷板气密测试。 针对液冷板复杂的内部流道与焊接点，通过多工位治具对各个水嘴进行充气保压，快速精准锁定由于激光焊接沙眼、虚焊导致的微小泄漏源。

案例研究： 华东某知名动力电池液冷板供应商在导入王氏天茂弯头水嘴气密测试治具前，产线长期受困于液冷板微泄漏漏检问题，售后PPM值高达1200，每年索赔金额超300万元。针对其液冷板进出水嘴均为内凹式135度弯管结构，传统O型圈端面密封极易在充气瞬间侧向滑脱，WSTM团队设计了一款 “侧向抱紧+端面随动” 双作用测试夹具：前段半月形卡爪从水嘴根部径向抱紧固定管体姿态，后段浮动密封头自适应贴合弯管端面斜面，实现充气压力0.45MPa下的绝对密封。上线运行三个月后数据显示：单件测试节拍从65秒压缩至28秒，微泄漏检出精度提升至0.8mL/min以内，产线月产能由1.2万套提升至1.9万套，且连续生产8个月未出现一例因治具密封失效导致的误判停机，客户年度售后质量成本同比下降67%。

八、用户价值

1. 受益1：

极致降本增效：通过秒级快速连接与自动化检测程序，显著缩短产线Tact Time，每年可节省数十万因水嘴泄漏导致的电池包售后返修成本。

2. 受益2：

全流程数据可追溯：治具预留了工业扫码枪与MES系统数据接口，实现“一物一码、一测一档”，完全符合ISO 9001与IATF 16949汽车质量管理体系对过程审核的严苛要求。

3. 综合受益：

王氏天茂的这套治具不仅是一件工装，更是企业解决 “新能源汽车热失控隐形杀手——微泄漏” 的最可靠防火墙，为整车及核心零部件的“终身质保”承诺提供了坚实的数据与工艺支撑。
