一、工装治具 & 夹具产品概述

1．治具简介

现代电子制造中，一套终端产品常由主控、电源、显示、通信、按键等多块不同 PCBA 组成。若每块板单独做测试治具，成本高、占地大、管理难。

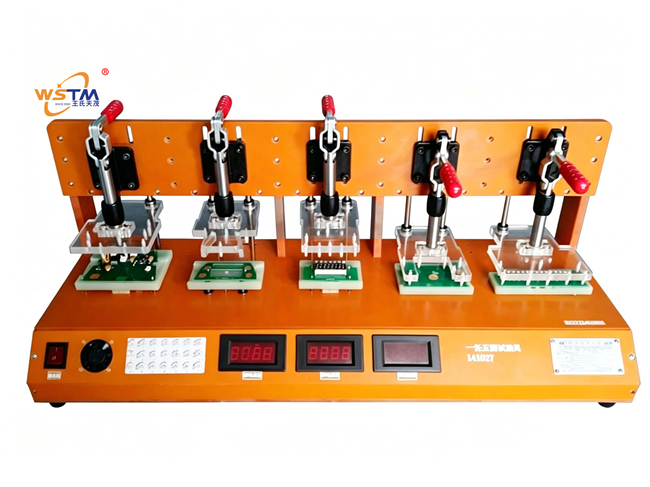

本产品由深圳市王氏天茂科技有限公司研发，是 **（1*5）PCBA FCT 综合测试夹具 **，实现一套治具、五款 PCBA 通用、分时独立测试。

采用红色电木板主体+FR4 玻纤载板+透明有机玻璃压板，搭配305E 快速夹自锁压合、华荣探针高精度接触，面板集成电压表 + 电流表。五款 PCBA 共用主体、快速夹、仪表系统，仅更换载板即可切换型号，各板测试独立互不干扰。纯硬件结构、无软件、稳定易维护，是同系列多型号 PCBA 高效品控的理想方案。

2．产品定位

利润产品 / 同系列多型号 PCBA 综合 FCT 功能测试解决方案

3．盈利模式

直供 + ODM/OEM 定制（支持根据 5 款 PCBA 的 Gerber 文件及测试需求定制载板模块与探针排布）

二、工装治具 & 夹具核心功能

1．功能 1：一套治具整合五款 PCBA，节省成本与空间

（1）描述：

五款 PCBA 共用电木主体、快速夹、电压表、电流表，仅需 5 块独立 FR4 载板；测试某款时只需换装对应载板，其余收纳，信号通过端子切换读取。生产周期约 2 天，交货快速。

（2）效益：

较 5 套独立治具节省 60%–70% 采购成本；占地从＞2㎡缩减至约 0.3㎡，节省 85% 产线空间；主体长期复用，后续仅增载板即可兼容新型号。

2．功能 2：PCBA 全功能一站式手动测试

（1）描述：

华荣探针引出全部测试点，外接电源 / 万用表 / 示波器，可完成每款 PCBA 测试：

①　电源管理：输入输出电压、电流、过压 / 欠压 / 过流保护

②　数字逻辑：IO 电平、复位、时钟、JTAG/SWD 调试

③　模拟信号：运放、ADC/DAC、传感器调理

④　通信接口：UART/I2C/SPI/RS485/CAN

⑤　驱动能力：继电器、蜂鸣器、LED、马达 PWM

⑥　按键开关：物理按键、拨码、弹跳时间

⑦　保护功能：过压、过流、短路、过温

⑧　存储烧录：Flash/EEPROM、固件版本

（2）效益：

测试覆盖率从＜50% 提升至90% 以上；面板直读电压电流，省去外接仪表接线，效率大幅提升。

3．功能 3：华荣探针高精度信号转接与可靠接触

（1）描述：

华荣探针组合：尖头测细间距信号、锯齿 / 圆头测大电流电源、高频针测通信信号；全部快换针套设计。

（2）效益：

寿命≥10 万次、低阻抗、接触稳定；杜绝接触不良导致的 “假性不良”，保证测试一致性。

4．功能 4：有机玻璃透明压板 + 305E 快速夹精密压合

（1）描述：

透明有机玻璃压板，可直视 PCBA 放置与探针接触状态；305E 快速夹过死点自锁，松手仍保持恒压。

（2）效益：

避免 “盲压” 造成探针偏位、元件压坏；装夹＜3 秒，压力稳定，全程接触可靠。

5．功能 5：纯硬件操作与模块化快换设计

（1）描述：

无系统、无软件、无上位机；结果由面板仪表与外接仪器直接显示；换型号仅更换 FR4 载板，5 分钟内完成。

（2）效益：

免软件维护、抗干扰强、电工即可检修；完美适配电子行业多品种、小批量、快速换线。

三、技术亮点与独特卖点

1．亮点 1：一拖五整合设计，大幅降本增效

一套替代五套，省 60%–70% 成本、省 85% 占地，投资回报率极高。

2．亮点 2：透明有机玻璃压板，操作全可视化

直视压合状态，防错、防压坏、防探针折弯。

3．亮点 3：面板集成电压表 + 电流表，关键参数直读

不用外接万用表，读数快、接线少、省空间。

4．亮点 4：纯硬件 + 模块化快换，稳定易用

无软件故障，5 分钟换型，主体长期复用。

四、操作注意事项

1．操作前准备

(1) 检查快速夹、探针、透明压板、仪表、启动开关正常

(2) 佩戴防静电手环、铺设防静电台垫

(3) 仪表校验有效、接线正确、极性无误

(4) 确认载板型号与待测 PCBA 一致，严禁错版压合

2．装板操作规范

(1) 捏板边轻放，禁止触碰芯片与精密元件

(2) PCBA 完全入槽再压合，通过透明压板确认位置

(3) 缓慢下压快速夹，阻力异常立即停止检查

3．测试过程规范

(1) 先设好仪表量程再上电，防止过压过流

(2) 按顺序测试：电源→逻辑→通信→驱动→保护

(3) 发热、冒烟、电流异常立即断电，隔离不良

4．设备维护与保养

(1) 严禁带电换载板、换探针、清洁维护

(2) 每班次酒精清洁探针，磨损单支快换

(3) 每日松开快速夹、断电防尘、定期校验仪表

五、与竞争对手对比

王氏天茂（WSTM）与行业传统方案详细对比表

对比维度	王氏天茂（WSTM）	行业传统方案
测试架构	一拖五，一套测 5 款，省 60%–70% 成本	每款独立治具，成本高、占地大
主体材质	红电木 + FR4 载板 + 透明压板，绝缘防静电	亚克力 / 铝板，易变形、防静电差
操作可视	透明压板，直视压合状态	不透明压板，易压坏元件
面板显示	集成电压表 + 电流表，直读关键参数	需外接万用表，接线繁琐
压合机构	305E 快速夹，自锁恒压	简易夹，压力不均、无自锁
探针品牌	华荣探针，≥10 万次寿命	杂牌探针，易接触不良
换型效率	模块化载板，5 分钟内切换	换整台治具，耗时久
维护成本	纯硬件，快换探针，零门槛	系统复杂，依赖厂商
交期	常规 2 天快速交货	周期长



六、产品规格与技术参数



规格详情表

参数类别	详细规格
外形尺寸	非标定制（常规约 350×280×200mm）
主体结构	红色电木板框架
载板	FR4 玻纤板，5 套独立模块
压板	透明有机玻璃
压合机构	305E 快速夹，可调行程、自锁
探针	华荣探针（尖头 / 锯齿 / 圆头 / 高频）
探针寿命	≥10 万次
面板仪表	嵌入式电压表 + 电流表
启动方式	启动开关
适用	同系列 5 款不同 PCBA
测试项目	电源、逻辑、模拟、通信、驱动、按键、保护、存储
控制	纯硬件结构，无嵌入式系统
安全	绝缘主体、防静电、透明防护
交期	常规 2 天
执行标准	IPC-9252A、ANSI/ESD S20.20



七、购买 / 获取方式



项目信息表格

项目	内容
价格模式	非标定制，根据 5 款 PCBA 的 Gerber、测试点、功能需求评估报价
购买渠道	电话 / 邮箱直供，技术评估与方案确认后定制生产



八、服务对象 / 使用场景与案例分享

1．服务对象：

同系列多型号 PCBA 产品的 ODM/OEM 制造商（PCBA 功能测试工位）

2．使用场景：

SMT 贴片后多型号 PCBA 功能终检工位（FCT）

某客户的一套智能家居控制产品由 5 块不同 PCBA 组成 —— 主控板、电源板、显示板、通信板和按键板。5 款 PCBA 完成 SMT 贴片后均需进行功能测试。在导入本治具前，客户需分别采购 5 套独立测试治具，产线操作台被占据大半。导入（1*5）PCBA FCT 测试夹具后，产线仅需安放一套治具主体。测试时，操作员根据当班生产计划安装对应的 FR4 玻纤载板模块 —— 上午测试主控板时安装主控板载板，下午测试电源板时更换为电源板载板，整个过程仅需数分钟。放入 PCBA 后拉下 305E 快速夹，通过有机玻璃压板确认探针接触良好，按下启动开关，观察面板电流表与电压表读数，配合外接仪表完成各项功能验证。

3．案例研究：

华南某智能家居产品制造商的一套产品包含 5 块不同 PCBA 主板。在导入王氏天茂（1*5）PCBA FCT 测试夹具前，客户为该套产品的 5 块 PCBA 分别定制了 5 套独立测试治具，总采购费用高，且 5 套治具在产线操作台上占据了大量空间，导致其他测试工位布置受限。此外，5 套治具中部分共用型号的电流表、电压表及快速夹机构实际上存在大量重复配置。WSTM 团队根据客户 5 款 PCBA 的 Gerber 文件及各板测试点布局，设计了本款一拖五综合测试治具。上线后效果显著：

(1) 采购成本降低：以一套治具替代原来的 5 套独立治具，节省了约 65% 的总治具采购成本；

(2) 产线空间释放：治具放置区域由原来的 5 处缩减为 1 处，节约了约 80% 的产线操作台面积，腾出的空间用于增设其他测试工位；

(3) 操作效率提升：各型号 PCBA 切换仅需更换载板模块，产线换型时间由原来更换整台治具的 20 分钟缩短至 3 分钟；

(4) 维护成本降低：仅需维护一套快速夹机构与一套电流 / 电压表，备件库存大幅精简。

该治具作为探针测试夹具与 PCBA 测试夹具领域的集成创新应用，已在客户产线稳定运行，获得客户高度认可 —— 客户后续的新产品项目也继续采用该一拖多综合测试治具方案。

九、用户价值

1．受益 1：极致节省采购成本

一套治具替代五套，省 60%–70% 硬件投入，共用仪表与机构，无重复投资。

2．受益 2：大幅节省产线空间

占地缩小约 85%，释放空间可增设工位、优化物流与 5S 管理。

3．受益 3：维护与换型效率全面提升

仅维护一套机构与仪表；5 分钟快更换型，新增型号只需加载板，主体长期复用。

4．受益 4：透明可视化操作，品质更稳定

透明压板 + 直读仪表，降低操作失误，提升测试一致性与良品率。

5．综合受益

王氏天茂（1*5）PCBA FCT 测试夹具，集便捷、高效、精准、省成本、省空间于一体，是同系列多型号 PCBA 实现降本增效、精益生产的理想工装。
