一、工装治具 & 夹具产品概述

1．治具简介

在 FDM 3D 打印机中，墨盒底座电机是挤出成型的核心执行部件，其转速稳定性、启停响应、力矩输出直接决定耗材挤出精度与打印质量。转速波动、丢步、响应滞后会直接引发拉丝、层纹不均、堵头等致命缺陷。传统检测仅靠 “听声音、看转动” 或简易光电测速，无法量化转速波动率、换向冲击、带载响应，且无数据可追溯，无法满足高精度 3D 打印品质要求。

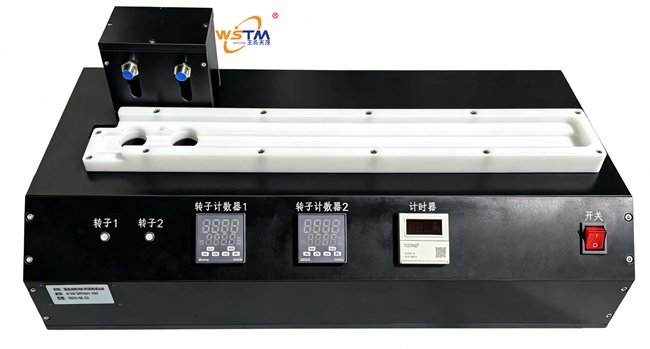

本产品由深圳市王氏天茂科技有限公司研发，是专为3D 打印机墨盒底座电机设计的双通道转速 FCT 测试治具。采用黑色电木板 + 10mm 电木面板，特氟龙仿形载板不伤外观；内置双通道转子计数器 + 高精度计时器，由嵌入式单片机实时采集转速脉冲，配合上位机软件实现转速曲线、自动判定、数据存储。可精准测量空载 / 带载转速、PWM 线性度、减速比、启停响应、换向冲击等关键指标，是 3D 打印核心部件量产质控的核心装备。

2．产品定位

核心产品 / 3D 打印机墨盒底座电机转速专用 FCT 与上位机数据分析解决方案

3．盈利模式

直供 + ODM/OEM 定制（支持按电机型号、安装结构定制载板与测试程序）

---

二、工装治具 & 夹具核心功能

1. 功能 1：特氟龙载板精密定位与快速装夹

描述：整体黑色电木板框架，10mm 电木面板为基准；载板采用特氟龙（PTFE）仿形加工，低摩擦、自润滑、不伤外壳；放入组件即可快速定位，电机轴 / 送料轮与计数探头精准对准；支持手动压合或选配气缸固定。

效益：杜绝外观划伤，装夹重复精度高，转速测量重复性≥99%；装夹≤5 秒，适配大批量流水线。

2. 功能 2：双通道转子计数器 + 高精度计时器测速系统

描述：双路独立光电 / 霍尔计数器，可测正反转、电机端 + 输出端转速；高精度计时器 ±1ppm 时基，固定窗口统计脉冲，计算实时 RPM。

效益：转速分辨率0.1 RPM，采样率最高1kHz，精准捕捉过冲、振荡、纹波，提供客观量化判定依据。

3. 功能 3：墨盒底座电机全性能自动化测试

描述：嵌入式系统自动执行完整测试序列：

(1) 空载转速测试

(2) 带载转速与力矩验证

(3) PWM 占空比–转速线性度（R² 拟合）

(4) 双通道转速比对（实际减速比验证）

(5) 启停响应时间（上升 / 下降沿）

(6) 换向冲击与回抽特性

(7) 工作电流与异常监测

效益：人工覆盖率＜30% → 100% 全检；测试时间≥3 分钟 → ＜30 秒；拦截转速漂移、力矩不足、齿轮箱不良等隐患。

4. 功能 4：嵌入式下位机 + 上位机数据采集闭环

描述：下位机单片机负责高速采集、控制；通过 USB 上传上位机，实现：实时转速波形、自动 PASS/FAIL、报表生成、数据存储、扫码追溯、MES 对接。

效益：隐形性能可视化，判定准确率100%；全生命周期可追溯，满足品牌客户严苛审厂要求。

---

三、本工装治具 & 夹具的技术亮点｜独特卖点

1. 亮点 1：双通道同步采集，可测减速比 + 齿轮箱缺陷

双路计数器同时测电机端 + 输出端，自动算减速比，秒级筛查缺齿、滑齿、间隙过大等隐蔽故障，单通道设备无法实现。

2. 亮点 2：上位机自动曲线 + 线性度拟合

自动扫频 PWM，实时绘曲线并做最小二乘拟合，直接输出R²与非线性误差，无需 Excel 处理，工程师一眼判定品质。

3. 亮点 3：特氟龙载板，无痕装夹不伤外观

低摩擦特氟龙定位，完美保护消费级 3D 打印组件外观，杜绝产线划伤不良。

4. 亮点 4：嵌入式 + 上位机两级架构

下位机保证微秒级实时采集；上位机负责显示、存储、追溯，兼顾稳定性 + 数字化，适配产线智能制造升级。

---

四、本工装治具 & 夹具和竞争对手相比的优势



对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
测速精度	双通道计数器，0.1 RPM 分辨率	简易光电表，精度低、易受光干扰
测试深度	转速 / 线性度 / 减速比 / 响应 / 换向全覆盖	仅测空载稳态转速，无动态性能
数据管理	上位机曲线 + 报表 + MES 追溯	人工读数，无数据留存
载板防护	特氟龙仿形，无划痕外观保护	普通电木 / 铝板，易刮伤外壳
测试效率	全自动＜30 秒 / 件	人工≥3 分钟 / 件
行业适配	深度适配 3D 打印墨盒底座结构	通用测速仪，无专用工装设计

---

五、工装治具 & 夹具的产品规格｜技术参数



参数类别	详细规格
外形尺寸	非标定制（常规约 350×280×250mm）
主体结构	黑色电木板框架
面板 / 载板	10mm 电木板 / 特氟龙（PTFE）仿形载板
传感器	转子计数器 ×2 + 高精度计时器 ×1
测速范围	1–5000 RPM
分辨率	0.1 RPM
采样频率	最高 1kHz
控制核心	嵌入式 32 位单片机 + PC 上位机
上位机功能	双通道波形、线性拟合、自动判定、报表、扫码、MES
数据接口	USB 2.0 / RS485
适用产品	墨盒底座、挤出机电机、步进 / 减速电机
安全防护	急停、过流保护、可选防护罩

---

六、购买 / 获取方式



项目	内容
价格模式	非标定制，按 3D 结构、电机规格、测试需求评估报价
购买渠道	电话 / 邮箱直供，技术评估后定制采购

---

七、服务对象 / 使用场景 / 案例分享

1．服务对象：3D 打印机墨盒底座组件 ODM/OEM 制造商

（1）使用场景

装配完成后在线全检工位：放组件→扫码→自动测试→30 秒出结果→波形 / 报表 / 上传 MES→良品流入、不良隔离返修。

（2）案例研究

华南某墨盒供应商原用手持转速表，3 分钟 / 件，无法测减速比 / 线性度，4% 不良在整机厂退货。导入 WSTM 双通道治具后：

(1) 节拍：3 分钟→25 秒

(2) 产能：1500 件 / 班→4000 件 / 班

(3) 首月即拦截 3 批齿轮箱异常，避免损失约 80 万元

(4) 凭完整测试数据通过国际 3D 打印品牌审厂

---

八、用户价值

1. 受益 1：数据化保证打印一致性

把电机性能从 “经验判断” 变为量化数据，确保挤出均匀、杜绝拉丝 / 堵头。

2. 受益 2：自动化大幅提效降本

测试时间缩短 **＞85%**，一人看多机，显著降低用工与返工成本。

3. 受益 3：全链路追溯提升品牌信誉

每台电机拥有数字档案，售后快速定位问题、明确责任、持续改进。

4. 综合受益

集专业测试、实时采集、数字化追溯于一体，是 3D 打印核心组件高精度、高效率、可追溯质控的理想装备。

---

九、关于王氏天茂：您身边有价值的合作伙伴

王氏天茂（WSTM）成立于 2006 年，国家高新技术企业，专注电子工业设备与非标自动化近 20 年。

(1) 认证：ISO9001、ISO14001、ISO45001 三体系认证

(2) 研发：高层次人才领衔，数十项专利软著，“测试治具行业十大品牌”

(3) 服务：珠三角 8 小时上门，快速响应调试、传感器维护、软件升级

服务客户超 1000 家，包括美的、立讯精密、飞荣达、尼得科、卡西欧等知名企业。

---

十、联系我们

如您需要 3D 打印机墨盒电机、微型步进 / 减速电机转速性能测试方案，欢迎联系！

（1）公司官网：www.wstm88.com

（2）全国服务热线：0755-26016267

（3）企业微信 / 手机：138-2887-5842；138-2332-7836；139-2379-5421 ；

（4）官方邮箱：sales@wstm88.com

（5）抖音账号：WSTMSince2006@深圳市王氏天茂科技有限公司
