一、产品概述

简介：

波峰焊工艺中，焊锡桥接（连锡短路）是最常见、也是最棘手的焊接缺陷之一。当PCB上多引脚器件（如连接器、排针、IC插座）的排列方向与波峰流向呈0°或90°时，焊锡容易在相邻引脚之间形成桥接，导致短路[reference:0]。传统治具只能依靠调整链速、预热温度等工艺参数被动改善，效果有限且不稳定。

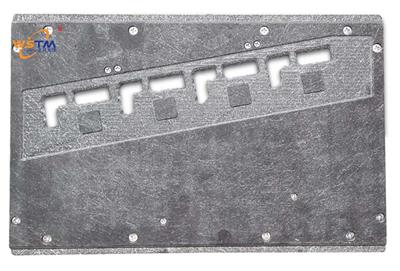

[产品名称：45度波峰焊过炉夹具 / 波峰焊45°倾角导流槽治具]是一款专为[DIP插件生产线、PCBA代工厂] 设计的[波峰焊工艺优化治具]。采用合成石（碳纤维复合材料）精密加工，将PCB在治具中以45°倾角放置（相对波峰流向），同时配合精密导流槽设计，使焊锡液沿最优路径流动，从根源上减少焊锡桥接风险[reference:1][reference:2]。夹具采用合成石材料，耐高温（持续260℃、短时350℃）、尺寸稳定、防静电，使用寿命可达3万-5万次[reference:3]。

产品定位：核心产品 / 产线关键工艺工装

盈利模式：直供 + ODM/OEM 非标定制

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。

二、核心功能

功能1：PCB 45°倾角科学放置，从根源减少焊锡桥连

描述：治具将PCB以45°斜角相对于波峰流向进行摆放。根据IPC波峰焊器件摆放规范，当片式元件的长边与波峰流向成45°斜角时，焊锡能够更顺畅地从引脚间隙脱离，避免在相邻引脚之间形成桥接[reference:4]。治具通过精密定位销和仿形槽，确保每片PCB在过炉时保持精确的45°姿态。

效益：45°倾角使焊锡液沿最短路径脱离引脚，相比0°或90°摆放，连锡风险降低约60%-80%；无需修改PCB设计，仅通过治具角度优化即可显著提升焊接良率。



功能2：导流槽精准控锡，优化焊锡流动路径

描述：治具在焊接区域周围设计有精密导流槽，将熔化的焊锡液精准引导至需焊接的引脚部位，使锡流均匀分布，避免局部少锡或连锡[reference:5]。导流槽的宽度、深度和位置均根据客户PCB布局定制，同时配合治具边缘的30°倒角处理，进一步减少焊锡流动阻力[reference:6]。

效益：导流槽有效限制焊锡横向扩散，减少连锡短路；同时改善焊锡浸润效果，提升焊点饱满度。



功能3：合成石材质，耐高温不变形

描述：治具主体采用耐高温合成石（碳纤维复合材料），由玻璃纤维布与防静电树脂经高温高压复合而成。在波峰焊持续260℃、短时350℃的苛刻环境中，仍能保持物理特性稳定，不会发生变形、分层或积层分离[reference:7][reference:8]。

效益：确保PCB在过炉过程中平整度一致，杜绝因治具变形导致的元件浮高、引脚虚焊等缺陷；合成石治具在正常使用条件下使用寿命可达3万-5万次，远超普通玻纤治具[reference:9]。



功能4：精密定位系统，确保角度精度

描述：治具配置高精度定位销和仿形定位槽，与PCB上的定位孔或板边精确配合，定位精度可达**±0.05mm**[reference:10]。治具与PCB的间隙控制在0.1-0.3mm，避免过紧导致应力或过松导致位移[reference:11]。45°倾角方向通过定位结构强制固定，杜绝人为摆放误差。

效益：确保每片PCB在过炉时保持一致的45°姿态，批量生产中焊接质量高度一致；换线时无需反复校准。



功能5：开窗精准遮蔽，保护SMT元件

描述：根据PCB Gerber文件，治具在焊接区域精确开窗，仅暴露需要波峰焊的通孔引脚和焊盘；非焊接区域（如已贴装的SMT元件、金手指、测试点）由治具本体遮蔽，防止焊锡侵入[reference:12]。开窗尺寸比焊盘大0.5-1mm，确保焊锡顺利接触引脚[reference:13]。

效益：有效保护板上的SMT元件和敏感区域，避免二次受热损坏或焊锡污染。



功能6：防静电与抗化学腐蚀

描述：合成石材料本身具备良好的防静电性能（表面电阻10?-10?Ω），无需额外涂层即可满足电子制造业ESD管控要求[reference:14]。同时，材料耐助焊剂、清洗剂等化学腐蚀，长期使用不老化、不膨胀。

效益：保护PCB上敏感元件免受静电损伤；治具长期接触助焊剂和清洗剂不变质，易于清洁维护。



功能7：轻量化设计，便于操作

描述：合成石密度约1.9g/cm³，比金属治具更轻，配合人体工学把手设计，方便操作员取放[reference:15]。治具边缘加固处理，防止长期使用磨损变形。

效益：减轻操作员劳动强度，提升上下料效率；适合产线连续作业。



三、技术亮点/独特卖点

亮点1：45°倾角科学设计，从根源解决连锡问题

波峰焊中片式元件的摆放方向是影响连锡风险的关键因素。当元件长边垂直于波峰流向时，焊锡在脱离引脚时容易拖出“锡尾巴”导致桥接；而45°斜角摆放使焊锡沿最短路径分离，有效减少桥接风险[reference:16]。我们的治具将PCB以45°倾角固定，将这一科学原理转化为可量产的工艺方案。



亮点2：导流槽+倒角双重优化，焊锡流动更顺畅

治具在焊接区域设计精密导流槽，将焊锡精准引导至需焊接部位；同时边缘30°倒角减少焊锡流动阻力[reference:17]。双重设计共同保障焊锡浸润充分、分离干净，从治具端彻底优化焊接质量。



亮点3：合成石材质，耐高温长寿命

采用国际品牌合成石（如依索拉、劳士领），持续耐温260℃、短时耐温350℃，在反复高温循环中保持尺寸稳定[reference:18]。使用寿命可达3万-5万次，是普通玻纤治具的3-5倍，大幅降低治具更换频率和成本[reference:19]。



亮点4：CNC精密加工，尺寸精度±0.05mm

采用11台CNC加工中心精密雕刻，定位孔、开窗、导流槽等关键尺寸精度控制在±0.05mm以内[reference:20]。治具与PCB的间隙精确控制在0.1-0.3mm，既保证定位稳固，又避免过紧导致应力。



亮点5：兼容多机型，模块化换型设计

针对不同PCB尺寸和布局，治具采用模块化设计，换型时只需更换定位模块和开窗盖板，15分钟内完成切换。一套治具可兼容多款同系列PCBA，降低工装投入成本。



亮点6：王氏天茂工装治具一站式配套

作为专业的过锡炉治具厂家，我们不仅提供45度波峰焊过炉夹具，还可配套提供SMT过炉载具、测试治具、压合工装等全系列产品，助客户实现生产线工装的一站式采购。





四、和竞争对手相比的优势



序号	对比维度	王氏天茂WSTM解决方案	市场普通方案 （常规波峰焊治具）
1	PCB摆放角度	45°倾角科学设计，根据IPC规范优化焊锡脱离路径，从根源减少连锡	常规0°或90°摆放，连锡风险高
2	导流设计	导流槽+30°倒角双重设计，精准控锡，减少焊锡残留和桥接	无导流槽或简单开孔，焊锡流动不受控
3	材料选择	耐高温合成石，持续260℃/短时350℃不变形，使用寿命3万-5万次	普通玻纤或电木，易变形，寿命不足1万次
4	定位精度	±0.05mm精密CNC加工，间隙控制0.1-0.3mm	±0.1-0.2mm，间隙控制粗糙
5	防静电性能	合成石本征防静电（10?-10?Ω），无需涂层	普通材料无防静电，需额外涂层，易脱落
6	换型效率	模块化设计，15分钟快速换型	需整体更换治具，30分钟以上
7	寿命	3万-5万次，长期使用不变形	约5千-1万次，需频繁更换
8	客户案例	立讯精密、美的等头部客户已验证	多为中小工厂，缺乏头部背书
9	品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式，售后无保障

五、产品规格/技术参数



序号	项目	详细参数
1	设备名称	45度波峰焊过炉夹具 / 波峰焊45°倾角导流槽治具
2	型号	WSTM-WAVE-45D系列
3	适用工艺	波峰焊（Wave Soldering）、DIP插件焊接
4	PCB摆放角度	45°倾角（相对波峰流向）
5	主体材质	耐高温合成石（碳纤维复合材料，品牌：依索拉/劳士领或等效）
6	耐温性能	持续260℃，短时350℃（30秒内）
7	热膨胀系数	极低，高温下尺寸稳定
8	表面电阻	10?-10?Ω（防静电）
9	定位精度	±0.05mm
10	治具与PCB间隙	0.1-0.3mm
11	导流设计	精密导流槽 + 30°边缘倒角
12	开窗精度	比焊盘大0.5-1mm
13	适用PCB尺寸	最小50×50mm，最大400×400mm（可定制）
14	治具厚度	5-8mm（按PCB重量和尺寸选择）
15	使用寿命	3万-5万次（正常使用条件下）
16	换型方式	模块化定位模块+开窗盖板，15分钟换型
17	外形尺寸	按PCB尺寸定制
18	重量	约1-5 KG（视尺寸而定）



购买/获取方式：

价格：根据PCB尺寸、开窗复杂度、导流槽数量等配置报价，请联系销售工程师获取详细方案。

购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

试用/演示：欢迎寄送PCB样品及Gerber文件至我司，免费进行45°倾角治具方案设计验证，并提供过炉测试报告。

六、服务对象/使用场景/案例分享

服务对象：

1. DIP插件生产线：PCBA加工厂中需要进行波峰焊的工序。

2. 电源/控制板制造商：电源板、电机控制板、家电控制板等多引脚器件密集的PCBA。

3. 汽车电子工厂：ECU、传感器、BMS等对焊接可靠性要求高的产品。

4. SMT后段组装线：混装工艺中需对通孔元件进行波峰焊的产线。



使用场景：

1. 高密度连接器焊接：多引脚连接器（如牛角座、排针）在0°摆放时极易连锡，45°倾角治具可显著降低桥接风险。

2. 电源板波峰焊：电源板上变压器、电解电容、整流桥等大元件密集，45°倾角配合导流槽确保焊锡均匀分布。

3. 汽车电子控制板：ECU等产品对焊接质量要求极高，45°倾角治具可提升焊接一致性和可靠性。

4. 多拼板批量生产：同一治具承载多块PCB同时过炉，45°倾角保证每块板焊接质量一致。

5. 高可靠性产品验证：航空航天、医疗设备等对焊点零缺陷要求的产品，通过45°倾角治具优化焊接工艺。



案例研究：

背景：某知名电源代工厂（美的集团）在生产空调控制板时，板上的24Pin排针在波峰焊后连锡短路率高达8%，需要大量人工补焊返修，严重影响生产效率和成本。排针排列方向与波峰流向呈0°（平行），焊锡在脱离引脚时极易拖出桥接[reference:21]。

方案：引入王氏天茂定制的45度波峰焊过炉夹具，将PCB以45°倾角相对波峰流向固定，同时治具在排针周围增加精密导流槽，引导焊锡顺畅脱离引脚。

成果：连锡短路率从8%降至0.5%以下，返修工时减少90%，单条产线年节省返修成本约15万元。客户工艺主管评价：“45°倾角看起来只是一个小小的角度变化，但效果立竿见影。配合导流槽设计，连锡问题基本解决了。王氏天茂工装治具对波峰焊工艺的理解非常专业。”





七、用户价值



· 受益1：大幅降低连锡短路率—— 45°倾角科学摆放+导流槽精准控锡，连锡风险降低60%-80%，焊接直通率提升至98%以上。

· 受益2：减少返修成本—— 连锡不良减少，人工补焊工时大幅下降，单条产线年节省返修成本可达10-20万元。

· 受益3：延长治具使用寿命—— 合成石材质耐高温、尺寸稳定，使用寿命3万-5万次，是普通玻纤治具的3-5倍，降低治具更换频率和采购成本。

· 受益4：提升焊接一致性—— 精密定位系统确保每片PCB保持相同45°姿态，批量生产中焊接质量高度一致。

· 受益5：保护SMT元件—— 精准开窗遮蔽非焊接区域，避免已贴装元件二次受热或焊锡污染。

· 受益6：快速换型—— 模块化设计，15分钟完成换型，适应多品种小批量生产需求。

· 受益7：满足大客户审核—— 立讯精密、美的等头部客户要求供应商具备波峰焊治具优化能力，该治具是验厂加分项。

· 受益8：无需修改PCB设计—— 仅通过治具角度优化解决连锡问题，无需改动PCB布局，降低设计成本和周期。
