一、产品概述

简介：

在SMT表面贴装生产中，元器件贴装偏移、极性反向、少锡连锡、异物污染等缺陷难以用肉眼及时发现，导致成品不良率居高不下。传统人工目检效率低、易疲劳，且无法适应高速流水线生产。

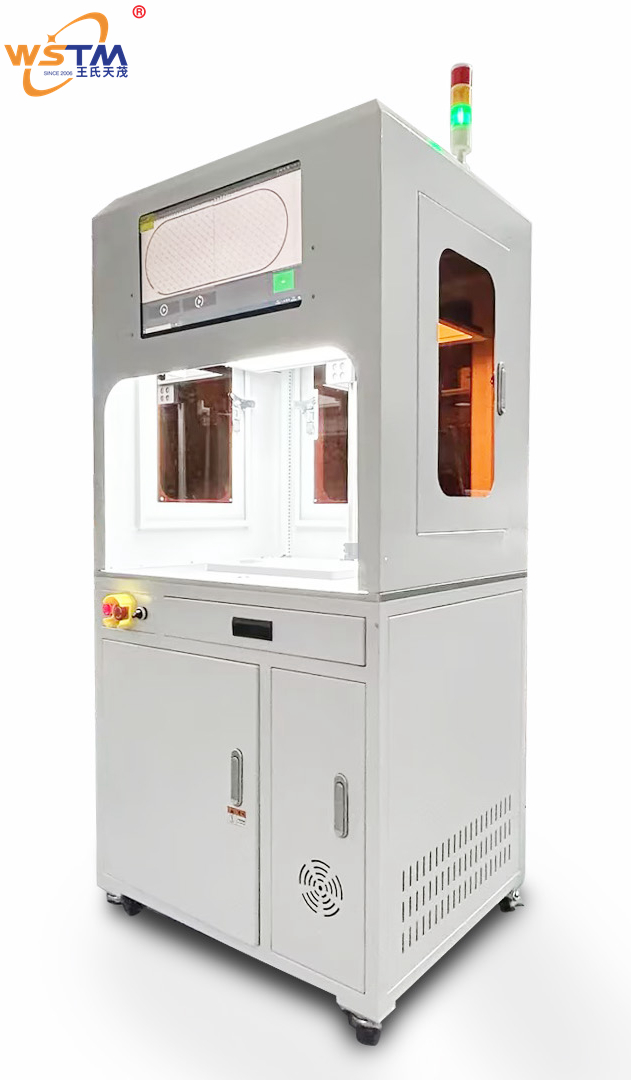

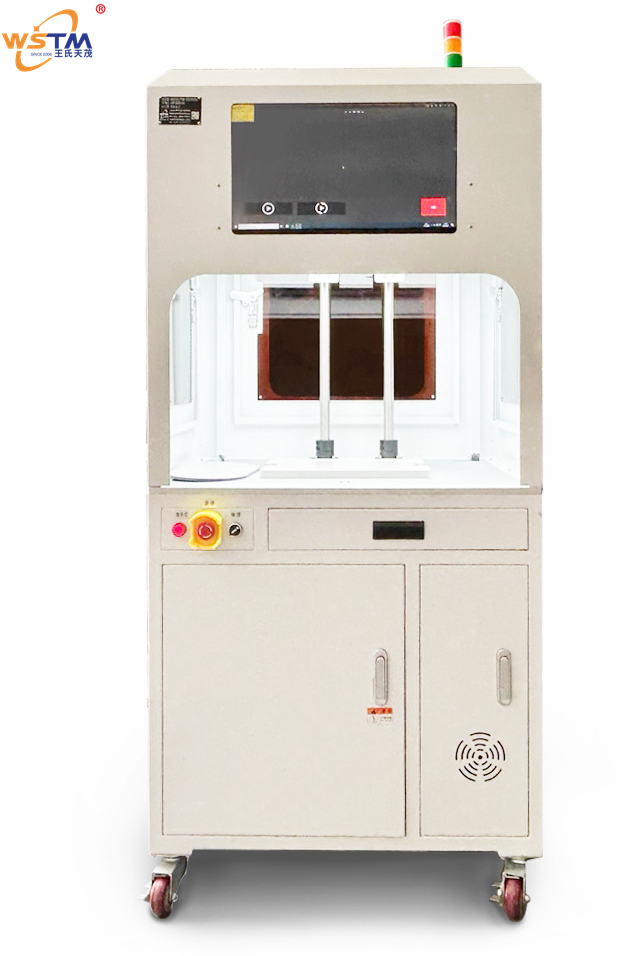

[产品名称：AOI（自动光学检测）非标定制自动化设备]是一款专为[SMT贴片生产线、PCBA代工厂、EMS电子制造服务企业] 设计的[自动化光学检测系统]。设备采用高分辨率工业相机+定制光源+图像处理算法，对PCBA上的元器件进行自动拍照、识别、比对，快速检出缺件、偏移、极性反向、立碑、桥接、少锡、异物等缺陷。可根据客户产品特点非标定制检测算法和机械结构，无缝集成于产线中，实现全自动在线检测。设备配套上位机软件，自动保存检测数据并支持对接MES，助力工厂实现零缺陷目标。

产品定位：核心产品 / 产线关键检测设备

盈利模式：直供 + ODM/OEM 非标定制（自动化测试系统ODM厂家）

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。

二、核心功能

功能1：高精度光学成像系统

· 描述：设备搭载5MP/10MP/20MP工业相机（可选），配合环形光、同轴光、侧光等多角度定制光源，可清晰捕捉PCBA上微小元器件的细节（最小检测元件尺寸：0201/01005）。自动对焦和自动亮度调节功能确保不同批次PCB均能获得稳定图像。

· 效益：高分辨率成像确保微小缺陷无所遁形；多角度光源适应不同材质（如陶瓷电容、黑色塑封IC）的检测需求。

功能2：智能图像识别与缺陷检测

· 描述：基于深度学习算法的传统图像处理技术，设备可自动识别以下缺陷：

o 缺件/多件

o 元器件偏移、旋转

o 极性反向（二极管、IC、LED）

o 立碑、侧立、翻面

o 桥接、少锡、无锡

o 引脚翘起、虚焊

o 异物、划伤、脏污

检测标准可编程，误报率≤1%，漏报率≤0.1%。

· 效益：代替人工目检，检测速度提升10倍以上，且一致性高，避免因人眼疲劳导致的漏检。

功能3：非标定制检测方案

· 描述：针对客户特定PCBA产品，我们提供非标定制服务：

o 定制相机分辨率、镜头倍率、光源角度

o 定制检测算法（如特殊字符识别、特定元件尺寸测量）

o 定制机械结构（与客户现有流水线无缝对接）

o 定制数据格式（对接MES/ERP系统）

· 效益：满足不同行业（汽车电子、医疗电子、消费电子）的特殊检测需求，实现“量体裁衣”式的自动化升级。

功能4：在线全自动检测，无缝集成产线

· 描述：设备可配置为在线式（皮带输送线与产线衔接）或离线式（人工上下料）。在线模式下，PCBA自动流入检测区，触发相机拍照，检测完成后自动流出，NG品可自动标记或由分拣机构剔除。

· 效益：无需人工干预，实现24小时连续检测，适应高速生产节拍。

功能5：检测数据统计与SPC分析

· 描述：上位机软件自动记录每块PCBA的检测结果，生成缺陷分布图、良率趋势图、缺陷类型饼图等。支持导出检测报表（CSV/Excel/PDF），并可对接MES系统实时上传数据。

· 效益：通过数据分析可发现缺陷高发位置（如某个器件频繁偏移），指导贴片机校准和工艺优化。

功能6：快速换型与多配方管理

· 描述：软件支持存储100种以上PCBA的检测配方（检测区域、检测算法、判定阈值）。换型时，操作员选择对应配方或扫描PCB条码，设备自动加载参数，无需重新编程。

· 效益：15分钟内完成换型，适应多品种小批量生产。

功能7：防静电与安全防护

· 描述：设备机身采用防静电喷涂，传送带为防静电材质。配备急停按钮、安全光幕（可选），保障操作人员安全。

· 效益：保护PCBA免受静电损伤，符合电子制造安全规范。



三、技术亮点/独特卖点

亮点1：深度学习算法，精准识别复杂缺陷

针对传统算法难以检测的极性反向、字符模糊、虚焊等缺陷，引入深度学习模型，通过大量样本训练，实现高准确率识别。

亮点2：非标定制能力，适配各类PCBA

作为自动化测试系统ODM厂家，我们不仅提供标准AOI设备，更可根据客户产品特点定制相机、光源、机械结构和算法，真正实现“按需定制”。

亮点3：模块化光源，适应不同元件

采用可编程多角度RGB光源，可针对不同颜色元器件（如黑色IC、白色连接器、绿色PCB）自动切换最佳照明方案，提高图像对比度。

亮点4：离线编程+在线调试，换线高效

通过Gerber文件离线编程，大幅减少在线调试时间；支持在线微调检测窗口，灵活应对来料批次差异。

亮点5：MES深度对接，实现质量追溯

检测数据实时上传MES，绑定PCBA SN码，为质量追溯提供依据。同时支持与贴片机、回流焊等设备联动，实现闭环控制。

亮点6：王氏天茂工装夹具一站式配套

作为专业的测试治具厂家，我们不仅提供AOI设备，还可配套提供SMT过炉载具、波峰焊治具、ATE测试治具等全系列产品，助客户实现生产线工装的一站式采购。



四、和竞争对手相比的优势

序号	对比维度	王氏天茂WSTM解决方案	市场普通AOI设备
1	定制能力	非标定制（相机/光源/算法/机械结构全定制）	标准机型为主，定制周期长
2	检测算法	深度学习+传统算法，极性/字符/虚焊精准识别	传统算法为主，复杂缺陷漏检率高
3	最小检测元件	0201/01005	0402/0201
4	误报率/漏报率	误报率≤1%，漏报率≤0.1%	误报率3-5%，漏报率0.5-1%
5	光源配置	可编程多角度RGB光源，自适应元件颜色	固定环形光或单色光
6	换型效率	配方管理，15分钟换型	30-60分钟
7	数据对接	MES实时上传，支持SPC分析	仅本地保存，需手动导出
8	产线集成	在线/离线可选，可定制传送带高度	固定高度，需改造产线
9	价格	高性价比（ODM厂家直供）	品牌溢价高
10	客户案例	立讯精密、美的等头部客户已验证	多为中小工厂
11	品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	参差不齐



五、产品规格/技术参数

序号	项目	详细参数
1	设备名称	AOI（自动光学检测）非标定制自动化设备
2	型号	WSTM-AOI系列
3	检测对象	SMT贴片后的PCBA、DIP焊接后的PCBA
4	检测缺陷类型	缺件、偏移、极性反向、立碑、桥接、少锡、异物、划伤、虚焊等
5	相机分辨率	标配5MP（可选10MP/20MP）
6	最小检测元件	0201（0.6×0.3mm）/ 01005（0.4×0.2mm）
7	检测精度	±0.01mm
8	光源类型	可编程多角度RGB环形光+同轴光+侧光（按需定制）
9	检测速度	在线模式：≤15秒/板（300×200mm PCB）
10	误报率	≤1%
11	漏报率	≤0.1%
12	算法类型	深度学习+传统图像处理
13	配方存储	支持100种以上PCBA型号
14	传送方式	在线：皮带输送（宽度可调）；离线：手动上下料
15	数据接口	以太网，支持MES对接
16	工作电压	AC 220V 50Hz
17	工作气压	无需气源
18	外形尺寸	按产线定制（在线式典型：1000×800×1500mm）
19	重量	约200-400 KG



购买/获取方式：

· 价格：根据检测精度、相机配置、是否在线式等报价，请联系销售工程师获取详细方案。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

· 试用/演示：欢迎寄送PCBA样品至我司实验室，免费进行AOI检测方案验证并出具报告。



六、服务对象/使用场景/案例分享

服务对象：

1. SMT贴片加工厂：需要在线检测贴片质量。

2. PCBA代工厂（EMS）：为汽车、医疗、消费电子客户提供高可靠性产品。

3. 汽车电子供应商：对零缺陷有严格要求。

4. 医疗电子生产商：需要检测记录可追溯。

5. 科研院所/军工单位：特殊定制需求。



使用场景：

1. 回流焊后在线检测：检测焊接质量（桥接、少锡、虚焊）。

2. 贴片后炉前检测：检测元器件偏移、极性反向，及时返修。

3. 组装前PCBA全检：确保进入下一工序的PCBA无缺陷。

4. 汽车电子零缺陷要求：配合MES实现100%检测数据追溯。

5. 多品种小批量产线：快速换型能力满足频繁换线需求。



案例研究：

背景：某知名汽车电子Tier 1供应商（立讯精密）在SMT生产中发现，0.4mm pitch的QFP芯片引脚桥接缺陷偶发，人工目检无法及时发现，导致成品流向后续组装造成批量返工。客户要求引入AOI设备实现100%在线检测，且误报率必须低于1%。

方案：王氏天茂根据客户产品特点，非标定制了一台在线式AOI设备，搭载10MP相机和可编程多角度光源，针对QFP芯片训练深度学习模型，精准识别桥接和虚焊。设备无缝集成于回流焊后传送带，检测数据实时上传MES。

成果：上线后，桥接缺陷的漏报率降至0.05%，误报率0.8%，彻底杜绝了缺陷品流入后道工序。客户质量总监评价：“王氏天茂的AOI设备不仅检测精度高，而且定制周期短、服务响应快。作为自动化测试系统ODM厂家，他们真正懂我们的需求。”



七、用户价值

· 受益1：提升检测效率—— 在线全自动检测，速度达15秒/板，比人工目检快10倍以上。

· 受益2：降低漏检率—— 深度学习算法精准识别复杂缺陷，漏报率≤0.1%，避免缺陷品流出。

· 受益3：节省人力成本—— 一台AOI可替代3-5名目检人员，6-12个月回本。

· 受益4：满足零缺陷要求—— 100%全检，数据可追溯，满足汽车电子等行业严苛标准。

· 受益5：快速换型—— 配方管理+离线编程，15分钟切换产品型号。

· 受益6：数据驱动改善—— SPC分析报表帮助定位高发缺陷，指导贴片机校准和工艺优化。

· 受益7：非标定制灵活—— 作为ODM厂家，可完全按客户需求定制，适应特殊检测要求。



综合受益：
