一、工装治具 & 夹具产品概述

1．治具简介

直流充电器（手机快充、笔记本适配器、电动工具电源）需严格检测输入、输出精度、纹波、效率、保护功能、快充协议等参数。传统测试依赖多台仪表 + 人工接线，存在接线乱、易短路、效率低、数据不可追溯三大痛点，尤其无法满足多快充协议全检要求。

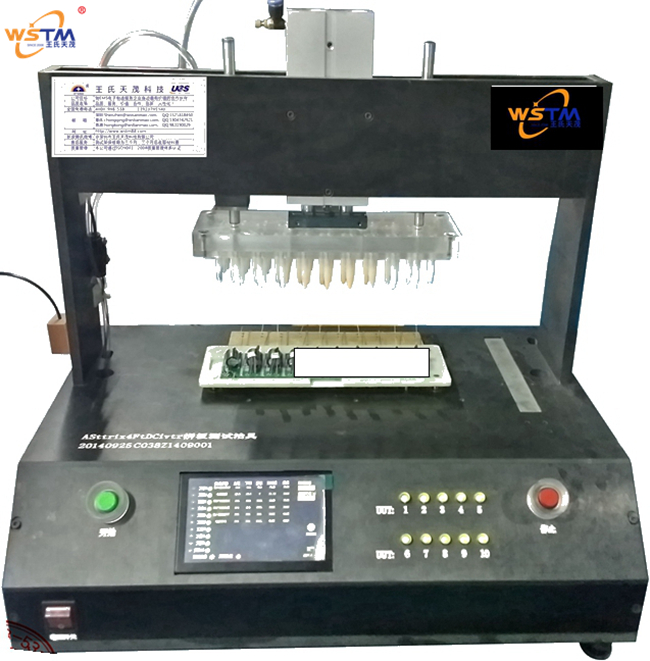

本产品由深圳市王氏天茂科技有限公司研发，是专为DC 充电器 PCBA设计的气动测试治具 + 单片机测试治具。采用黑色电木板主体、10mm 电木面板、防静电玻纤载板 + 电木压板，由SMC 气缸驱动压合，实现 PCBA 与德国 INGUN 探针精准接触；搭载32 位嵌入式单片机 + 7 寸触摸屏，自动完成电压 / 电流 / 纹波 / 效率 / 保护 / 快充协议全参数测试，数据可上传 MES，是电源企业产线品质升级的核心装备。

2．产品定位

利润产品 / DC 充电器 PCBA 专用电流电压 FCT 测试解决方案

3．盈利模式

直供 + ODM/OEM 定制

---

二、工装治具 & 夹具核心功能

1. 功能 1：SMC 气动模组与 INGUN 探针高可靠连接

描述：黑色电木板全封闭框架；PCBA 放入防静电载板仿形槽，双手启动，SMC 气缸驱动压板下压；矩阵式 INGUN 探针（高频 + 大电流）接触 AC/DC/ 协议引脚；气路带调压阀与单向阀，失气不断压。

效益：替代人工鳄鱼夹，杜绝 AC/DC 短路风险；INGUN 探针接触电阻≤20mΩ，寿命≥20 万次，大电流（0~10A）不发热、不虚接，为纹波测量提供无噪环境。

2. 功能 2：嵌入式系统与 7 寸触摸屏智能测控

描述：以 32 位 ARM 单片机为核心，通过 SPI/I2C 管理 ADC、电子负载、程控电源、协议模块；7 寸触摸屏操作：选型号、看曲线、判结果，一键换型。

效益：触控界面简单，新人 5 分钟上手；嵌入式毫秒级响应，精准捕捉短路 / 过压保护瞬时动作，无 PC 延迟漏判。

3. 功能 3：DC 充电器 PCBA 全参数自动化测试

描述：一键启动自动完成全项目测试：

(1) 输入特性：AC90~264V、频率、输入电流、待机功率、浪涌

(2) 输出精度：电压精度、负载 / 线性调整率

(3) 电流纹波：额定电流、限流点、纹波噪声（20MHz）

(4) 转换效率：多负载点效率，满足六级能效 / CoC

(5) 保护功能：过压、过流、短路、反接 / 倒灌保护

(6) 快充协议：PD/PPS/QC2.0/3.0，D+/D-/CC 波形解码

(7) 温度应力：NTC 采样（可选温箱接口）

·     效益：人工 3 台仪表≥5 分钟 → 45 秒内全自动完成；测试覆盖率30%→100%，确保效率、纹波、保护功能零缺陷出厂。

4. 功能 4：数据追溯与可视化报告

描述：测试数据与条码绑定，自动生成 PDF/CSV 报告（效率曲线、纹波截图）；触摸屏查历史，LAN/RS485 上传 MES 做 CPK 统计。

效益：告别纸质记录；售后投诉 1 分钟调取原始数据，精准定位问题。

---

三、本工装治具 & 夹具的技术亮点｜独特卖点

1. 亮点 1：高动态电子负载 + 毫瓦级精准采集

内置四象限电子负载（0-20V/0-10A）+24 位 ADC，精准捕获轻载→满载动态电压跌落，专业验证 Burst Mode 突发特性。

2. 亮点 2：7 寸触摸屏一体化操作台

万用表、示波器（纹波）、电子负载界面合一显示；异常红色高亮，自动诊断故障（如 “输出过压保护失效”）。

3. 亮点 3：快充协议物理层深度解析

通过 INGUN 高频探针抓取 D+/D-/CC 波形，硬件解码 PD/QC/PPS，识别 “充电断续、不识别” 等隐性故障。

4. 亮点 4：工业级气动 + 防静电安全设计

黑色电木板 + 防静电载板 / 压板，杜绝 ESD 与耐压风险；SMC 气缸隔离强电，符合 CE/FCC 安规。

---

四、本工装治具 & 夹具和竞争对手相比的优势



对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
测试集成度	AC/DC + 纹波 + 效率 + 快充协议一机集成	多仪表分散测试，频繁换线
交互方式	7 寸触控，图形化 + 自动诊断	数码管 / PC 软件，操作复杂
精度速度	24bit ADC，全自动 < 45 秒	人工调负载，≥5 分钟，数据漂移
探针压合	INGUN 探针 + SMC 气缸，稳定可靠	鳄鱼夹 / 简易顶针，压降大
快充协议	硬件解码 PD/QC/PPS	仅测固定电压，无法验证协议
数据追溯	条码绑定 + 自动曲线报告	人工抄录，无追溯

---

五、工装治具 & 夹具的产品规格｜技术参数



参数类别	详细规格
外形尺寸	非标定制（常规约 400×350×300mm）
主体结构	黑色电木板框架
面板 / 载板 / 压板	10mm 电木板 / 防静电玻纤载板 / 防静电电木压板
驱动	SMC 气缸，0.4-0.6MPa
探针	德国 INGUN（大电流 + 高频组合）
控制核心	32 位 ARM 嵌入式单片机
显示操作	7 寸工业电容触摸屏
测量范围	电压 0-300V，电流 0-10A（可扩 20A）
精度	电压 ±0.05%，电流 ±0.1%，纹波 20MHz
内置负载	可编程电子负载，0-150W/300W 可选
测试项目	输入、输出精度、调整率、纹波、效率、保护、PD/QC 快充
数据接口	LAN/RS485/USB，支持 MES
适用产品	手机快充、PD 适配器、笔记本电源、电动工具充电器
安全防护	双手启动、漏电保护、防夹、急停

---

六、购买 / 获取方式



项目	内容
价格模式	非标定制，按 PCB 尺寸、参数、协议评估报价
购买渠道	电话 / 邮箱直供，技术评估后定制采购

---

七、服务对象 / 使用场景 / 案例分享

1．服务对象：华东某知名快充电源 ODM 大厂

（1）使用场景

PCBA 流水线 FCT 终检。放板→双手启动→气缸压合→扫码→自动测各档位精度 / 纹波 / 效率 / 协议→45 秒出结果→上传 MES→解锁。

（2）案例研究

原人工测试≥4 分钟 / 片，无法排查 PD 协议间歇性故障。导入 WSTM 治具后：

① 日产能：600 片→1800 片

② 拦截效率不良1.2%、协议时序不良0.7%

③ 年度退货率下降40%，减少损失超百万元

---

八、用户价值

1. 受益 1：效率 / 纹波全检，杜绝临界不良

高精度全覆盖测试，确保能效六级达标，无漏检。

2. 受益 2：协议物理层解码，隐性故障全拦截

精准识别充电断续、不识别等常规负载无法测出的问题。

3. 受益 3：去技能化 + 安全隔离

触屏简易操作，不依赖熟练电工；全封闭气动隔离高压，防触电、防短路。

4. 综合受益

集气动稳定、INGUN 精准、嵌入式高效于一体，在保障安全前提下，大幅提升电源产品出厂直通率。

---
