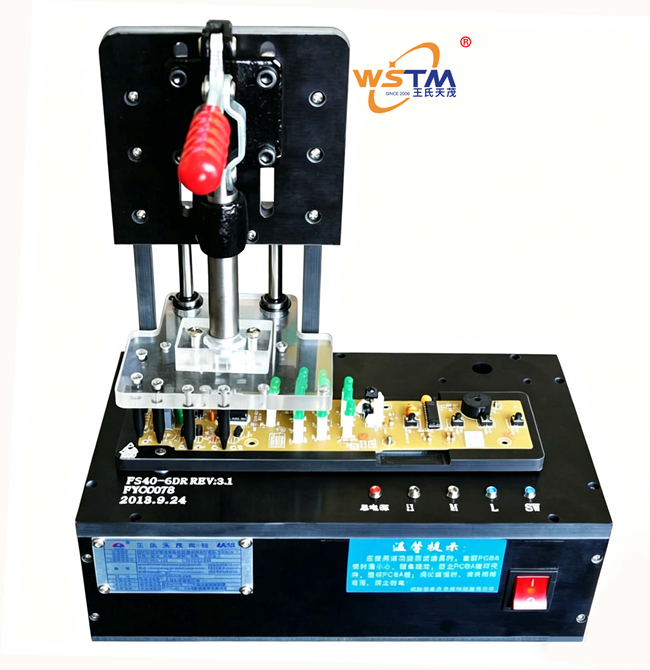

[（Midea美的）电风扇PCBA功能测试架]
- 产品简介：一夹即测，LED灯直观显示结果，为美的电风扇控制板PCBA提供高效精准的手动功能全检方案
- 咨询热线：26016267
-
一、工装治具 & 夹具产品概述
1、治具简介
2、产品定位
3、盈利模式
二、工装治具 & 夹具核心功能
1、黑色电木板底盒与305E快速夹配直线导柱精密压合结构
描述：
效益：
2、电风扇控制板PCBA全功能一站式手动测试
描述：
（1）电源管理及上电测试—— 控制板接通AC220V供电后，内部AC-DC转换电路将交流电压转换为5V或3.3V直流低压供MCU及控制电路工作。测试时验证上电后MCU是否正常启动、电源指示灯是否亮起、各路直流电压是否正常，确保控制板供电系统正常工作。
（2）风速档位调速功能测试—— 电风扇的核心功能之一。通过依次操作控制板上的风速按键（或外接按键模拟触发），分别测试高（热）、中（热）、低（热）各风速档位的输出是否正常。微电脑控制式电风扇采用双向晶闸管驱动电机绕组，各档位对应不同的导通角。通过LED指示灯直观显示各档位驱动信号的输出状态——指示灯按照对应档位依次亮起表示调速功能正常，某档位对应指示灯不亮则表示该档位存在故障-18。
（3）摇头/扫风控制功能测试—— 验证控制板的摇头电机驱动功能。操作员按下摇头控制按键后，对应双向晶闸管应输出驱动信号以控制摇头同步电机工作。通过LED指示灯直观显示摇头功能的输出状态——指示灯亮起表示该功能正常，不亮则表示该输出通道故障。
（4）定时功能测试—— 电风扇控制板通常集成了定时关机功能。测试时验证定时设定按键功能是否正常、定时时间显示是否正确、定时到达后是否自动关闭全部输出。通过LED指示灯显示各定时档位的设定与执行状态。
（5）模式选择功能测试—— 现代电风扇通常支持多种送风模式（如正常风、自然风、睡眠风等）。测试时依次切换各模式，验证控制板MCU在不同模式下的控制逻辑是否正确——包括风速变化规律及输出控制信号是否符合设计要求。通过LED指示灯直观显示各模式下对应功能的输出状态。
（6）按键功能测试—— 对控制板上的各物理按键进行逐一测试验证。电风扇控制板上通常设有开/关按键、风速调节按键、摇头按键、定时按键、风类选择按键等多个功能按键。测试时逐按键确认按下后对应功能响应正确，通过对应LED灯亮灭状态验证按键通断功能正常，防止按键虚焊或接触不良导致成品风扇功能缺失。电子板上的各按键及指示灯是否正常工作是电路板全检的关键检验项目，相应输出不正常、按键不正常、指示灯不正常均判定为不合格-18。
（7）红外遥控接收功能测试—— 对红外遥控接收电路进行功能验证。使用标准遥控器对准控制板的红外接收头发射遥控信号，验证控制板是否能正常接收并解码遥控指令，按照遥控器发送的指令正确执行对应功能-18。通过LED指示灯直观显示遥控接收结果的解码与响应状态。
（8）LED指示灯与显示功能检测—— 验证控制板上各LED指示灯的亮度、颜色及闪烁模式是否符合设计要求。电风扇控制板上通常设有电源指示灯、档位指示灯、定时指示灯及模式指示灯等多颗LED，通过目视检查各LED灯亮灭状态与对应功能是否一致。电子板上的各指示灯是否正常亮、各按键是否正常是电路板全检的重要内容-18。
（9）负离子/冷风等附加功能测试—— 部分型号电风扇控制板集成负离子发生器驱动电路或冷风输出控制功能。测试时验证对应输出通道在功能开启后是否正常输出驱动信号，通过LED指示灯直观显示这些附加功能的输出状态-18。
（10）外观目视检查—— 在功能测试同步进行板上的元件装配外观目检，确认有无元件高、破损、漏插、错插、反插、气孔、通孔、虚焊、少焊、连焊、起铜皮等现象，电子板表面干净，元器件排布整齐-18。
效益：
3、LED灯直观点亮显示测试结果，纯硬件免软件操作
描述：
效益：
三、技术亮点与独特卖点
1、电风扇全功能测试一站式集成
2、LED灯一对一功能直观显示结果
3、黑色电木板底盒+有机玻璃透明压板
4、305E快速夹配直线导柱自锁恒压机制
5、纯硬件架构免软件维护
6、美的集团环境电器事业部定制方案
四、操作注意事项
1、操作前准备
（1）夹具外观检查：每次使用前检查黑色电木板底盒有无裂纹或变形、305E快速夹动作是否顺畅、直线导柱有无异物卡滞；检查华容探针针头有无弯折、氧化或污染；检查有机玻璃压板有无裂纹或划伤；检查船型总开关动作是否灵敏可靠；检查各LED指示灯通电后能否正常点亮。
（2）静电防护确认：操作员须正确佩戴防静电手环并可靠接地，工作台面铺设防静电台垫。全检前检验员要先检查是否放好绝缘垫、佩戴好静电环、有无穿绝缘鞋。电风扇控制板PCBA上集成MCU主控芯片等静电敏感器件，装板及取板全程必须落实静电防护措施-18。
（3）工装预检与仪表确认：全检前检验员要提前调试好工装，确认工装无掉线、无短路、电源开关灯亮。外接AC220V电源接线无误，船型总开关确认处于断开状态。仪器、工装要提前调试好方可投入使用。待测控制板应在上一工序通过外检员抽检合格后才进入全检环节-18。
（4）确认电源开关处于关闭状态：手握快速夹夹手手柄，将夹手打开，做好装板准备。
2、装板操作规范
（1）断电装板：在安装或拆卸电风扇控制板PCBA前，务必确认船型总开关已置于“断开”位置，确认电源开关处于关闭状态。严禁在通电状态下进行PCBA的装入或取出操作。
（2）轻拿轻放：取放电风扇控制板PCBA时须捏持板边，避免直接接触MCU主控芯片、双向晶闸管、红外接收头及AC-DC转换电路等关键元器件区域，防止手上汗渍与油脂污染焊盘表面导致长期氧化。
（3）定位确认：将控制板PCBA放入载板定位槽时，将风扇控制板功能测试架载板上，确认PCBA板没放反，确认PCBA板已平整放于治具板上。载板仿形定位槽具有一定防呆功能——方向错误时PCBA无法正常放入。通过有机玻璃压板观察PCBA位置是否正确。严禁在PCBA未完全入槽时强行压合。
（4）压合操作：缓慢拉下305E快速夹，通过有机玻璃压板直观观察探针与PCBA测试焊盘的对位接触情况，确认探针已对准各测试点后再将快速夹锁紧到位。由直线导柱精确导向，确保华容探针的压缩量适中，既不虚接也不顶坏PCB焊盘。
3、测试过程规范
（1）上电前确认：闭合船型总开关前，确认AC220V电源输入接线正确牢固。确认所有LED指示灯处于初始熄灭状态或待机指示状态正常。
（2）测试项目执行顺序：建议按以下顺序执行——先上电确认电源指示灯亮起，验证控制板正常启动；然后依次验证各风速档位（高档→中档→低档），逐档按下对应按键并确认对应LED灯点亮；再验证摇头功能（按下摇头键确认对应灯亮）；接着测试定时功能（逐档按下定时键确认对应灯亮）；然后切换模式选择（正常风→自然风→睡眠风，切换对应灯亮）；随后使用遥控器测试红外遥控接收功能（按下各遥控按键确认对应功能灯正确响应）；最后验证负离子/冷风等附加功能。电子板上的各按键和指示灯应按顺序逐一验证，确保全部功能正常响应。
（3）检测结果判定与处理：各功能对应LED灯正常亮起即判定为该功能合格。若某一功能对应LED灯不亮，则判定该路输出不正常。不接受遥控、按键不正常、指示灯不正常均判定为不合格品。检验过程中合格品和不合格品要放在指定区域，检验完后应贴QC标贴-18。
（4）外观目视抽检：主板上的元件装配须进行外观检查，确认有无元件高、破损、漏插、错插、反插、气孔、通孔、虚焊、少焊、连焊、起铜皮等现象。电子板表面干净，元器件排布整齐。其中元件装配质量、焊接质量及电子板表面洁净度等为抽检项目-18。
（5）异常情况处理：若在测试过程中发现PCBA异常发热、冒烟、异味、继电器异响，或多个LED灯同时异常亮起或全部不亮，立即将船型总开关置于“断开”位置切断总电源，将异常PCBA隔离至不良品区并贴不合格标签，做好详细记录。异常件放入不合格品区，通知产线技术人员排查原因-18。
（6）生产数据记录：全检完成后统计当日检验情况，记录并做好每天的日报表，做好报表交组长处-18。
4、设备维护与保养
（1）严禁带电维护：更换载板、清洁探针或检查内部连线前，必须关闭船型总开关，拔掉AC220V电源输入线并确认夹具完全断电。
（2）探针清洁与更换：定期（建议每班次或每500次测试）用工业无水酒精与无尘布轻擦华容探针针头，去除氧化层与助焊剂残留。发现探针针头磨损、弯曲或弹力衰减时及时进行单支更换。
（3）直线导柱润滑保养：建议每周加注适量润滑脂于直线导柱表面，确保滑动顺畅无卡滞。定期用清洁布擦拭导柱表面灰尘及异物。
（4）日检日清：每日下班前确认船型总开关已断开、AC220V电源输入线已拔掉。确认305E快速夹处于无压合状态（松开位置）。清扫载板上的灰尘，用干布擦拭探针区域和电木板表面，用防尘罩遮盖夹具。
五、与竞争对手对比
王氏天茂（WSTM）与行业传统方案对比表
|
对比维度
|
王氏天茂（WSTM）
|
行业传统方案
|
|
测试整合度
|
风速调速（高/中/低档）+摇头控制+定时功能+模式选择+遥控接收+按键检测+LED指示+附加功能，一站式集成测试
|
各功能模块分散测试，控制板需多次搬运流转
|
|
结果显示方式
|
LED灯一对一显示各项功能测试结果，无需外接仪表或上位机软件
|
需外接万用表逐项测量或依赖示波器判读，操作繁琐
|
|
主体材质与结构
|
黑色电木板底盒+黑色玻纤板载板+有机玻璃透明压板，绝缘防静电，操作可视化
|
普通亚克力或薄铝板，长期使用易变形且无透明观察窗
|
|
压合机构
|
305E快速夹+直线导柱，90度垂直下压，过死点自锁恒压，装夹小于5秒
|
简易肘夹或手动按压，压力不均且易疲劳
|
|
探针品牌
|
华容探针，阻抗低、弹力衰减小、寿命≥10万次
|
杂牌探针，弹力衰减快，接触不良频繁
|
|
控制方式
|
纯硬件架构，无嵌入式系统，免软件维护
|
部分方案依赖PLC或PC，维护成本高、抗干扰性差
|
|
操作安全性
|
船型总开关一键断电+电木板绝缘主体+AC220V规范供电
|
单开关控制或无安全开关，防护措施不足
|
|
客户验证
|
美的集团环境电器事业部（广东美的环境电器制造有限公司）定向使用
|
缺乏家电头部企业批量验证案例
|
|
行业经验
|
Since 2006，国家高新技术企业，测试治具行业十大品牌
|
缺乏电风扇行业专用治具设计经验
|
六、产品规格与技术参数
电风扇控制板功能测试治具规格表
|
参数类别
|
详细规格
|
|
设备名称
|
电风扇控制板功能测试治具(Midea/美的FTS30-8A电风扇FCT功能测试治具)
|
|
外形尺寸
|
非标定制（根据电风扇控制板PCBA外形尺寸及测试点布局设计）
|
|
主体结构
|
黑色电木板底盒+黑色玻纤板载板（仿形定位）+有机玻璃压板（透明可视）
|
|
驱动机构
|
305E快速夹+直线导柱，垂直下压，过死点自锁恒压
|
|
供电方式
|
AC220V供电+船型总开关
|
|
测试工位
|
单路测试
|
|
测试探针
|
华容测试探针（根据测试点类型匹配尖头、锯齿头等头型）
|
|
探针寿命
|
≥10万次
|
|
结果显示
|
LED灯一对一显示各项功能测试结果，灯亮表示该功能正常
|
|
控制方式
|
纯硬件结构，无嵌入式系统，无上位机软件
|
|
适用产品类型
|
电风扇控制板PCBA、电暖器控制板PCBA、各类家电控制板PCBA，典型型号为美的FTS30-8A
|
|
测试功能项
|
电源管理及上电测试、风速档位调速功能（高/中/低档）、摇头/扫风控制、定时功能、模式选择（正常风/自然风/睡眠风）、按键功能、红外遥控接收、LED指示灯与显示功能、负离子/冷风等附加功能、外观目视检查
|
|
适用标准参考
|
GB 4706.1（家用和类似用途电器的安全）、GB 4706.27（电风扇的特殊要求）、美的环境电器产品可靠性测试检验标准
|
七、购买 / 获取方式
定制工装治具信息表
|
项目
|
内容
|
|
价格模式
|
工装治具为非标定制，需根据电风扇控制板PCBA的Gerber文件、外形尺寸、按键通道布局、功能配置及测试需求评估后报价。
|
|
购买渠道
|
电话/邮箱直供：可通过销售热线/电子邮件与王氏天茂公司取得联系，经技术评估与具体洽谈后完成定制采购。
|
