一、产品概述

简介：

随着电子产品复杂度不断提升，PCBA功能测试已从简单的电压/电流测量扩展到包含通讯协议、传感器校准、固件验证等多维度检测。传统手动测试或半自动工装已无法满足批量生产的效率与一致性需求。

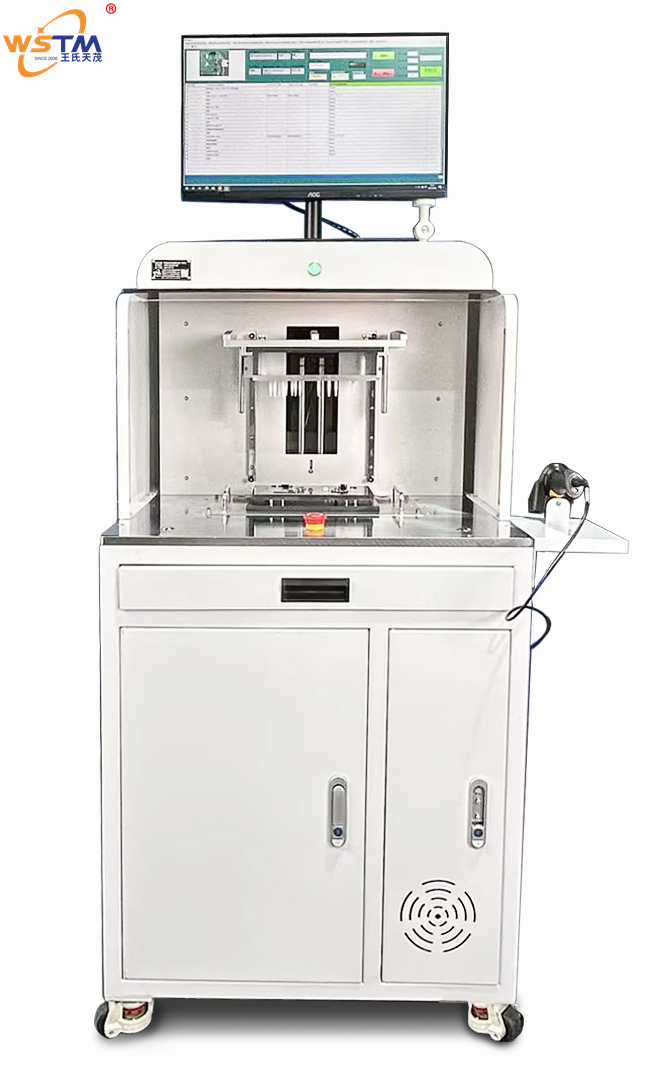

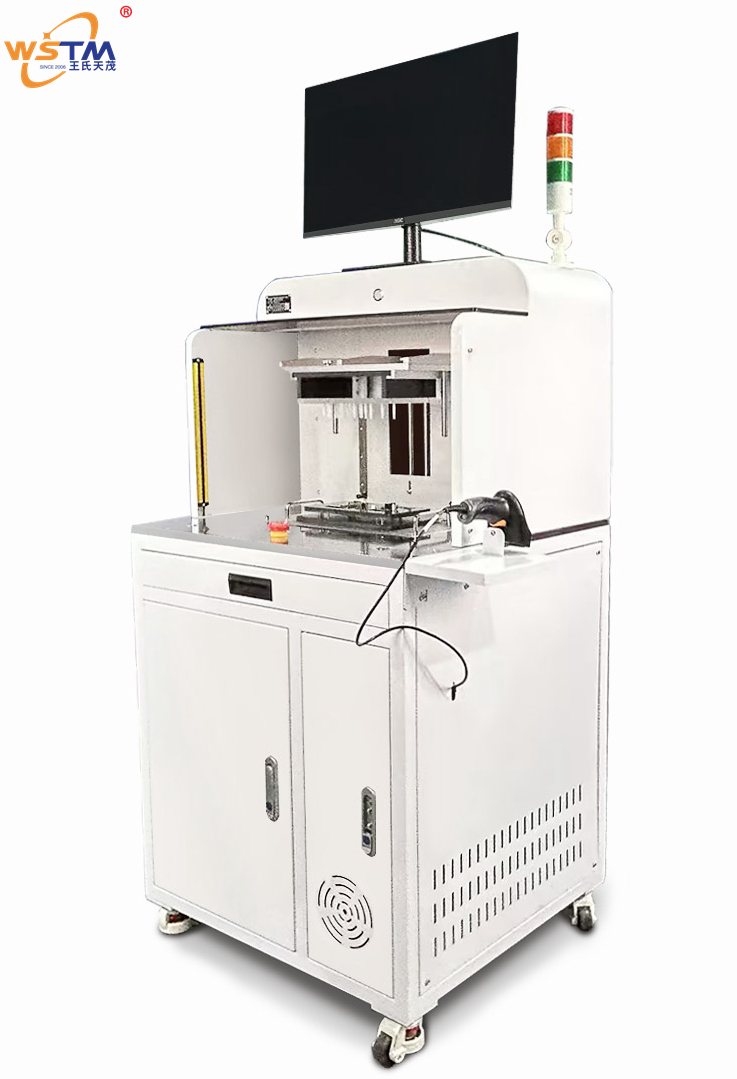

[产品名称：PCBA自动化测试设备（ATE测试治具）]是一款专为[PCBA代工厂、EMS电子制造服务企业、汽车电子/医疗电子/消费电子生产商] 设计的[非标定制自动化测试系统]。设备集成上位机测试软件、精密气动压合治具、可编程电源、电子负载、数据采集卡、通讯模块等资源，可完成电压/电流/功率测试、固件烧录与校验、通讯功能验证、传感器校准、保护功能测试等ATE（自动测试设备）全功能检测。系统采用PC上位机统一控制，测试数据自动保存并支持对接MES，实现PCBA质量的全流程可追溯。



产品定位：核心产品 / 产线关键质量门

盈利模式：直供 + ODM/OEM 非标定制

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。



二、核心功能

功能1：气动压合+精密探针，高效可靠接触

· 描述：设备采用气动压合结构，由SMC/亚德客气缸驱动针床上下运动，使测试探针与PCBA测试点自动压合导通。压合压力通过精密调压阀调节（0.1-0.6MPa），确保每块PCBA接触压力一致。配合防呆限位开关和安全光幕，保障操作安全。

· 效益：相比手工压合或手动夹紧，气动压合速度快（单次<1秒）、压力均匀，消除接触不良风险；探针使用寿命高达10万次以上。

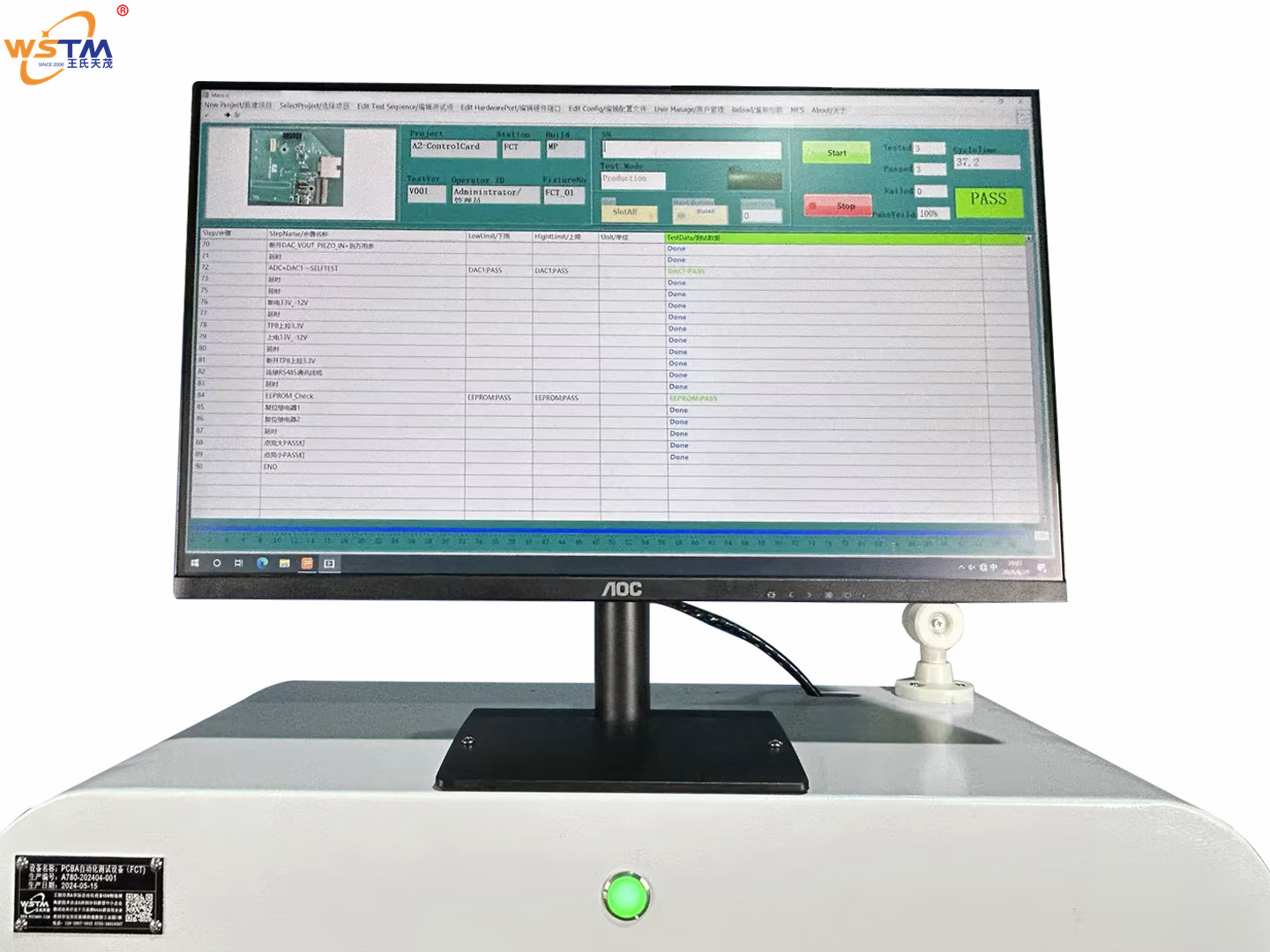

功能2：PC上位机软件智能管控

· 描述：系统配套上位机测试软件（Windows平台），功能包括：

o 参数配置：设置电压/电流合格范围、负载条件、测试时序等

o 配方管理：支持100种以上PCBA型号参数存储，一键调用

o 实时监控：动态显示电压/电流曲线、测试进度、PASS/NG结果

o 数据存储：测试数据自动保存至本地数据库，支持导出CSV/Excel

o MES对接：通过以太网接口实时上传测试数据

· 效益：实现测试过程全数字化管理，操作员仅需扫码、放板、按启动键，大幅降低对人员技能的依赖。



功能3：全功能ATE测试，覆盖主流项目

· 描述：根据客户PCBA类型定制测试项目，典型测试内容包括：

o 电压/电流/功率：输入输出电压/电流、功率、效率

o 固件烧录与校验：在线烧录MCU/Flash，并校验校验和

o 通讯功能：CAN、RS485、以太网、蓝牙、WiFi等协议收发测试

o 传感器校准：压力、温度、霍尔、光感等传感器零点/满量程校准

o 继电器/电机驱动：检测控制信号及负载响应

o 保护功能：过流、过压、短路保护动作值及响应时间

o LED/按键：指示灯颜色/亮度检测，按键回读

所有测试项由上位机自动执行、自动判定，无需人工干预。

· 效益：一站式完成PCBA全部功能验证，避免多台设备流转，测试效率提升5-10倍。



功能4：多通道并行测试（可选）

· 描述：设备可配置为双工位或四工位并行架构，每个工位独立控制。操作员可交替上下料，测试系统自动轮询。

· 效益：大幅提升产线吞吐量，设备利用率可达95%以上。



功能5：MES数据追溯与报表分析

· 描述：设备与客户MES系统实时通讯，每块PCBA的SN码、所有测试项的实测值、判定结果、测试时间等信息自动上传。系统可生成批次报表、CPK/SPC分析图表。

· 效益：满足汽车电子、医疗电子等行业对质量追溯的严格要求，为工艺改进提供数据支撑。



功能6：模块化针床与快速换型

· 描述：测试治具采用模块化针床设计，针对不同PCBA的测试点布局，只需更换探针板和定位底座，15分钟内完成换型。测试软件支持配方管理，一键加载对应型号的测试参数。

· 效益：适应多品种小批量生产模式，大幅降低换线时间和工装投入。



功能7：安全防护与防静电设计

· 描述：设备配备急停按钮、安全光幕（可选），紧急情况下立即切断电源和气源。治具主体采用防静电电木板，表面电阻10?-10?Ω，保护PCBA上敏感元件。

· 效益：保障操作员安全，降低ESD损伤风险。



三、技术亮点/独特卖点

亮点1：ATE全功能集成，一机顶多机

一台设备集成可编程电源、电子负载、数字万用表、示波器、通讯模块等仪器功能，替代传统多台仪器组合，节省产线空间和投资。



亮点2：上位机软件+配方管理，快速换型

软件界面直观，操作员只需选择型号或扫码，系统自动加载测试参数和阈值。换型时间从传统方式的30分钟以上缩短至15分钟。



亮点3：气动压合+高寿命探针，接触可靠

采用品牌气缸和进口探针（寿命10万次以上），压合压力精确可调，确保长期测试的接触稳定性。



亮点4：MES深度对接，实现黑灯测试

测试数据实时上传MES，无需人工记录。可配合自动化上下料设备，实现无人值守的“黑灯测试”。



亮点5：非标定制能力，适配各类PCBA

基于20年工装治具经验，精通从手机主板到汽车ECU、从医疗控制板到电源模块的各类PCBA测试需求，提供从结构、电路到软件的全套定制。



亮点6：王氏天茂工装夹具一站式配套

作为专业的测试治具厂家，我们不仅提供ATE测试设备，还可配套提供SMT过炉载具、波峰焊治具、装配工装等全系列产品。





四、和竞争对手相比的优势



序号	对比维度	王氏天茂WSTM解决方案	市场普通方案 （简易测试架/单功能测试仪）
1	测试覆盖	ATE全功能：电压/电流/通讯/烧录/传感器/保护等	仅电压电流或单一功能
2	压合方式	气动自动压合，压力一致，速度快	手动按压或快速夹钳，压力不均
3	控制方式	PC上位机软件，配方管理，数据存储	单片机简易界面或无软件
4	换型效率	模块化针床，15分钟换型	需重新接线调参，30分钟以上
5	数据追溯	MES实时对接，全流程可追溯	人工记录或无数据
6	并行测试	可选双/四工位并行，效率倍增	单工位为主
7	仪器集成	集成电源/负载/万用表/通讯等	外接多台仪器，连线复杂
8	探针寿命	10万次以上	普通探针，3-5万次
9	安全防护	安全光幕+急停+防静电	基本无或简单防护
10	客户案例	立讯精密、美的等头部客户已验证	多为中小工厂
11	品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式，售后无保障





五、产品规格/技术参数



序号	项目	详细参数
1	设备名称	PCBA自动化测试设备（ATE测试治具）
2	型号	WSTM-ATE系列
3	适用PCBA尺寸	最小20×20mm，最大400×400mm（可定制）
4	测试项目	电压/电流/功率/效率/纹波/通讯/烧录/传感器校准/保护功能等（按需定制）
5	电压测量范围	0-100V DC，精度±0.1%
6	电流测量范围	0-20A DC，精度±0.5%
7	可编程电源	0-100V/0-20A，CC/CV模式
8	电子负载	0-100V/0-20A，CC/CV/CR/CP模式
9	纹波测量	带宽20MHz，精度±2%
10	通讯接口	CAN、RS485、以太网、蓝牙、WiFi（按需选配）
11	传感器校准	压力/温度/霍尔/光感等（按需定制）
12	保护动作时间测量	精度1ms
13	气动系统	工作气压0.4-0.6Mpa，气缸行程50-100mm
14	探针寿命	10万次以上
15	测试工位	标配1工位（可扩展至2/4工位）
16	控制方式	PC工控机 + 上位机软件（Windows）
17	数据接口	以太网，支持MES上传
18	配方存储	支持100种以上PCBA型号
19	工作电压	AC 220V 50Hz
20	外形尺寸	按PCBA尺寸定制（典型：600×500×400mm）
21	重量	约40-80 KG



购买/获取方式：

· 价格：根据测试项目复杂度、工位数量、仪器配置等报价，请联系销售工程师获取详细方案。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

· 试用/演示：欢迎寄送PCBA样品及测试需求文档，免费进行ATE方案设计验证并出具测试报告。



六、服务对象/使用场景/案例分享



服务对象：

1. PCBA代工厂/EMS企业：需要高效、可靠的PCBA功能测试设备。

2. 汽车电子供应商：ECU、BMS、传感器等PCBA，对测试覆盖率和可追溯性要求高。

3. 消费电子品牌商：手机、平板、TWS耳机、智能家居主板。

4. 医疗电子生产商：对测试精度和洁净度有特殊要求。

5. 电源/驱动板制造商：开关电源、电机驱动、电池保护板。



使用场景：

1. 产线最终测试（FVT）：PCBA贴片完成后，进行ATE全功能测试，确保性能达标。

2. 来料检验（IQC）：对供应商提供的PCBA进行批量测试，拦截不良品。

3. 研发验证测试：新PCBA方案开发阶段，用ATE设备验证各项性能指标。

4. 客退品分析：对客诉PCBA进行复测，精准定位故障原因。

5. 小批量多品种生产：快速换型能力适应频繁换线需求。



案例研究：

背景：某知名汽车电子供应商（立讯精密）在生产BMS（电池管理系统）PCBA时，需要测试电压采集精度、CAN通讯、绝缘电阻、继电器驱动等多项功能。原手动测试方案需要3名操作员用多台仪器逐项测量，每块板耗时5分钟，且数据无法追溯。

方案：引入王氏天茂定制的PCBA自动化测试设备（ATE测试治具），集成可编程电源、电子负载、CAN卡、绝缘电阻仪等模块，由上位机软件全自动执行测试流程，数据实时上传MES。

成果：测试时间从5分钟缩短至18秒，操作员减至1人（仅上下料）。测试覆盖率达100%，数据全流程可追溯。客户测试经理评价：“ATE设备让我们的BMS测试效率提升了10倍以上，而且数据实时上传MES，满足了车厂最严苛的追溯要求。王氏天茂测试治具专业、可靠。”



七、用户价值



· 受益1：提升测试效率—— ATE全自动测试，单板测试时间从数分钟缩短至10-30秒，效率提升5-10倍。

· 受益2：保障测试一致性—— 自动化设备消除人工操作差异，测试结果客观可靠。

· 受益3：降低人力成本—— 一台设备可替代2-3名测试操作员，6-12个月回本。

· 受益4：满足追溯要求—— MES对接实现每块PCBA的测试数据永久保存，满足汽车、医疗等行业合规性。

· 受益5：快速换型—— 模块化针床+配方管理，15分钟切换型号，适应多品种生产。

· 受益6：提升企业形象—— ATE自动化测试设备是工厂智能化升级的重要标志，有助于争取高端客户订单。

· 受益7：数据驱动改善—— 长期积累的测试数据可用于SPC分析，提前发现工艺波动。



综合受益：

作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具凭借20年行业经验，为您提供“交钥匙”式PCBA自动化测试设备解决方案。从王氏天茂工装夹具到王氏天茂测试治具，再到王氏天茂过炉载具，我们一站式满足您的工装需求，助您在PCBA测试环节实现高效、精准、可追溯的自动化升级。
