一、产品概述

简介：

在电子产品组装过程中，许多部件需要进行精确的压合装配，如PCBA与外壳的扣合、FPC排线与连接器的压接、屏蔽盖的安装、触摸屏与中框的贴合等。传统手工压合或简易工装存在压力不均、位置偏移、无数据记录等问题，难以保证批量生产的一致性和可追溯性。

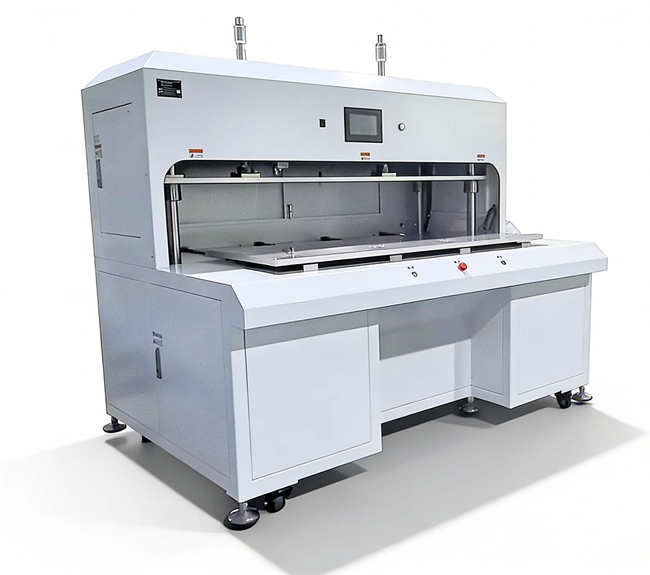

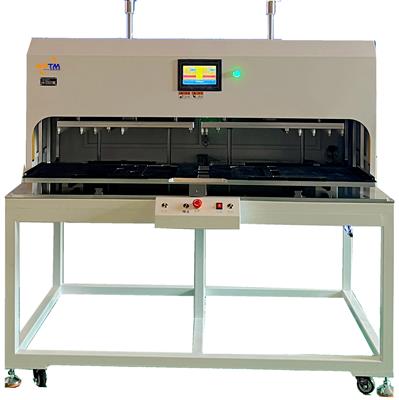

[产品名称：产品压合非标定制自动化设备]是一款专为[电子产品组装厂、汽车电子供应商、3C制造业] 设计的[压合装配自动化设备]。设备采用气动/伺服压合机构，配合上位机控制系统，实现压合压力、行程、速度的精确控制。可根据客户产品特点非标定制压合头、定位夹具及工艺流程，并集成压力传感器、位移传感器实时监控压合过程，判定压合质量。设备支持扫码启动、数据上传MES，确保每一件产品的压合参数可追溯。



产品定位：核心产品 / 产线关键装配设备

盈利模式：直供 + ODM/OEM 非标定制

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。



二、核心功能

功能1：非标定制压合机构，适应各类产品

· 描述：根据客户产品的形状、尺寸、压合要求，定制压合头（平面、仿形、硅胶缓冲等）和定位夹具。压合动力可选气缸（经济型）或伺服电缸（高精度、可编程压力/位置）。压合力范围50-5000N可定制，行程50-300mm可调。

· 效益：一台设备专为特定产品优化，压合精度高、良率稳定；非标定制能力满足多样化需求。

功能2：上位机控制，参数精确可编程

· 描述：设备配套上位机软件（Windows平台），可设置压合压力、保压时间、压合行程、速度曲线等参数。支持存储100种以上产品的压合配方，换型时一键调用。实时显示压力-位移曲线，直观监控压合过程。

· 效益：工艺参数数字化管理，确保每批次压合条件一致；操作员仅需扫码、放料、按启动，降低技能要求。

功能3：压力/位移实时监控，自动判定NG

· 描述：设备集成高精度压力传感器（精度±0.5%）和位移传感器（精度±0.01mm）。压合过程中，系统实时采集压力与位移数据，并与预设的标准曲线（上限/下限）比对。若压力不足、过压或位移不到位，自动判定NG并报警。

· 效益：避免因气压波动、工件尺寸偏差导致的压合不良；100%在线检测，剔除不合格品。

功能4：扫码启动与MES数据追溯

· 描述：操作员扫描产品SN码，设备自动加载对应压合参数并启动。压合完成后，所有数据（SN码、最大压力、保压时间、最终位移、判定结果、时间戳）通过以太网上传至MES系统。

· 效益：实现每件产品的压合质量追溯，满足汽车电子、医疗电子等行业合规要求。

功能5：安全防护与防呆设计

· 描述：设备配备安全光幕、急停按钮、双手启动按钮，确保操作员安全。定位夹具设计防呆销钉，防止工件放反。压合区域配置透明防护罩，防止碎片飞溅。

· 效益：保障操作人员安全，降低工伤风险。

功能6：模块化快换结构，适应多品种

· 描述：针对需频繁换型的产品，压合头和定位夹具采用快换接口（磁吸或手拧螺丝），换型时间不超过5分钟。上位机软件同步切换配方参数。

· 效益：适应多品种小批量生产，提升设备利用率。



三、技术亮点/独特卖点

亮点1：上位机全程监控，压合过程可追溯

区别于普通气动压床（无数据记录），本设备实时记录压力-位移曲线，自动判定NG，数据上传MES，实现压合工艺的数字化闭环。

亮点2：伺服电缸高精度控制（可选）

对于精密压合（如屏幕贴合、微型连接器压接），可选配伺服电缸，压力控制精度±1%，位置精度±0.01mm，且支持速度分段控制，有效保护脆性元件。

亮点3：非标定制能力，一站式解决

从压合头仿形设计、定位夹具3D建模，到电气控制、上位机软件开发，全部自主完成。客户只需提供产品样品和压合要求，我们交付完整设备。

亮点4：压力-位移曲线比对，智能判定

不仅判断终点值，更通过整个曲线形状与标准模板匹配，能发现压合过程中的异常（如卡顿、回弹），提前预警潜在不良。

亮点5：兼容MES系统，助力智能工厂

提供标准API接口，与主流MES系统快速对接。数据可追溯至每个产品的SN码，为质量分析提供依据。

亮点6：王氏天茂工装夹具一站式配套

作为专业的测试治具厂家，我们不仅提供压合自动化设备，还可配套提供过锡炉载具、测试治具、装配工装等全系列产品。



四、和竞争对手相比的优势

序号	对比维度	王氏天茂WSTM解决方案	市场普通方案 （手动压床/简易气动压机）
1	压合动力	气动/伺服电缸可选，伺服电缸精度±1%	多为气动，压力波动大
2	过程监控	压力-位移曲线实时监控，自动判定NG	无监控或仅终点压力表
3	数据追溯	上位机+MES对接，每件产品数据可查	无数据或人工记录
4	换型效率	快换接口+配方管理，5分钟换型	需手动调节限位和压力，30分钟以上
5	定制能力	非标定制压合头、夹具、软件	标准机型，适应性差
6	判定标准	曲线模板匹配，智能识别异常	仅判断压力是否超限
7	安全防护	安全光幕+双手启动+急停	基本无或仅急停
8	客户案例	立讯精密、美的等头部客户已验证	多为中小工厂
9	品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式，售后无保障



五、产品规格/技术参数



序号	项目	详细参数
1	设备名称	产品压合非标定制自动化设备
2	型号	WSTM-PRESS系列
3	压合动力	气缸（经济型）或伺服电缸（高精度）
4	最大压力	50-5000N（可定制）
5	压合行程	50-300mm（可定制）
6	压力精度	气缸：±3%；伺服电缸：±1%
7	位移精度	±0.01mm（位移传感器）
8	保压时间	0-99.9秒可编程
9	压合头类型	平面/仿形/硅胶缓冲/加热压头（按需定制）
10	定位夹具	防静电电木板/铝合金，仿形定位+防呆销钉
11	控制方式	PC工控机 + 上位机软件（Windows）
12	数据接口	以太网，支持MES上传
13	配方存储	支持100种以上产品型号
14	安全装置	安全光幕、急停按钮、双手启动
15	工作电压	AC 220V 50Hz
16	工作气压	0.4-0.6Mpa（气动版）
17	外形尺寸	按产品定制（典型：600×500×800mm）
18	重量	约80-200 KG



购买/获取方式：

· 价格：根据压合力、控制精度、是否带数据上传等配置报价，请联系销售工程师获取详细方案。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

· 试用/演示：欢迎寄送产品样品至我司实验室，免费进行压合方案验证并出具报告。



六、服务对象/使用场景/案例分享

服务对象：

1. 3C电子产品组装厂：手机、平板、智能手表等产品的屏幕压合、外壳扣合。

2. 汽车电子供应商：ECU外壳压合、连接器压接、传感器封装。

3. 家电制造企业：控制面板与中框的压合。

4. 医疗器械组装：精密塑料件与电路板的压合。

5. 新能源行业：电池模组连接片压合。



使用场景：

1. 屏幕与中框压合：手机/平板屏幕总成与中框的贴合，需均匀压力和保压时间。

2. FPC连接器压接：将FPC排线压入ZIF连接器，需精确控制压力和行程。

3. 屏蔽盖扣合：金属屏蔽盖与PCBA的扣合，需检测是否到位。

4. 外壳超声后压合：超声波焊接后的外壳二次压合，确保卡扣到位。

5. 触摸屏贴合：触摸屏与液晶模组的光学胶贴合后的滚轮压合。



案例研究：

背景：某知名汽车电子客户（立讯精密）在生产车载摄像头模组时，需要将FPC排线压入0.5mm间距的ZIF连接器。手工按压容易导致排线歪斜、接触不良，不良率高达3%。且无数据记录，无法追溯。

方案：王氏天茂根据客户产品定制了一台伺服电缸压合设备，配备仿形压头和高精度位移传感器，上位机设置压力15N、保压2秒、行程控制。压合过程中实时监测压力-位移曲线，NG自动报警。数据上传MES。

成果：上线后，压合不良率降至0.1%以下，且每件产品的压合曲线可追溯。客户工艺工程师评价：“上位机控制让我们对压合质量有了完全的掌控，数据上传MES更是满足了车厂的追溯要求。王氏天茂工装治具专业可靠。”



七、用户价值

· 受益1：提升压合质量一致性—— 伺服电缸精确控制压力/位置，消除人工差异。

· 受益2：降低不良率—— 实时监控压力-位移曲线，自动剔除NG品，不良率降低80%以上。

· 受益3：满足可追溯要求—— 每件产品压合数据上传MES，符合汽车、医疗等行业标准。

· 受益4：提高生产效率—— 自动压合+快换设计，单件节拍仅5-10秒，换型5分钟。

· 受益5：节省人力成本—— 一台设备替代2-3名压合操作员，6-12个月回本。

· 受益6：保障操作安全—— 安全光幕+双手启动，杜绝工伤事故。

· 受益7：非标定制灵活—— 根据产品特点量身设计，适应各种特殊压合需求。



综合受益：

作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具凭借20年行业经验，为您提供“交钥匙”式产品压合非标定制自动化设备解决方案。从王氏天茂工装夹具到王氏天茂测试治具，再到王氏天茂过炉载具，我们一站式满足您的工装需求，助您在装配环节实现精准、高效、可追溯的自动化压合作业。
