当前位置:首页 » 产品中心 » FCT 功能测试治具 » （ I C T 在线）测试治具 » （德律）TRI518 ICT测试治具

prevnext

查看全部大图

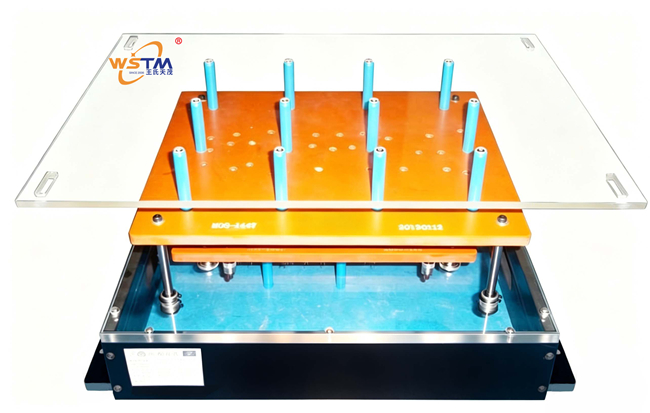

[（德律）TRI518 ICT测试治具]

产品简介：专为德律TR518系统量身定制，高精度CNC精密钻铣配合国际品牌探针阵列，数秒内全检出PCBA元件的焊接质量、开路短路及元件参数偏差，为SMT产线提供高效可靠的在线测试解决方案
咨询热线：26016267

产品详情

一、工装治具 & 夹具产品概述

1、治具简介

ICT测试治具（In-Circuit Test Fixture），又称ICT针床、ICT测试架，是电子制造业中用于PCB裸板或PCBA组装板在线测试的核心工装。它通过密集的探针阵列与电路板上的测试点建立电气连接，由ICT测试仪（如德律TRI TR518系列）在数秒钟内完成对整板元器件的焊接质量、开路短路及元件参数的全自动检测，并明确告知工作人员故障位置。

ICT（In-Circuit Test）即在线测试，属于静态测试，通常在不通电或低电压条件下进行。它主要用于检查在线的单个元器件以及各电路网络的开、短路情况，具有操作简单、快捷迅速、故障定位准确等特点。-ICT测试治具可进行模拟器件功能和数字器件逻辑功能测试，故障覆盖率高，对每种单板需制作专用的针床夹具。-它能全面检测组装电路板上的零件——电阻、电容、电感、电晶体、二极管、稳压二极管、光偶器、继电器等元器件是否在设计规格之内动作，能够先期找出制程不良所在，包括元器件错件、漏件、反件、虚焊、连焊、短路、开路及元件参数超差等缺陷。

本产品由深圳市王氏天茂科技有限公司研发生产，是德律（TRI）TRI518系列ICT测试系统的专业治具合作伙伴。我们设计生产的TR518 ICT测试针床治具，以高精度、高稳定性及快速交付能力，广泛应用于消费电子、通信设备、汽车电子、工业控制等领域的PCBA制造产线。-1该治具主体底盒采用黑色电木板材料——电木板作为优良的工业级绝缘材料，具有电气绝缘性能优异、机械强度高、尺寸稳定性好、耐腐蚀、不产生静电等优势，是精密测试治具的理想基材。载板选用黑色防静电FR4玻纤板，在保证绝缘的同时具备极佳的抗弯强度，长期使用不易变形，保护PCBA不受静电（ESD）损坏。压板与盖板均采用有机玻璃材质，透明可视，便于操作员直观观察针板与PCBA的接触状态。驱动机构采用直线导柱实现平稳垂直下压，配合定位销、弹簧、轴承及把手等标准组件，确保测试过程中的机械稳定性与操作便利性。

治具采用全流程数据协同设计——结构设计文件与钻孔文件同步进行，所有数据均以PCB的定位孔为统一基准，确保上下针板、保护板与待测PCB的完美对位。根据探针规格（如100mil、75mil、50mil）使用统一的T1-T5钻径编码实施标准化钻孔，减少人为误差，确保钻孔位置与PCB测试点一一对应。采用高精度CNC数控机床完成针板、保护板的钻孔与铣型，确保针套安装的垂直度和位置度，避免探针偏移导致的接触不良。

测试探针品牌由客户根据自身价格需求与品质要求选择——可选用行业知名品牌德国INGUN探针（接触电阻低、寿命达百万次级）或国产华容测试探针（性价比高、适用于常规测试需求），灵活适配不同产品定位与预算。组装严格遵循“贴点图→装针套→压针套→绕线→装牛角→插针”的标准化作业顺序，配有详细的颜色/形状标识指引以减少组装错误。组装前工程师会仔细确认针板对PCB上元器件（如高元件、连接器等）的让位处理，确保测试时不会造成物理损伤。牛角（连接器）采用统一排布规则，方便与德律TR518测试系统快速对接。-1保护板根据PCB外形铣型，并可按需更换，在保护PCB和探针的同时延长了治具主体使用寿命。

控制系统方面，本治具本身不含嵌入式系统或单片机控制——所有测试控制逻辑、信号采集及判定均由客户已有的德律TR518 ICT测试仪完成，治具通过RS485等标准通信接口与ICT测试仪对接，仅负责PCBA的物理定位、探针阵列可靠接触及测试信号的透明传输。该治具适用于各类SMT产线PCBA的ICT在线测试，是EMS电子制造服务企业实现高效品质管控的理想产线工装。

2、产品定位

核心产品 / 德律TR518系列ICT测试系统专用高精度在线测试针床治具 / 覆盖消费电子、通信设备、汽车电子、工业控制等领域PCBA的元件级焊接质量检测

3、盈利模式

直供 + ODM/OEM定制（支持根据客户PCBA的Gerber文件、元件清单BOM、测试点布局及德律TR518系统配置定制治具规格与探针排布）

二、工装治具 & 夹具核心功能

1、黑色电木底盒与FR4玻纤载板高精度定位结构

描述：

治具主体底盒采用黑色电木板构建整体框架。电木板作为优良的工业级绝缘材料，具有电气绝缘性能优异、机械强度高、尺寸稳定性好、耐腐蚀、不产生静电等优势。载板选用黑色防静电FR4玻纤板，FR4玻纤板由无碱玻璃纤维布浸以耐高温环氧树脂经热压制成，具有优良的机械强度与绝缘性能，在长期高频使用中保持尺寸稳定不翘曲。压板与盖板均采用有机玻璃材质，透明可视，操作员可直观观察针板与PCBA的接触状态。驱动机构采用直线导柱实现平稳垂直下压，配合定位销、弹簧、轴承及把手等标准组件，为测试提供可靠的机械稳定性。

治具的精度核心在于探针孔位的精准度。结构设计文件与钻孔文件同步进行，所有数据均以PCB的定位孔为统一基准，确保上下针板、保护板与待测PCB的完美对位。根据探针规格使用统一的钻径编码进行标准化钻孔，减少人为误差。针板、保护板的钻孔与铣型采用高精度CNC数控机床完成，确保针套安装的垂直度和位置度。

效益：

全流程数据协同设计与CNC精密加工确保了每根探针的孔位与PCBA测试点一一精准对应，避免探针偏移导致的接触不良或误判。FR4玻纤载板与有机玻璃盖板的组合兼顾了结构稳定性与操作可视性。保护板可更换设计在保护PCB和探针的同时延长了治具主体使用寿命，仅需更换保护板即可适配新型号PCBA，降低长期治具使用成本。

2、INGUN或华容探针高可靠电气接触方案

描述：

ICT测试需要在数秒钟内通过密集的探针阵列对PCBA上数百甚至上千个测试点完成同步电气连接。探针的接触可靠性直接决定了测试结果的准确性与误判率。本治具提供两种探针品牌方案，由客户根据自身预算、品质要求及测试频次灵活选择：

德国INGUN探针方案—— 主要市场认可的高品质品牌，其产品具有低接触电阻（通常≤20mΩ）、高弹簧寿命（可达数百万次压缩）、针杆采用硬质钢或硬铍铜制造并镀金处理、针套材料为银合金等技术优势。-适用于高频次、高可靠性要求的大批量产线，虽然采购单价较高，但长期使用成本因寿命长和误判率低而更具综合优势。

国产华容探针方案—— 作为成熟国产替代品牌，具有性价比高、常规测试需求下性能表现稳定可靠的特点，测试次数一般在15万次至20万次左右。一般超过0.31毫米的国产探针在常规ICT测试场景中均已过关，适用于中小批量产线或测试频次相对较低的应用场景。-

探针选型根据PCBA测试点的类型与间距精准匹配——细间距信号过孔采用尖头探针确保精准接触，电源及接地焊盘采用锯齿头或圆头探针以增大接触面积并降低接触电阻。组装严格遵循“贴点图→装针套→压针套→绕线→装牛角→插针”的标准化作业顺序，配有详细的颜色/形状标识指引减少组装错误。组装前工程师会仔细确认针板对PCB上高元件、连接器等的让位处理，确保测试时不会造成物理损伤。

效益：

双品牌可选的探针方案让客户根据自身产品定位与预算灵活配置——追求产线测试综合效益优先则选INGUN，追求初期投入成本控制则选华容。标准化的组装流程与严格的质量管控确保每一根探针的接触可靠，ICT测试全程通信不中断、信号不失真，误判率控制在较低水平，故障定位准确清晰。

3、德律TR518 ICT在线测试全功能自动检测

描述：

作为德律TR518系列ICT测试系统的专用针床治具，通过密集的探针阵列与PCBA上各测试点建立电气连接，配合ICT测试仪在数秒钟内完成以下核心检测项目：

（1）电阻测试—— 对PCBA上所有电阻元件（含贴片电阻、插件电阻、排阻等）进行阻值测量，验证其实际阻值是否在设计规格的容差范围（通常±1%~±5%）内，检出错件、漏件、阻值偏差及焊接不良。电阻测试是ICT测试的基础项目之一，通过给电阻施加已知电流并测量其两端电压，计算出实际阻值并与标准值比对。

（2）电容测试—— 对PCBA上所有电容元件（含贴片电容、电解电容、钽电容等）进行容量测量，验证电容值是否在规定容差范围内，检出容量偏差、漏电容、虚焊及极性反接（针对有极性电容）。同时可检测电容的等效串联电阻以评估电容品质。

（3）电感测试—— 对PCBA上的电感元件（含功率电感、磁珠、共模电感等）进行感值测量，检验感值偏差及焊接质量。

（4）二极管与稳压二极管测试—— 对PCBA上所有二极管及稳压二极管进行正向导通电压测量与反向截止特性验证，检出反向漏电流异常、极性反接、错件及虚焊问题。

（5）三极管与场效应管（FET）测试—— 对有源半导体器件——包括三极管（BJT）的放大倍数、PN结导通电压及场效应管（MOSFET）的栅极阈值电压进行测量。

（6）光耦器测试—— 对光电耦合器的输入端正向导通电压与输出端开关特性进行验证。

（7）继电器测试—— 测量继电器线圈电阻，验证其值是否在规格范围内。

（8）IC集成电路测试—— 对中小规模集成电路进行功能测试，如所有74系列逻辑IC、运算放大器、比较器等，验证其逻辑功能是否正常。

（9）开路与短路检测—— 全面检测PCBA上各电气网络之间是否存在不应有的开路（如焊点虚焊、PCB走线断裂、元件引脚与焊盘分离等）或不应有的短路（如焊锡桥接、元件引脚间连焊、PCB线间漏电等）。开路/短路测试检测速度快，是ICT测试中故障检出率较高的项目。

（10）元件错漏反检测—— 综合各项测量数据，自动判定PCBA上是否存在元件错件（应装A元件但装成了B元件）、漏件（应装元件未装）或反件（有极性元件方向装反）等装配缺陷。

效益：

作为ICT在线测试治具的核心工装，本治具配合德律TR518测试仪在数秒钟内全面检测PCBA上几乎所有元器件的焊接质量、参数偏差及装配缺陷，故障覆盖率高，故障定位准确到具体元件位号。自动化测试替代人工肉眼目检的不可靠方式，测试效率、判准率及覆盖率均达到较高水平。先期找出制程不良所在的优势使得维修站可精准定位故障点进行针对性返修，大幅降低维修工时与物料浪费。

4、牛角接口标准化快速对接与模块化设计

描述：

治具与德律TR518 ICT测试仪之间的电气连接通过面板标准化牛角接口（连接器）实现。牛角采用统一排布规则，以扁平电缆与ICT测试仪的系统背板快速对接，即插即测，无需逐线焊接或繁琐跳线。-1治具整体采用模块化设计理念——保护板根据PCB外形铣型并可按需更换；上下针板各自独立安装定位，便于针套的日常检查与单支更换；直线导柱与弹簧机构配合使压合与释放动作平稳顺畅，单人即可完成PCBA的装载与取出操作。

效益：

牛角接口标准化设计使治具与德律TR518测试仪的对接即插即用，产线部署与治具切换灵活高效。模块化结构使得维护简便——探针单支磨损可单独更换，保护板磨损或适配新型号PCBA时仅需更换对应模块，治具主体可长期复用，综合使用成本较低。

三、技术亮点与独特卖点

1、全流程数据协同与精密CNC加工保证微米级针位精度

ICT测试治具的核心在于探针孔位的精准度——数百根探针必须与PCB上数十至数百个测试点实现同步精准对位。王氏天茂采用全流程数据协同设计：结构设计文件与钻孔文件以PCB定位孔为统一基准同步生成，配合标准化钻孔编码系统和高精度CNC数控加工，确保每一根探针的针位坐标、垂直度和位置度均达到ICT测试的精度要求。以统一基准协同设计的方式大幅减少了传统手工套钻容易出现的累积孔位误差，为ICT测试的可靠接触提供了机械基准保障。

2、德国INGUN与国产华容探针双方案可选，灵活适配预算与品质需求

本治具不强制绑定单一探针品牌，而是根据客户的产品定位与测试要求提供二选一的灵活方案——高端大批量产线可选用德国INGUN探针（接触电阻≤20mΩ、弹簧寿命数百万次），中小批量产线或常规产品可选用国产华容探针（性价比高、常规ICT测试性能稳定）。这一双品牌可选策略使客户能够根据自身产品价值、产线节拍及质量管控等级灵活定制治具配置，既不必为超出需求的品质支付额外成本，也不会因探针品质不足而面临误判率和停线损失。

3、标准化组装流程与精细化让位处理

治具组装严格遵循“贴点图→装针套→压针套→绕线→装牛角→插针”的标准化作业顺序，每一工序配有详细的颜色和形状标识指引，大幅减少组装过程中的人为错误。-1组装前工程师会认真确认每一块针板对PCB各位置的让位处理——包括高管脚元件、连接器、散热器等突出部位，确保探针阵列在压合时只接触目标测试点，不触碰非测试区域，避免对PCBA元件造成物理损伤。

4、牛角标准化接口与模块化保护板设计

牛角接口采用统一排布规则，通过扁平电缆即可与德律TR518测试系统实现即插即用的快速对接。-1保护板独立设计，根据PCB外形铣型并按需可更换——当切换不同型号PCBA时仅需更换保护板，上下针板及治具主体继续复用，大幅降低多品种产线的治具综合采购成本。保护板的可更换设计在保护PCB和探针的同时延长了治具主体的整体使用寿命。

5、德律TR518系统深度适配与近20年行业经验

王氏天茂是德律（TRI）TR518系列ICT测试系统的专业治具合作伙伴，拥有近20年电子工业设备与非标治具研发制造经验。公司已通过ISO9001:2015质量管理体系、ISO14001:2015环境管理体系及ISO45001:2018职业健康安全管理体系等多项国际认证，荣获“国家高新技术企业”、“测试治具行业十大品牌”等称号，是众多知名EMS企业的长期供应商。

四、操作注意事项

1、操作前准备

（1）治具外观与安全检查：每次使用前检查黑色电木底盒有无裂纹或变形，直线导柱动作是否顺畅、弹簧有无卡滞或断裂，各定位销是否完好在位；检查有机玻璃压板与盖板有无裂纹或划伤，透明度是否良好；检查牛角接口各针脚有无弯折、氧化或松动；检查华容探针或INGUN探针针头有无弯折、磨损或污染。

（2）针床探针检查：确认上下针板各探针针头完整、无缺针或歪针。若探针需更换，须严格按照拆装规范操作——首先取出针板放在平整台面，用平头钳或专用拔针工具拔出需更换的针套，检查针孔是否完好无异物残留，将新针套按正确方向压入针孔并用压针工具均匀压紧至与针板表面齐平，然后插入对应规格的新探针，确认弹簧触感正常且压缩后能自然回弹至原位。

（3）静电防护确认：操作员须正确佩戴防静电手环并可靠接地，工作台面铺设防静电台垫。PCBA上含有大量敏感电子元件，装板及取板全程必须落实静电防护措施，防止静电放电（ESD）对元器件造成隐性或即时损伤。

（4）ICT测试仪与通信检查：确认德律TR518 ICT测试仪已正常开机并完成自检，测试程序已正确加载并通过当日校验，治具牛角接口与测试仪系统背板的连接线已对接牢固，RS485通信接口指示灯显示正常。

（5）测试程序校验确认：每班次开始测试前，取1-2片已知性能良好的标准样片（Golden Sample）放入治具完成一次全流程测试，确认测试程序判定结果与样片已知参数一致。若出现误判或测试值偏差，须暂停测试并通知技术人员排查ICT程序设置或治具探针状态。

2、装板操作规范

（1）取放PCBA手势规范：取放PCBA时须捏持板边，避免手指直接接触元器件本体、金手指及测试点焊盘表面。手上的汗渍与油脂残留在测试点表面可能导致探针接触电阻增大或不稳定，影响ICT测试数据的准确性和重复性。

（2）定位确认：将PCBA放入黑色防静电FR4玻纤载板的定位槽内，确认板边定位孔与载板上的定位销完全配合到位，PCBA与载板平整贴合，无翘曲或偏斜。载板定位销采用锥形设计，确保PCBA每次放置的位置精确重复，不受操作员个体差异影响。

（3）元件避位确认：缓慢下压压板前，确认PCBA上所有高元件、连接器、散热器等突出部位均已在针板上对应位置完成让位开槽处理。组装前工程师已仔细核验让位处理，操作员首次使用新治具时应目视复核。若下压过程中感到异常阻力或异响，立即停止压合并检查是否有元件与针板发生干涉。

（4）下压操作：双手平稳下压盖板至直线导柱底部限位位置，确认定位销与针板上的销孔充分嵌合。下压到位后检查牛角接口与测试仪线缆有无因压合动作受到拉扯或挤压。

3、测试过程规范

（1）启动测试：确认ICT测试仪处于测试就绪状态后，通过测试仪操作面板或PC端测试软件启动ICT自动测试程序。测试仪依次对各电气网络施加测试信号并完成逐项测量与判定。

（2）测试过程观察：ICT测试全程由测试仪自动完成，操作员无需干预测试流程。关注测试仪显示屏的测试进度及结果指示——PASS表示所有测试项目均通过检测，FAIL表示存在不合格项。

（3）测试结果处理：测试PASS的PCBA，打开盖板平稳取出，放入良品周转区流入下一工序。测试FAIL的PCBA，根据ICT测试仪打印或显示的故障报告确认故障元件位号及故障类型（如短路、开路、阻值超差、错件等），将不良品与故障报告一并放入不良品区，供维修站根据明确故障位号进行针对性返修。

（4）异常情况处理：若连续多片PCBA在同一测试项出现FAIL且故障位号集中，可能提示针床探针接触不良、牛角接口信号线松动或测试程序设置偏差，应立即暂停测试并通知产线技术人员排查治具及ICT设备状态。若ICT测试仪频繁提示通信中断或测试数据严重波动，检查牛角接口及连接线是否松动，必要时重新插拔并紧固。

4、设备维护与保养

（1）严禁带电维护：更换探针、清洁针板、检查牛角接口或进行任何维护作业前，必须确认ICT测试仪已停止测试、治具与测试仪之间的连接线缆已断开。严禁在ICT测试仪处于测试运行状态下触碰探针针头、牛角接口或内部连线。

（2）探针日常清洁与更换：建议每班次或每500次测试后，用工业无水酒精与不起毛无尘布轻擦探针针头，去除累积的助焊剂残留、氧化层及灰尘。发现探针针头磨损变钝、弯曲变形或弹簧弹力衰减时，及时按规范进行单支更换。探针属精密耗材，定期检查与更换是保障ICT测试稳定的基础维护项。

（3）针板表面与牛角接口清洁：定期（建议每周至少一次）用无尘布轻擦拭针板表面和牛角接口引脚，防止助焊剂粉尘、金属碎屑或灰尘积聚导致探针绝缘电阻下降或接口接触不良。

（4）有机玻璃盖板养护：有机玻璃盖板应避免接触强有机溶剂（如丙酮、甲苯等），以免发生龟裂或表面失透。清洁时使用清水或稀释中性清洁剂配合软布轻擦。

（5）日检日清：每日下班前确认ICT测试仪已正常关机、治具处于无压合状态（盖板位于上位）。用防尘罩遮盖治具，清理工作台面杂物。建议每季度进行一次治具全面计量校验——包括探针接触电阻随机抽测、牛角接口导通性测试及各机械配合部件功能完好性验证。

五、与竞争对手对比

王氏天茂（WSTM）与行业传统方案对比表

对比维度	王氏天茂（WSTM）	行业传统方案
设计精度	全流程数据协同，结构设计与钻孔文件以PCB定位孔为统一基准同步生成，标准化钻孔编码系统（T1-T5），CNC高精度数控加工确保针位精度	传统手工套钻或半自动钻孔，钻孔基准与结构基准不完全统一，累积孔位误差较大
探针方案	INGUN德国原产探针与国产华容探针双方案可选，客户根据预算与品质需求灵活配置；组装遵循标准化流程并配有颜色/形状标识指引	多为绑定单一品牌探针，无灵活选配空间；组装流程无统一标识系统，人为差错率较高
结构让位处理	组装前工程师逐板确认针板对高元件、连接器、散热器等的让位处理，确保测试全程无物理干涉	组装前让位核验不够系统，偶有探针或针板触碰高元件的风险
对接接口	牛角接口采用统一排布规则，与德律TR518系统即插即用；保护板独立可更换，多品种产线仅需更换保护板	接口排布规则不统一，适配不同品牌ICT设备需重新布线；保护板固定不可换，换型号需整体重做
组装作业标准	“贴点图→装针套→压针套→绕线→装牛角→插针”全流程标准化作业，详细标识指引	组装作业标准不完整或不规范，制程质量波动较大
资质认证	ISO9001:2015、ISO14001:2015、ISO45001:2018三体系认证；国家高新技术企业，测试治具行业十大品牌	多为小型治具作坊，无完整体系认证
客户广度	20年服务超1000家企业，涵盖美的集团等众多知名EMS企业长期供应商	客户群体有限，缺乏多行业、大规模供货经验积累

六、产品规格与技术参数

德律TR518 ICT测试治具规格表

参数类别	详细规格
设备名称	德律TR518 ICT测试治具(ICT在线测试针床/ICT测试架)
外形尺寸	非标定制（根据客户PCBA外形尺寸、测试点位数量及德律TR518系统配套决定）
主体结构	黑色电木底盒 + 黑色防静电FR4玻纤板载板 + 有机玻璃压板与盖板 + 直线导柱驱动机构
探针品牌	客户可依据需求灵活选配：（一）德国INGUN原产探针（接触电阻低、寿命达数百万次，适用高频次大批量产线）或（二）国产华容测试探针（性价比高、常规ICT测试性能稳定，适用中小批量产线）
ICT测试仪	德律（TRI）TR518系列ICT测试仪（由客户配备，非本治具供货范围）
通信接口	RS485通信接口及标准化牛角连接器，与德律TR518测试系统即插即用
适用产品类型	消费电子PCBA、通信设备主板、汽车电子控制板、工业控制器PCBA、3C产品PCBA等SMT产线电子产品PCBA
检测项目	电阻/电容/电感值测量，二极管/稳压二极管/三极管/FET特性检测，光耦器/继电器功能验证，中小规模IC逻辑功能测试，开路/短路网络检测，元件错漏反综合判定
控制系统	治具本身无嵌入式系统（纯物理针床结构），测试控制与判定由客户德律TR518 ICT测试仪完成
适用标准参考	IPC-9252A（PCBA电气测试要求）、IPC-A-610（电子组件的可接受性要求）、ANSI/ESD S20.20（静电防护标准）

七、购买 / 获取方式

定制治具报价与采购信息表

项目	内容
价格模式	治具为非标定制，依据客户提供的PCBA Gerber设计文件、元件BOM清单、测试点位布局及所选择的探针品牌（INGUN或华容）综合评估报价。
购买渠道	电话/邮箱直供：可通过销售热线或电子邮件与王氏天茂公司取得联系，经技术方案评估、探针选型确认与报价洽谈后完成定制采购。

八、服务对象 / 使用场景与案例分享

1、服务对象

消费电子、通信设备、汽车电子、工业控制等领域的EMS电子制造服务企业及PCBA的ODM/OEM制造工厂（SMT产线ICT在线测试工站），为德律TR518系列ICT测试系统提供配套专用针床治具。

2、使用场景

PCBA在SMT贴片及回流焊接完成后进入ICT在线测试工站。操作员将待测PCBA放入治具黑色防静电FR4玻纤载板的定位槽内，确认板边定位销与定位孔配合到位。双手平稳下压盖板至限位位置，密集的华容探针或INGUN探针阵列同步接触PCBA上所有测试点。操作员通过德律TR518 ICT测试仪启动自动测试程序——测试仪在数秒钟内依次完成对整板电阻、电容、电感、二极管、三极管、光耦器、继电器、IC等元器件的在线测量与网络开短路检测。测试PASS的PCBA，打开盖板取出流入下一工序；测试FAIL的PCBA，根据ICT打印的故障报告（明确指出故障元件位号、故障类型及实测值）随不良品一并移交维修站进行针对性维修。全程测试由ICT测试仪自动完成，操作员仅负责装板、取板和读结果判定的标准化操作。

3、案例研究

某国内知名EMS电子制造服务企业长期为多家消费电子品牌商提供PCBA代工服务。早期该企业依赖人工目检加万用表抽测方式验证SMT贴片质量，以中等复杂程度的主板为例，一条SMT线日均产出的数千片PCBA中仅抽检千片左右即流入下一工序，检测覆盖率低且目检漏检率高。因漏检原因每批次PCBA中偶有发现短路桥接、错件漏焊等问题直至整机功能测试环节才被拦截，导致部分批次一次直通率波动较大。

为解决这一批量测试效率瓶颈，客户引入德律TR518 ICT测试系统并选择王氏天茂为其定向设计生产专用针床治具。WSTM工程团队根据客户多款PCBA的Gerber文件、BOM元件清单及测试点网络表，基于全流程数据协同设计方法完成了ICT针床治具的设计与制造。上线后效果显著：单片PCBA的ICT全测试时间在数秒内完成，产线日测试产能由原来人工抽检不足千片提升至对全部下线的PCBA实施百分之百全覆盖在线测试；开路/短路、错件、漏件等制程缺陷的拦截率较人工抽检方式提升数倍。ICT故障报告给出了明确的故障位号和实测值信息，维修站不再需要耗费大量时间逐片排查电路，返修工时大幅缩减。ICT测试产线稳定运行，客户在线测试环节的自动化水平与品质保障能力均得到显著提升。

九、用户价值

1、数秒级全自动全检，产能匹配SMT产线节拍

德律TR518 ICT测试仪配合本针床治具，可在数秒钟内完成对一片PCBA上所有元器件的在线测试。自动化全检替代人工抽检的不可靠方式，产线每日可对所有下线PCBA实施百分之百全覆盖测试，SMT产能充分转化为经过元件级质量验证的合格品输出。

2、故障定位精准到元件位号，维修效率大幅提升

ICT测试报告明确打印出故障元件的具体位号、故障类型（短路、开路、阻值超差、错件等）及实测比对数据。维修人员无需花费大量时间排查电路即可直接定位故障点进行针对性返修，维修站处理单件不良品的平均时间大幅缩短。

3、INGUN与华容双品牌探针可选，灵活匹配产品定位

治具不强制绑定单一探针品牌，高端产品线及大批量产线可选用德国INGUN探针获取更长探针寿命与更低误判率，常规产品线可选择国产华容探针控制初期治具投入。双品牌可选策略使客户能够根据自身产品的价值定位和质量管控等级灵活配置治具，在品质与成本之间取得最优平衡。

4、模块化保护板与标准化接口，多品种产线换型便捷

牛角接口统一排布即插即用，多品种产线切换ICT测试程序后无需重新布线。保护板独立设计可按需更换，同一套治具主体通过更换保护板即可适配不同外形尺寸的PCBA。这一模块化设计在拥有多个产品型号的产线中实现治具主体的长期复用，多品种治具综合投入成本显著低于固定式治具方案。

综合受益

王氏天茂德律TR518 ICT测试治具，集全流程数据协同设计的高精度针床、INGUN/华容双品牌探针的灵活配置、ICT在线测试的高覆盖率自动全检及模块化结构的长效复用价值于一体，是SMT产线PCBA实现元件级品质全检、提升产线直通率的理想基础工装。
