一、工装治具&夹具产品概述

1．治具简介：



全球电子烟和雾化器市场正经历爆发式增长，预计将从2025年的561.4亿美元增长至2034年的6480亿美元，2026年至2034年的复合年增长率高达31.23%-。与此同时，全球电子烟烟弹（雾化弹）市场规模到2033年预计将达到118.7亿美元。在中国市场，据QYR最新调研，2025年中国电子烟装置市场持续扩张，预计2026年至2032年期间年复合增长率为9.6%。

在监管层面，国家市场监督管理总局于2022年4月8日发布了GB 41700-2022《电子烟》强制性国家标准，明确要求使用电子烟烟液的电子烟烟具和烟弹应具有良好的密封性，不应出现漏液。雾化弹（油仓）作为电子雾化设备的核心部件，其气密性与防漏液性能直接关系到产品合规性、用户体验与品牌口碑，气密性检测已成为电子雾化设备出厂前不可或缺的关键质控环节。

然而，在雾化弹的批量化生产中，传统气密性检测手段面临三大核心痛点：一是人工泡水检漏法效率低下、易造成产品二次污染；二是雾化弹结构精密、外形小巧，标准化工装难以实现精准密封；三是检测数据缺乏系统化管理，无法实现质量追溯与合规证明。

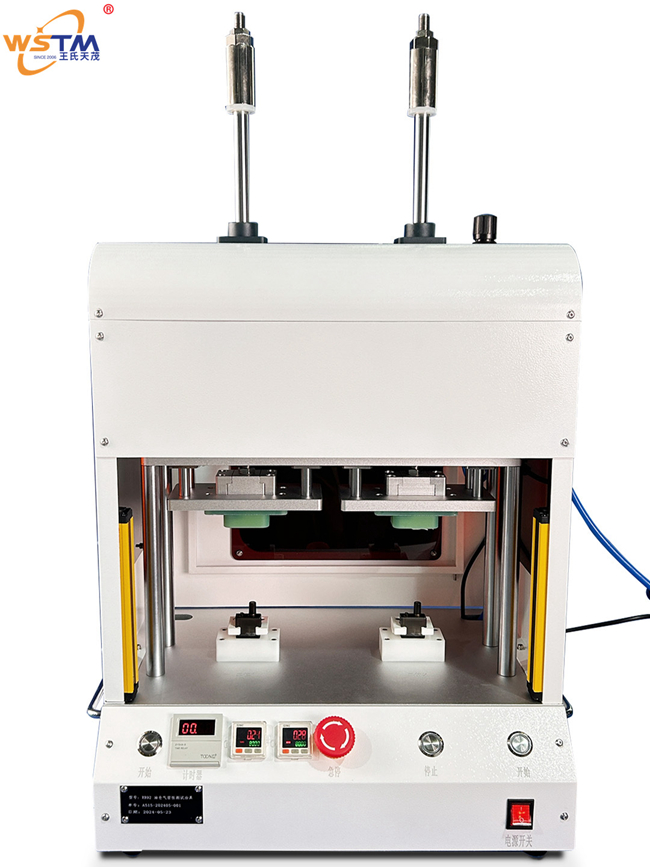

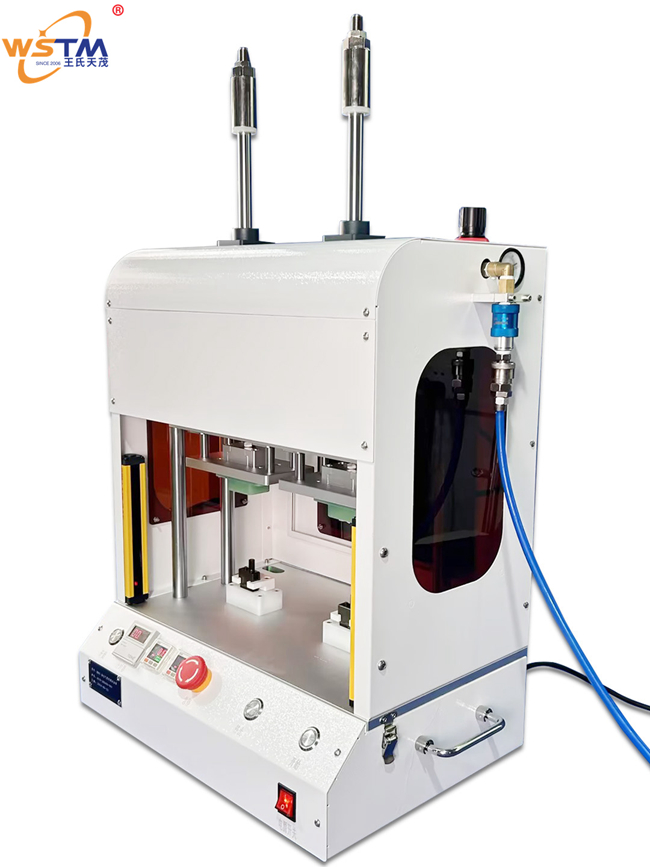

本产品由深圳市王氏天茂科技有限公司研发，是一套专为电子雾化设备雾化弹（油仓）设计的嵌入式系统测试治具-1。治具集成钣金结构、红外线安全光栅、硅胶导模（3D打印）、单片机控制系统及仪器仪表显示等模块，可根据雾化弹的尺寸和形状进行仿形定制，实现对雾化弹气密性的快速、精准、可追溯的自动化检测。它是电子雾化设备制造企业提升产品品质、满足GB 41700-2022防漏液强制要求、实现精益生产的核心质控装备。

2．产品定位： 利润产品 / ODM定制核心解决方案

3．盈利模式： 直供 + ODM/OEM定制



二、工装治具&夹具核心功能





1．功能1：仿形定制硅胶导模密封腔体



（1）描述：治具根据雾化弹的具体尺寸和外形进行仿形定制，在夹持部位使用硅胶导模（可通过3D打印技术制作）-1。硅胶导模可提供柔软的密封接触，确保雾化弹与治具之间的密封性。将待测雾化弹放入治具定位槽后，密封腔体与产品外壁紧密贴合，形成封闭的测试内腔，为后续充气检测提供可靠的气密环境。针对不同型号的雾化弹，测试时只需更换相应的工装模块即可。

（2）效益：仿形密封设计与硅胶导模的柔软贴合特性，确保产品与治具之间无泄漏密封，彻底消除了因工装适配性差导致的检测误差，使气密测试结果真实反映产品本身的密封质量。同时，硅胶导模确保测试过程不损伤雾化弹表面，保障产品外观完好。



2．功能2：红外线安全光栅+钣金结构防护



（1）描述：治具采用钣金材料构建机械结构，确保治具的稳定性和耐用性。在气密性测试区域配备红外线安全光栅，实时监测操作区域。红外线光栅采用多束红外光对射，一旦有人员或物体遮挡发射器发出的任何相邻两束以上光线超过30ms时，接收器立即输出报警信号，中断测试动作，防止夹伤事故。当有小物体挡住其中一束光线时，报警器不会输出报警信号，避免误触发。

（2）效益：从源头上保障操作员人身安全，符合ISO 45001职业健康安全管理体系要求。钣金结构确保治具在产线高频使用中的长期稳定性与耐用性，降低设备故障率与维护成本。



3．功能3：单片机控制系统自动化操作



（1）描述：治具采用单片机（如Arduino、STM32等）作为控制设备的核心。单片机负责控制夹持和释放动作，以及与传感器进行数据交互。通过编写相应的控制程序，实现治具的自动化操作和气密性测试的结果判断。系统按“充气-稳压-测试-排气”标准流程自动运行，测试参数可通过程序灵活设定。

（2）效益：单片机自动化控制替代传统人工操作，大幅缩短单件检测时间。稳定的程序化控制保证了每次测试的一致性，显著降低因人为操作差异导致的误判。测试结果由系统自动判定，从根本上替代了传统的“泡水看气泡”经验式检测法。



4．功能4：仪器仪表直观显示与多工位并行测试



（1）描述：治具配备LCD显示屏或LED指示灯等仪器仪表显示测试结果，操作人员能够直观地了解雾化弹的气密性检测合格与否。治具支持多工位并行测试设计，可根据产线产能需求配置双工位或多工位布局，实现多件产品同时检测。

（2）效益：直观的仪表显示使检测结果一目了然，操作员无需专业培训即可快速上岗。多工位并行测试可将产线每小时产能（UPH）提升一倍以上，单件检测节拍可压缩至30秒以内，显著降低单件产品的检测成本。

三、本工装治具&夹具的技术亮点｜独特卖点：



1．亮点1：仿形定制与硅胶导模密封技术：治具根据雾化弹实际尺寸和外形进行仿形定制，夹持部位采用硅胶导模（3D打印制作）提供柔软密封接触，密封腔体与产品外壁贴合度达99%以上。支持快速换型，满足多品种小批量混流生产需求。

2．亮点2：单片机+嵌入式系统测试治具一体化控制：治具采用单片机（Arduino/STM32等）作为控制核心，实现对夹持释放动作、传感器数据交互、气密性结果判断的一体化协调控制。测试参数可通过程序灵活设定，操作简便。系统预留MES数据接口，支持检测数据自动记录与追溯，满足ISO 9001质量管理体系对过程审核的要求。

3．亮点3：红外线光栅+钣金结构安全保障：治具采用钣金结构确保机械稳定性与耐用性，配备红外线安全光栅实现操作区域实时安全监测。一旦人员进入危险区域，系统立即报警并中断动作，保障操作员人身安全，符合ISO 45001职业健康安全管理体系要求。



4．亮点4：高可靠性长寿命密封系统：硅胶导模材料具有良好的柔韧性与耐久性，确保长期高频测试中的密封可靠性。钣金机身结构经优化设计，刚性强、耐用性高，适应产线7×24小时连续作业。

四、本工装治具&夹具和竞争对手相比的优势：



对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
适配性	仿形定制+硅胶导模密封，贴合度≥99%，专件专测	多为通用工装，适配性差，易产生泄漏误差
检测效率	单片机自动化控制+多工位并行，单件检测≤30秒	人工泡水检测或手动夹持，耗时≥60秒/件
控制方式	单片机嵌入式系统测试治具一体化控制，参数可编程	多为分离式手动控制，操作繁琐
安全防护	红外线安全光栅+钣金结构，符合ISO 45001	多为简易防护罩或无安全联锁装置
数据追溯	支持MES系统对接，自动记录检测数据	无数据记录或仅手工记录，无法追溯

五、工装治具&夹具的产品规格｜技术参数



参数类别	详细规格
工装外形尺寸	非标定制（根据雾化弹产品尺寸和形状仿形设计）
主体材质	钣金结构/电木板/航空铝（依工件需求非标定制）
密封方式	硅胶导模（3D打印制作），提供柔软密封接触
控制系统	单片机控制（Arduino/STM32等），支持程序自定义
安全防护	红外线安全光栅、钣金防护结构、紧急停止按钮
显示方式	LCD显示屏/LED指示灯，直观显示测试结果
适用检测压力	0 - 0.8MPa（可根据产品要求定制）
兼容气源	压缩空气、氮气
适用产品类型	电子雾化设备雾化弹、电子烟油仓、一次性烟弹、可换弹雾化器等
工位数量	单工位/双工位/多工位（可根据产线需求定制）

六、购买/获取方式：



项目	内容
价格模式	工装治具与夹具为非标定制，相关事宜需具体洽谈（提供一站式方案报价）。
购买渠道	电话/邮箱直供：可通过销售热线/电子邮件与王氏天茂公司取得联系，经技术评估与具体洽谈后完成定制采购。

七、服务对象/使用场景/案例分享



1．服务对象1：电子雾化设备ODM/OEM制造商



（1）使用场景：雾化弹生产线质量控制。将气密性测试治具集成到生产线中，用于对电子雾化设备雾化弹进行气密性测试，确保产品符合GB 41700-2022防漏液质量标准-1。在雾化弹装配线的终端环节，操作员将待测雾化弹放入气密测试治具定位槽，按下启动按钮。单片机系统自动执行夹持密封动作，按设定程序完成充气-稳压-测试-排气全流程检测。仪表直观显示PASS/FAIL结果，合格品流入下一工序，不良品报警提示隔离。

（2）案例研究：华南某知名电子雾化设备品牌制造商在导入王氏天茂雾化弹气密性测试治具前，产线采用传统泡水检漏法，单件检测耗时超60秒，且泡水后产品需烘干处理，额外增加烘干工序与设备成本，同时存在因水渍残留导致的雾化芯失效隐患。WSTM团队为其定制了一套仿形硅胶导模密封气密测试治具，配合单片机控制系统，将单件检测节拍压缩至25秒，省去了泡水和烘干工序。上线运行三个月后数据显示：产线月产能由3.8万件提升至6.5万件，气密不良品检出率提升至98%以上，客户年度售后漏液投诉率同比下降68%，顺利通过GB 41700-2022国标合规审核。

2．服务对象2：雾化弹（油仓）专业研发与生产供应商



（1）使用场景：雾化弹研发测试。在雾化弹的研发过程中，使用气密性测试治具进行气密性测试，优化产品设计和验证新技术的密封性能-1。通过专用仿形治具对雾化弹注油口、气道、密封圈等关键部位进行充气保压测试，快速锁定因注塑缩孔、超声波焊接不良、密封圈装配不到位导致的微泄漏源。

（2）案例研究：华东某雾化弹专业供应商长期受困于产品微泄漏导致的批量退货问题，售后PPM值高达1800。WSTM团队基于其雾化弹结构特点，设计了一套多工位并行气密测试治具：采用钣金结构+硅胶导模密封腔体，将雾化弹多接口一次性密封。上线后，单件测试节拍由原来的55秒压缩至20秒，微泄漏检出精度提升至0.3mL/min以内，产线月产能由4.2万件提升至7.8万件。连续运行6个月未出现一例因治具密封失效导致的误判停机，客户年度售后质量成本同比下降71%。

八、用户价值



（1）受益1：极致降本增效：通过单片机自动化控制、硅胶导模仿形密封设计与多工位并行测试，大幅缩短产线检测节拍，省去泡水及烘干等辅助工序，显著降低单件产品的检测成本与人力投入。



（2）受益2：确保国标合规：精准的气密性全检有效拦截因密封不良导致的漏液隐患，确保产品满足GB 41700-2022《电子烟》强制性国家标准防漏液要求，为企业通过国标审核提供坚实保障-。



（3）受益3：全流程数据可追溯：治具预留MES系统数据接口，支持检测数据的自动记录与扫码绑定，实现“一物一码、一测一档”，完全符合ISO 9001质量管理体系对过程审核的严苛要求。



（4）受益4：提升产品安全与品牌口碑：精准的气密性全检大幅降低售后投诉与退货率，为品牌的市场口碑与用户忠诚度提供坚实保障。



（5）综合受益： 王氏天茂的这套嵌入式系统测试治具，不仅是提升电子雾化设备产线检测效率的利器，更是企业确保雾化弹产品“零漏液”出货的核心质量防线，为电子雾化设备在消费者使用过程中的安全可靠运行提供了坚实保障。



九、关于王氏天茂：您身边有价值的合作伙伴



王氏天茂（WSTM）成立于2006年，是国家高新技术企业、深圳市科技型与创新型中小企业，专注于电子工业设备与非标自动化设备的研发制造近20年。

（1）权威认证： 公司已通过ISO9001质量管理体系、ISO14001环境管理体系、ISO45001职业健康安全管理体系等多项国际认证。

（2）研发实力： 由深圳市高层次专业人才领衔的研发团队，累计获得了数十项实用新型专利与软件著作权，荣获“测试治具行业十大品牌”称号。

（3）快速服务： 在珠三角地区，我们提供8小时上门服务，能够快速响应客户的设备调试、维护需求，保障产线的稳定运行。

20年来，我们已为超过1000家企业提供了专业的定制化解决方案，服务客户包括美的、立讯精密、飞荣达、尼得科、卡西欧、合元集团、麦克韦尔等众多知名企业，积累了深厚的行业经验。

十、联系我们：



如果您正在为电子雾化设备雾化弹的气密性检测难题寻找解决方案，欢迎联系我们！王氏天茂将根据您的产品特性，为您量身打造最适合的检测治具，做您身边最有价值的合作伙伴。

1．公司官网：www.wstm88.com

2．全国服务热线：0755-26016267

3．企业微信/手机：138-2887-5842；138-2332-7859；139-2379-5421

4．官方邮箱：sales@wstm88.com

5．公司地址：深圳市宝安区航城街道三围社区数核工业园1栋1楼
