一、产品概述

简介：

在电子产品组装过程中，散热片、散热风扇与功率器件（如CPU、MOS管、LED灯珠）之间需要涂覆锡膏、散热膏、导热膏或散热胶，以填充微小空隙、降低接触热阻、固定散热组件。传统手工涂覆方式存在涂覆量不均、位置偏移、气泡夹杂、效率低下等问题，容易导致散热不良、器件过热失效、甚至脱落。特别是在需要旋转涂覆的异形表面或环形区域，普通涂覆工具难以胜任。

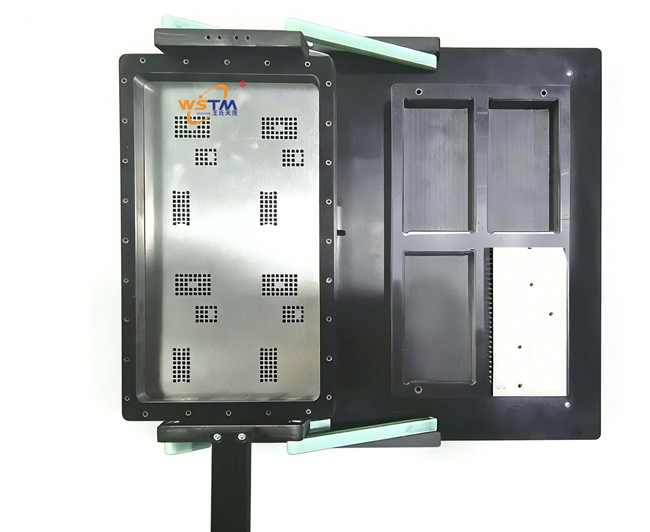

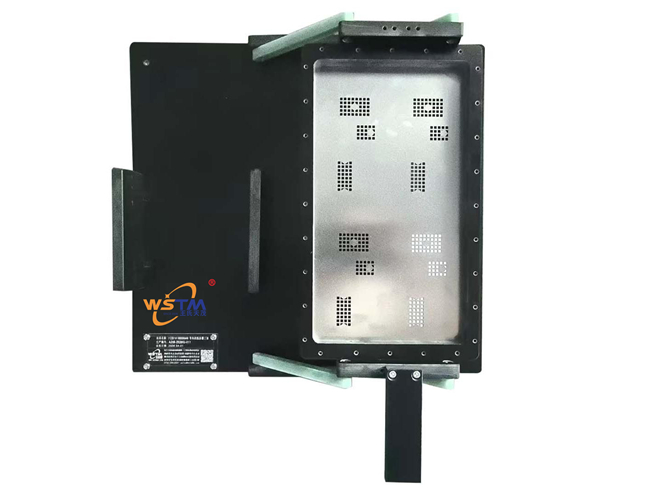

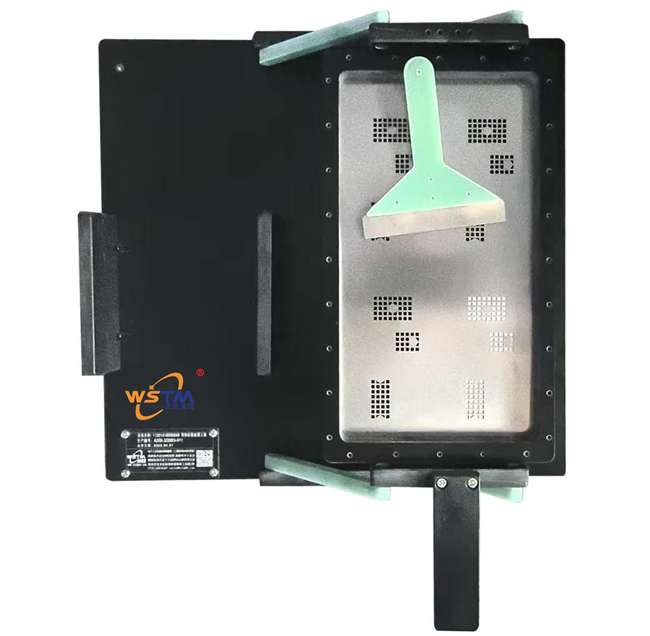

[产品名称：翻转式涂覆工装夹具]是一款专为[电子产品组装厂、散热模组供应商、LED照明工厂] 设计的[精密涂覆工装夹具]。采用翻转式结构设计（可180°旋转或摆动），操作员将散热片或风扇放入夹具后，通过手动或电动旋转机构带动涂覆头沿设定轨迹移动，将锡膏、散热膏、导热膏或散热胶均匀涂覆于指定区域。夹具配备精密定位装置、定量供料系统、可更换涂覆模板，确保涂覆位置准确、厚度一致、无气泡，大幅提升散热组件组装质量和效率。

产品定位：核心产品 / 产线关键工艺工装

盈利模式：直供 + ODM/OEM 非标定制

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。

二、核心功能

功能1：翻转式结构设计，适应环形/异形涂覆轨迹

描述：治具采用翻转式结构（手动旋转台），可带动涂覆头沿圆形、弧形或不规则轨迹移动，实现对散热片中心孔、风扇轴套、环形散热槽等特殊区域的精准涂覆。旋转角度、速度可调，适应不同涂覆路径需求。

效益：解决了传统直涂方式无法涂覆环形区域的难题；涂覆轨迹均匀连续，无断胶或堆积。

功能2：精密定位系统，确保涂覆位置准确

描述：治具配置高精度定位销、仿形定位块或三爪卡盘，将散热片或散热风扇快速固定于夹具中心。定位精度可达±0.05mm，确保涂覆头每次动作时均对准目标区域。

效益：消除涂覆位置偏差，避免导热膏涂到非接触面，减少清洁工序和材料浪费。

功能3：定量供料系统，涂覆量精准可控（选配）

描述：治具可选配精密点胶控制器+针筒或螺杆阀，通过气压或机械挤出方式定量供给锡膏/散热膏。单次涂覆量精度可达±0.01g，涂覆厚度一致性高。

效益：避免人工挤胶导致的涂覆量不均，确保每一片散热组件的导热材料用量一致，降低材料成本。

功能4：可更换涂覆头/模板，兼容多种胶体和形状

描述：涂覆头采用模块化设计，可根据胶体粘度（锡膏、高粘度散热膏、低粘度导热胶）和涂覆形状（点状、线状、环状）快速更换针头、喷嘴或刮板。对于需要丝网印刷的散热膏，可更换精密钢网模板。

效益：一套治具兼容多种胶体和涂覆工艺，换型时间不超过10分钟。

功能5：真空吸附+加热功能（选配），提升涂覆效果

描述：治具下板可集成真空吸附功能，将散热片或风扇牢牢固定于夹具表面，防止涂覆过程中移位。对于需要预热降低粘度的导热膏，可选配恒温加热模块（室温-80℃可调）。

效益：真空吸附确保薄型散热片不变形；加热功能使高粘度散热膏流动性更好，涂覆更均匀。

功能6：防静电材质，保护电子元件

描述：治具主体采用防静电电木板或铝合金（表面阳极氧化+防静电涂层），避免静电积累对附近敏感电子元件的损伤。

效益：适合在PCBA周边进行涂覆作业，无需担心ESD风险。

功能7：多规格可选，适配不同散热组件

描述：提供多种标准尺寸规格（如适配50×50mm、80×80mm、120×120mm散热风扇），也可根据客户散热片形状（圆形、方形、异形）非标定制。

效益：满足从小型手机散热片到大型工业电源散热器的各类涂覆需求。

三、技术亮点/独特卖点

亮点1：翻转式结构，专为环形散热面设计

传统涂覆治具多为直线运动或手工涂抹，无法高效涂覆环形区域（如风扇轴套、圆形散热槽）。我们的翻转式结构通过旋转运动，实现均匀连续的环形涂覆，解决了行业痛点。

亮点2：定量供料，涂覆量一致性好

配合精密点胶控制器，单次涂覆量精度±0.01g，比人工挤胶节省材料30%以上，同时避免因涂覆量过多导致的溢出污染或过少导致的导热不良。

亮点3：模块化涂覆头，快速切换胶体类型

换胶时只需更换针筒或喷嘴，无需清洗整个管路，10分钟内完成切换，适应锡膏、散热膏、导热膏、散热胶等多种材料。

亮点4：真空吸附+加热，提升涂覆质量

真空吸附固定薄型散热片防止翘曲；加热模块降低高粘度散热膏的流动阻力，使涂覆更顺畅、无气泡。

亮点5：防静电设计，安全可靠

主体采用防静电电木板，表面电阻10?-10?Ω，适合在PCBA周边进行涂覆，不会损伤IC等敏感元件。

亮点6：王氏天茂工装夹具一站式定制能力

作为工装夹具厂家，我们不仅提供涂覆工装，还可配套提供过锡炉载具、测试治具、装配夹具等全系列产品。

四、和竞争对手相比的优势



序号	对比维度	王氏天茂WSTM解决方案	市场普通方案 （手工涂抹/简易工装）
1	结构设计	翻转式结构，可360°旋转涂覆环形/异形区域	直线运动或手工涂抹，无法均匀涂覆环形面
2	定位精度	±0.05mm，仿形定位块/三爪卡盘	人工目视定位，偏差±1mm以上
3	涂覆量控制	定量供料（点胶控制器+针筒），精度±0.01g	手工挤胶，用量不稳定，浪费严重
4	涂覆轨迹	旋转角度/速度可调，适应点/线/环多种形状	手工画圈或不规则涂抹
5	换型效率	模块化涂覆头，10分钟切换胶体类型	需清洗整个工具，30分钟以上
6	辅助功能	可选真空吸附+加热，提升涂覆质量	无辅助功能
7	材质	防静电电木板/铝合金，ESD防护	普通塑料或金属，无防静电
8	客户案例	立讯精密、美的等头部客户已验证	多为小型工厂，缺乏背书
9	品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式，售后无保障

五、产品规格/技术参数

序号	项目	详细参数
1	设备名称	翻转式涂覆工装夹具
2	型号	WSTM-ROTARY-COAT系列
3	适用对象	散热片、散热风扇、散热模组、功率器件散热面
4	适用材料	锡膏、散热膏、导热膏、散热胶（粘度范围100-500,000 cps）
5	涂覆方式	翻转式旋转涂覆（手动/电动可选）
6	旋转角度	0-180°可调（电动版可设定任意角度）
7	旋转速度	手动：任意；电动：0-60 rpm可调
8	定位精度	±0.05mm
9	涂覆量精度	±0.01g（配合点胶控制器）
10	涂覆头规格	针筒（5cc/10cc/30cc）、螺杆阀、钢网模板（可选）
11	真空吸附	可选配，真空度-60kPa
12	加热模块	可选配，室温-80℃，PID控制
13	主体材质	防静电电木板（表面电阻10?-10?Ω）或铝合金（防静电涂层）
14	适配产品尺寸	最小10×10mm，最大200×200mm（可定制）
15	外形尺寸	按产品尺寸定制
16	重量	约2-8 KG



购买/获取方式：

价格：根据涂覆方式（手动/电动）、是否带定量供料、是否带加热/真空等配置报价，请联系销售工程师获取详细方案。

购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

试用/演示：欢迎寄送散热片/风扇样品及所用胶体至我司，免费进行涂覆工装方案设计验证。

六、服务对象/使用场景/案例分享

服务对象：

1. 电子产品组装厂：如电脑电源、服务器、逆变器、LED灯具生产商。

2. 散热模组供应商：为CPU、GPU、IGBT提供散热片和风扇的厂商。

3. 汽车电子工厂：电机控制器、车载充电机散热组件涂覆。

4. SMT后段组装线：在PCBA上安装散热片前的导热膏涂覆。

使用场景：

1. CPU/GPU散热片涂覆：将散热膏均匀涂覆于芯片表面，确保与散热片紧密贴合。

2. 散热风扇轴套涂覆：在风扇轴承或轴套内壁涂覆润滑型散热胶。

3. 功率管（MOSFET）散热面涂覆：在TO-220、TO-247等封装器件背面涂覆导热膏。

4. LED铝基板散热胶涂覆：在LED灯珠底部涂覆散热胶后贴装到铝基板上。

5. 环形散热槽涂覆：对圆形散热器底部的环形凹槽均匀填充散热膏。

案例研究：

背景：某知名PC电源厂商在生产金牌电源时，需要在MOS管与散热片之间涂覆导热膏。原手工涂抹方式用量不均，导致部分电源满载时MOS管温度过高，客诉率约1.5%。

方案：引入王氏天茂定制的翻转式涂覆工装夹具，配合电动旋转台和定量点胶控制器，将导热膏以环状轨迹均匀涂覆于MOS管背面，涂覆量控制在0.15g±0.01g。

成果：上线后，MOS管温度一致性大幅提升，因散热不良导致的客诉下降98%。客户工艺主管评价：“翻转式涂覆让导热膏的分布均匀性达到了前所未有的水平，温度测试全部通过。王氏天茂工装夹具帮我们解决了散热工艺的顽疾。”

七、用户价值

受益1：提升散热性能—— 均匀的导热膏/散热胶层，有效降低接触热阻，器件温度降低5-10℃。

受益2：节省材料成本—— 定量供料控制涂覆量，比手工挤胶节省材料30%以上。

受益3：提高组装效率—— 翻转式自动涂覆，单件仅需5-10秒，比手工快5倍。

受益4：避免污染—— 精确定位和定量，防止导热膏溢出污染周边元件。

受益5：保障可靠性—— 无气泡、无断胶的涂覆层，避免散热片脱落或热失效。

受益6：适应多品种—— 模块化涂覆头快速换型，满足小批量多型号生产。

受益7：符合ESD要求—— 防静电材质，保护敏感电子元件。

综合受益：

作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具凭借20年行业经验，为您提供“交钥匙”式翻转式涂覆工装解决方案。从王氏天茂工装夹具到王氏天茂测试治具，再到王氏天茂过炉载具，我们一站式满足您的工装需求，助您在散热组件组装工艺中实现高精度、高效率、低成本的精密涂覆。
