一、产品名称：FPC磁性治具（FPC磁性载具 / 软板磁性夹具）

产品标语：磁力压平，不变形——FPC软板SMT过炉的稳定之选

二、产品概述

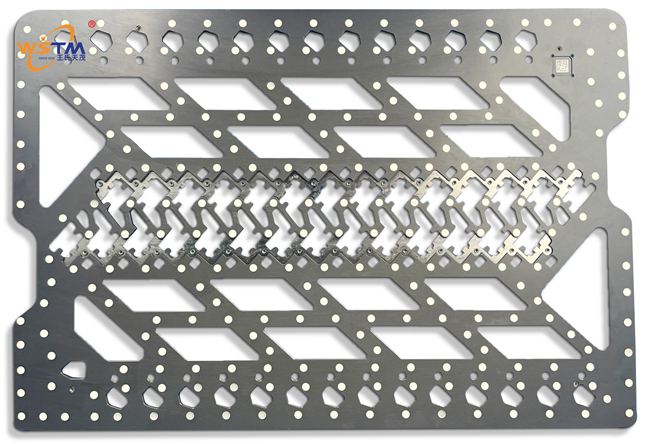

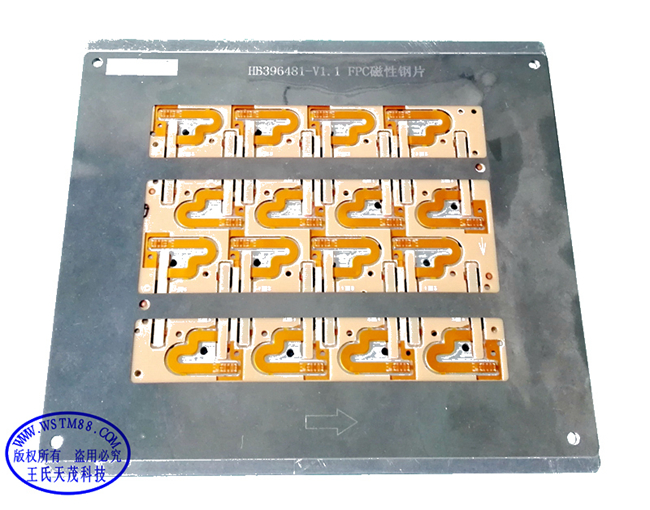

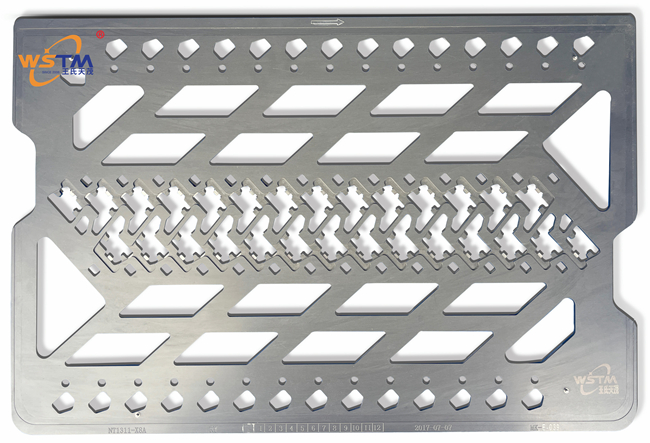

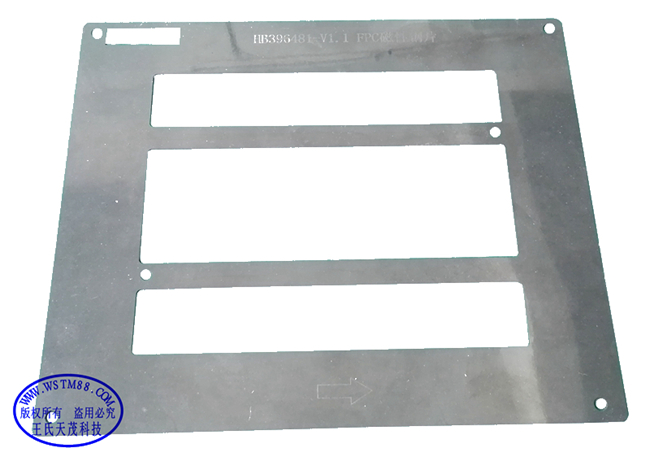

图片一	图片二
图片三	图片四

简介：

FPC磁性治具是王氏天茂专为FPC软板、柔性电路板、薄板过炉在SMT贴片生产制程中设计的一款新型工艺载具。产品诞生的初衷，是为了解决FPC软板因厚度薄、材质软，在回流焊过程中极易出现的翘曲变形、焊锡流动、元件偏移等行业痛点。通过耐高温磁铁 + 磁性钢片 + 高刚性底板的创新结构，本产品利用磁力将FPC软板平整地吸附固定，替代传统的高温胶带粘贴方式，实现稳定过炉、精准焊接。

产品定位：核心产品（SMT治具类中的技术升级型产品）

盈利模式：定制（ODM直供）

三、核心功能

功能1：磁性吸附固定

描述：治具底板嵌入耐高温钐钴磁铁（耐温300℃），搭配厚度0.08-0.5mm的特种磁性钢片。使用时，将FPC软板放置在底板上，盖上磁性钢片，利用磁力将软板平整压合固定，无需高温胶带。

效益：彻底消除因胶带粘贴不牢或受热失效导致的FPC移位、翘曲问题，确保焊接位置精准，同时节省胶带成本和粘贴/撕除人工。

功能2：耐高温稳定承载

描述：底板采用7075-T6铝合金或合成石材料+硬质喷砂氧化，经CNC精密加工，平整度好，在回流焊炉（最高260℃）内尺寸稳定不变形；内置磁铁耐温达300℃，保证高温下磁性不衰减。

效益：治具使用寿命长（正常使用可达10万次以上），减少频繁更换治具的成本和停工时间，特别适合大批量连续生产。

功能3：吸热隔热与防变形

描述：底板与磁性钢片均具有一定的吸热和隔热功能，在回流焊过程中可均匀传导热量，同时对FPC软板起到热缓冲保护作用。

效益：有效防止FPC软板因局部受热不均而产生的热变形，提升焊接一致性和产品良率。

功能4：简易操作与防误设计

描述：采用磁吸式结构，员工只需放置FPC、盖上钢片即可，操作简单直观；治具底板可设计定位销、方向标识等防呆特征。

效益：降低对操作人员熟练度的依赖，减少人为误操作，提高产线效率；新员工上手快，培训成本低。

功能5：成本优化

描述：取消高温胶带的使用，且治具可长期重复使用；底板材料（铝合金/合成石）可回收重工。

效益：每套治具在使用周期内可节省大量胶带耗材费用，同时减少产线辅助人员，综合成本显著降低。

四、技术亮点/独特卖点

亮点1：材料与磁力的精密匹配

采用7075-T6航空铝或进口合成石为底板，配合定制磁路设计的耐高温磁铁（300℃），确保高温环境下磁力稳定、钢片贴合紧密，避免传统磁铁高温退磁导致的固定失效。

亮点2：钢片弹性与寿命优化

磁性钢片选用特种弹性不锈钢材料，厚度精准控制（0.08-0.5mm可调），反复弯折不变形，正常使用可达10万次以上，远超行业平均水平。

亮点3：兼容多种FPC类型

可根据客户FPC软板的形状、厚度、元件布局，定制底板定位槽、避空位和钢片形状，支持单板、拼板、连片等多种生产模式，满足不同批量需求。

亮点4：防静电选型

对静电敏感型FPC（如含IC、传感器），可提供防静电涂层或防静电合成石底板，表面电阻控制在10?-10?Ω，满足ESD管控要求。

五、和竞争对手相比的优势

· 18年经验沉淀：自2006年起专注工装治具，对FPC软板的SMT工艺痛点理解深刻，设计方案更贴合实际生产需求。

· 材料来源可靠：与国内外优质供应商长期合作，确保磁铁、钢片、底板材料性能稳定，杜绝因材料问题导致的治具失效。

· 交付周期短：自有CNC加工中心和熟练技工团队，常规30套以内3天交货，满足客户紧急上量需求。

· 珠三角8小时上门服务：提供现场问题排查、治具调试、使用培训等快速响应服务，降低客户使用门槛。

· 资质齐全：国家高新技术企业、ISO9001认证企业，产品符合电子制造业严苛的质量管理要求，客户可放心导入。

六、产品规格/技术参数

项目	参数
底板材料	7075-T6铝合金 / 合成石（进口/国产）
磁铁耐温	300℃（长期）
磁性钢片厚度	0.08mm – 0.5mm（可选）
适用工艺	无铅回流焊、有铅回流焊、氮气回流焊
表面电阻（防静电型）	10?-10?Ω
使用寿命	正常使用≥100,000次
定位精度	±0.05mm
产品交货期	30套以内3天交货（批量另议）
适用产品	FPC软板、柔性电路板、薄板PCB

购买/获取方式

价格：根据底板材料、尺寸、磁铁配置和钢片数量定制，价格区间通常在200元-800元/套不等，批量订单价格更优。

购买渠道：直接联系王氏天茂销售团队，官网 www.wstm88.com 在线咨询，或拨打服务电话 0755-26016267 / 13828875842（微信同号）。

试用/演示：可提供样品治具试制（客户承担FPC样板），支持现场或视频演示操作方法与效果。

七、服务对象/使用场景/案例分享

服务对象：

· FPC软板生产与SMT贴片加工厂

· 消费电子（手机、平板、可穿戴设备）制造商

· 汽车电子、医疗电子、仪器仪表FPC应用企业

· EMS（电子制造服务）工厂

使用场景1（高密度FPC过炉）：某智能手机摄像头FPC软板，线路密集，元件间距小。使用王氏天茂磁性治具后，因变形导致的焊接短路率从3%降至0.2%，良率大幅提升。

使用场景2（大批量FPC生产）：某车载显示屏FPC模组厂，月产量超10万片，原使用高温胶带工艺，每月胶带成本近2万元，且需3人专职粘贴。改用磁性治具后，胶带成本归零，省去2名操作人员，6个月收回治具投入。

使用场景3（薄板/异形FPC）：某医疗设备FPC传感器板，厚度仅0.2mm，形状不规则，传统治具难以固定。王氏天茂定制异形磁性治具，采用合成石底板+分段钢片设计，解决了固定难题，过炉良率从85%提升至98%。

使用场景4（氮气回流焊高温工艺）：某新能源汽车BMS FPC模块，需经过氮气回流焊，温度高达260℃。王氏天茂提供耐高温合成石底板+耐300℃磁铁方案，治具长期使用无变形、不退磁，满足严苛工艺要求。

使用场景5（防静电要求）：某军工级FPC含敏感IC，对静电防护等级要求极高。王氏天茂提供防静电合成石底板+防静电钢片涂层方案，表面电阻稳定在10?Ω，帮助客户通过ESD审核。

八、用户价值

受益1：提高焊接良率

通过磁力平整固定，消除FPC翘曲、移位导致的元件偏移、立碑、桥接等缺陷，帮助客户将直通率提升至99%以上，减少炉后维修成本。

受益2：降低综合生产成本

取消高温胶带耗材，减少粘贴/撕除人工，治具寿命长达10万次以上，从物料、人工、治具更换三个维度显著降低单件产品制造成本。

受益3：提升产线效率与灵活性

操作简单，员工上手快，换线时间短；拼板设计可一次过炉多片FPC，大幅提升单位时间产出。

综合受益：

王氏天茂FPC磁性治具不仅是解决FPC过炉变形的“物理工具”，更是帮助电子制造企业实现提质、降本、增效的关键工艺装备。18年技术积累、精密的磁力结构设计和深度定制能力，让客户在面对复杂FPC产品时，也能拥有稳定可靠的生产保障。
