一、 工装治具 & 夹具产品概述

1. 治具简介

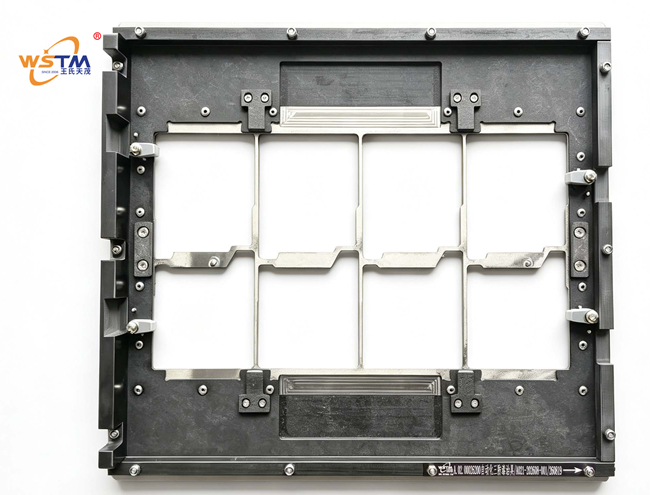

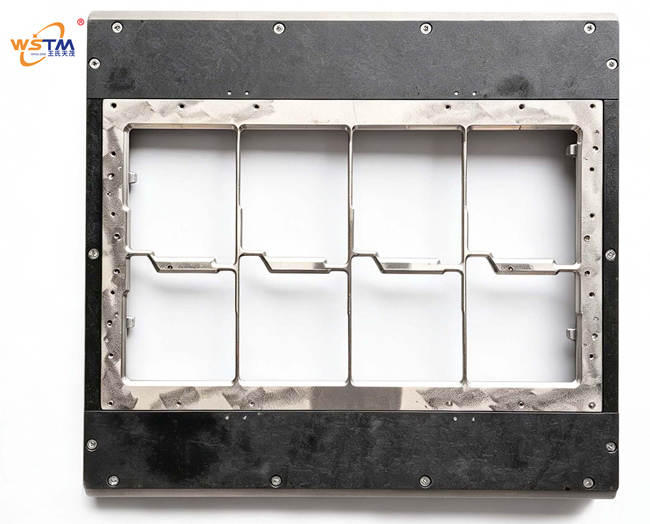

在波峰焊工艺中，高密度PCBA常面临元件浮高、引脚连锡以及大尺寸板卡热变形等核心痛点。本产品由深圳市王氏天茂科技有限公司研发，专为长沙航特电子科技有限公司的1*4焊接工位定制，是一款结合钛合金高刚性与合成石耐高温特性的PCBA过炉载具。

治具主体采用防静电、耐高温的6mm合成石，保证尺寸热稳定性；核心压合机构采用耐高温钛合金铆钉镶嵌，并配置定制铝合金金属PCBA压扣，配合机械手拨动与定位销防呆设计，实现精密定位。该治具针对客户特定型号设计，融合模块化波峰焊夹具设计理念，为DIP插件焊接提供稳定的载具支撑，彻底解决了传统治具因热变形导致的焊接不良问题。

2. 产品定位

同系列PCBA高效波峰焊焊接解决方案（利润产品）。

---

二、 工装治具 & 夹具核心功能

1. 功能 1：双核心材料融合，实现防变形载具功能

(1) 描述：

针对波峰焊高温环境（250℃-280℃），治具主体选用6mm合成石，具有极低的热膨胀系数。在易变形区域嵌入钛合金材料进行局部结构强化，利用钛合金的高强度和耐腐蚀性，确保PCBA过炉载具在长期高温使用后依然保持平整度。

(2) 效益：

显著降低因治具热变形导致的防浮高失效风险，大幅提升PCB过炉夹具的使用寿命（可达10万次以上），确保焊点一致性，有效避免因载具变形造成的焊接拉尖或虚焊。

2. 功能 2：精密压扣与导向定位，实现防浮高治具功能

(1) 描述：

针对DIP元件受锡波浮力影响导致的浮高问题，本治具定制了铝合金金属PCBA压扣。通过弹簧卡扣印刷治具设计原理，配合机械手拨动机构，实现对元件的精准向下压力。配套定制合成石PCB导向块，确保PCBA放置位置精准无误。

(2) 效益：

从物理上锁死元件位置，防浮高波峰焊载具能有效对抗锡波冲击，大幅降低元件浮高不良率。卡扣治具的快速开启结构，保证了操作便捷性，缩短换型时间。

3. 功能 3：防连锡设计，实现防连锡治具功能

(1) 描述：

治具上设置有定制黑色FR4玻纤挡锡条，通过自锁螺母固定连接。针对密脚元件焊盘区域，利用挡锡条物理阻断锡桥形成。同时，配合可调节的偷锡焊盘设计，引导多余焊锡流向特定区域，防止焊点粘连。

(2) 效益：

作为防连锡治具，该结构能有效解决密脚IC、排针等元件的连锡问题，大幅提升焊接直通率。纯硬件结构设计，无电气控制系统干扰，维护极其方便。

---

三、技术亮点与独特卖点

亮点	详细说明	客户价值
模块化快换设计	针对1*4焊接工位，模块化波峰焊夹具设计便于后期针对不同型号快速调整。	快速响应产线多品种换线需求。
通用性强	巧妙结合了钛合金过炉托盘的耐用性与铝合金过炉托盘的轻量化，具有极佳的可调式过炉载具兼容性。	适应多种PCB板型，降低夹具存储空间。
优良的工艺兼容	黑色FR4挡锡条耐高温及防静电，不仅防连锡，更能防止溢锡污染金手指。	提高品质，具备卓越的防浮锡波峰焊载具性能。

---

四、 操作注意事项与维护

1. 操作前准备

(1) 检查合成石治具主体是否有裂纹，钛合金铆钉是否松动。

(2) 检查铝合金金属PCBA压扣是否灵活，FR4挡锡条是否紧固。

(3) 确认PCBA型号与PCB过炉夹具定位孔位完全匹配。

2. 装板操作规范

(1) 将PCBA轻放于定制合成石PCB导向块内，确认四周无干涉。

(2) 拨动机械手压扣，确保弹簧卡扣压紧元件本体，严禁强制按压。

(3) 确认PCBA已完全入槽，防止压扣偏位导致元件压伤。

3. 过炉与测试

(1) 过炉时需确保防变形载具平稳放置在传送带轨道上。

(2) 测试过程中若发现连锡或浮高，及时检查挡锡条与压扣是否松动。

---

五、产品规格与技术参数

参数类别	详细规格
主体材质	防静电、耐高温 6mm 合成石（防变形主体结构）
强化/压合材质	耐高温 钛合金（铆钉镶嵌）+ 定制铝合金金属PCBA压扣
导向与挡锡	定制合成石PCB导向块 + 黑色FR4玻纤挡锡条（自锁螺母固定）
焊接工位	1 * 4
核心功能	防连锡、防变形、防浮高、模块化快速换型
适用客户	长沙航特电子科技有限公司

---
