一、工装治具&夹具产品概述

1. 治具简介：

2025年全球加湿器市场规模已达51.9亿美元，预计到2034年将增长至103.6亿美元，复合年增长率达7.98%-。同年，中国加湿器市场延续强劲增长态势，据奥维云网线上推总数据显示，全年线上加湿器零售额达18.4亿元，同比增长21.3%；零售量691.8万台，同比增长6.0%-。在市场规模持续扩大的背景下，2025年全球气密检测设备市场规模已突破85亿元，其中中国市场需求占比超35%，年复合增长率达12.3%-。加湿器整机及其关键部件（如水箱、雾化器壳体）的气密性与防水性能，直接关系到产品的电气安全与使用寿命，气密性检测已成为加湿器出厂前不可或缺的关键质控环节。

然而，在加湿器的批量化生产中，传统气密性检测手段面临三大核心痛点：一是人工泡水检漏法效率低下、耗时长、易造成二次污染；二是加湿器部件形状各异，标准化工装难以适配；三是检测数据缺乏系统化管理，无法实现质量追溯。

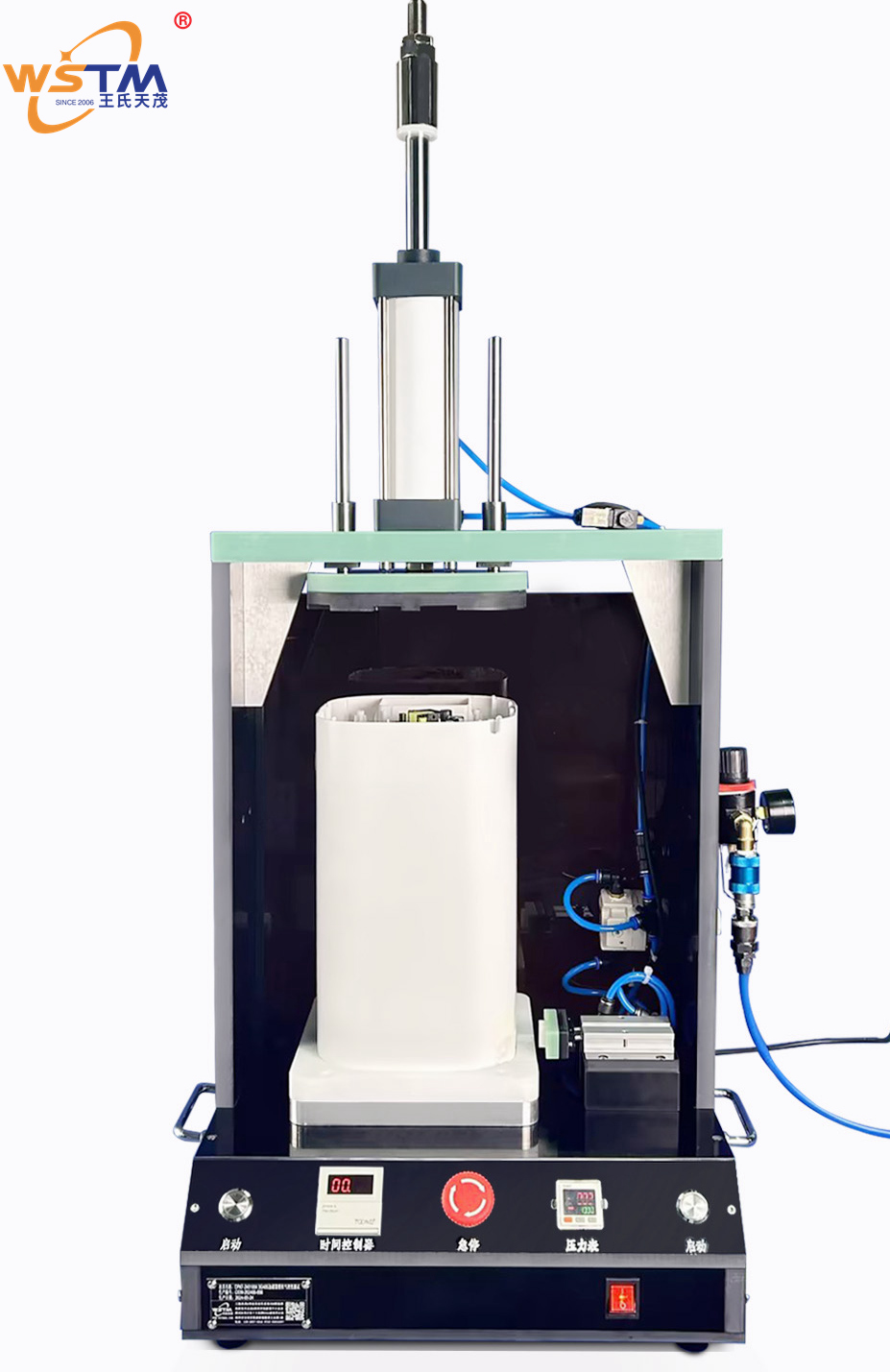

本产品由深圳市王氏天茂科技有限公司研发，是一套专为加湿器整机及零部件（水箱、壳体、雾化器腔体等）设计的嵌入式系统测试治具。治具集成缸径气缸驱动系统、精密时间控制器、高精度压力表及电木板材料结构，可根据加湿器的尺寸和形状进行仿形定制，实现对加湿器气密性的快速、精准、可追溯的自动化检测。它是家电制造企业提升产品品质、满足GB 4706.48-2024等安全标准检测要求、实现精益生产的核心质控装备-。

2. 产品定位： 利润产品 / ODM定制核心解决方案

3. 盈利模式： 直供 + ODM/OEM定制

二、工装治具&夹具核心功能

1. 功能1：仿形定制密封腔体

描述： 治具根据加湿器整机或零部件（如水箱、壳体、雾化器腔体）的具体尺寸和外形进行仿形定制，设计专用的密封腔体与定位夹具。治具结构以电木板为主体材料，因其具备良好的绝缘性和耐温性，适合用于电子设备的测试治具。将待测产品放入治具定位槽后，密封腔体与产品外壁紧密贴合，形成封闭的测试内腔，为后续充气检测提供可靠的气密环境。为了减少误差，在检测加湿器不同部件时可根据部件去仿形定制相应的测试夹具，测试时只需更换相应的工装即可。

效益： 仿形密封设计确保产品与治具之间无泄漏贴合，彻底消除了因工装适配性差导致的检测误差，使气密测试结果真实反映产品本身的密封质量。同时，电木板材料结构确保测试过程不损伤产品表面，保障产品外观完好。

2. 功能2：缸径气缸驱动快速夹持

描述： 治具采用缸径气缸作为动力源，驱动密封模块的夹持与释放动作。操作员将产品放入治具后，按下启动按钮，气缸在0.5秒内自动完成密封压紧动作，确保产品在整个测试周期内保持稳定的密封状态-1。配合双按钮启动与安全光栅等安全保护措施，确保操作安全-。

效益： 气缸驱动替代传统人工手动夹持，大幅缩短了装夹时间，单件产品的装夹与密封准备时间由人工操作的15-30秒压缩至3秒以内。同时，稳定的夹持力保证了每次测试的密封一致性，显著降低因夹持不到位导致的误判停机。

3. 功能3：精密压力表实时监测与时间控制器精准控时

描述： 治具配备高精度精密压力表，实时显示加湿器内部压力变化，并通过时间控制器精确设定和控制测试的充气、稳压、检测各阶段时长-1。系统按“充气-稳压-测试-排气”标准流程运行，操作员可通过压力表直观判断产品是否存在泄漏。治具还可搭配差压传感器，将差压传感器A端接入参照工件，B端接入被测量工件，系统根据当前测得压差数据和设定的参数进行自动比对，若不符合设定参数要求，则自动声光报警-。

效益： 精密压力表与时间控制器的组合，使检测过程标准化、数据化。测试时间精确可控，检测结果可量化判断，从根本上替代了传统的“泡水看气泡”经验式检测法。单件检测节拍可压缩至30秒以内，产线检测效率提升3倍以上，同时大幅减少了因人工目测带来的漏判与误判。

4. 功能4：模块化快换与多工位并行测试

描述： 治具采用模块化设计，密封模组与定位夹具可根据加湿器不同型号、不同部件快速更换。切换产品时仅需更换对应的适配工装模块，无需拆卸整台设备。同时，治具支持多工位并行测试设计，可根据产线产能需求配置双工位或多工位布局，实现多件产品同时检测-。

效益： 模块化设计使换线时间由传统治具的30分钟以上压缩至5分钟以内，满足家电行业多品种小批量混流生产的柔性需求。多工位并行测试可将产线每小时产能（UPH）提升一倍以上，显著降低单件产品的检测成本。

三、本工装治具&夹具的技术亮点｜独特卖点：

亮点1：仿形定制与模块化快换设计：治具根据加湿器实际尺寸和外形进行仿形定制，密封腔体与产品外壁贴合度达99%以上。模块化设计支持5分钟内完成产品型号切换，大幅提升产线柔性，满足多品种小批量混流生产需求。

亮点2：嵌入式系统测试治具一体化控制：治具集成嵌入式控制系统，通过PLC或单片机实现对气缸动作、时间控制器、压力传感器的一体化协调控制。测试参数可通过触摸屏灵活设定，操作简便。系统预留MES数据接口，支持检测数据自动记录与追溯，满足ISO 9001质量管理体系对过程审核的要求。

亮点3：高可靠性电木板材料结构：治具主体采用电木板材料构建机械结构，电木板具有良好的绝缘性和耐温性，适合用于电子设备的测试治具，确保长期高频使用中的结构稳定性和电气安全。

四、本工装治具&夹具和竞争对手相比的优势：

对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
适配性	仿形定制密封腔体，贴合度≥99%，专件专测	多为通用工装，适配性差，易产生泄漏误差
检测效率	气缸驱动快速夹持+多工位并行，单件检测≤30秒	人工手动夹持或泡水检测，耗时≥60秒/件
控制方式	嵌入式系统测试治具一体化控制，参数可编程	多为分离式手动控制，操作繁琐
数据追溯	支持MES系统对接，自动记录检测数据	无数据记录或仅手工记录，无法追溯
售后服务	源头ODM直供，20年经验资深工程师现场响应，提供治具全生命周期维护	贸易商或代工厂，缺乏家电行业气密治具设计经验

五、工装治具&夹具的产品规格｜技术参数

参数类别	详细规格
工装外形尺寸	非标定制（根据加湿器产品尺寸和形状仿形设计）
主体材质	电木板/航空铝/不锈钢（依工件需求非标定制）
驱动方式	缸径气缸驱动，支持气动控制系统
控制系统	嵌入式系统测试治具（PLC/单片机控制，支持触摸屏参数设定）
时间控制	精密时间控制器，充气/稳压/测试/排气各阶段独立可调
压力监测	高精度精密压力表/差压传感器（可选配）
适用检测压力	0 - 0.8MPa（可根据产品要求定制）
兼容气源	压缩空气、氮气
适用产品类型	加湿器整机、水箱、雾化器壳体、管路接头等零部件
安全防护	双按钮启动、安全光栅（可选配）、紧急停止按钮

六、购买/获取方式：

项目	内容
价格模式	工装治具与夹具为非标定制，相关事宜需具体洽谈（提供一站式方案报价）。
购买渠道	电话/邮箱直供：可通过销售热线/电子邮件与王氏天茂公司取得联系，经技术评估与具体洽谈后完成定制采购。

七、服务对象/使用场景/案例分享

1. 服务对象1：家用电器（加湿器）ODM/OEM制造商

使用场景：加湿器整机气密性下线（EOL）全检。 在加湿器装配线的最后环节，操作员将完成组装的加湿器整机放入气密测试治具定位槽，按下启动按钮。气缸自动驱动密封模块压紧产品，系统按设定程序自动完成充气-稳压-测试-排气全流程检测。精密压力表实时显示压力变化，若检测通过，治具自动释放产品进入下一工序；若检测不合格，系统声光报警提示隔离返修。

案例研究： 华南某知名加湿器品牌制造商在导入王氏天茂加湿器气密性测试治具前，产线采用传统泡水检漏法，单件检测耗时超90秒，且泡水后产品需烘干处理，额外增加烘干工序与设备成本，同时存在因水渍残留导致的电气安全隐患。WSTM团队为其定制了一套仿形密封气密测试治具，配合嵌入式控制系统，将单件检测节拍压缩至25秒，省去了泡水和烘干工序。上线运行三个月后数据显示：产线月产能由2.3万台提升至4.1万台，气密不良品检出率由约60%提升至98%以上，客户年度售后漏水投诉率同比下降72%。



2. 服务对象2：加湿器零部件（水箱/壳体）专业供应商

使用场景：加湿器水箱气密性专项检测。 针对加湿器水箱这一关键部件，通过专用仿形治具对水箱进出水口、密封圈等位置进行充气保压测试，快速锁定因注塑缩孔、焊接不良、密封圈装配不到位导致的微泄漏源。

案例研究： 华东某加湿器水箱专业供应商长期受困于水箱微泄漏导致的批量退货问题，售后PPM值高达1500。WSTM团队基于其水箱结构特点，设计了一套多工位并行气密测试治具：采用电木板仿形定位腔体+气缸同步压紧结构，将水箱进出水口及注水口一次性密封。上线后，单件测试节拍由原来的50秒压缩至22秒，微泄漏检出精度提升至0.5mL/min以内，产线月产能由3.5万件提升至6.2万件。连续运行6个月未出现一例因治具密封失效导致的误判停机，客户年度售后质量成本同比下降64%。

八、用户价值

受益1：极致降本增效：通过气缸驱动快速夹持、仿形密封设计与多工位并行测试，大幅缩短产线检测节拍，省去泡水及烘干等辅助工序，显著降低单件产品的检测成本与人力投入。

受益2：全流程数据可追溯：治具预留MES系统数据接口，支持检测数据的自动记录与扫码绑定，实现“一物一码、一测一档”，完全符合ISO 9001质量管理体系与GB 4706.48-2024加湿器安全标准对过程审核的严苛要求-。

受益3：提升产品安全与品牌口碑：精准的气密性全检有效拦截因密封不良导致的漏水、漏电等安全隐患，大幅降低售后投诉与退货率，为品牌的市场口碑提供坚实保障。

综合受益： 王氏天茂的这套嵌入式系统测试治具，不仅是提升加湿器产线检测效率的利器，更是企业确保家电产品“零缺陷”出货的核心质量防线，为加湿器在潮湿环境中的长期安全可靠运行提供了坚实保障。
