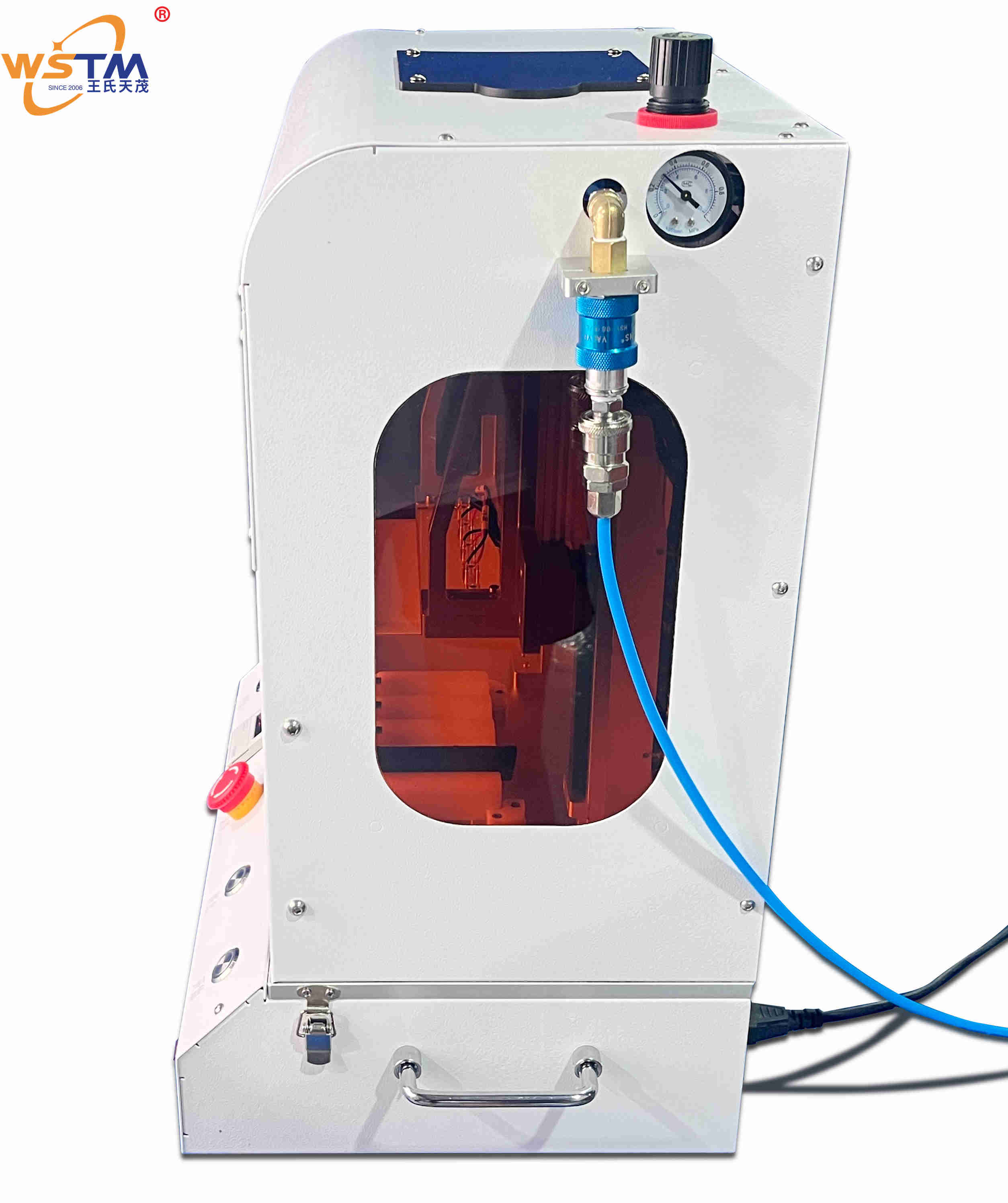

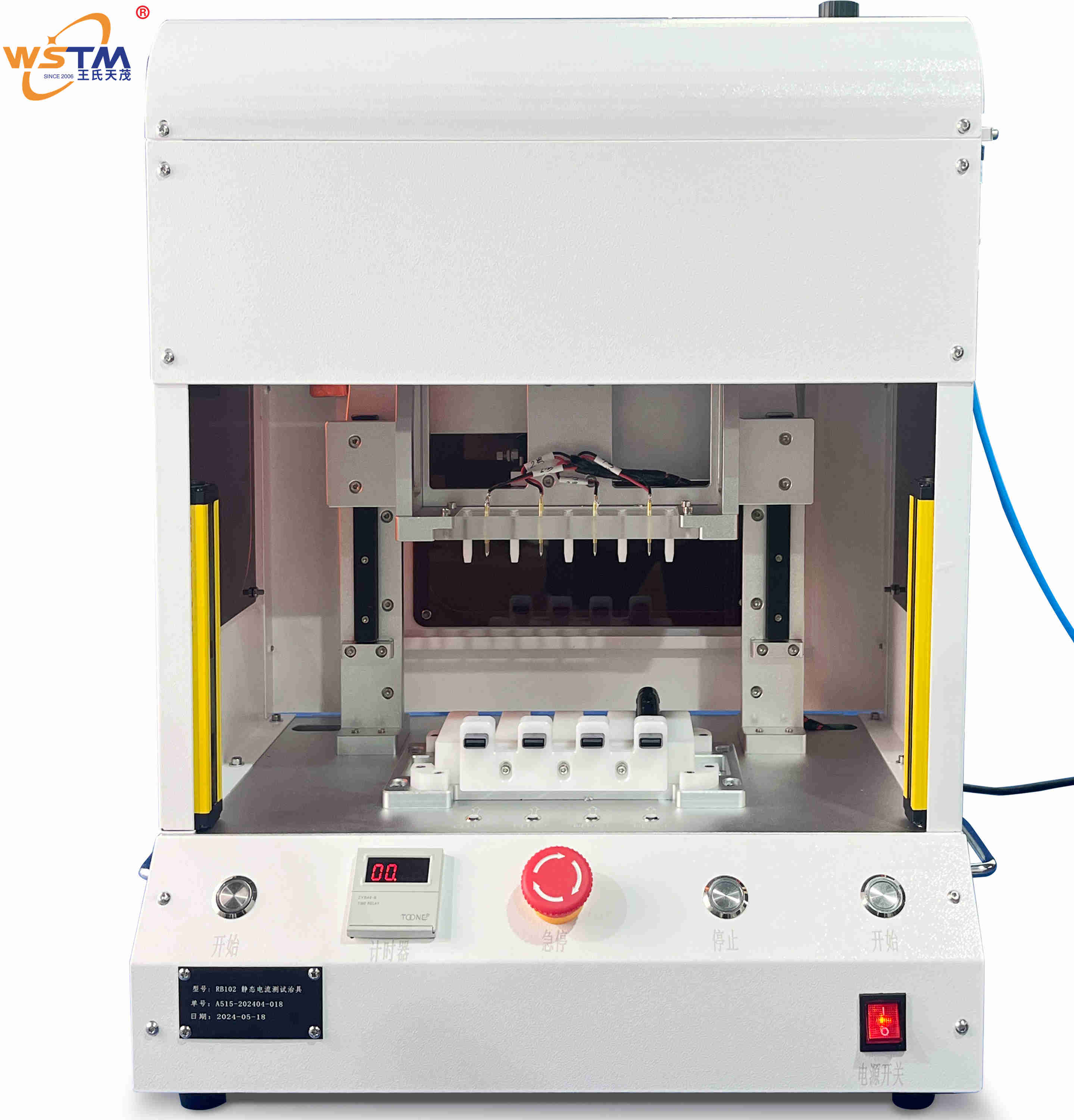

静态电流ATE测试治具：单片机控制的精准测试解决方案

在PCBA功能测试领域，静态电流是衡量电子设备功耗和可靠性的关键指标。无论是物联网设备、可穿戴产品，还是汽车电子、医疗仪器，静态电流超标都可能导致电池续航缩短、发热异常甚至早期失效。针对这一测试需求，我公司（王氏天茂，成立于2006年）设计开发的静态电流ATE测试治具，以单片机为核心控制单元，实现了测试过程的自动化、数据采集的精准化和结果处理的智能化，成为FCT治具领域的技术标杆。

本文将从测试治具探针选型、气动测试治具气路接法、误报率解决方案、价格与厂家推荐等维度，全面解析PCBA测试治具的定制与应用。

一、静态电流ATE测试治具的核心技术

1. 单片机控制系统

静态电流测试治具采用单片机系统作为控制核心，具备以下关键功能：

功能模块	实现方式	测试价值
测试控制	编程控制测试步骤、参数设置（电流范围、采样频率）	自动化执行，避免人为误差
数据采集	配合模拟电流传感器，实时采集静态电流数据	高精度、高频率采样，捕捉微小电流变化
数据处理	计算平均值、最大/最小值，判断合格/不合格	快速判定，输出测试报告
显示与输出	LCD屏显示结果，串口/以太网输出至MES系统	数据可追溯，支持智能制造
多通道测试	同时测试多个被测板	提升测试效率，降低单件成本

2. 可编程性与可扩展性

单片机控制的治具具有良好的可编程性和可扩展性，可根据不同产品、不同测试需求进行定制和升级。无论是蓝牙模组的低功耗测试，还是传感器板的休眠电流检测，一套治具即可覆盖多种测试任务。

二、测试治具探针怎么选型？

测试治具探针怎么选型？这是测试治具设计中至关重要的一环。探针作为测试系统与被测板之间的关键连接点，其选型直接影响测试的稳定性和准确性。

1. 探针选型的核心参数

参数	选型要点	应用场景
针头形状	尖头：适用于焊盘/测试点；爪头：适用于元件引脚；平头：适用于大接触面	根据被测点类型选择
弹力	100-200g常规；50-100g敏感元件；200g以上大电流	避免压坏元件，确保接触可靠
材质	铍铜镀金（高导通性、耐腐蚀）	适用于高频、高精度测试
额定电流	根据测试信号选择：1A以下常规；3-5A功率测试	避免过热或熔断
使用寿命	10万次以上为佳	降低维护成本

2. 探针选型的常见误区

• 弹力过大：压坏焊盘或元件表面，导致被测板损坏
• 弹力过小：接触不良，造成误报
• 针头形状不当：尖头用于大焊盘容易打滑，平头用于小测试点可能接触不到

我公司在测试治具定制中，会根据被测板的测试点分布、元件敏感度、信号类型，为每一根探针进行精细化选型，确保测试稳定可靠。

三、气动测试治具怎么接气路？

气动测试治具怎么接气路？气动测试治具通过压缩空气驱动气缸，实现探针板自动升降、压板自动压紧等功能，是批量测试中提升效率的关键。

1. 气路系统组成

• 气源：空压机，提供0.4-0.6MPa压缩空气
• 气动三联件：过滤器（除水除尘）+调压阀（设定压力）+油雾器（润滑气缸）
• 电磁阀：控制气缸伸缩方向，通常为二位五通阀
• 气缸：执行元件，根据行程和缸径选择
• 气管与接头：PU管+快插接头，保证气密性

2. 气路接法步骤

• 气源接入：空压机输出接至三联件进气口
• 压力调节：调压阀设定至0.4-0.5MPa（根据气缸规格）
• 电磁阀连接：三联件出气口接电磁阀进气口（P口）
• 气缸连接：电磁阀A口接气缸前进气口，B口接气缸后退气口
• 控制信号：测试系统输出IO信号控制电磁阀线圈
• 消音器安装：电磁阀排气口安装消音器，降低噪音

3. 常见问题与解决

• 气缸动作缓慢：检查气源压力是否足够，气管是否折弯
• 漏气：检查快插接头是否插紧，气管有无破损
• 电磁阀不动作：检查控制信号电压（通常DC24V），线圈是否烧毁

 我公司设计的气动测试治具，气路布局清晰、接口标准，并提供详细的气路图，方便客户自行维护。

四、测试治具误报率高怎么解决？

测试治具误报率高怎么解决？误报（假阳性）是测试治具使用中常见的问题，会严重影响测试效率和产能。以下是我公司的系统性解决方案：

1. 探针接触不良

• 原因：探针弹力不足、针头氧化、测试点有残留物
• 解决方案：选用合适弹力的镀金探针，定期清洁探针头，对被测板进行清洁处理

2. 信号干扰

• 原因：测试线路过长、未屏蔽、接地不良
• 解决方案：采用屏蔽线缆，单点接地，信号线与动力线分离走线

3. 测试程序不稳定

• 原因：采样时序不对、阈值设置不合理
• 解决方案：优化测试程序，增加延时和稳定时间，设置合理的合格窗口

4. 治具结构松动

• 原因：导向销磨损、压板变形
• 解决方案：定期维护，更换磨损部件，采用高刚性材料

5. 环境因素

• 原因：温湿度变化、静电干扰
• 解决方案：ESD防护，控制测试环境温湿度

我公司提供珠三角8小时上门服务，快速响应客户现场误报问题，通过系统排查和优化，将误报率降至最低。

五、定制一套PCBA测试治具多少钱？

定制一套PCBA测试治具多少钱？这是客户最关心的问题之一。测试治具的价格受多种因素影响，以下是大致的价格区间和影响因素：

治具类型	价格区间（元/套）	主要影响因素
手动简易测试治具	800-1500	结构简单，探针数量少
气动/手动FCT治具	1600-5,000	探针数量、气缸规格、是否需要单片机
ATE全自动测试治具	6,000-50,000+	包含仪器集成、上位机软件、多通道切换

 影响价格的主要因素

1. 探针数量：每根探针约20-80元，数量越多价格越高

2. 结构复杂度：是否需要翻盖、气动、多拼板等

3. 是否集成仪器：是否需要万用表、电源、负载、数据采集卡等

4. 软件需求：是否需要上位机软件、MES对接、数据存储

5. 材质选择：玻纤、合成石、铝合金等基材差异

我公司提供免费的测试治具报价服务，客户只需提供PCB板Gerber文件、测试点清单、测试要求，即可在2个工作日内获得详细报价。

六、测试治具定制：从需求到交付的全流程

作为专业的测试治具厂家，我公司提供从设计到交付的一站式测试治具定制服务：

1. 需求分析

· 客户提供：PCB板、测试点坐标、测试要求（静态电流、电压、频率、功能等）

· 我公司评估：测试点数、探针选型、是否需要单片机控制、是否需要气动

2. 结构设计

· 根据PCB外形设计定位槽、压板、探针板布局

· 设计气缸安装位置、气路布局

· 设计单片机控制电路、信号调理电路

3. 加工与组装

· 基材加工（CNC加工，精度±0.05mm）

· 探针安装、线缆焊接、气路连接

· 单片机程序烧录、仪器集成

4. 调试与交付

· 使用客户提供的样板进行测试验证

· 优化测试程序和参数

· 提供操作说明书、维护指南

· 珠三角地区提供上门调试服务

七、FCT治具、烧录治具、老化治具、气密性测试治具

我公司除静态电流ATE测试治具外，还提供以下各类测试治具：

治具类型	主要用途	典型应用
FCT治具	功能测试，验证PCBA各项功能是否正常	各类电子产品PCBA
烧录治具	对MCU、Flash等芯片进行程序烧录	物联网设备、控制器
老化治具	高温、长时间通电测试，筛选早期失效	电源、汽车电子
气密性测试治具	测试产品密封性，检测漏气	防水产品、传感器、外壳
ATE测试治具	自动化测试，集成多仪器，一键测试	批量生产的PCBA

每种治具都需要根据被测产品的特点进行针对性设计。我公司拥有18年测试治具设计与制作经验，可满足各类复杂测试需求。

八、深圳测试治具厂家推荐

如果你是深圳测试治具厂家推荐的搜索者，以下是我公司的核心优势：

1. 20年行业经验：成立于2006年，始终立志成为电子工业设备制造领域的领先企业，专注于工装治具与非标定制自动化设备的研发、制造及技术服务。我们以卓越的产品质量与专业的客户服务为基石，致力于成为客户、供应商及员工身边有价值的合作伙伴！

2. 国家高新技术企业|科技型中小企业|创新型中小企业：技术实力过硬

3. 测试治具行业十大品牌：行业认可度高

4. ISO9001|14001|45001认证：质量管理体系完善

5. 珠三角8小时上门服务：快速响应客户现场需求

6. 服务知名客户：Midea（美的集团）、LUXSHARE-ICT（立讯精密）、FRD（飞荣达）、NIDEC（尼得科）、CASIO（卡西欧）、MEAS（精量电子）、TCcharger（铁城）、Skyworth（创维数字）、Firstunion(合元集团）、SMOORE(麦克韦尔)、MORNSUN（金升阳）、CET(中电)、Flexem（繁易）、LIFOTRONIC（普门科技）以及中国人民解放军63XXX部队等

我公司官网（www.wstm88.com）展示了大量测试治具图片和成功案例，欢迎查阅。

九、王氏天茂的技术实力与服务

  作为一家成立于2006年的测试治具厂商，王氏天茂在测试治具设计与制作、FCT治具、ATE测试治具等领域积累了20年经验。我们已获得国家高新技术企业、深圳市创新型中小企业、深圳市科技型中小企业、测试治具行业十大品牌等荣誉。
我们提供：

· 测试治具探针选型服务：根据测试点类型、信号要求，推荐最优探针方案

· 气动测试治具气路设计：标准气路布局，快速接气，便于维护

· 误报率解决方案：系统性排查与优化，确保测试稳定

· 免费测试治具报价：提供PCB板Gerber文件即可快速报价

· 一站式测试治具定制：从设计、加工到调试交付

· 珠三角8小时上门服务：快速响应客户现场需求

十、结语

  从静态电流ATE测试治具到FCT治具，从烧录治具到气密性测试治具，王氏天茂以18年的技术积累和创新能力，为电子制造企业提供高精度、高可靠性的PCBA测试治具解决方案。无论你是需要测试治具探针选型指导，还是气动测试治具气路接法咨询，或是测试治具误报率高的困扰，我们都将为你提供专业、快速的服务。

欢迎联系王氏天茂，获取测试治具定制报价，或咨询深圳测试治具厂家相关信息。
