当前位置:首页 » 产品中心 » FCT 功能测试治具 » （快速夹结构）测试治具 » （曲柄结构）FCT功能测试架

prevnext

查看全部大图

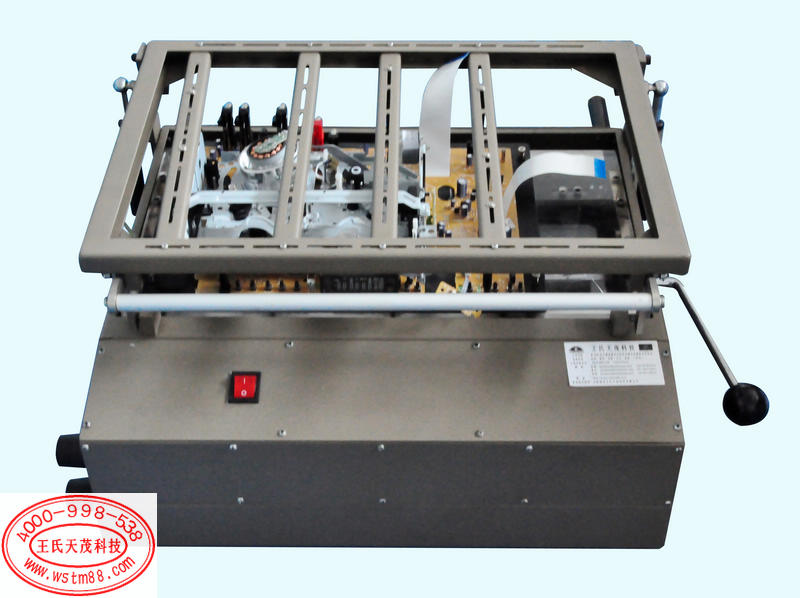

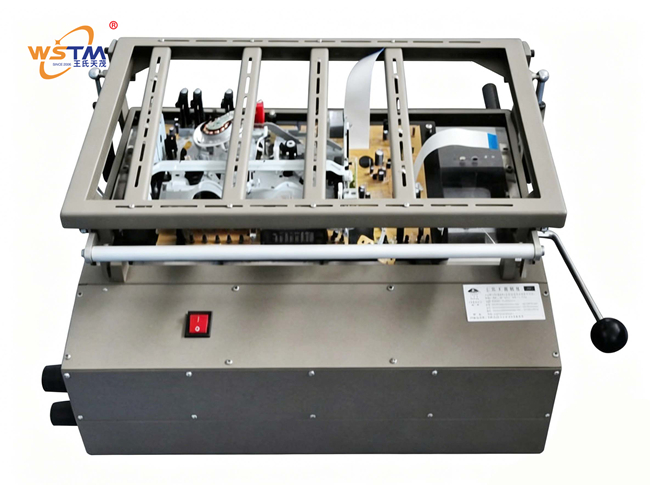

[（曲柄结构）FCT功能测试架]

产品简介：纯机械曲柄连杆省力传动，针盘运动而待测板静止，一对一独立开关灵活控制，专为建辉电子等EMS企业量身定制的高效率、高精度PCBA功能测试解决方案
咨询热线：26016267

产品详情

一、工装治具 & 夹具产品概述

1、治具简介

FCT（Functional Circuit Test）即功能测试，是在ICT在线测试之后、PCBA整机装配之前的一道核心工序。FCT功能测试治具通过模拟PCBA在实际产品中的工作环境，对整板施加额定供电和负载，验证其各项功能是否完整、性能是否达标。

FCT功能测试治具作为PCBA出厂前的最后一道电性能检测关口，FCT测试治具通过模拟真实负载运行状态，对微电脑控制板的双向晶闸管、继电器、通信模组及电源管理单元等功能模组进行系统性全检。

在各类手动FCT测试治具的驱动机构中，曲柄结构（曲柄滑块机构）凭借其省力、自锁、运动平稳的独特优势，广泛应用于需要较大压合力且要求操作力小的FCT功能测试场景。曲柄式功能治具采用凸轮配合连杆传动，以减小手动操作力量；凸轮、连杆等传动材料均为进口，确保使用的灵活性与寿命，经久耐用。其核心设计理念是采用待测板静止，针盘上下运动的方式，确保待测板零件不受损。

本产品由深圳市王氏天茂科技有限公司研发生产，是专为深圳建辉塑胶电子实业（深圳）有限公司等EMS电子制造服务企业量身定制的曲柄结构FCT功能测试架。建辉塑胶电子实业（深圳）有限公司是一家成立于1989年的港资企业，位于深圳市龙华新区观澜街道，占地面积超过5万平方米，年均在职员工约1300人，主要从事加工贸易，产品全部出口。建辉塑胶电子与王氏天茂自2015年起建立长期合作关系，采购了王氏天茂多款非标定制测试治具，包括ICT、FCT、过炉治具及装配工装等。

该治具的驱动核心采用曲柄滑块机构，操作员旋转曲柄手柄，凸轮带动连杆驱动针盘沿精密导向组件做垂直上下运动，使针盘上的探针阵列与固定不动的待测PCBA测试点精准接触。当曲柄旋转至下止点时形成机械自锁，手松开后针盘仍保持恒定接触压力。每工位配备独立开关控制，一对一控制每个测试工位的启动与停止。测试探针选用知名品牌，确保FCT测试全程供电稳定、信号交互可靠。治具本身不含嵌入式系统或单片机控制，所有测试逻辑、信号采集及判定均由客户已有的测试仪器或上位机完成，治具仅负责PCBA的物理定位、探针阵列可靠接触及测试信号的透明传输。该治具适用于各类PCBA主板的FCT功能测试，是EMS电子制造服务企业实现高效品质管控的理想产线工装。

2、产品定位

核心产品 / 曲柄结构FCT功能测试治具 / 建辉塑胶电子等EMS企业专用PCBA功能测试解决方案 / 适用于各类控制板PCBA的FCT功能全检

3、盈利模式

直供 + ODM/OEM定制（支持根据客户PCBA外形尺寸、测试点布局、功能测试需求及工位数量定制治具规格与探针排布）

二、工装治具 & 夹具核心功能

1、曲柄滑块机构纯机械驱动，省力自锁恒压

描述：

本治具区别于普通手动快速夹或气动方案的核心特征在于其驱动结构采用曲柄滑块机构。曲柄式功能治具采用凸轮配合连杆传动，以减小手动操作力量；凸轮、连杆等传动材料均为进口，确保使用的灵活性与寿命，经久耐用-8。该机构由凸轮（曲柄）、连杆和滑块（针盘运动部件）三部分组成，工作原理为：操作员旋转曲柄手柄，凸轮随之转动，通过连杆将旋转运动转化为针盘沿直线导柱的精确垂直往复运动。

与常规手动快速夹方案相比，曲柄滑块机构的显著优势在于：一是省力——通过凸轮的杠杆放大原理，操作员仅需施加较小的手柄旋转力即可产生较大的针盘下压力，确保数十至数百根探针同步获得足够的接触压力；二是采用待测板静止，针盘上下运动的方式，确保待测板零件不受损——待测PCBA在整个测试过程中保持静止不动，仅针盘做垂直运动，避免了PCBA晃动导致的元件碰撞损伤；三是自锁恒压——当曲柄旋转至下止点位置时，机构形成机械自锁，此时即使松开手柄，针盘也不会因探针弹簧反弹力而自行回退，确保全测试周期内探针接触压力恒定。测试完成后，反向旋转曲柄手柄，针盘平稳回升，探针与PCBA自动分离。

效益：

曲柄滑块机构作为纯机械驱动方案，无需气源管路、无需空压机、无需电源驱动，结构简洁可靠，长期运行无气路泄漏或电磁阀故障风险。其产生的压合力不仅平稳，而且通过机械死点自锁维持恒定，可确保数十至数百根探针在每片PCBA上的压缩量高度一致，有效杜绝因探针虚接导致的FCT测试误判。待测板静止的设计从根本上避免了针盘运动过程中可能造成的元件碰撞损伤，特别适合高密度、薄型PCBA的FCT功能测试场景。

2、一对一独立工位开关，灵活控制各工位启停

描述：

本治具具备灵活的工位控制能力，每测试工位均配备独立开关。操作员需要测试哪一个工位的产品即按下哪个工位的开关，不需要测试产品的工位则无需按下开关，各工位完全独立控制、互不干扰。测试过程中按对应开关一对一控制，可分别进行测试、维修或换板操作，不影响其他工位的正常工作。

效益：

独立工位开关设计使产线操作灵活性大幅提升——某一工位测试失败或需要更换PCBA时，仅需操作该工位开关，其他工位继续正常测试，产线综合利用率显著提高。这种设计特别适合多品种、小批量的混流生产模式，操作员可根据实际排产灵活调度各工位的工作状态。

3、PCBA FCT功能全项目测试

描述：

作为FCT功能测试治具，本治具将待测PCBA的全部测试点通过探针引出至面板接线端子或标准测试接口。配合外接程控电源、万用表、示波器、信号发生器、电子负载及通信测试仪等仪表设备，可在一次装夹中完成对PCBA各功能模组的全项目验证。FCT功能测试治具检测项目和范围包括：

（1）电源管理测试—— 验证PCBA的输入电压范围适应性，测量各路LDO/DC-DC输出电压值是否在规格范围内，检测静态功耗与全负载动态功耗是否符合设计要求。

（2）数字逻辑功能测试—— 对MCU/IC的IO口电平状态进行检测，验证复位信号电平和上电复位时序是否正确，测量时钟振荡波形是否符合规格。

（3）模拟信号测试—— 测量运放电路增益是否正常，验证ADC/DAC采样精度是否在允许误差范围内，检测传感器信号调理输出是否符合设计预期。

（4）通信接口测试—— 验证UART、I2C、SPI、RS485、CAN等各通信总线的数据收发功能是否正常，通信波形质量是否达标。

（5）驱动能力测试—— 验证继电器吸合与释放电压是否符合规格，检测蜂鸣器响度和音频输出质量，验证LED指示灯亮度、颜色及闪烁模式是否正确，测量电机驱动PWM波形的频率和占空比。

（6）按键与开关测试—— 对PCBA上的各物理按键及拨码开关进行功能验证，检测按键通断响应及开关编码正确性。

（7）保护功能测试—— 验证过流保护、过压保护、短路保护及过温保护等安全功能的触发阈值和响应时间是否符合设计要求。

（8）存储与烧录测试—— 验证板载Flash/EEPROM存储芯片的读写功能与容量，确认固件版本烧录正确。

效益：

作为PCBA出厂前的最后一道电性能检测关口，FCT测试治具通过模拟真实负载运行状态，对控制板的各项功能模组进行系统性全检。全面检测的FCT测试将功能不良的PCBA有效拦截在整机装配之前，避免了因PCBA隐性故障流入整机成品环节而导致的高昂拆机返修成本。

4、工业级探针高可靠接触与信号转接

描述：

FCT功能测试过程中，探针需要在施加额定供电和模拟负载的条件下，持续稳定地完成数十至数百个测试点的电气连接。对探针的载流能力、接触电阻一致性及使用寿命要求较高。本治具选用品质过硬的测试探针品牌，确保在全测试周期内各信号通路接触可靠。针对不同测试点选配尖头、锯齿头或圆头对应头型，电源及大电流焊盘增大接触面积降低接触电阻。探针均采用快换针套设计，单支磨损后可快速更换，维护方便。

效益：

探针的高品质保障了FCT测试全程供电稳定、各功能信号交互可靠，有效杜绝因探针接触不良导致的测试误判。快换针套设计使产线电工即可独立完成探针更换，长期维护成本低。

三、技术亮点与独特卖点

1、曲柄滑块机构纯机械驱动，免气源免维护

创新采用曲柄滑块机构（凸轮配合连杆传动）作为压合驱动核心，将手柄的旋转运动通过凸轮和连杆转化为针盘的精确直线往复运动。采用待测板静止，针盘上下运动的方式，确保待测板零件不受损。凸轮、连杆等传动材料均为进口，确保使用的灵活性与寿命，经久耐用。当曲柄旋转至下止点时形成机械死点自锁。该纯机械方案无需气源管路、无需空压机、无需电源驱动，结构简洁可靠，长期运行无气路泄漏或电磁阀故障风险。

2、一对一独立工位开关，产线调度灵活

每工位配备独立开关，一对一控制各测试工位的启停。需要测试哪个工位即按下对应开关，各工位完全独立控制、互不干扰，可根据产线排产灵活调度，特别适合多品种、小批量的混流生产模式。

3、FCT全功能覆盖，拦截不良于整机装配之前

FCT功能测试治具通过模拟真实负载运行状态，对PCBA的电源管理、数字逻辑、模拟信号、通信接口、驱动能力、按键开关及保护功能等进行系统性全检。全面检测的FCT测试将功能不良的PCBA有效拦截在整机装配之前，避免了因PCBA隐性故障流入整机成品环节而导致的高昂拆机返修成本。

4、建辉塑胶电子长期合作验证的成熟方案

该曲柄结构FCT测试治具方案深度适配深圳建辉塑胶电子实业（深圳）有限公司的PCBA功能测试需求。建辉塑胶电子成立于1989年，年均在职员工约1300人，产品全部出口。王氏天茂自2015年起与建辉塑胶电子建立合作关系，多年来持续为其提供非标定制的ICT、FCT测试治具及过炉治具等工装设备。该方案经过建辉塑胶电子多年产线批量验证并稳定运行，是成熟可靠的量产功能测试解决方案。

5、技术底蕴深厚，近20年行业经验

王氏天茂Since 2006年成立，国家高新技术企业、测试治具行业十大品牌，通过ISO9001:2015质量管理体系等三体系认证，运行8S现场管理与管家婆ERP系统-8。公司储备了相当数量的人才，并申请了注册商标“WSTIANMAO”和“SINCE2006 王氏天茂”-8。产品系列涵盖工装治具系列和非标定制自动化设备系列两大类，广泛应用于计算机、通信和消费类电子、仪器仪表、汽车电子、工业控制及航空航天等领域-8。

四、操作注意事项

1、操作前准备

（1）治具外观与安全检查：每次使用前检查治具主体框架有无裂纹或变形，曲柄滑块机构动作是否顺畅、凸轮及连杆连接处有无松动或磨损，各定位销是否完好在位；检查针板各探针针头有无弯折、磨损或污染；检查面板接线端子有无氧化松动；检查各工位独立开关是否灵敏正常。

（2）针床探针检查：确认针板各探针针头完整、无缺针或歪针。若探针需更换，将针板取出放在平整台面后按规范操作，用专用工具拔出旧探针并装入新探针，确认弹簧触感正常且压缩后能自然回弹至原位。

（3）静电防护确认：操作员须正确佩戴防静电手环并可靠接地，工作台面铺设防静电台垫。PCBA上含有大量敏感电子元件，装板及取板全程必须落实静电防护措施。

（4）测试仪表校验：确认外接程控电源、万用表、示波器、信号发生器及电子负载等仪表处于正常工作状态且在计量有效期内，测试线缆连接正确，供电极性正确。

2、装板操作规范

（1）取放PCBA手势规范：取放PCBA时须捏持板边，避免手指直接接触元器件本体、金手指及测试点焊盘表面。

（2）定位确认：将PCBA放入载板的定位槽内，确认板边定位孔与载板上的定位销完全配合到位。

（3）曲柄压合操作：均匀旋转曲柄手柄至下止点位置机构自锁。本治具采用待测板静止针盘上下运动方式，压合过程中PCBA保持静止不动，仅针盘向下运动接触PCBA。若旋转过程中感到异常阻力，立即停止并检查PCBA是否放正或是否有元件干涉。

（4）下压到位确认：确认曲柄手柄已旋转至下止点位置，机构已形成自锁。此时手松开手柄，针盘应保持恒定的接触压力不回弹。

3、测试过程规范

（1）工位启动：确认测试仪表处于就绪状态后，需要测试哪一个工位的产品即按下哪个工位的开关。各工位完全独立控制，互不干扰。

（2）测试过程观察：FCT测试全程由外接测试仪表自动完成。操作员关注仪表读数及判定指示灯状态，记录异常工位信息。

（3）测试项目执行顺序：建议按以下顺序执行——先上电验证各路供电电压与静态功耗正常，再进行数字逻辑功能测试，然后依次验证模拟信号、通信接口、驱动能力、按键功能及保护功能。

（4）测试结果处理：全部功能测试项目通过的PCBA，反向旋转曲柄手柄使针盘回升，平稳取出PCBA流入下一工序。任一功能测试项目失败的PCBA，将不良品隔离至指定区域并做好详细记录，供维修站进行针对性返修。

（5）异常情况处理：若在测试过程中发现PCBA异常发热、冒烟、异味，或仪表读数严重超出正常范围，立即关闭对应工位开关切断供电，将异常PCBA隔离至不良品区并通知产线技术人员排查。

4、设备维护与保养

（1）严禁带电维护：更换探针、清洁针板或检查内部连线前，必须关闭所有外接测试仪表电源，断开测试线缆连接。严禁在通电状态下触碰探针针头或接线端子。

（2）探针日常清洁与更换：建议每班次或每500次测试后，用工业无水酒精与不起毛无尘布轻擦探针针头去除残留。发现探针磨损、弯曲或弹力衰减时及时按规范进行单支更换。

（3）曲柄滑块机构保养：定期（建议每月）检查曲柄滑块机构的凸轮、连杆及滑块等运动部件是否磨损或松动，必要时加注适量润滑油保持运转顺畅。凸轮、连杆等传动材料均为进口，经久耐用。若发现机构松动或自锁失效，应立即停止使用并通知技术人员检修。

（4）日检日清：每日下班前确认所有外接仪表电源已关闭、治具处于无压合状态（曲柄手柄松开，针盘位于上位）。清扫针板表面灰尘，用防尘罩遮盖治具。

五、与竞争对手对比

王氏天茂与行业传统方案对比表

对比维度	王氏天茂（WSTM）	行业传统方案
驱动方式	曲柄滑块机构（凸轮配合连杆传动），纯机械驱动免气源，进口凸轮及连杆材料确保灵活性与高寿命	普通手动快速夹压力不均且无死点自锁；气动方案需配套空压机及气路，部署受场地限制
运动方式	采用待测板静止、针盘上下运动的方式，确保待测板零件不受损	多为针盘固定、待测板运动的方式，PCBA晃动存在元件碰撞损伤风险
省力效果	凸轮杠杆放大原理，操作员仅需施加较小的手柄旋转力即可产生较大的针盘下压力	手动方案需施加较大操作力，长期操作易导致操作员疲劳
工位控制	每工位独立开关一对一控制，各工位完全独立，可根据排产灵活调度	一刀切式总开关控制，无法单独控制各工位启停
测试功能	FCT功能测试覆盖电源管理、数字逻辑、模拟信号、通信接口、驱动能力、按键开关、保护功能及存储烧录全项目	多为单一项目测试或仅做简单上电看灯，功能覆盖不全
材质工艺	使用压克力&电木&FR-4材质（或客户指定），CNC精密加工	多为单一材质，无客户选配空间
客户验证	深圳建辉塑胶电子（1989年成立，1300人规模港资企业）长期合作，自2015年起产线批量验证	缺乏长期合作验证案例
资质认证	国家高新技术企业，测试治具行业十大品牌，ISO9001/ISO14001/ISO45001三体系认证，8S现场管理+管家婆ERP系统	多为小型治具作坊，无完整体系认证
行业经验	Since 2006，近20年非标治具设计制造经验，服务超1000家企业	缺乏专业FCT治具设计经验

六、产品规格与技术参数

FCT功能测试治具规格表

参数类别	详细规格
设备名称	（曲柄结构）FCT功能测试治具(电气信号测试治具/曲柄结构FCT功能测试架)
外形尺寸	非标定制（根据客户PCBA外形尺寸、测试点位数量及工位数量设计）
驱动机构	曲柄滑块机构（凸轮配合连杆传动），纯机械驱动，死点自锁恒压，待测板静止、针盘上下运动
运动方式	待测板静止不动，针盘垂直上下运动，确保待测板零件不受损
工位控制	每工位配备独立开关，一对一控制各工位启停，各工位完全独立互不干扰
结构材质	电木板主体框架 + 压克力/电木/FR-4针板（或客户指定材质）+ 可调培林座
测试探针	客户可根据需求选配国际知名品牌或国产高性价比测试探针（尖头/锯齿头/圆头等头型，快换针套设计）
控制系统	治具本身无嵌入式系统（纯物理结构），测试控制与判定由客户已有的测试仪器或上位机完成
适用产品类型	PCBA功能测试治具适用电脑主板、平板、手机、Laptop、服务器、显卡、网卡、PCB板、工控、仪器仪表、医疗电子、汽车电子、新能源、通信设备、家用电器、照明、智能家居、数码电子、工业控制及军工等各类PCBA
检测项目	电源管理测试、数字逻辑功能测试、模拟信号测试、通信接口测试、驱动能力测试、按键与开关测试、保护功能测试、存储与烧录测试
适用标准参考	IPC-9252A（PCBA电气测试要求）、IPC-A-610（电子组件的可接受性要求）、ANSI/ESD S20.20（静电防护标准）

七、购买 / 获取方式

定制采购项目信息表

项目	内容
价格模式	治具为非标定制，依据客户提供的PCBA Gerber设计文件、元件BOM清单、测试点布局及功能测试需求综合评估报价。
购买渠道	电话/邮箱直供：可通过销售热线或电子邮件与王氏天茂公司取得联系，经技术方案评估与报价洽谈后完成定制采购。

八、服务对象 / 使用场景与案例分享

1、服务对象

消费电子、通信设备、汽车电子、工业控制、家用电器、新能源及军工等领域的EMS电子制造服务企业及PCBA的ODM/OEM制造工厂（SMT产线FCT功能测试工站），尤其面向深圳建辉塑胶电子实业（深圳）有限公司等长期合作的电子产品制造企业。

2、使用场景

PCBA完成SMT贴片及ICT在线测试后进入FCT功能测试工站。操作员将待测PCBA放入治具载板的定位槽内，确认板边定位销与定位孔配合到位。均匀旋转曲柄手柄至下止点位置机构自锁，针盘沿导向组件垂直向下运动，探针阵列同步接触PCBA上所有测试点——整个压合过程中PCBA保持完全静止不动，仅针盘做上下运动，确保待测板零件不受损。需要测试哪一个工位的产品即按下哪个工位的开关。

配合外接程控电源、万用表、示波器、信号发生器及电子负载等仪表，操作员按照SOP规定的测试序列依次执行电源管理、数字逻辑、模拟信号、通信接口、驱动能力、按键开关及保护功能等各项功能验证。全程无需插拔连接器，探针转接方式使PCBA在测试过程中稳定连接。测试完成后反向旋转曲柄手柄使针盘回升取出PCBA，良品流入整机装配线，不良品隔离返修。

3、案例研究

深圳建辉塑胶电子实业（深圳）有限公司是一家成立于1989年的港资企业，位于深圳市龙华新区观澜街道，占地面积超过5万平方米，年均在职员工约1300人。公司主要从事加工贸易，产品全部出口，主要产品包括塑胶电子制品、五金制品、塑胶五金模具、报警仪器系列产品、控制器及其配件线路板插件、电气音响及视觉装置等。

建辉塑胶电子与王氏天茂自2015年起建立了长期合作关系。在此之前，建辉塑胶电子产线的FCT功能测试工序面临多方面挑战：早期采用普通手动快速夹驱动的功能测试治具，因操作力需求大且机构无死点自锁功能，长期高频使用后操作员容易疲劳，偶有因压合力不足导致探针虚接造成FCT测试误判的情况，维修站需要花费额外时间复测排查误报故障；部分针板因制造精度不足，探针偏位导致与PCBA细小测试点接触不良，进一步加剧了测试不稳定的问题；此外，测试工位缺乏独立控制机制，一个工位出现问题往往影响整台治具的运行效率。

王氏天茂工程团队根据建辉塑胶电子多款控制板PCBA的Gerber文件、BOM清单及功能测试需求，完成了专用曲柄结构FCT功能测试治具的设计与制造。治具采用凸轮配合连杆传动的曲柄滑块机构，进口凸轮及连杆材料确保使用的灵活性与寿命，经久耐用。采用待测板静止、针盘上下运动的方式，确保待测板零件不受损。每工位配备独立开关，一对一控制各工位启停，灵活调度产线排产。探针选用品质过硬的品牌并采用快换针套设计，确保长期高频次使用中的接触可靠性，维护方便。

治具上线后效果显著：曲柄滑块机构的省力特性使操作员仅需施加较小的手柄旋转力即可产生稳定可靠的针盘下压力，机械死点自锁确保全测试周期内探针接触压力恒定不变；一对一的独立工位开关使得产线在工位故障维修、换板补产等情况下仍维持高设备利用率；测试过程各功能项目的电性测量结果高度一致，有效拦截了早期传统方案中个别微弱功能衰减退化品的误放行；维修站凭借精准的测试数据报告大幅缩短了单件不良品的排查维修时间。建辉塑胶电子与王氏天茂自2015年起持续合作至今，该曲柄结构FCT功能测试架方案经多年产线批量验证，为建辉塑胶电子PCBA的出厂功能品质提供了坚实保障。

九、用户价值

1、曲柄滑块省力驱动，免气源免维护

曲柄式功能治具采用凸轮配合连杆传动，以减小手动操作力量。凸轮、连杆等传动材料均为进口，确保使用的灵活性与寿命，经久耐用。纯机械驱动方案无需气源管路、无需空压机、无需电源驱动，长期运行无气路泄漏或电磁阀故障风险，维护成本极低。

2、待测板静止，确保元件不受损

采用待测板静止，针盘上下运动的方式，确保待测板零件不受损。PCBA在整个测试过程中保持完全静止不动，仅针盘做垂直运动，避免了PCBA晃动导致的元件碰撞损伤，特别适合高密度、薄型PCBA的FCT功能测试场景。

3、一对一独立工位开关，产线调度灵活

每工位配备独立开关，一对一控制各工位的启停。产线在工位故障维修、换板补产等情况下仍维持高设备利用率，一台治具满足多条产线的灵活调度需求。

4、FCT全功能覆盖，拦截不良于整机装配之前

通过对电源管理、数字逻辑、模拟信号、通信接口、驱动能力、保护功能等全部功能项目的系统性全检，FCT功能测试治具将功能不良的PCBA有效拦截在整机装配之前，避免了因PCBA隐性故障流入整机成品环节而导致的高昂拆机返修成本。

5、建辉塑胶电子长期合作验证，成熟可靠

建辉塑胶电子实业（深圳）有限公司成立于1989年，年均在职员工约1300人，产品全部出口，是王氏天茂自2015年起的长期合作客户。本曲柄结构FCT功能测试架方案经建辉塑胶电子多年产线批量验证并稳定运行，为PCBA出厂功能品质管控提供了成熟可靠的大批量量产解决方案。

综合受益

王氏天茂（曲柄结构）FCT功能测试架，汇集曲柄滑块机构纯机械驱动的免气源免维护优势、待测板静止针盘运动保护元件的安全设计、一对一独立工位开关的灵活调度能力、FCT全功能覆盖的全面品质拦截能力，以及建辉塑胶电子长期合作验证的产线可靠性于一体。该治具是EMS电子制造服务企业实现PCBA高效、精准、低维护FCT功能全检的理想产线工装。

十、关于王氏天茂：您身边有价值的合作伙伴

王氏天茂（WSTM）成立于2006年，是国家高新技术企业、深圳市科技型中小企业（2019-2024年）、深圳市创新型中小企业（2022年）、测试治具行业十大品牌（2023年）、企业信用评价AAA级企业，自2014年至2025年连续多年荣获纳税信用A级企业评定。公司专注于电子工业设备与非标自动化设备的研发制造近20年。

权威认证： 公司已通过ISO9001:2015质量管理体系、ISO14001:2015环境管理体系、ISO45001:2018职业健康安全管理体系等多项国际认证，并运行8S现场生产管理体系及管家婆ERP系统。

研发实力： 研发团队由创始人王国锋先生领衔，其作为深圳市高层次专业人才后备级人才及深圳市宝安区高层次科技创新人才，自1996年起便投身于工装治具行业，具备多年的资深行业经验。团队累计获得十余项实用新型专利、二十余项软件著作权及“测试治具行业十大品牌”等荣誉。

快速服务： 在珠三角地区，我们提供8小时上门服务，能够快速响应客户的设备调试、探针更换与治具维护需求，保障产线的稳定运行。公司秉承“品质、服务、价值、合作、创新、管理”的理念，以“做您身边有价值的合作伙伴”为服务宗旨。

20年来，我们已为超过1000家企业提供了专业的定制化解决方案，服务客户包括深圳建辉塑胶电子、美的集团、立讯精密、飞荣达、尼得科、卡西欧、铁城、创维、合元集团、麦克韦尔、金升阳、CET中电技术、繁易、普门科技、船井电机、比亚迪、天邦达、杉川机器人、湖北思存科技、湖南长沙芯丰微电子等众多知名企业，积累了深厚的行业经验。

十一、联系我们

如果您正在为SMT产线PCBA的FCT功能测试寻找采用曲柄结构纯机械驱动、一对一独立工位控制、高精度可靠的非标定制功能测试治具方案，欢迎联系我们！

1. 公司官网：www.wstm88.com

2. 全国服务热线：0755-26016267

3. 企业微信 / 手机：138-2887-5842、138-2332-7836、139-2379-5421

4. 官方邮箱：sales@wstm88.com

5. 抖音账号：WSTMSince2006（深圳市王氏天茂科技有限公司）

6. 公司地址：深圳市宝安区航城街道三围社区数核工业园1栋1楼
