一、工装治具 & 夹具产品概述



1．治具简介

电力参数测量仪作为电力监控系统核心部件，测量精度直接关系电网安全与能效管理，按计量法规需定期校准。传统校准方式存在接线繁琐、效率低下、安全隐患大三大痛点：操作员需反复拆装仪表端子螺丝，用散乱测试线夹持，单台接线耗时数分钟，裸露测试针存在触电风险。

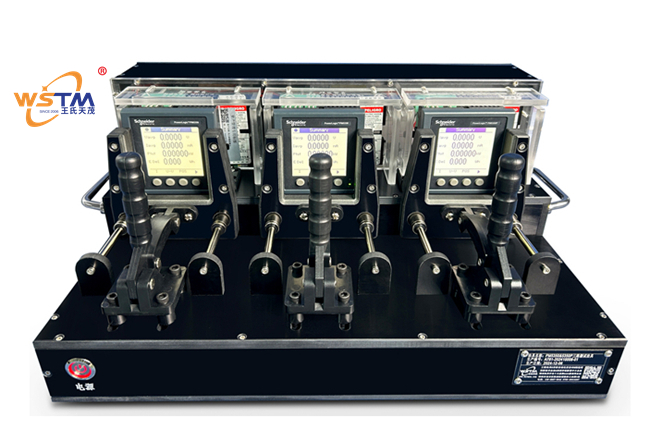

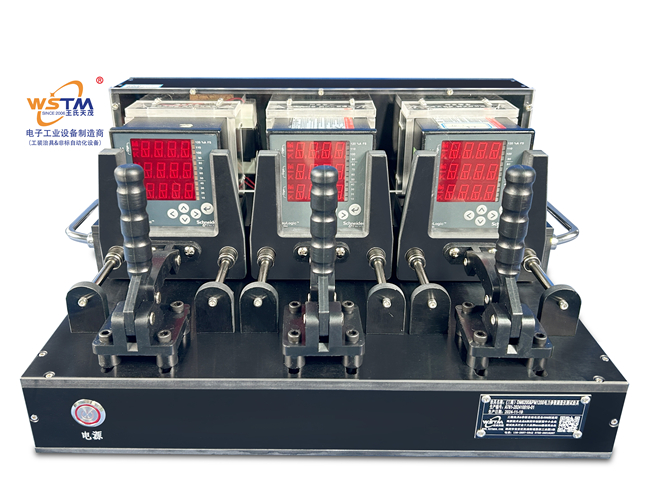

本产品由深圳市王氏天茂科技有限公司研发，是专为施耐德 DM6200/PM1200 系列电力参数测量仪设计的三工位手动测试治具，属于仪器仪表功能测试治具。采用高强度绝缘电木板主体，搭配 305E 工程塑料快速夹与华荣 HRS420 大电流探针，实现仪表快速装夹与稳固电气连接。支持三台仪表同步校准，可通过安全阻挡板灵活切换单 / 双工位；内置多重漏电、过流、限位保护，保障高压测试安全；预留 RS485 接口，可连接计算机实现自动化数据记录与分析。

2．产品定位

利润产品 / 电力仪表 ODM/OEM 校准产线核心装备

3．盈利模式

直供 + ODM/OEM 定制



二、工装治具 & 夹具核心功能



1. 功能 1：三工位并行测试与快速装夹

描述：模块化三工位布局，支持 3 台仪表同步校准或单台独立运行。仪表放入滑动导向固定槽，推动 305E 快速夹，配合 M8 直线导柱与 LM8 法兰直线轴承，快速压紧并使端子与探针精准接触，无需拆装任何螺丝。

效益：装夹时间由 2 分钟缩短至 5 秒内，三工位并行使校准效率提升 3 倍，解决批量校准产能瓶颈。

2. 功能 2：高可靠性电气连接与信号导出

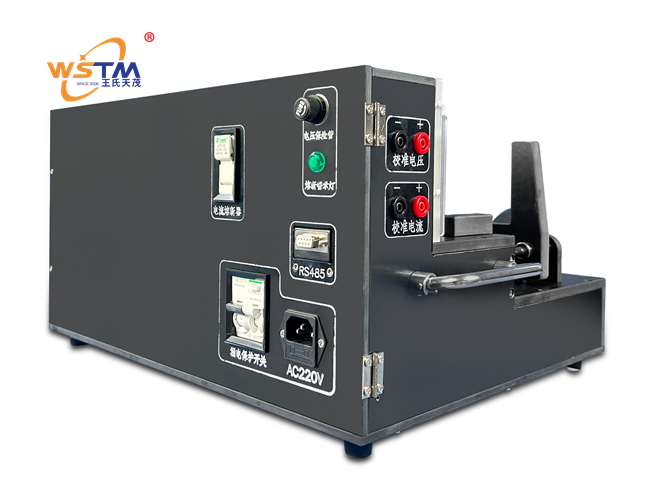

描述：采用华荣 HRS420/H500/HSG65 16A 测试探针，T15mm 耐高压 FR4 玻纤针板，精准对应 L/N、V1/V2/V3/VN、A1/A2/A3 及 RS485 触点；背面配 4mm 香蕉插座与 DB9 RS485 串口，可连接标准源与计算机。

效益：低阻抗高寿命连接，杜绝鳄鱼夹虚接导致的数据跳变；支持上位机自动读取寄存器数据，实现校准无纸化与数据追溯。

3. 功能 3：严苛标准下的低电阻回路设计

描述：严格满足校准电流输入正负极端电阻 **＜0.4Ω要求，校准电流回路不装行程开关，采用 JQX-58F-60A 大功率继电器切换，指标经CNAS 认可第三方机构（广州力赛计量）** 检测验证。

效益：极低回路电阻减少分压损耗，标准源电流高保真加载至仪表，为高精度校准提供硬件保障。

4. 功能 4：全方位多重安全保护体系

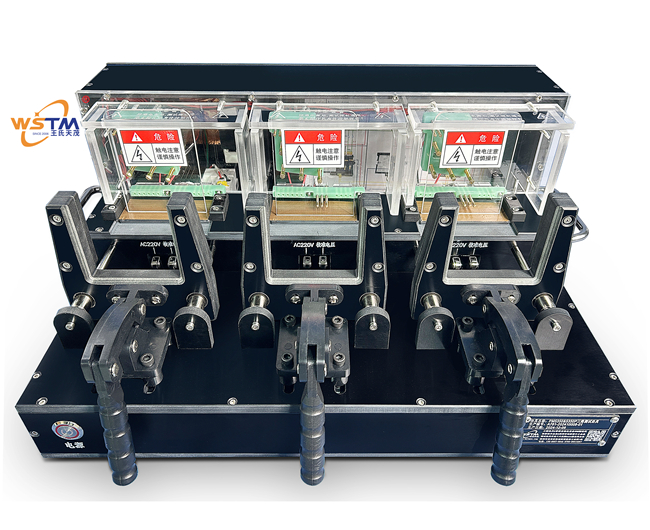

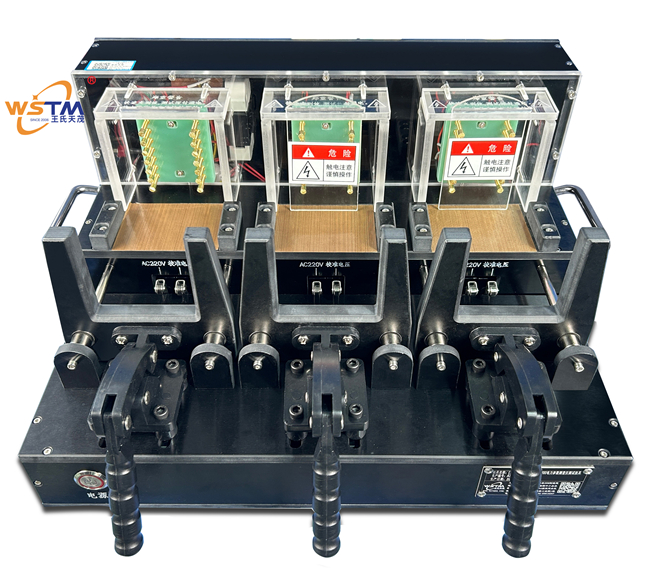

描述：输入端配 1A 保险 + 6A 施耐德漏电保护；电压回路设 50mA 保险 + 警示灯；AC220V 与校准电压回路配行程限位开关，快速夹到位才通电；探针区有机玻璃罩 + 未测工位安全阻挡板，防误触防尘。

效益：符合 GB/T11022-2020 安全要求，全面防护高压触电与设备损坏风险。



三、本工装治具 & 夹具的技术亮点｜独特卖点



1. 亮点 1：三路独立控制与灵活调度

各工位独立快速夹与行程开关控制通断，闲置工位插入安全阻挡板即可物理隔离带电部分，实现 “即插即用、缺位隔离”。

2. 亮点 2：高精度低阻值传导架构

大电流继电器 + 粗线径优化设计，电流回路电阻 **＜0.4Ω（实测＜0.15Ω）**，校准电流无衰减，精度优于行业通用治具。

3. 亮点 3：CNAS 级计量检测验证

每台治具出厂附带CNAS 认可第三方检测报告，关键指标权威验证，支撑 ISO 质量体系审核。

4. 亮点 4：工业级耐用结构

T8mm/T15mm 耐高压电木板 + 304 不锈钢提手 + 镀铬导柱，坚固抗形变，适配产线长时间高频次使用。





四、本工装治具 & 夹具和竞争对手相比的优势

对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
测试效率	三工位并行，装夹仅 5 秒，同时测 3 台	单表位手动接线，螺丝锁付，效率低
电气性能	回路电阻＜0.4Ω，附 CNAS 检测报告	接触电阻＞1Ω，影响校准精度
安全防护	漏电保护 + 行程开关 + 防护罩 + 安全板，五重防护	裸板操作，探针裸露，触电风险高
上位机对接	标配 RS485 DB9，支持数据采集与 MES 交互	无通信接口，需破壳飞线
耐用性	华荣 16A 探针，寿命＞10 万次	杂牌探针，易烧蚀，需频繁更换
售后服务	源头工厂，易损件快速更换	贸易商供货，无维护能力



五、工装治具 & 夹具的产品规格｜技术参数

参数类别	详细规格
工装外形尺寸	L430mm × W343mm × H243mm
主体材质	T8mm/T15mm 耐高压绝缘电木板 + FR4 玻纤针板
适用产品	施耐德 DM6200、PM1200 电力参数测量仪
测试工位	3 工位（支持 1-3 台任意组合测试）
压合机构	305E 快速夹 ×3 + φ8mm 直线轴承导柱
探针品牌	华荣 HRS420/H500/HSG65 16A 探针（共 42 支）
外部接口	AC220V 品字插座、4mm 香蕉座、RS485 DB9 母头
安全保护	6A 漏电保护、50mA 熔断警示、10A 熔断器、行程开关、有机玻璃罩
回路电阻	电流端＜0.4Ω（CNAS 第三方检测）
驱动方式	手动（305E 快速夹）
适用气源	无（纯电气测试治具）
数据接口	RS232/RS485，支持上位机数据采集



六、购买 / 获取方式



项目	内容
价格模式	非标定制，按仪表型号与测试点数量评估报价
购买渠道	电话 / 邮箱直供，技术评估后定制采购



七、服务对象 / 使用场景 / 案例分享



1．服务对象 1：电力仪表 ODM/OEM 制造商（产线校准工位）

（1）使用场景

电力仪表出厂终检校准。操作员放入仪表→推快速夹→自动供电→标准源输出信号→上位机同步读取数据→自动生成误差报表。

（2）案例研究

某电力仪表厂商原人工接线单台耗时 3 分钟，10A 测试易发热。导入 WSTM 三路治具后，装夹 5 秒 / 台，单班次产能由 160 台→450 台，人工成本降低 40%，杜绝人工读数误差。

2．服务对象 2：第三方计量检测机构

（1）使用场景

批量仪表委托校准，快速搭建标准化测试环境，配合标准源与上位机，自动生成 CNAS 原始记录。

（2）案例研究

广州某计量机构使用后，实验室 6S 管理提升；治具 CNAS 电阻报告使校准证书附加误差极小，结果置信度显著提高。



八、用户价值



1．极致校准效率与产能释放

三工位 + 快速夹，大幅缩短辅助时间，释放技术员产能，提升产线日产出。

2．无损高保真信号传输

低阻抗设计保障大电流校准准确安全，避免治具发热与数据漂移。

3．无忧作业安全与合规

多重安规防护，降低高压触电风险，满足生产与实验室安全标准。

综合受益

集安全防护、精密电气、上位机采集于一体，是电力仪表制造与计量企业高效、精准、安全生产的理想质控平台。
