[（扫地机器人）IMU测试治具（整机）]

产品简介：伺服电机精密驱动0-180°多角度转台，嵌入式系统配合上位机自动采集判定，为扫地机器人整机IMU提供高效精准的出厂性能全检方案
咨询热线：26016267

产品详情

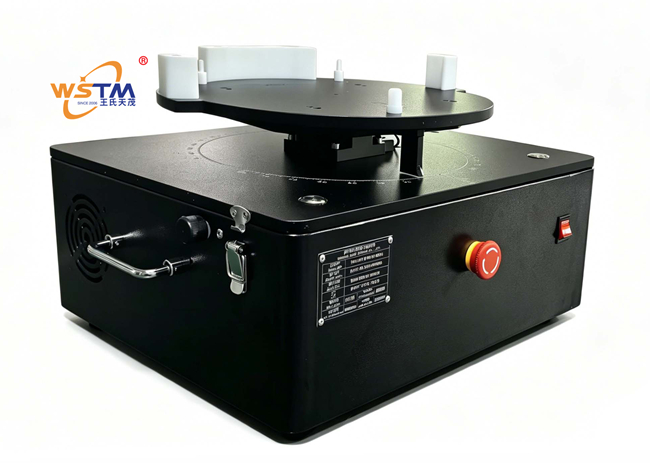

王氏天茂（扫地机器人)IMU标定治具测试治具（整机）

一、工装治具 & 夹具产品概述

1、治具简介

在扫地机器人的自主导航系统中，IMU（Inertial Measurement Unit，惯性测量单元）是承担实时姿态感知与运动估计的核心传感器。IMU通常由三轴MEMS加速度计和三轴MEMS陀螺仪构成——加速度计测量机器人相对于惯性空间的线运动比力信息，为推算位置和速度提供基准；陀螺仪测量机器人的旋转角速率，为姿态角和航向角的估计提供高频数据源。扫地机器人整机依靠IMU与激光雷达、里程计等传感器融合，实现实时定位与地图构建（SLAM）、沿边清扫控制及回充对接等核心功能。

IMU的性能优劣直接决定了扫地机器人的导航精度与清扫效率。一台性能良好的IMU应当满足设计规格中的各项核心指标——加速度计零偏需控制在毫克级（mg）范围内，陀螺仪零偏稳定性需控制在度每小时（°/h）或度每秒（°/s）量级，各轴之间的正交性需达到规定角度偏差以内。然而，MEMS工艺制造的消费级IMU在批量生产中不可避免地存在参数离散性——不同批次、不同个体的IMU在同一指标上可能表现出显著差异。若出厂前未对每台整机内置的IMU进行性能全检，可能存在传感器缺陷的整机将直接流入市场，导致用户端出现导航异常、定位漂移、回充失败等质量问题。

深圳市杉川机器人有限公司作为全球扫地机器人ODM领域的领军企业，历史累计交付超1200万台产品，2024年预计总出货量近400万台，集团年产能达1000万台规模。面对年产千万台级别的整机IMU出厂全检需求，传统的人工单台检测方式存在效率低下、判定标准不一等瓶颈，远不能满足大批量产线节拍要求。

本产品由深圳市王氏天茂科技有限公司研发，是一套专为杉川机器人等清洁机器人制造商量身定制的扫地机器人整机IMU出厂测试治具。该治具采用黑色喷砂氧化钣金底盒构建整体框架，面板选用黑色喷砂氧化铝合金并刻字标识0-180°角度信息，转盘同样采用黑色喷砂氧化铝合金精密加工，定位底座采用白色赛钢（POM聚甲醛）材料经3D铣型仿形加工。驱动系统采用力川伺服电机提供高精度、大扭矩的旋转驱动，配合精密减速机构实现转盘在0-180°范围内按预设路径平稳转动。治具通过AC220V供电，配置双金属按钮启动开关与船型总开关构成安全供电回路。

控制系统采用嵌入式系统作为下位机核心，负责伺服电机运动控制、IMU原始数据同步采集及与上位机软件的实时通信。上位机测试软件通过USB/以太网接口与嵌入式系统互联，自动调度治具执行预设的测试路径，实时采集整机上报的IMU原始数据，并将测量结果与预设的规格阈值进行比对判定（PASS/FAIL）。测试数据自动保存至本地数据库，支持MES系统对接。测试工位为单工位整机级测试架构，可独立部署于产线终端，匹配杉川机器人年产千万台级别的大批量整机IMU全检需求。该治具适用于扫地机器人整机、清洁机器人整机及各类移动机器人整机内置IMU的出厂性能检测，是扫地机器人ODM/OEM制造企业实现高效品质管控的核心产线装备。

2、产品定位

核心产品 / 扫地机器人整机出厂IMU性能全检自动化测试解决方案 / 杉川机器人产线整机测试工位专用工装

3、盈利模式

直供 + ODM/OEM定制（支持根据扫地机器人整机外形尺寸、IMU型号及安装姿态、测试规格要求及产线产能定制治具规格与上位机测试软件）

二、工装治具 & 夹具核心功能

1、伺服电机精密驱动与0-180°多角度测试转台

描述：

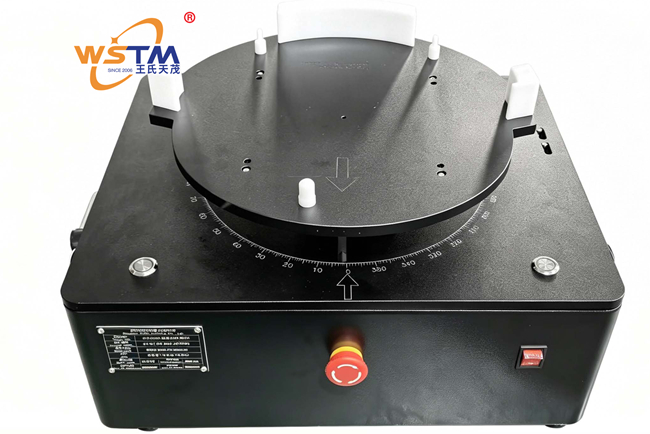

治具采用黑色喷砂氧化钣金底盒构建整体框架。面板选用黑色喷砂氧化铝合金，表面采用刻字工艺标识0-180°的角度刻度信息，便于操作员目视确认转盘当前所处的角度位置。转盘同样采用黑色喷砂氧化铝合金精密加工，转盘表面平整度高、旋转平稳，确保整机在不同测试角度下姿态稳定。

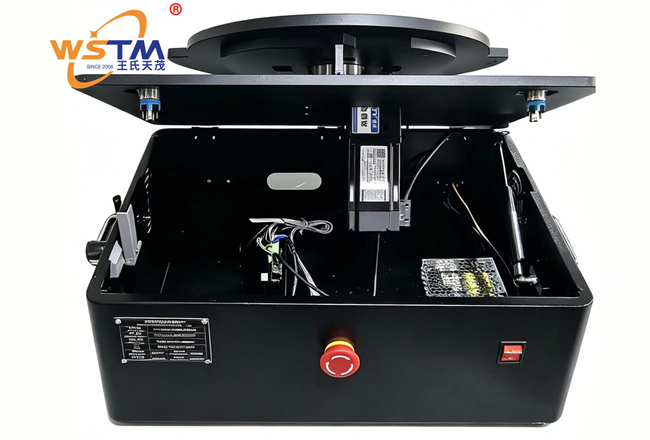

驱动系统采用力川伺服电机作为核心动力源。伺服电机具有高精度闭环定位控制、转速可编程设定、转矩输出稳定及动态响应快等特点，配合精密减速机构，可实现转盘在0-180°范围内以0.01°级的角度分辨率精确定位。嵌入式系统通过脉冲/方向或总线指令控制伺服电机按照预设的测试路径转动——典型路径包括：多位置静态测试（转盘在预设角度位置依次停顿，如0°、30°、60°、90°、120°、150°、180°等，每位置静止采集一定时间数据）、恒速率转动测试（转盘以设定角速率匀速旋转，如±10°/s、±30°/s、±60°/s等）以及复合测试路径（静态多位置+动态恒速率组合）。定位底座采用白色赛钢材料经3D铣型仿形加工，用于精准容纳整机外壳底部轮廓，确保整机在测试过程中与转盘的相对位置固定不偏移。

效益：

力川伺服电机驱动的高精度测试转台将整机IMU性能检测的运动控制精度提升至0.01°级。0-180°范围的多位置静态测试可充分激励加速度计各敏感轴感受不同方向的重力分量，为加速度计各项性能指标的准确测试提供充足的输入激励。恒速率转动测试则为陀螺仪各项指标的评估提供了精确的角速率参考基准。

2、白色赛钢3D铣型定位底座，整机精密无痕固定

描述：

定位底座采用白色赛钢（POM聚甲醛）材料，在恒温工作环境下经CNC 3D铣型加工制成与扫地机器人整机底部外壳轮廓精确匹配的仿形定位型腔。赛钢材料具有优异的自润滑性、耐磨性、尺寸稳定性及适当的弹性模量，整机放入和取出过程中流畅自如，自润滑特性避免了与机器人外壳之间的摩擦划伤。白色外观与深色整机外壳形成高对比度，若整机未完全落入槽底，操作员可通过颜色和轮廓差异直观发现。仿形型腔兼具防呆功能——方向错误时整机无法正常放入，从根本上杜绝了因放置方向错误导致的测试数据异常。

效益：

白色赛钢3D仿形定位底座确保了每台扫地机器人整机在测试转台上的放置位置和姿态高度一致。精准的机械定位使IMU敏感轴与转台旋转轴的几何关系在批次测试中保持恒定，为测试结果的对比判定提供了可重复的机械基准。

3、嵌入式系统配合上位机数据采集自动化测试

描述：

控制系统采用嵌入式系统作为下位机核心，负责力川伺服电机的运动控制、IMU原始数据同步采集及与上位机软件的实时通信。嵌入式系统通过USB/以太网接口与上位机测试软件互联，实现测试流程的集中管控与数据交互。

上位机测试软件具备以下核心功能：

（1）测试路径可编程设定—— 根据不同型号扫地机器人所采用的IMU规格及测试项目要求，自定义测试路径——包括静态多位置角度序列（各位置角度值、静止采集时长）、恒速率转动序列（角速率值、转动方向、转动时长）及复合路径。

（2）多通道数据实时同步采集—— 在测试过程中，通过串口或无线通信接口实时获取扫地机器人整机上报的IMU原始数据（三轴加速度计原始值、三轴陀螺仪原始值、温度值），将IMU数据与转台角度位置/角速率参考值一一对应关联，存入数据缓冲区。

（3）自动判定与数据存储—— 上位机软件根据预设的各项性能指标阈值（如加速度计零偏上限、陀螺仪零偏上限、各轴正交性允差等），自动将测量结果与规格值进行比对判定PASS/FAIL。每台扫地机器人的测试数据（含序列号、IMU各通道原始数据、各项指标测量值、判定结果、测试时间戳）自动保存至本地数据库，支持MES系统对接。

（4）扫码联动与报表生成—— 支持连接扫码枪，扫描整机条码后自动调用对应测试程序并开始测试。支持一键导出测试报表，为品质分析提供数据支撑。

效益：

嵌入式系统+上位机的两级架构将伺服电机实时控制的毫秒级响应与PC端丰富的数据交互处理能力有机结合。全流程自动化测试替代了传统人工操作转台和数据采集判定的繁琐流程，测试判定准确率达100%。完善的数据追溯体系使每台整机的IMU出厂测试数据有据可查，满足杉川机器人IATF 16949及ISO 9001等质量管理体系对过程审核的可追溯性要求。

4、扫地机器人整机IMU出厂性能全检测试

描述：

作为扫地机器人整机IMU测试治具，嵌入式系统协调力川伺服电机、整机通信采集及上位机测试软件，对每台扫地机器人整机内置的IMU进行出厂前性能全检测试。每台扫地机器人在出厂前都应测试加速度传感器和陀螺仪传感器，以获取准确的传感器性能数据并筛选出存在缺陷的个体。

（1）加速度计性能测试—— 在静态多位置测试路径中，利用地球重力矢量（1g=9.8m/s²）作为天然、无成本的绝对参考基准。转盘依次停在预设的多个不同角度位置（如0°、30°、60°、90°、120°、150°、180°），每位置静止采集一定时间，记录整机IMU上报的三轴加速度计原始输出值。在多个不同角度下使加速度计各敏感轴感受到不同方向和大小的重力分量，通过采集足够数量的静态数据点后，上位机软件将各项测量值与预设规格阈值进行比对，测试项目包括：三轴零偏值（Bias）是否在允许范围内、三轴标度因数误差是否在允许范围内、轴间非正交误差是否在允许范围内、测量噪声水平是否满足要求。任一指标超出阈值则判定为NG。

（2）陀螺仪性能测试—— 在恒速率转动测试路径中，伺服电机驱动转盘以精确设定的恒定角速率（如±10°/s、±30°/s、±60°/s、±90°/s等）匀速旋转。以转台的恒定角速率为参考基准，采集整机IMU上报的陀螺仪三轴原始输出值，测试项目包括：三轴零偏值是否在允许范围内、三轴标度因数误差是否在允许范围内、轴间非正交误差是否在允许范围内、角速率测量噪声水平是否满足要求。转盘恒速旋转方式能很好地激励陀螺仪各敏感轴感受不同的角速率，为陀螺仪各项指标的准确测试提供充足激励。任一指标超出阈值则判定为NG。

（3）综合性能判定与数据追溯—— 全部测试数据采集完成后，上位机软件自动汇总加速度计和陀螺仪的各项测试结果，综合判定该整机IMU的性能是否达标。全部指标符合规格要求时判定为PASS，整机流入下一工序；任一指标不符合规格要求时判定为NG，声光报警提示，整机隔离至不良品区域返修。所有测试数据自动保存至MES系统，为每台整机建立完整的IMU出厂性能档案。

效益：

作为扫地机器人整机IMU测试治具，本设备将加速度计性能测试、陀螺仪性能测试及综合性能判定全部集成于一个工位、一次装夹自动完成。标准化的自动化测试流程消除了传统人工操作转台及数据采集判定的主观差异，测试判定准确率达100%。批量的出厂全检将存在IMU性能异常的整机在产品出厂前有效拦截，确保每台出货的扫地机器人整机内置IMU性能均满足设计规格要求。

三、技术亮点与独特卖点

1、力川伺服电机驱动0-180°多角度精密转台

力川伺服电机配合精密减速机构，实现转盘在0-180°范围内以0.01°级的角度分辨率精确定位。伺服电机闭环控制确保各测试角度的定位精确性——静态多位置测试时各角度位置准确，恒速率转动测试时角速率稳定。黑色喷砂氧化铝合金面板刻字标识0-180°角度刻度，操作员目视即可确认转盘角度位置。

2、白色赛钢3D铣型定位，整机无痕固定

定位底座采用白色赛钢材料经3D铣型仿形加工，精准容纳扫地机器人整机外壳底部轮廓。自润滑特性确保放置和取出过程流畅无划痕。白色外观与整机深色外壳形成高对比度，兼具视觉防错功能。仿形防呆设计使整机方向错误时无法放入，消除人为放置错误导致的测试数据异常。

3、嵌入式系统+上位机测试软件，全流程自动化

嵌入式系统作为下位机核心，负责伺服电机运动控制和IMU数据实时同步采集；上位机测试软件负责测试路径调度、各项指标自动比对判定和数据存储追溯。全流程自动化替代传统人工操作转台和数据采集判定的繁琐方式，单台整机的完整测试周期大幅缩短，同时彻底消弭了人工判读的主观差异。

4、利用重力矢量和转台角速率作为双基准

加速度计性能测试以地球重力矢量（1g）为绝对参考基准——无成本、无漂移、随时随地可用；陀螺仪性能测试以伺服转台恒定角速率为基准——精确可控、重复性好。双基准均为天然或高精度人工参考源，无需外接其他计量设备。重力矢量作为加速度计测试的天然激励源，可充分激励加速度计各敏感轴在不同方向上感受重力分量，为各项指标的准确测试提供充足输入信息。

5、综合判定与数据追溯一体化

上位机软件自动汇总加速度计和陀螺仪各项指标的测试结果，综合判定PASS/FAIL。判定准确率达100%，有效拦截IMU性能存在异常的整机流入市场。每台整机的完整测试数据自动保存至MES系统，售后失效分析时可快速调取该整机出厂时的IMU原始测试记录。

6、杉川机器人深度适配的行业专业方案

本治具方案深度适配深圳市杉川机器人有限公司的产线终端整机IMU出厂全检需求。杉川机器人历史累计交付超1200万台扫地机器人，年产能达1000万台，2025年底已收购iRobot公司，在全球扫地机器人ODM领域处于领军地位。王氏天茂作为其工装治具合作伙伴，凭借近20年非标自动化测试设备研发经验，为杉川提供了深度适配的整机级IMU性能全检测试解决方案。

四、操作注意事项

1、操作前准备

（1）治具外观与安全检查：每次使用前检查黑色喷砂氧化钣金底盒有无变形或松动，铝合金面板刻字是否清晰可读，转盘旋转是否平滑无异响，赛钢定位底座有无划痕或异物残留；检查力川伺服电机及减速机构运行状态是否正常；检查双金属按钮启动开关是否灵敏可靠，船型总开关动作是否正常；检查AC220V供电线路及伺服驱动器连接是否牢固。

（2）静电防护确认：操作员须正确佩戴防静电手环并可靠接地，工作台面铺设防静电台垫。扫地机器人整机内置IMU芯片、MCU主控等静电敏感器件，在搬运、放置和测试过程中须全程落实静电防护措施。

（3）上位机软件启动检查：确认上位机测试软件已正常启动、与嵌入式系统的通信连接正常、测试程序版本正确、当前产品型号与测试参数阈值已确认无误。确认伺服驱动器上电后状态正常、无报警代码。

（4）船型总开关断电确认：操作前务必确认船型总开关已置于“断开”位置，伺服驱动器处于断电待机状态。严禁在通电或伺服使能状态下进行扫地机器人整机的放置或取出操作。在开始测试工作之前，建议先进行点检——用标准样机进行一次测试，确认各项功能正常后再投入批量测试。

2、装件操作规范

（1）轻拿轻放：搬运扫地机器人整机时须双手平稳搬持机身，避免碰撞IMU安装区域及传感器窗口。整机外壳表面洁净度直接影响测试时转盘的平衡与定位精度，须保持操作手势清洁规范。

（2）定位确认：将扫地机器人整机放入白色赛钢3D铣型定位底座时，须确认整机外壳底部轮廓与型腔完全贴合、整机平稳落入槽底。仿形防呆设计使方向错误时整机无法正常放入，如发现整机无法顺利入槽，须核对整机方向是否正确，严禁强行按压或调整方向后硬推入槽。

（3）目视确认：通过白色赛钢底座高对比度背景，确认整机底部已完全落入型腔，四周无明显间隙或翘起。确认整机在转台上放置稳固，旋转过程中不会因离心力产生位移。

（4）安全区域确认：双手同时按下双金属按钮启动开关前，确认转盘周围无障碍物或人员肢体进入旋转范围，测试区域安全隔离措施已到位。

3、测试过程规范

（1）上电前确认：闭合船型总开关前，确认AC220V电源输入接线正确牢固、伺服驱动器处于正常待机状态。上位机软件确认测试程序已加载、整机序列号已通过扫码录入或手动录入并关联对应测试记录。

（2）启动自动化测试流程：操作员通过上位机软件启动测试序列。嵌入式系统按照预设的测试路径依次控制伺服电机执行多位置静态停顿测试和恒速率转动测试。上位机软件实时同步显示IMU原始数据采集状态、转台角度位置及当前测试进度。操作员关注上位机界面实时状态即可，无需人工干预测试流程。

（3）测试结果处理：上位机软件对测试数据进行综合判定——全部指标符合规格要求时判定为PASS，伺服电机驱动转盘回归初始0°位置，操作员取出整机流入下一工序；任一指标不符合规格要求时判定为FAIL，声光报警提示，操作员将整机隔离至不良品区域并做好详细记录。

（4）异常情况处理：若在测试过程中伺服电机出现异响、振动异常或上位机软件显示数据采集中断，立即按下急停开关切断伺服电机动力电源，通知产线技术人员排查原因。

4、设备维护与保养

（1）严禁带电维护：清洁定位底座、检查转盘机械结构或进行任何维护作业前，必须关闭船型总开关，拔掉AC220V电源输入线并确认治具完全断电、伺服驱动器完全放电。

（2）赛钢定位底座清洁：定期（建议每班次）用工业无水酒精与无尘布轻擦白色赛钢定位底座表面，去除积尘与碎屑。底座表面的洁净度直接影响整机放置的定位精度，日常保持清洁干燥。

（3）伺服电机与减速机构保养：建议每月检查伺服电机运行状态是否平稳无异响、减速机构是否润滑良好。定期按照伺服电机及减速器厂家的维护要求进行检查和润滑。

（4）日检日清：每日下班前确认船型总开关已断开、AC220V电源输入线已拔掉、伺服驱动器已完全断电。清扫面板及定位底座表面灰尘，确认转盘已回归初始0°位置，取下整机。用防尘罩遮盖治具。建议每季度进行一次治具全面校验——包括转盘角度定位精度复测、上位机与嵌入式系统通信测试及各功能完好性验证。

五、与竞争对手对比

王氏天茂（WSTM）与行业传统方案对比表

对比维度	王氏天茂（WSTM）	行业传统方案
驱动方式	力川伺服电机精密驱动，0-180°范围内0.01°级角度分辨率精确闭环控制，角速率精确可控	手动旋转转台或普通步进电机，角度定位精度低且无闭环控制
定位方案	白色赛钢3D铣型仿形定位底座，自润滑不划伤整机外壳，白色高对比防呆	通用卡具或简易定位块，易划伤整机外壳且无防呆功能
测试方式	嵌入式系统+上位机自动化测试，多位置静态+恒速率转动+复合路径可编程设定	人工操作转台角度并手动记录IMU数据，效率低且易出错
数据采集与判定	上位机实时同步采集IMU原始数据与转台角度/速率，自动比对规格阈值判定PASS/FAIL	人工分步采集、手动记录，判定标准因人而异
数据追溯	每台整机完整测试数据自动保存，支持MES对接	纸质记录或简单电子表格，数据易丢失且无法追溯
面板工艺	黑色喷砂氧化铝合金面板，刻字标识0-180°角度刻度	普通喷漆或无角度刻度参考
安全防护	双金属按钮双手启动互锁+急停开关+船型总开关，三重安全设计	单开关或无安全互锁，存在操作安全隐患
行业经验	Since 2006，国家高新技术企业，测试治具行业十大品牌，杉川机器人深度合作	缺乏扫地机器人整机IMU测试专用治具设计经验

六、产品规格与技术参数

扫地机器人IMU测试治具规格表

参数类别	详细规格
设备名称	（扫地机器人）IMU测试治具（整机）(扫地机器人IMU检测治具)
外形尺寸	非标定制（根据扫地机器人整机外形尺寸及转台测试运动范围设计）
主体结构	黑色喷砂氧化钣金底盒+黑色喷砂氧化铝合金面板（刻字0-180°）+黑色喷砂氧化铝合金转盘+白色赛钢3D铣型定位底座
驱动机构	力川伺服电机+精密减速机构，转盘角度精度0.01°级，转速0-120°/s可调
供电方式	AC220V供电+双金属按钮启动开关（双手启动互锁）+船型总开关+急停开关
角度范围	0-180°旋转范围，面板刻字标识方向及角度刻度信息
测试工位	单路测试（整机级测试架构）
测试探针	无（采用整机无线通信或串口数据采集方式）
控制系统	嵌入式系统+上位机测试软件，支持测试路径编程、IMU数据同步采集、自动综合判定、扫码追溯及MES对接
适用产品类型	扫地机器人整机、清洁机器人整机、各类移动机器人整机内置IMU的出厂性能全检
测试功能项	加速度计性能测试（零偏/标度因数误差/轴间非正交误差/噪声水平）、陀螺仪性能测试（零偏/标度因数误差/轴间非正交误差/噪声水平）、综合性能判定与数据追溯
适用标准参考	GB/T 40229-2021（家用清洁机器人性能测试方法）、JJF 1535-2015（微机电（MEMS）陀螺仪校准规范）

七、购买 / 获取方式

项目信息表

项目	内容
价格模式	工装治具与上位机测试软件为非标定制，需根据扫地机器人整机外形尺寸、IMU型号及安装姿态、测试规格要求及产线产能评估后报价。
购买渠道	电话/邮箱直供：可通过销售热线/电子邮件与王氏天茂公司取得联系，经技术评估与具体洽谈后完成定制采购。

八、服务对象 / 使用场景与案例分享

1、服务对象

扫地机器人整机ODM/OEM制造商（产线终端整机IMU出厂全检测试工位），专门面向深圳市杉川机器人有限公司等国内清洁机器人行业领军企业的大批量整机测试需求。

2、使用场景

扫地机器人整机完成组装后，进入产线终端IMU出厂全检测试工位。操作员确认船型总开关已断开、伺服驱动器已断电后，将扫地机器人整机平稳放入白色赛钢3D铣型定位底座内，确认整机外壳底部与型腔完全贴合，通过高对比度白色底座确认整机已完全入槽且方向正确。双手同时按下双金属按钮启动开关，闭合船型总开关，伺服驱动器上电自检。操作员通过上位机软件扫码录入整机序列号后启动自动化测试流程——嵌入式系统控制力川伺服电机按照预设测试路径驱动转盘依次执行多位置静态停顿测试（转盘在0°、30°、60°、90°、120°、150°、180°等角度依次停顿并静止采集数据）和恒速率转动测试（以设定角速率匀速旋转）。上位机软件实时同步采集整机上报的IMU三轴加速度计及三轴陀螺仪原始数据。测试数据采集完成后，上位机软件自动将各项测量指标与预设规格阈值进行比对，综合判定PASS/FAIL。判定PASS时，伺服电机驱动转盘回归0°初始位置，操作员取出整机流入下一工序；判定FAIL时声光报警提示，操作员将整机隔离至不良品区域。全部测试数据自动上传至MES系统存储追溯。

3、案例研究

深圳市杉川机器人有限公司（简称“杉川机器人”）是全球扫地机器人ODM领域的领军企业，历史累计交付超1200万台产品，2024年预计总出货量近400万台，集团拥有年产能1000万台的规模化生产能力。杉川在全球ODM市场份额超50%，2025年底已收购美国扫地机器人公司iRobot，进一步巩固了其全球行业领导地位。杉川旗下品牌3i以工程师文化为基因，聚焦人工智能与应用创新，对扫地机器人核心传感器的品质要求极为严格。

在导入王氏天茂IMU测试治具前，杉川产线对扫地机器人整机IMU的出厂检测采用简易转台配合人工操作的方式——操作员手动将整机放置于转台上，按照工艺文件逐角度旋转转台并手动记录IMU数据，再将数据导入分析工具进行判定。单台整机完整测试耗时较长，且因人工操作转台角度存在偏差、数据记录存在疏漏及判定标准因人而异，测试结果的准确性和一致性难以保证。面对年产千万台的大批量检测需求，人工方式的产能和品质瓶颈日益突出。

WSTM团队根据杉川机器人多款扫地机器人整机的外形尺寸、IMU型号和测试规格要求，定制了本款IMU测试治具。黑色喷砂氧化钣金底盒坚固耐用，铝合金面板刻字标识0-180°角度刻度清晰直观；力川伺服电机实现了测试转台的高精度自动化控制；白色赛钢定位底座确保每台整机的放置姿态一致；上位机测试软件将转台控制、IMU数据采集和综合判定全部自动化完成。上线后效果显著：人工操作转台及数据记录判定的全部工序被自动化替代，单台整机的测试周期大幅缩短，产线测试产能匹配了年产千万台的节拍需求。伺服转台自动化控制消除了人工操作转台角度的偏差，测试精度一致性显著提升。自动化综合判定确保每台出货整机的IMU性能均已通过出厂全检，为杉川扫地机器人的导航定位品质提供了可靠的前端保障。该治具方案已在杉川产线终端测试工位稳定运行。

九、用户价值

1、整机级自动化全检，产能匹配大批量制造

本治具将扫地机器人整机IMU的加速度计性能测试、陀螺仪性能测试和综合判定全部集成于一个工位自动化完成。伺服转台的自动化角度控制和上位机软件的一键化操作大幅压缩了单台整机的测试周期，一台治具即可满足大批量产线的整机IMU全检产能需求。

2、伺服电机精密驱动，测试精度高度一致

力川伺服电机驱动的高精度转台，角度定位精度达0.01°级。相比人工手动控制转台角度，伺服电机的自动化闭环控制消除了不同操作员和不同批次之间的操作偏差，测试精度一致性显著提升。

3、综合判定与追溯一体化，拦截不良品出厂

上位机软件自动汇总各项指标测试结果进行综合判定PASS/FAIL，判定准确率达100%，有效拦截IMU性能存在异常的整机流入市场。每台整机的完整测试数据自动保存至MES系统，为售后品质追溯提供精准的数据支撑。

4、白色赛钢3D仿形定位，无痕防呆精准

定位底座选用白色赛钢材料经3D铣型仿形加工，自润滑特性确保整机取放流畅无划痕。防呆设计确保方向错误时无法放入，杜绝了因整机放置方向错误导致的测试数据异常。

5、天然基准+伺服基准，无需额外计量投入

加速度计性能测试以地球重力矢量（1g）为天然绝对参考基准，陀螺仪性能测试以伺服转台恒定角速率为人工参考基准。双基准方案无需额外购置昂贵的计量校准设备，治具自身即可提供完整的测试激励与参考源，设备整体投资回报率较高。

综合受益

王氏天茂为杉川机器人定制的扫地机器人IMU测试治具（整机），集力川伺服电机精密驱动的多角度测试转台、白色赛钢3D仿形定位的无痕精准固定、嵌入式系统配合上位机的全流程自动化测试于一体。该治具是扫地机器人、清洁机器人及移动机器人整机制造企业实现高精度IMU出厂性能全检的核心产线装备。

十、关于王氏天茂：您身边有价值的合作伙伴

王氏天茂（WSTM）成立于2006年，是国家高新技术企业、深圳市科技型中小企业（2024年）、深圳市创新型中小企业（2022年）、测试治具行业十大品牌（2023年）、企业信用评价AAA级企业，自2014年至2025年连续多年荣获纳税信用A级企业评定。公司专注于电子工业设备与非标自动化设备的研发制造近20年。

权威认证： 公司已通过ISO9001:2015质量管理体系、ISO14001:2015环境管理体系、ISO45001:2018职业健康安全管理体系等多项国际认证，并运行8S现场生产管理体系及管家婆ERP系统。

研发实力： 研发团队由创始人王国锋先生领衔，其作为深圳市高层次专业人才后备级人才及深圳市宝安区高层次科技创新人才，自1996年起便投身于工装治具行业，具备多年的资深行业经验。团队累计获得十余项实用新型专利、二十余项软件著作权及“测试治具行业十大品牌”等荣誉。

快速服务： 在珠三角地区，我们提供8小时上门服务，能够快速响应客户的设备调试、伺服系统维护与治具保养需求，保障产线的稳定运行。公司秉承“品质、服务、价值、合作、创新、管理”的理念，以“做您身边有价值的合作伙伴”为服务宗旨。

20年来，我们已为超过1000家企业提供了专业的定制化解决方案，服务客户包括杉川机器人、美的集团、立讯精密、飞荣达、尼得科、卡西欧、铁城、创维、合元集团、麦克韦尔、金升阳、CET中电技术、繁易、普门科技、船井电机、比亚迪、天邦达、湖北思存科技等众多知名企业，积累了深厚的行业经验。

十一、联系我们

如果您正在为扫地机器人整机、清洁机器人整机及各类移动机器人的IMU出厂性能全检寻找高精度、全自动、可追溯的非标定制测试治具方案，欢迎联系我们！

1. 公司官网：www.wstm88.com

2. 全国服务热线：0755-26016267

3. 企业微信 / 手机：138-2887-5842、138-2332-7836、139-2379-5421

4. 官方邮箱：sales@wstm88.com

5. 抖音账号：WSTMSince2006（深圳市王氏天茂科技有限公司）
