一、产品基本信息

1．产品名称： （扫地机器人）XY电机组件标定测试治具 | 电机驱动器测试治具 | 上位机通信测试治具

2．产品型号： WSTM-Dreametech-2026（按客户定制编号）

3．客户名称： 追觅科技（深圳）有限公司

4．所属行业： 智能清洁电器 | 消费电子 | 机器人电机制造

5．适用对象： 扫地机器人整机厂、EMS制造商、电机制造商及电机组件供应商

6．产品材质： 精密钣金结构 + 防静电电木/FR4 + 亚克力载板



二、产品概述

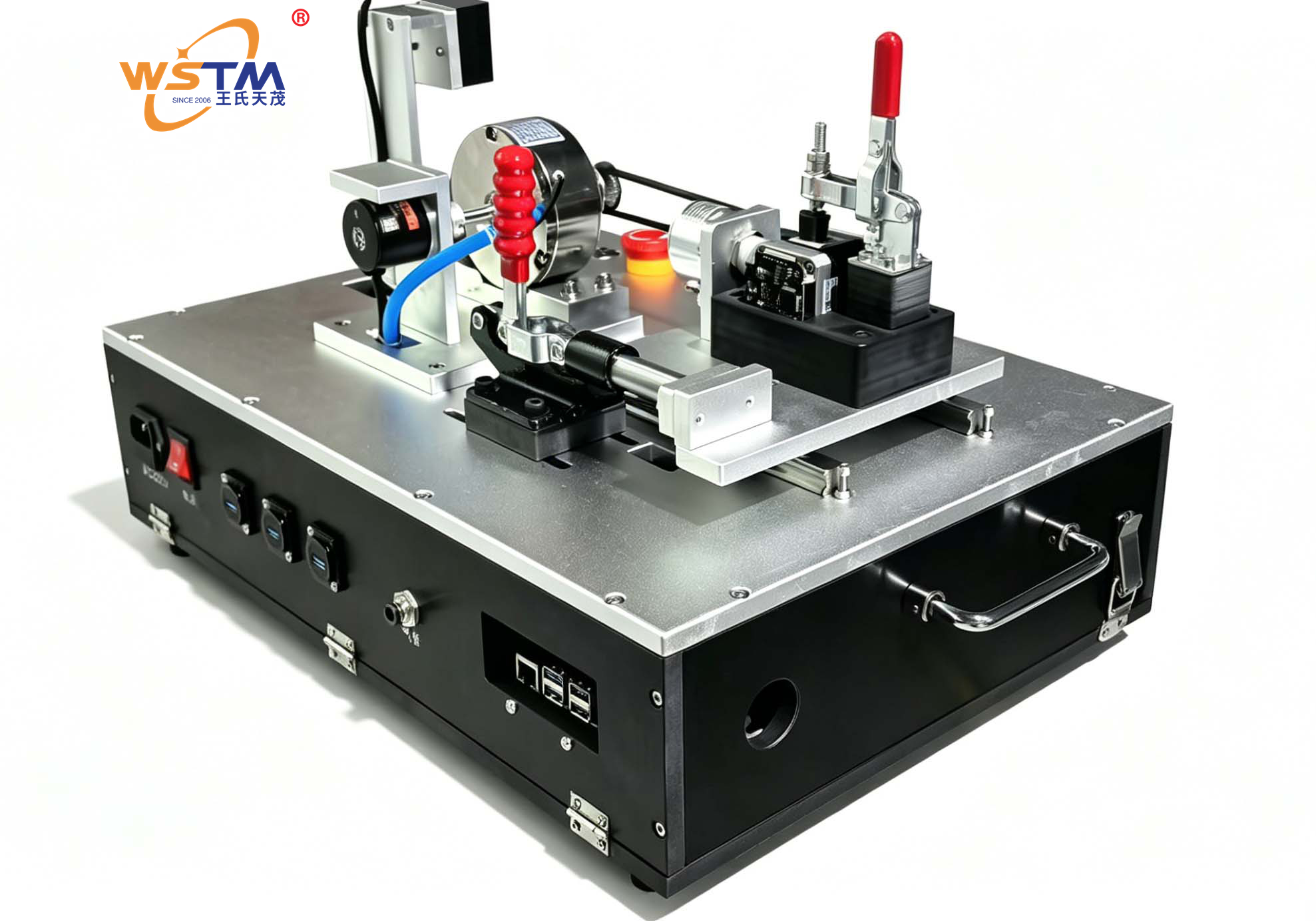

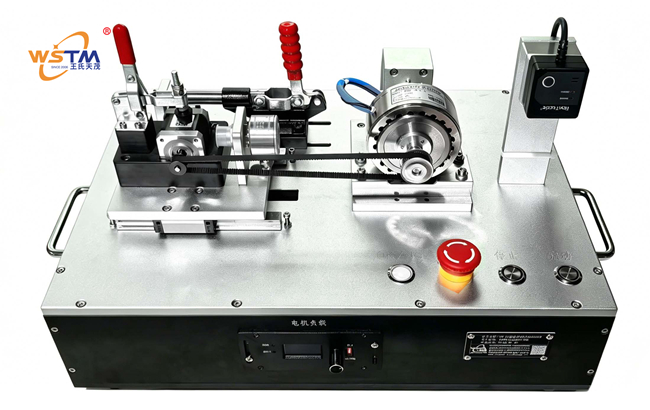

WSTM SINCE2006 王氏天茂®为追觅科技（深圳）有限公司量身定制（扫地机器人）XY电机组件标定测试治具，是一款专为扫地机器人XY电机组件提供电机驱动器功能测试、上位机通信测试及MES系统数据对接的全自动化标定测试设备。

本产品旨在通过高精度钣金结构框架、定制化探针布局、自动压合机构与上位机测试系统联动，一次性完成对XY电机组件在静态待机、标定运行、堵转保护等多种工况下的电气参数采集与功能验证，并将测试数据实时上传至客户MES系统，实现质量全流程可追溯。



电机是扫地机器人的核心驱动与执行部件，其性能直接决定了整机的清洁效率、导航精度与使用寿命。XY电机组件在扫地机器人中负责边刷、滚刷及运动机构的精密驱动，任何一个电机的性能偏差（如转速不稳、堵转电流异常、驱动器响应滞后、通讯丢包等）都会导致清洁覆盖不完整或避障失效。传统人工使用万用表逐项测量，不仅测试速度慢，而且无法模拟电机的真实工作状态，难以发现电机驱动器在动态负载下的性能缺陷。

WSTM推出的XY电机组件标定测试治具，正是为解决这一行业痛点而研发的专业化测试设备，已在追觅科技深圳生产基地成功投入量产使用。



三、核心功能



1．功能1：电机驱动器全功能测试

治具通过下位机单片机控制系统与定制探针板模组联动，自动完成以下电机驱动器电气参数的精确检测：

（1）输入电压/电流检测：检测电机驱动器在工作状态下的输入电压范围、静态电流与工作电流是否符合产品规格

（2）PWM信号检测：检测MCU发出的PWM控制信号频率、占空比是否正常，确保电机转速控制精确

（3）转速与方向检测：通过治具集成的码盘或编码器信号采集电路，自动检测XY电机的实际转速、转向及到位信号，确保正反转逻辑正确、转速误差在允许范围内

（4）堵转保护测试：模拟电机在运行中遭遇物理阻碍的真实场景，通过自动顶出气缸+柔性软胶堵头对电机进行短暂堵转，精确读取堵转电流值，验证电机驱动器的过流保护功能是否正常触发

（5）驱动器温度检测：通过治具集成的温度传感器监测电机驱动器在连续运行状态下的温升情况，确保散热设计满足量产要求



2．功能2：上位机通信测试

治具通过USB转UART（CDC ACM虚拟串口）接口与PC上位机进行通信，实现测试流程的自动化控制：

（1）一键式启动：操作员将被测电机组件放置于治具定位座，扫描SN码后一键启动测试，上位机自动向下位机发送测试指令序列

（2）实时数据显示：上位机软件界面实时显示当前测试项目、测试参数及判定结果，测试过程全程可视化

（3）多参数模板配置：支持不同型号XY电机组件的测试参数模板存储与快速调用，换型时间大幅缩短

（4）异常报警与暂停：当检测到测试参数超出规格范围时，上位机自动报警并暂停测试，提示操作员进行复检或标记不良品

（5）良率统计与报表生成：上位机软件自动统计批次良率，支持按时间范围、产品型号导出Excel测试报表，便于质量分析和工艺改进



3．功能3：MES系统数据对接

本产品内置MES系统对接模块，通过HTTP/HTTPS协议以JSON数据格式将测试结果实时上传至追觅科技自有MES系统，实现从电机组件测试到整机组装的全流程质量数据追溯：

（1）测试数据自动上传：每条测试记录（包括测试时间、操作员、产品SN码、各测试项参数值、最终判定结果）在测试完成后自动打包为JSON格式，通过HTTP POST请求发送至MES系统指定接口地址

（2）不良代码标记：当测试结果为NG时，系统自动携带不良代码（defect_type_code）字段，精准标记不良类型（如“转速超差”“堵转电流异常”“通信超时”等），便于MES系统进行不良品分类统计与根因分析

（3）工单信息关联：测试数据与客户MES系统的生产工单号（dut_order_code）、DUT条码（dut_number_value）、测试工站编号（station）、工位识别码（fix_id）等信息自动关联，实现从电机组件批次到整机序列号的完整追溯链路

（4）数据安全传输：采用SSL/TLS加密协议，确保测试数据在公网或工厂内网传输过程中的安全性与完整性

（5）符合国际规范：接口设计遵循IEC 62264（ISA-95）、OPC UA for MES等国际规范，确保与主流MES平台（如西门子Opcenter、罗克韦尔FactoryTalk及国产MES系统）无缝对接-



四、钣金结构设计

本产品采用精密钣金结构作为主体框架，具有以下显著优势：

1．结构强度高，长期运行稳定

钣金框架采用优质冷轧钢板经激光切割、折弯成型、焊接组装而成，具有极高的结构刚性和抗冲击能力。在产线高频次、长时间运行的工况下，钣金结构能够有效抑制振动，确保测试探针与被测组件的定位精度长期保持稳定。



2．模块化设计，便于维护与升级

钣金主体框架采用模块化设计，内部电气组件（如单片机控制板、电源模块、通讯模块、气动元件等）均安装于标准导轨或固定板上，可通过前开门或上翻盖快速检修与更换。当客户产品型号迭代时，仅需更换内部载板与探针布局，钣金主体框架可继续复用，大幅降低改造成本。



3．防静电处理，保护ESD敏感器件

钣金表面经过防静电喷涂处理，配合防静电电木/FR4材质的载板与亚克力防护罩，构建完整的ESD防护体系，有效保护电机驱动器上的ESD敏感元器件（如MCU、MOSFET、驱动IC等）免受静电损伤。



4．散热性能优异

钣金框架预留了通风散热孔位，可加装散热风扇，确保测试治具内部电气组件在长时间连续运行时温度可控，避免因过热导致测试精度漂移或元器件寿命缩短。



5．人机工程学设计

钣金结构设计充分考虑了操作员的作业便利性。测试区域采用前倾式布局，操作员无需弯腰或仰视即可轻松完成上下料操作；控制面板与显示器支架集成于钣金框架顶部，视线平视即可查看测试状态；急停按钮、启动按钮等操作元件布局合理，符合人机工程学原则。



五、技术参数

参数项目	规格说明
测试对象	XY电机组件（含电机驱动器）
测试项目	输入电压/电流、PWM信号、转速、方向、堵转保护、温度、通讯功能
测试精度	电压±0.5% F.S.、电流±1% F.S.、转速±1%
测试节拍	≤15秒/组件（含数据上传）
通讯接口	USB转UART（CDC ACM虚拟串口），支持RS232/485扩展
上位机系统	Windows平台定制测试软件
MES对接协议	HTTP/HTTPS + JSON格式
结构材质	精密钣金框架 + 防静电电木/FR4 + 亚克力
供电电源	AC 220V / 50Hz
气源要求	0.4-0.6MPa压缩空气
外形尺寸	按客户定制（约600mm×500mm×450mm）
ESD防护	防静电喷涂 + 防静电载板 + 接地系统
环境要求	温度0-40℃，湿度≤85%RH



六、合作成果

本产品已成功交付追觅科技（深圳）有限公司深圳生产基地投入使用，取得了显著的成效：

1．测试效率大幅提升：单组件测试时间从人工测量的约60秒缩短至约15秒，效率提升约75%

2．测试准确性与一致性根本保障：彻底消除了人工测量的读数误差和操作手法差异，误判率降至0.5%以下

3．MES数据全流程可追溯：测试数据实时上传至MES系统，实现了从电机组件到整机成品的完整质量数据链路

4．换型效率大幅提升：通过可更换载板+参数模板库设计，换型时间从原来的约30分钟缩短至5分钟以内

5．长期合作保障：截至目前，WSTM已为追觅科技持续提供了包括电机测试治具、主板测试治具、基站全功能测试治具等一系列产品，覆盖追觅科技深圳、苏州等多个生产基地



七、适用场景

1．扫地机器人整机厂电机组件来料检验

2．EMS制造商电机驱动器PCBA功能测试

3．电机制造商电机组件出厂前全检

4．扫地机器人研发阶段电机性能验证

5．电机驱动器供应商批量供货质量抽检
