1. 产品基本信息



1. 产品名称：（扫地机器人）边刷测试治具 | 边刷电机功能测试治具 | 上位机测试系统定制

2. 产品型号：WSTM-Anker-BS-2022（按客户定制编号）

3. 客户名称：安克创新科技股份有限公司（Anker Innovations）

4. 所属行业：智能清洁电器 | 消费电子 | 机器人电机制造

5. 适用对象：扫地机器人整机厂、EMS制造商、电机制造商及扫地机器人边刷组件供应商

6. 产品材质：精密钣金结构 + 防静电电木/FR4 + 亚克力载板





2. 产品概述

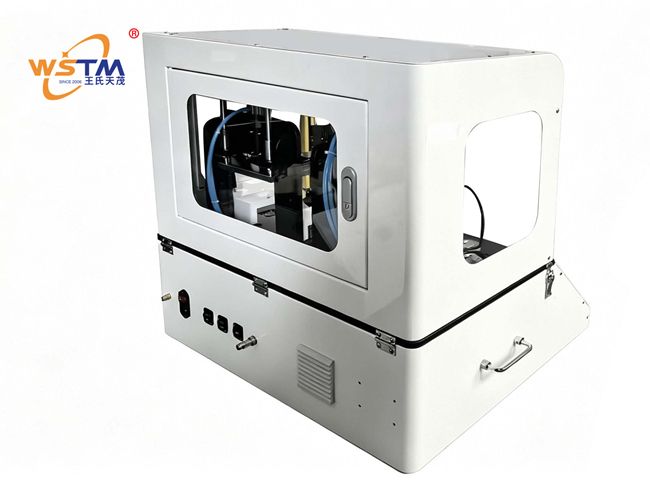

  WSTM SINCE2006 王氏天茂®为安克创新科技股份有限公司量身定制（扫地机器人）边刷测试治具，是一款专为扫地机器人边刷组件提供空载电流测试、堵转电流测试、转速检测、上位机通信测试及MES系统数据对接的全自动化边刷功能测试设备。

扫地机器人的边刷是清洁系统的核心执行部件，负责将墙角、边缘区域的灰尘和碎屑扫入主机吸口区域。边刷电机的性能直接决定了扫地机器人的清洁覆盖率、边缘清洁效果及整机续航能力。边刷电机需要在频繁启停、正反转交替的工况下稳定运行，同时在遇到阻力时需具备可靠的堵转保护功能。任何一个边刷电机的性能偏差（如空载电流偏大导致续航不足、堵转电流异常导致驱动器烧毁或保护失效、转速不稳定导致清洁效率下降）都会直接影响扫地机器人的清洁效果。

传统的边刷电机测试方法主要采用直流电源切换至12V恒压模式，利用延长线接上转接板连通边刷组件进行测试：先读取边刷运行时的空载电流，再在边刷转动过程中由作业员双手用力握紧边刷使其停止转动，此时再读取堵转电流。这种方法存在明显的缺陷：空载电流与堵转电流都需要人工目视检查判定，极易造成误判；作业员双手握紧边刷容易伤手，长时间操作极易使人疲劳，存在安全隐患。

WSTM推出的边刷测试治具，正是为解决这一行业痛点而研发的专业化测试设备，已在安克创新深圳生产基地成功投入量产使用。本产品采用钣金+气缸结构，以嵌入式系统为控制核心，配备10寸工控屏进行人机交互，通过高精度钣金结构框架、定制化探针布局、自动堵转机构（气缸+柔性堵头）与上位机测试系统联动，一次性完成对边刷电机在空载运行、堵转保护等多种工况下的电气参数采集与功能验证，并将测试数据实时上传至客户MES系统，实现质量全流程可追溯。



3. 核心功能



3.1 功能1：边刷电机空载电流自动检测

治具通过嵌入式控制系统与定制探针布局联动，自动完成以下边刷电机电气参数的精确检测：

1. 空载电流检测：在边刷电机正常空载运转状态下，通过精密电流采样电路自动读取边刷电机运行时的空载电流值，判定是否在规格范围内

2. 输入电压/电流稳定性检测：检测边刷电机在12V恒压供电模式下的电压稳定性与电流波动情况，确保供电系统正常

3. 启动电流检测：检测边刷电机从静止到启动瞬间的峰值电流，评估电机启动性能是否正常，避免因启动电流过大导致电源保护或驱动电路损坏



3.2 功能2：边刷电机转速与正反转检测

治具集成高精度编码器或光电传感器，通过嵌入式系统实时采集边刷电机的运行状态：

1. 转速精确检测：实时采集边刷电机的实际转速，并与预设阈值进行比对，判定转速是否在规格范围内

2. 正反转逻辑检测：自动检测边刷电机的正转和反转方向是否正确，验证控制电路发出的方向信号是否与电机实际转向一致

3. 转速稳定性评估：在边刷电机连续运行过程中，评估电机转速是否稳定，发现转速波动、异响隐患



3.3 功能3：边刷电机自动堵转保护测试

   治具内置自动堵转测试模块，采用气缸+柔性堵头结构，实现全自动机械式堵转：

1. 机械式自动堵转：治具集成气缸驱动装置，边刷组件放置到位后，嵌入式系统发出堵转指令，气缸自动推动柔性软胶堵头压紧边刷刷毛或电机轴，使边刷停止转动，整个过程全自动完成，无需操作员手动握紧边刷

2. 柔性保护设计：堵头采用柔性软胶材质，既能有效阻止边刷转动，又不会对刷毛或电机轴造成物理损伤

3. 堵转电流精确读取：在边刷处于堵转状态下，精密电流采样电路自动读取堵转电流值，判定是否在产品规格范围内

4. 堵转保护功能验证：通过读取堵转电流及观察电机驱动器的保护响应，验证过流保护功能是否正常触发

5. 堵转恢复测试：测试气缸释放堵头后，自动检测边刷电机是否能够恢复空载运转，验证驱动器的恢复能力



3.4 功能4：嵌入式系统与10寸工控屏人机交互

本产品采用嵌入式控制系统作为核心控制器，配备10寸工业级触摸屏，实现以下功能：

1. 一键式启动：操作员将被测边刷组件放置于治具定位座，扫描SN码后点击工控屏上的“启动”按钮，嵌入式系统自动执行测试流程

2. 实时数据显示：10寸工控屏实时显示当前测试项目、测试参数（空载电流、堵转电流、转速等）及判定结果（PASS/NG），测试过程全程可视化

3. 多参数模板配置：支持不同型号边刷组件的测试参数模板存储与快速调用（如不同规格边刷的空载电流阈值、堵转电流阈值、转速阈值等），操作员可在工控屏上直接选择产品型号

4. 异常报警与暂停：当检测到测试参数超出规格范围时，工控屏自动弹出报警提示并暂停测试，提示操作员进行复检或标记不良品

5. 良率统计与报表生成：嵌入式系统自动统计批次良率，支持按时间范围、产品型号导出Excel测试报表（通过U盘或网络），便于质量分析和工艺改进

6. 操作日志记录：工控屏自动记录每次测试的操作员、时间、测试结果，便于追溯



3.5 功能5：MES系统数据对接

本产品内置MES系统对接模块，通过HTTP/HTTPS协议以JSON数据格式将测试结果实时上传至安克创新自有MES系统，实现从边刷组件测试到整机组装的全流程质量数据追溯：

1. 测试数据自动上传：每条测试记录（包括测试时间、操作员、产品SN码、各测试项参数值、最终判定结果）在测试完成后自动打包为JSON格式，通过HTTP POST请求发送至MES系统指定接口地址

2. 不良代码标记：当测试结果为NG时，系统自动携带不良代码（defect_type_code）字段，精准标记不良类型（如“空载电流超差”“堵转电流异常”“转速异常”“堵转恢复失败”等），便于MES系统进行不良品分类统计与根因分析

3. 工单信息关联：测试数据与客户MES系统的生产工单号（dut_order_code）、DUT条码（dut_number_value）、测试工站编号（station）、工位识别码（fix_id）等信息自动关联，实现从边刷组件批次到整机序列号的完整追溯链路

4. 数据安全传输：采用SSL/TLS加密协议，确保测试数据在公网或工厂内网传输过程中的安全性与完整性

5. 符合国际规范：接口设计遵循IEC 62264（ISA-95）、OPC UA for MES等国际规范，确保与主流MES平台无缝对接





4. 钣金结构设计

本产品采用精密钣金结构+气缸作为主体框架，具有以下显著优势：

4.1 结构强度高，长期运行稳定

钣金框架采用优质冷轧钢板经激光切割、折弯成型、焊接组装而成，具有极高的结构刚性和抗冲击能力。在产线高频次、长时间运行的工况下，钣金结构能够有效抑制振动，确保测试探针与被测组件的定位精度长期保持稳定。



4.2 气缸集成设计，堵转动作可靠

钣金框架内部预留了气缸安装支架和导向机构，确保堵转气缸的运动轨迹精确、动作顺畅。气缸采用标准工业级气缸，配合柔性软胶堵头，实现每次堵转力度一致、位置精准，重复定位精度高。



4.3 模块化设计，便于维护与升级

钣金主体框架采用模块化设计，内部电气组件（嵌入式控制板、电源模块、通讯模块、气动元件等）均安装于标准导轨或固定板上，可通过前开门或上翻盖快速检修与更换。当客户产品型号迭代时，仅需更换内部载板与探针布局，钣金主体框架可继续复用，大幅降低改造成本。



4.4 防静电处理，保护ESD敏感器件

钣金表面经过防静电喷涂处理，配合防静电电木/FR4材质的载板与亚克力防护罩，构建完整的ESD防护体系，有效保护边刷电机上的ESD敏感元器件免受静电损伤。



4.5 散热性能优异

钣金框架预留了通风散热孔位，可加装散热风扇，确保治具内部嵌入式控制板和电源模块在长时间连续运行时温度可控，避免因过热导致测试精度漂移或元器件寿命缩短。



4.6 人机工程学设计

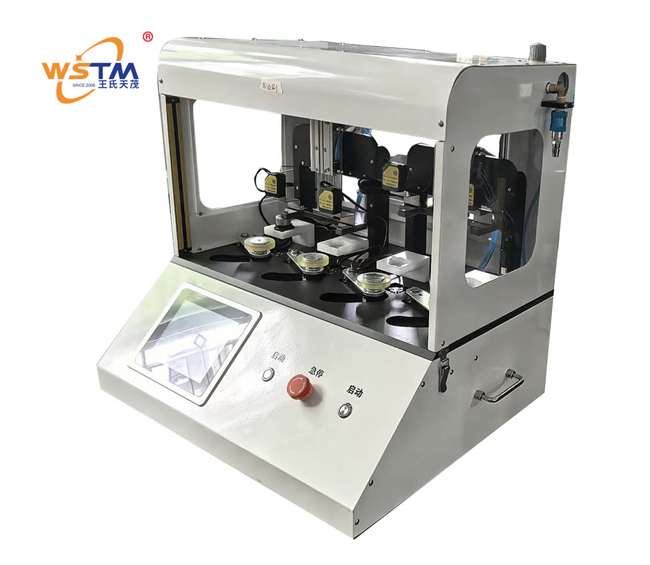

钣金结构设计充分考虑了操作员的作业便利性。测试区域采用前倾式布局，操作员无需弯腰或仰视即可轻松完成上下料操作；10寸工控屏支架集成于钣金框架顶部，视线平视即可查看测试状态；急停按钮、启动按钮等操作元件布局合理，符合人机工程学原则。



5. 技术参数



参数项目	规格说明
测试对象	扫地机器人边刷组件（含边刷电机）
测试项目	空载电流、启动电流、堵转电流、转速、正反转方向
测试精度	电压±0.5% F.S.、电流±1% F.S.、转速±1%
测试节拍	≤15秒/组件（含数据上传）
堵转方式	气缸 + 柔性软胶堵头（自动机械式堵转）
控制系统	嵌入式控制系统（ARM架构）
人机界面	10寸工业级触摸屏（工控屏）
通讯接口	USB转UART、以太网口（用于MES对接）、RS232/485扩展
MES对接协议	HTTP/HTTPS + JSON格式
结构材质	精密钣金框架 + 防静电电木/FR4 + 亚克力
供电电源	AC 220V / 50Hz
气源要求	0.4-0.6MPa压缩空气
外形尺寸	按客户定制（约550mm×500mm×450mm）
ESD防护	防静电喷涂 + 防静电载板 + 接地系统
环境要求	温度0-40℃，湿度≤85%RH





6. 合作成果



本产品已成功交付安克创新科技股份有限公司深圳生产基地投入使用，取得了显著的成效：

1. 测试效率大幅提升：单边刷测试时间从人工测量的约45秒/件缩短至约15秒/件，效率提升约67%

2. 测试准确性与一致性根本保障：彻底消除了人工测量的读数误差和操作手法差异，误判率降至0.5%以下

3. 操作安全性显著提升：用气缸+柔性软胶堵头的机械式自动堵转完全替代了操作员手动握紧边刷的方式，消除了操作员伤手的安全隐患，降低了劳动强度

4. 转速检测能力突破：新增的转速精确检测功能，可发现传统方法无法发现的转速不足、霍尔传感器故障等隐性问题，进一步提升了产品出厂质量

5. MES数据全流程可追溯：测试数据实时上传至MES系统，实现了从边刷组件到整机成品的完整质量数据链路

6. 换型效率大幅提升：通过可更换载板+参数模板库设计，一套治具即可兼容安克创新多款扫地机器人不同型号边刷组件的测试需求，换型时间大幅缩短

7. 长期合作保障：自2022年12月建立合作以来，WSTM已为安克创新持续提供了包括边刷测试治具、边轮测试治具、主板测试治具、基站全功能测试治具等一系列产品，覆盖安克创新深圳等多个生产基地



7. 适用场景



1. 扫地机器人整机厂边刷组件来料检验

2. EMS制造商边刷电机PCBA功能测试

3. 电机制造商边刷组件出厂前全检

4. 扫地机器人研发阶段边刷电机性能验证

5. 边刷电机供应商批量供货质量抽检
