 一、产品概述

简介：

扫地机器人的地检功能（下视传感器）是其最重要的安全防护机制，负责识别台阶、悬崖等边界，防止机器跌落。如果下视传感器存在偏差或失效，轻则机器卡在台阶边缘，重则从楼梯跌落造成严重损坏。传统人工测试采用手持黑白卡纸在不同距离下晃动，不仅效率低、重复性差，而且难以量化传感器输出的ADC值，无法实现精准标定。

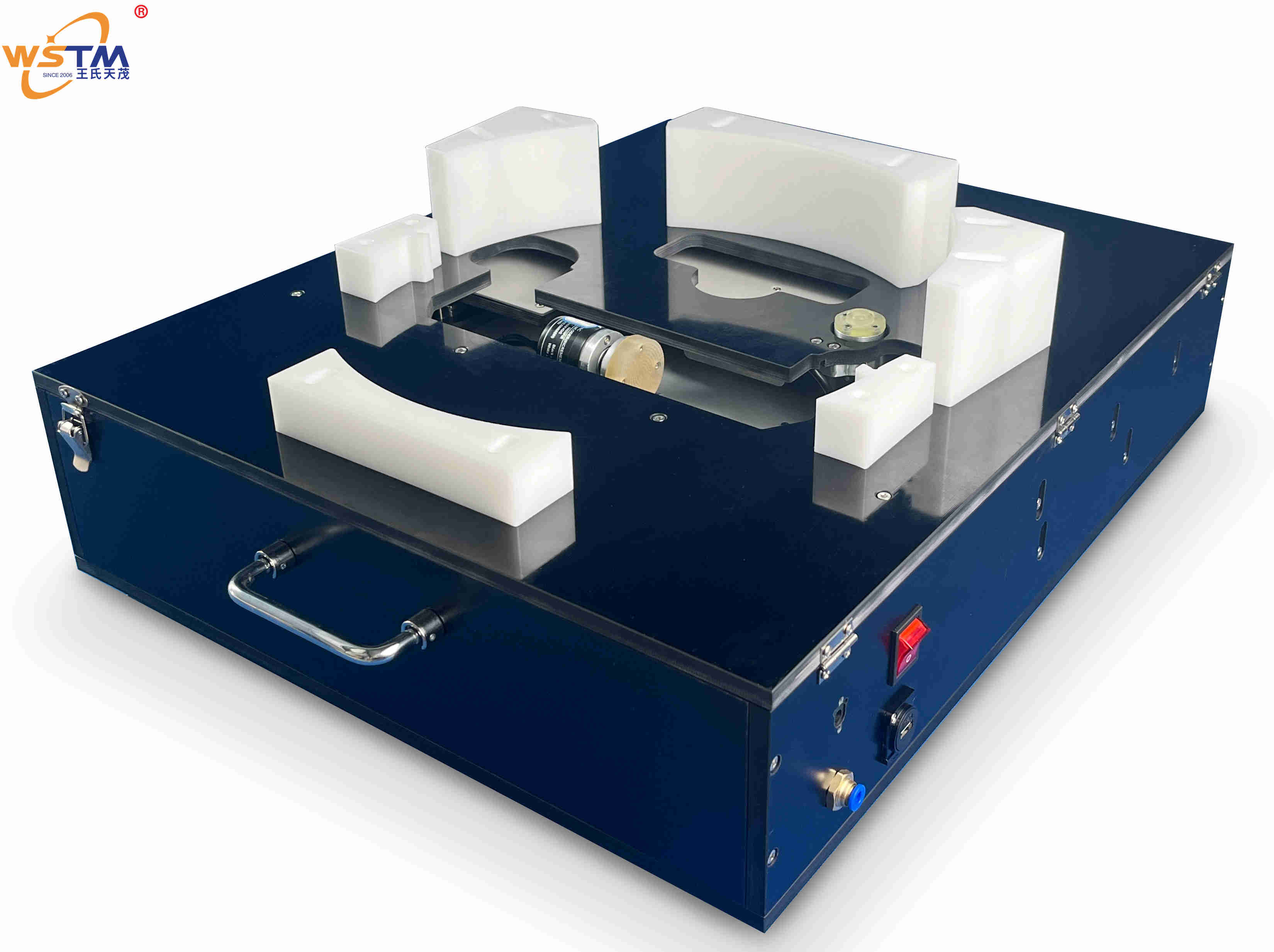

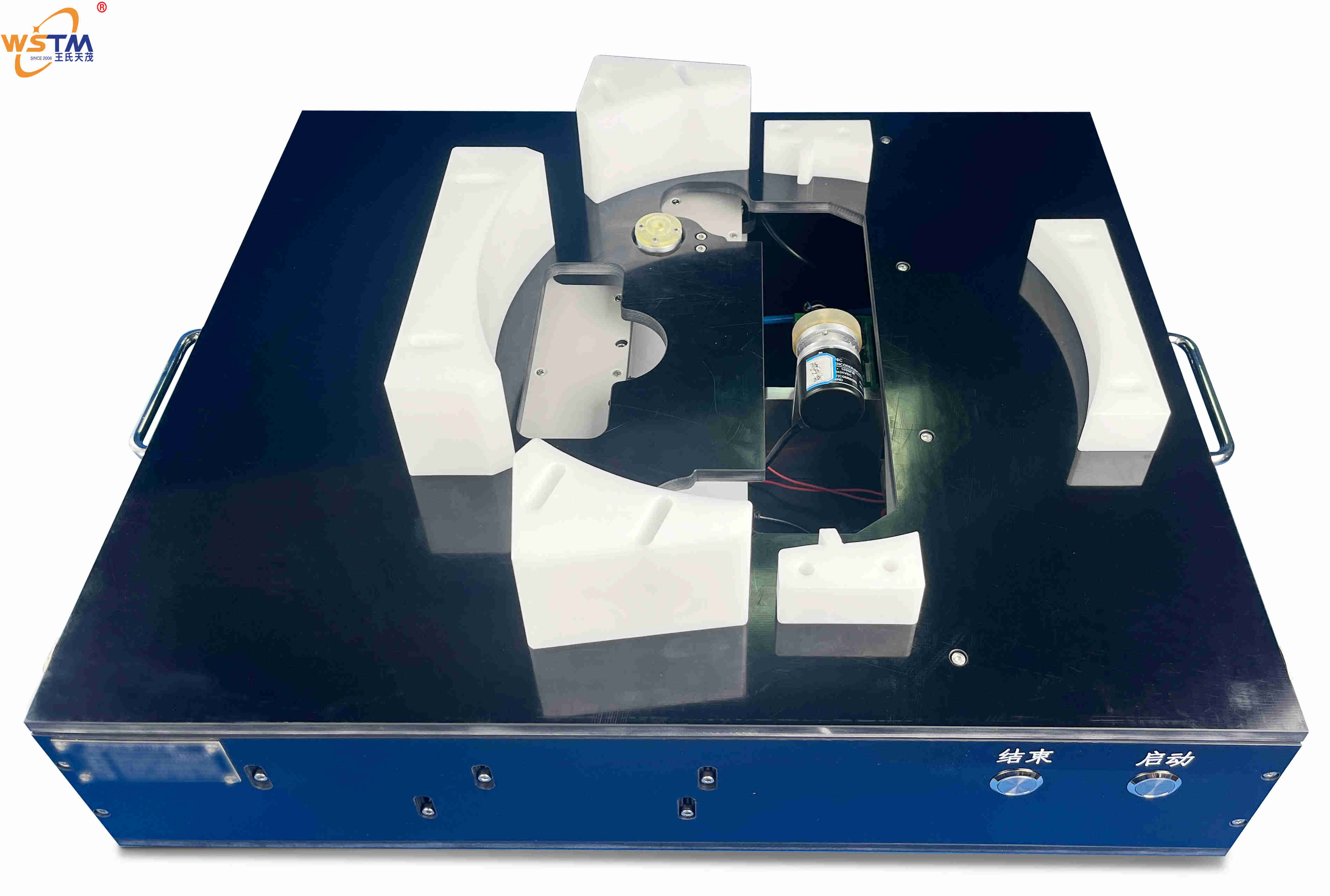

[产品名称：地检功能测试治具] 是一款专为[扫地机器人整机厂、下视传感器供应商及IQC来料检验] 设计的[自动化标定与功能测试设备]。采用气动结构+单片机控制，通过气缸自动切换黑墙/白墙标靶、精确控制测试距离，实现对扫地机器人底部多个下视传感器（前、后、左、右）的ADC值批量检测，自动判定是否在合格范围内，确保每一台扫地机器人的悬崖识别功能准确可靠。



产品定位： 增值产品 / 产线关键质量门

盈利模式： 直供 + ODM/OEM 非标定制

公司资质： 作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。

 二、核心功能

功能1：自动化标靶切换系统——黑墙/白墙快速切换

 描述： 治具采用高精度气缸驱动标靶切换机构。测试时，系统自动将黑墙标靶（模拟悬崖、深色地毯等低反射率环境）缩回，将白墙标靶（模拟普通地面等高反射率环境）推进至传感器正下方，实现两种反射环境的快速、精准切换，全程无需人工干预。

 效益： 消除人工手持标靶的位置偏差和角度偏差，确保每次测试条件一致；测试效率比人工提升5倍以上。

功能2：标准测试距离精确控制

 描述： 治具严格遵循行业标准测试距离（如69.5mm、90mm等），通过精密限位块和气缸行程控制，确保每次测试时传感器与标靶的距离高度一致。对于需要标定或适配不同型号产品的距离要求，治具可配备微调滑台与刻度尺，实现测试距离的精确调节（调节范围±10mm，精度0.1mm）。

 效益： 消除人工手持距离不固定的误差，测试重复性大幅提升；一套治具可灵活适配多种机型，降低工装投入成本。

功能3：多路传感器批量测试

 描述： 治具可同时测试扫地机器人底部的前、后、左、右多个下视传感器（根据客户需求定制工位数量）。系统自动轮询或并行采集各传感器的ADC输出值，一次性完成全部地检功能验证。

 效益： 相比单路逐一测试，效率提升3倍以上；避免漏测某个方向传感器。

功能4：单片机自动采集与判定

 描述： 治具内置自主研发的单片机测试程序，自动完成以下流程：

① 黑墙标靶推进至传感器下方，读取下视传感器ADC值，与预设黑墙阈值（下限/上限）比对；

② 白墙标靶推进，读取传感器ADC值，与预设白墙阈值比对；

③ 自动判定PASS/NG，结果通过LED指示灯（绿PASS/红NG）和触摸屏显示；

④ 所有测试数据自动保存并上传MES。

 效益： 实现全自动化测试，消除人工判定的主观误差；测试数据可追溯，满足大客户数字化质量管理要求。

功能5：标准测试环境模拟

 描述： 治具采用标准白色卡纸（符合RAL 9016交通白色号）模拟高反射率地面，采用标准黑色卡纸模拟低反射率地面。标靶材料表面平整、颜色均匀，确保反射率一致性。

 效益： 避免因标靶材料差异导致的测试偏差，确保不同批次、不同产线之间的测试结果可比。

功能6：模块化转接板设计，快速换型

 描述： 针对不同型号扫地机器人的下视传感器接口（位置、数量、信号定义不同），治具采用模块化转接板设计。换型时，只需更换转接板，无需修改主体结构和程序，10分钟内完成切换。

 效益： 一套治具可兼容多个项目，大幅降低工装投入成本；适合多品种共线生产。

功能7：扫码启动与MES数据上传

 描述： 操作员扫描整机或下视组件SN码后，系统自动调用对应测试参数（黑墙阈值、白墙阈值、测试距离等），启动测试。测试完成后，所有数据（SN码、各路传感器黑墙ADC值、白墙ADC值、判定结果、测试时间）自动上传至MES系统。

 效益： 实现“一物一码”的完整测试追溯，满足大客户数字化质量管理要求；出现客诉时可快速锁定问题批次及具体传感器数据。

 三、技术亮点/独特卖点

亮点1：气动自动切换+精确距离控制，行业领先

行业内多数地检测试仍采用人工手持黑白卡纸的方式，距离和角度难以保持一致。我们的治具采用气缸驱动+精密限位，实现标靶自动切换和距离精确控制，测试重复性达到±0.5mm，ADC值波动小于±2%。

亮点2：黑墙/白墙独立阈值判定，精准标定

下视传感器在黑墙（低反射率）和白墙（高反射率）下的ADC输出值差异巨大。我们分别设置黑墙合格范围和白墙合格范围，独立判定，比仅测一种环境更能发现传感器灵敏度异常、增益校准偏差等问题。

亮点3：防静电电木板结构，保护敏感元件

治具主体采用防静电电木板，有效避免静电积累对下视传感器（多为红外或光电敏感元件）的损伤。同时，电木板具有良好的绝缘性和尺寸稳定性，适合长期在产线使用。

亮点4：可调距离滑台，一套治具适配多机型

针对不同机型的不同测试距离要求，治具配备微调滑台+刻度尺，操作员可根据工艺文件快速调节距离（如从69.5mm调至90mm），无需重新设计制造治具。

亮点5：与产测上位机系统无缝对接

治具内置的单片机程序支持与客户产测上位机系统通讯（RS485/以太网），可接收测试指令、回传测试数据，实现整线自动化联控。

亮点6：王氏天茂工装夹具一站式定制能力

作为工装夹具厂家，我们不仅提供地检测试治具，还可配套提供扫地机器人整机功能测试治具、基站测试治具等全系列产品，助客户实现测试线的一站式采购。

 四、和竞争对手相比的优势



对比维度	王氏天茂WSTM解决方案	市场普通方案 （人工手持黑白卡）
标靶切换	气缸自动切换，0.5秒完成	人工手动更换，需35秒
测试距离控制	精密限位+微调滑台，精度±0.5mm	人工手持，距离误差±5mm以上
测试覆盖	多路传感器批量测试，一次性完成	逐路测试，易漏测
判定方式	单片机自动采集ADC值，量化判定	人工观察机器是否报警，主观性强
标靶材料	标准黑白卡纸（RAL 9016等），反射率一致	普通纸张或手边材料，不标准
数据追溯	自动上传MES，含各路ADC值	人工记录或无数据，无法追溯
换型能力	模块化转接板，10分钟换型	需重新设计治具，周期长、成本高
ESD防护	防静电电木板，保护传感器	普通材料，存在静电损伤风险
客户案例	立讯精密、美的等头部客户已验证	多为小型工厂，缺乏背书
品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式，售后无保障

 五、产品规格/技术参数

项目	详细参数
设备名称	地检功能测试治具
型号	WSTMFLOORSENSOR系列
测试对象	扫地机器人下视传感器（红外/光电型，可定制）
测试项目	黑墙ADC值、白墙ADC值
测试距离	标准69.5mm / 90mm（可调范围±10mm，精度0.1mm）
标靶材料	白墙：RAL 9016交通白色卡纸；黑墙：标准黑色卡纸
标靶切换	气缸驱动，切换时间≤0.5秒
传感器通道	标配4路（前、后、左、右），可扩展
ADC采集精度	12位（0-4095），可根据传感器型号定制
阈值设置	黑墙上限/下限、白墙上限/下限（可编程）
控制方式	单片机 + 触摸屏，扫码启动
数据接口	以太网 / RS485，支持MES上传
工作电压	AC 220V 50Hz
工作气压	0.4 ~ 0.6 Mpa（用于气缸驱动）
治具材质	防静电电木板
外形尺寸	按扫地机器人尺寸定制（典型：600×500×300mm）
重量	约20-30 KG

购买/获取方式：

 价格： 根据传感器通道数量、测试距离调节方式、是否带扫码枪等配置报价，请联系销售工程师获取详细方案。

 购买渠道： 深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

 试用/演示： 欢迎寄送扫地机器人整机或下视传感器组件至我司实验室，免费进行测试验证并出具报告。

 六、服务对象/使用场景/案例分享

服务对象：

1. 扫地机器人整机厂（如立讯精密、追觅、杉川等）的产线及IQC。

2. 下视传感器供应商（为整机厂提供传感器模组的厂商）。

3. 扫地机器人研发实验室（用于新机型下视传感器标定）。

使用场景：

1. 产线最终测试（FVT）： 整机组装完成后，进行地检功能全检，确保每个方向的悬崖传感器都正常。

2. 来料检验（IQC）： 对供应商提供的下视传感器组件进行批量测试，拦截ADC值超差、灵敏度不足的不良品。

3. 传感器标定： 新机型开发阶段，用治具在不同距离下测试传感器ADC值，绘制距离ADC曲线，确定合格阈值。

4. 客退品分析： 对客诉“跌落”的整机，用治具复测下视传感器，判断是传感器故障还是算法问题。

5. 供应商质量改善： 定期抽检供应商来料，用黑墙/白墙ADC值数据评估传感器批次一致性，推动供应商改进。

案例研究：

背景： 某知名扫地机器人客户（杉川）在量产中发现，部分批次整机出现“在深色地毯边缘误判悬崖”的客诉，机器停止清扫，用户体验差。经分析，是下视传感器在白墙下的ADC值批次波动大，部分传感器白墙值偏低，导致算法误判。原有IQC测试仅做简单通断检查，无法发现ADC值偏差。

方案： 引入王氏天茂定制的地检测试治具，在IQC环节对每一颗下视传感器进行黑墙和白墙ADC值测试，设定白墙ADC值合格范围（如20003000），黑墙ADC值合格范围（如0500）。

成果： 上线后，成功拦截了3批白墙ADC值偏低的传感器，深色地毯误判客诉下降98%。客户IQC主管评价：“以前我们只能测好坏，现在有了量化数据，传感器质量一目了然。王氏天茂测试治具帮我们把住了来料第一关。 ”

 七、用户价值

 受益1：杜绝跌落客诉 —— 100%拦截下视传感器ADC值超标的组件，确保悬崖识别准确，避免机器跌落损坏。

 受益2：提升产线效率 —— 气缸自动切换+多路并行测试，单台测试仅需1015秒，比人工快5倍以上。

 受益3：降低误判率 —— 量化ADC值判定，消除人工观察机器是否报警的主观误差。

 受益4：节省工装投入 —— 可调距离+模块化转接板，一套治具兼容多机型，降低工装成本。

 受益5：满足大客户审核 —— 立讯精密、美的等客户要求供应商具备传感器量化测试能力，该治具是验厂必备。

 受益6：数据驱动供应商改善 —— 长期积累的黑墙/白墙ADC值数据，可帮助评估不同批次、不同供应商的传感器质量稳定性。
