一、产品概述

简介：

随着扫地机器人集成拖地、自清洁、基站回洗等功能，滚筒支架（或水槽组件）的水路性能直接影响清洁覆盖率和用户体验。支架内部通道设计复杂、出水口微小（容易堵塞）、多路流量不均等问题，是导致拖布干区、局部过湿甚至水泵损坏的主要原因。

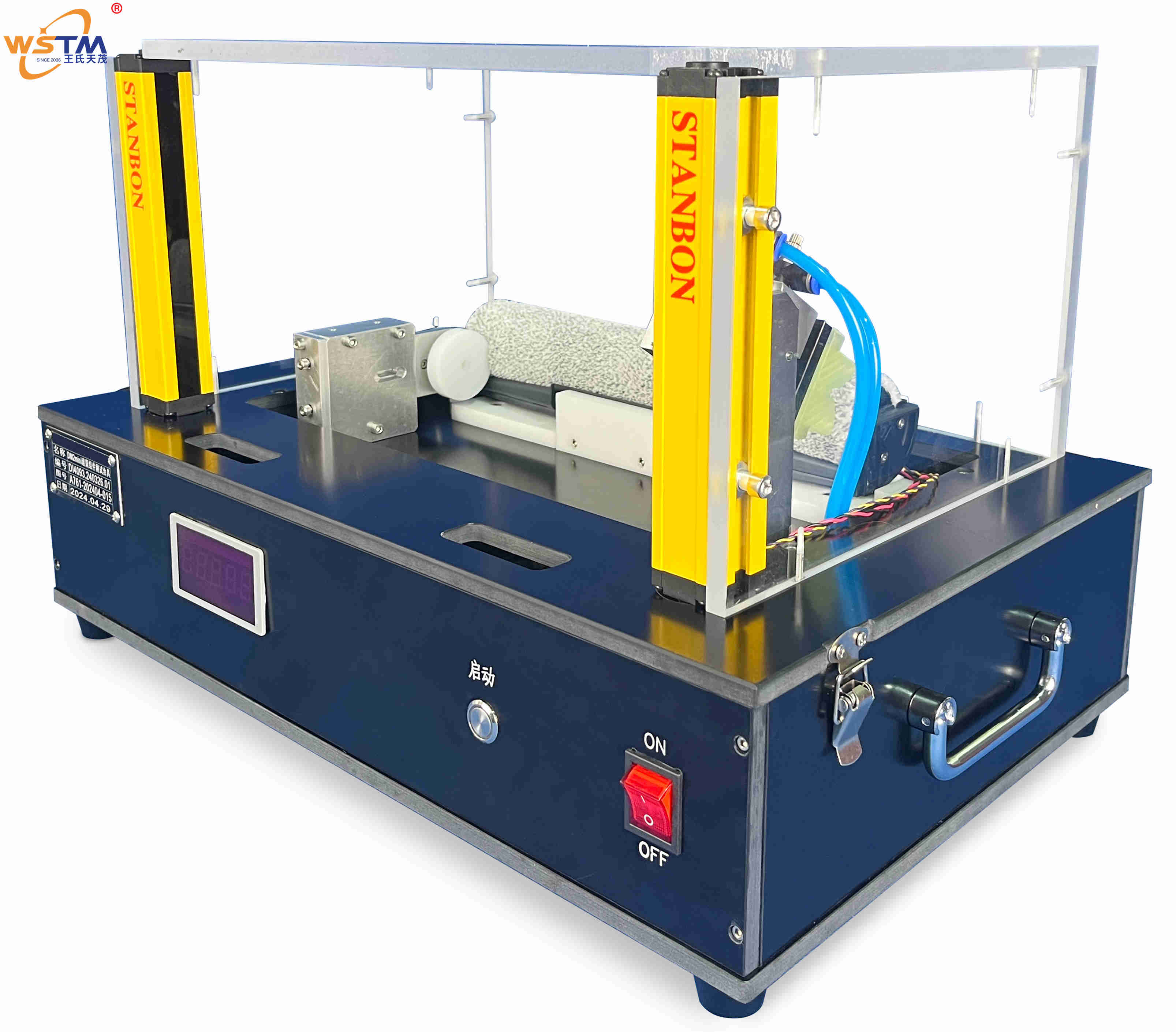

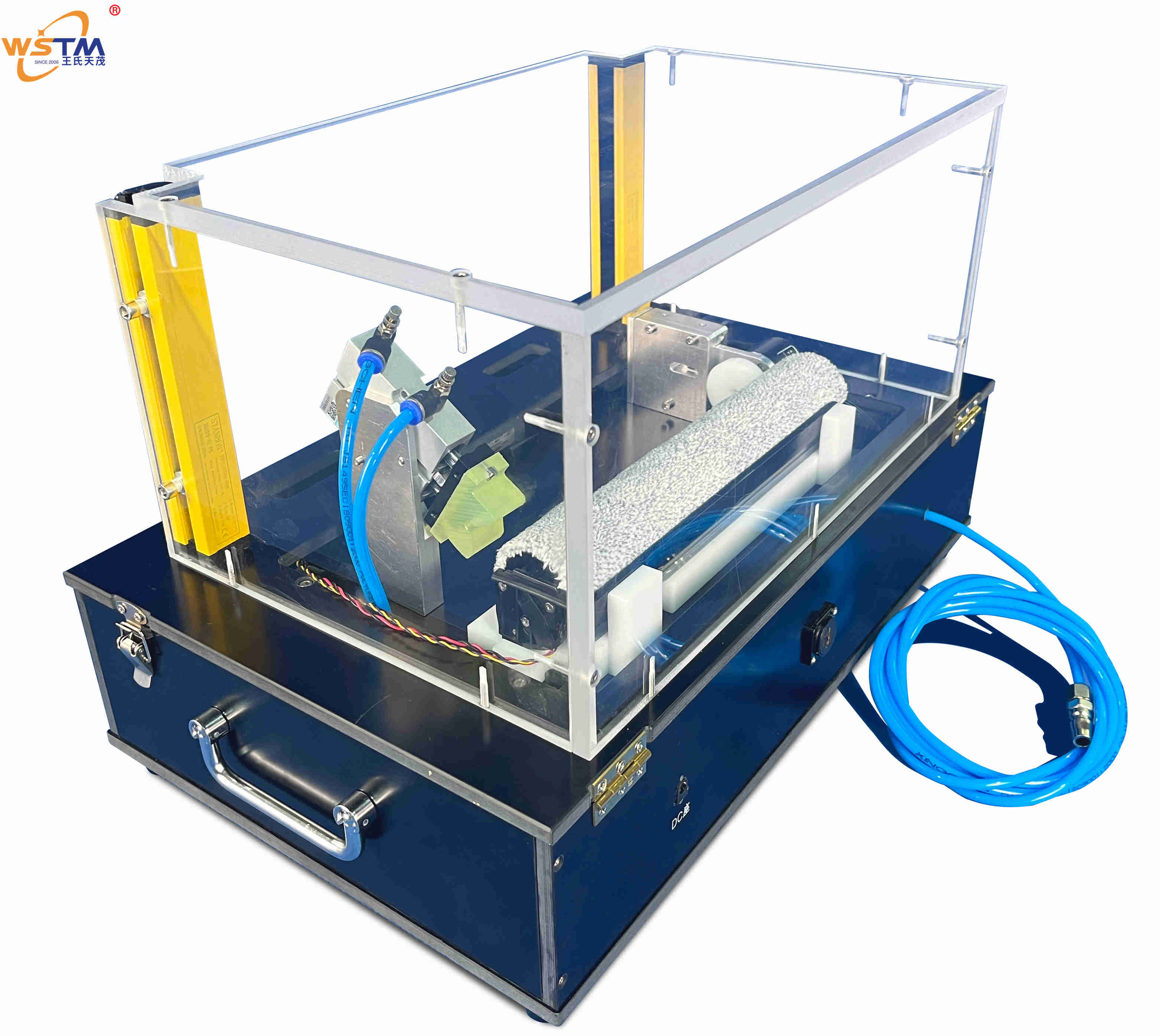

[产品名称：WSTM-滚筒支架过水测试治具]是一款专为[扫地机器人整机厂、EMS制造商及精密注塑组件供应商] 设计的[多功能过水性能自动测试设备]。旨在通过[模拟整机水泵供水 + 多路高精度流量计同步采集 + 浮动接头自适应封堵]，解决[支架内部流道堵塞、出水口流量不足、各路出水不均等导致的清洁效果差及客诉问题]。

产品定位：增值产品 / 产线关键质量门

盈利模式：直供 + ODM/OEM 非标定制（已服务安克、立讯精密、杉川、追觅等客户）

二、核心功能

功能1：一键扫码启动，全自动水路测试

· 描述：操作员扫描工件条码后，系统自动执行：① 气动接头下压并浮动推进，密封进水口；② 按设定逻辑启动主机清水泵（如先启泵1，5秒后启泵2）；③ 水泵工作至设定时间（如15秒、25秒）后，分别读取各流量计数值；④ 自动判定并显示PASS/NG，数据保存上传。

· 效益：测试过程无人为干预，单件测试仅需30秒左右，效率比人工秒表+量杯提升5倍以上；且避免人工读数误差。

功能2：多路高精度流量同步检测

· 描述：设备配备4个带RS485通讯的流量计（精度0.1 L/min）。1路接总进水，3路分别接支架的三个出水口（例如左、中、右喷水口）。测试逻辑会自动计算：

o 出水效率 = (Q2+Q3+Q4) / Q1 ≥ 75%

o 各路均衡性 = max(Q2,Q3,Q4) - min(Q2,Q3,Q4) < 10%

· 效益：不仅判断“有没有水”，更评估“水够不够、分得均不均匀”，精准拦截因流道设计缺陷或注塑毛刺导致的偏流/弱流问题。

功能3：浮动气动接头，自适应位置偏差

· 描述：进水口接头采用浮动结构（径向可偏移±0.5~1mm），配合气缸下压+推进动作，即使工件定位存在微小偏差，接头也能自动对中并密封，避免硬接触损伤支架接口。

· 效益：降低对工件定位治具的精度要求，换型调整更轻松；同时保护客户产品外观，减少误判。

功能4：可选配CCD视觉，检测堵孔

· 描述：在出水口上方或侧面安装工业相机，测试过程中自动抓拍图像，通过算法判断每个出水口是否存在完全堵塞（例如无水滴或喷柱异常）。

· 效益：对于微小孔（如0.3mm）堵塞，流量计可能因极低流量而无法稳定测量，而CCD可直接目视确认，实现“0漏检”。

功能5：数据上传与MES追溯

· 描述：每个工件的测试数据（各流量值、效率、均衡性差值、判定结果、测试时间）通过485/以太网上传至客户MES系统，支持生成批次报表。

· 效益：满足安克、立讯精密等大客户的数字化验厂要求；出现客诉时可快速锁定问题批次及具体工位，倒推工艺改进。

三、技术亮点/独特卖点

亮点1：仿整车多泵协同控制

根据不同扫地机的水路设计（有的采用双泵增压，有的主泵+回水泵），我们的治具可配置2~3台独立控制的水泵，并精确控制启停时序和运行时长，最大程度模拟整机真实工作状态，测试结果更具参考性。

亮点2：自研流量均衡性算法

不只是简单对比总流量，我们内置了出水流率和分路差值双重判据，并允许客户自定义阈值（如效率≥85%，差值≤8%）。测试逻辑透明，支持现场参数调整。

亮点3：模块化水路与快换设计

所有管路接头均采用快插式，流量计独立安装于可拆卸面板。当需要测试不同型号支架时，只需更换仿形定位块和密封接头，15分钟内完成换型，非常适合多品种共线生产。

四、和竞争对手相比的优势

对比维度	王氏天茂WSTM解决方案	市场普通方案（手工/简易工装）
检测精度	流量计精度0.1，485通讯，数据可采集	人工用量杯+秒表，误差大，效率低
判定逻辑	自动计算效率+均衡性，智能PASS/NG	无定量判定，依赖人工经验
接头方式	浮动气动接头，自适应偏差，不伤产品	刚性对接，易损坏支架接口
堵孔检测	可选配CCD视觉，彻底杜绝全堵	无法检测微小堵塞，存在漏检
数据追溯	自动上传MES，支持扫码绑定	无数据记录，无法追溯
客户案例	安克、立讯精密、杉川、追觅等已验证	多为小型工厂，缺乏头部客户背书
资质服务	国家高企，ISO三体系，20年行业经验	小作坊式，售后响应慢

五、产品规格/技术参数

项目	详细参数
设备名称	滚筒支架过水测试治具
型号	WSTM-FLOW-ROBOT系列
测试对象	扫地机器人滚筒支架（带进出水口）
流量计数量	标配4个（1进水+3出水），可扩展
流量计精度	±0.1 L/min（量程0~5 L/min可选）
通讯协议	RS485 Modbus RTU
水泵配置	2~3台直流清水泵（12V/24V）
气动接头	浮动式，气缸下压+侧推
测试节拍	约25~35秒/件（含上下料）
工作气压	0.4 ~ 0.6 Mpa
工作电压	220V AC / 24V DC
视觉选配	500万像素工业相机+LED光源
外形尺寸	按工件定制（典型：550400450mm）
重量	约50~80 KG

购买/获取方式：

· 价格：根据流量计品牌、水泵数量、是否带CCD等配置报价，请联系销售工程师获取详细方案及报价。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供寄样测试）。

· 试用/演示：欢迎寄送滚筒支架样品至我司实验室，免费进行过水测试验证并出具报告。

六、服务对象/使用场景/案例分享

服务对象：

1. 扫地机器人品牌及其ODM/OEM代工厂（如安克、立讯精密、杉川、追觅等）。

2. 扫地机器人注塑及水路组件供应商。

3. 智能清洁电器电机水泵集成商。

使用场景：

1. 来料检验（IQC）：支架入厂时抽检或全检过水性能，防止不良品流入产线。

2. 产线组装后测试：在滚筒支架与水泵、管路组装完成后，立即进行过水测试，确保整机水路功能。

3. 老化前筛选：在整机老化或最终测试前，快速筛选出流量不达标件，避免后续拆解。

4. 工艺验证：新开模具或更改点胶工艺后，用治具验证水路改善效果。

5. 客退品分析：对客诉退回的支架进行过水测试，复现故障原因。

案例研究：

背景：某知名扫地机器人客户（追觅）反馈，部分机型在市场端出现拖地局部无水现象，客诉率约0.8%。经排查，原因为滚筒支架三个出水口流量分配严重不均，其中一个口几乎无水。

方案：引入王氏天茂定制的过水测试治具，在组装线体增加测试工位，自动检测每台支架的出水效率及均衡性，不合格品自动拦截并报警。

成果：上线后，因水路不均导致的客诉下降至0.05%以下。同时，通过测试数据反馈给供应商调整注塑流道设计，彻底解决了根本问题。客户评价：“从定性到定量，WSTM的过水测试治具让我们真正看清了水路问题。”

七、用户价值

· 受益1：杜绝市场投诉—— 100%拦截出水效率不足或偏流的支架，保护品牌口碑，减少退换货损失。

· 受益2：提升产线良率—— 实时监控流量数据，快速发现装配或来料异常，指导现场改善。

· 受益3：满足大客户审核—— 安克、立讯等客户非常重视水路测试能力，该设备是验厂时的关键加分项。

· 受益4：降低返修成本—— 在早期发现问题，避免整机装配完成后再拆解维修，节省大量人工和物料成本。

· 受益5：数据驱动工艺优化—— 长期积累的流量数据可帮助研发优化流道结构、选择更匹配的水泵。

综合受益：

王氏天茂（WSTM）的滚筒支架过水测试治具，将模糊的“通水检查”升级为精准量化、自动判定、全程可追溯的智能测试系统。凭借20年工装治具经验及头部客户（安克、立讯精密、杉川、追觅）的成功落地案例，我们为您提供“交钥匙”式定制方案，助您的扫地机器人产品在水路可靠性上领先同行。
