一、产品概述

简介：

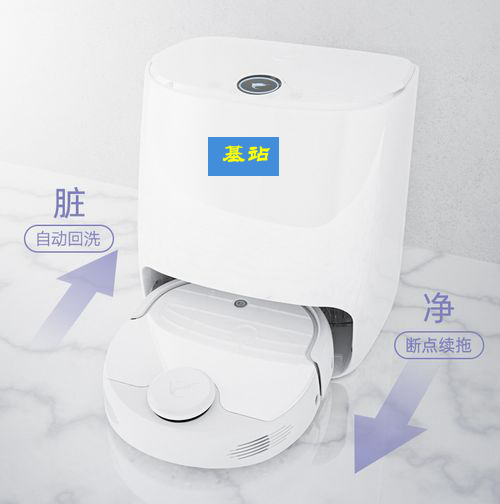

扫地机器人基站集成了充电、集尘、清洗、烘干等多种功能，内部包含高压充电电路、AC-DC电源模块、加热元件等电气部件。如果电气绝缘性能不足，在潮湿环境或长期使用后可能发生漏电、击穿甚至火灾风险，严重威胁用户安全。因此，安规标准（如IEC 60335、GB 4706）明确要求对基站进行耐压测试（打高压测试）。

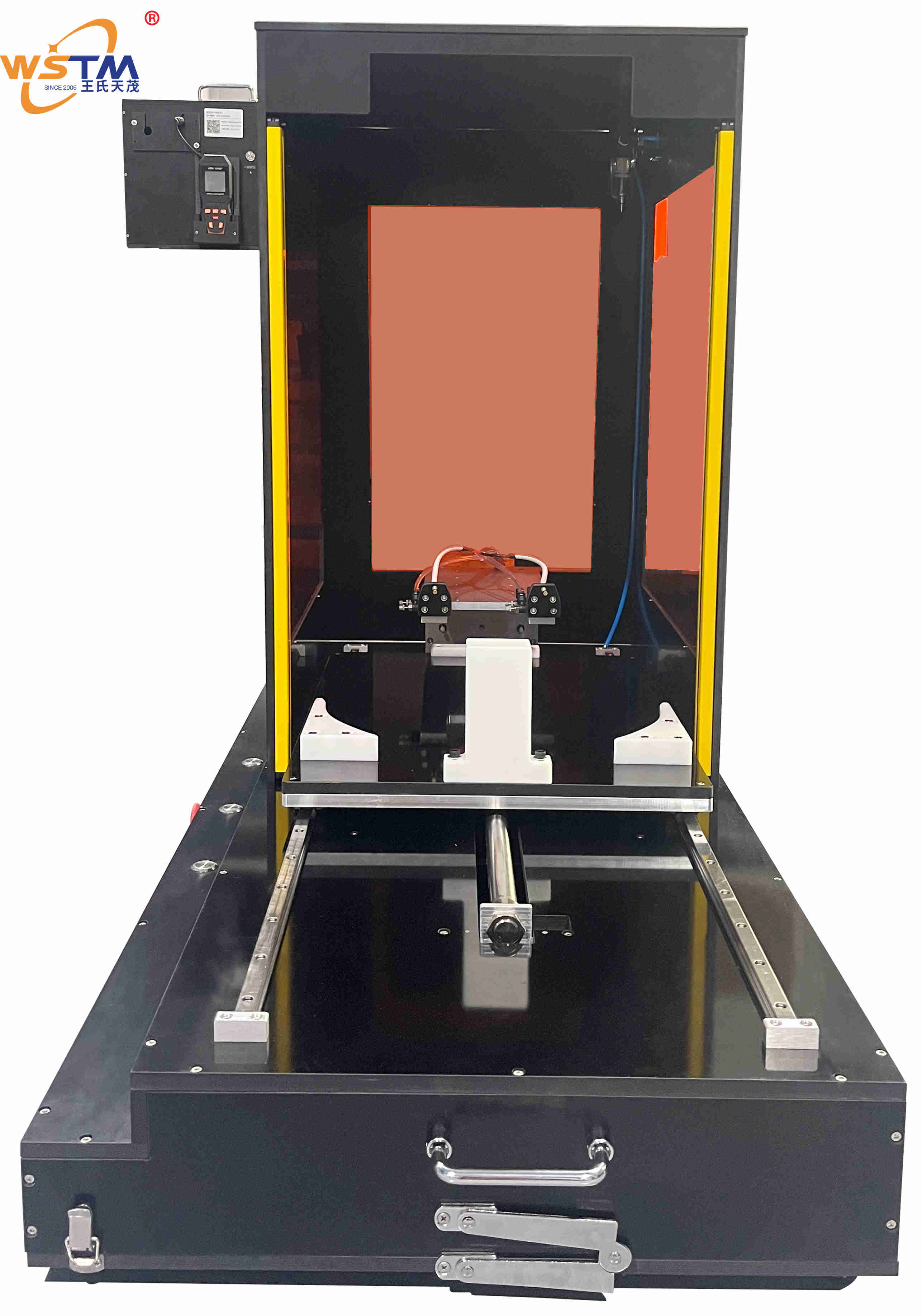

[产品名称：基站打高压测试治具]是一款专为[扫地机器人整机厂、基站供应商及安规实验室] 设计的[自动化高压测试设备]。采用金科JK7122安规测试仪（输出3KV，ARC等级6），通过气缸推送充电触点、DB9通讯控制、工控机集成，对基站的漏电流进行自动化测试。设备配备高压触点内缩防护、安全光栅/双控按钮及油水分离器，确保测试过程安全可靠。帮助客户实现基站耐压测试的自动化、数据化、可追溯。

产品定位：增值产品 / 产线安规测试关键设备

盈利模式：直供 + ODM/OEM 非标定制

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。

二、核心功能

功能1：JK7122安规测试仪集成，3KV高压输出

· 描述：治具内置金科JK7122安规测试仪，可输出最高3KV AC/DC测试电压，ARC等级6（电弧侦测等级可调），精确测量漏电流。测试仪通过DB9串口与控制卡通讯，由工控机统一控制，实现“设置参数→启动测试→读取数据→判定结果”的全自动化流程。

· 效益：采用行业主流安规仪，测试结果权威可靠；ARC等级6可有效侦测微小电弧放电，比单纯漏电流检测更灵敏，提前发现绝缘薄弱点。

功能2：气缸推送充电触点，内缩式高压防护

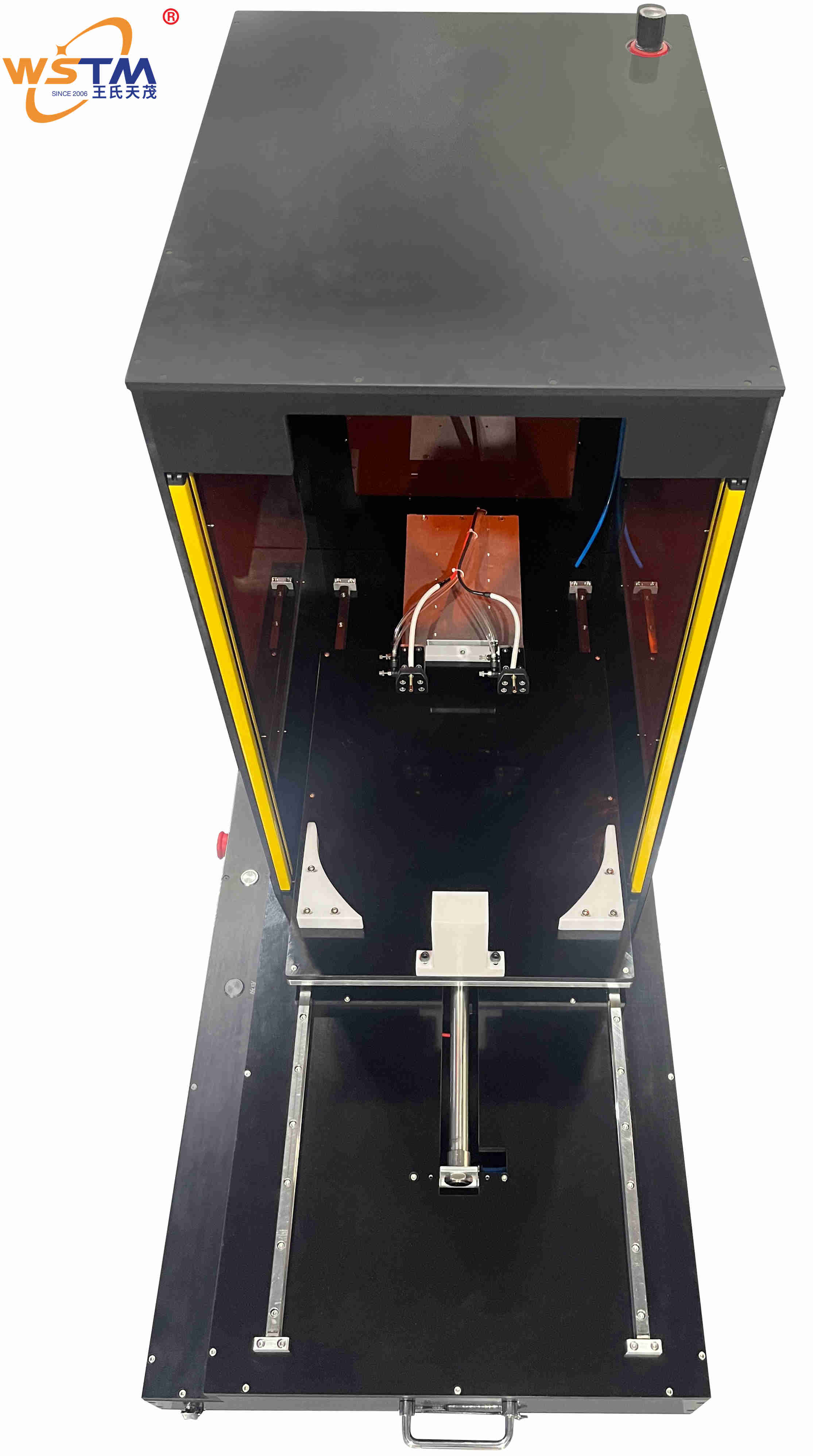

· 描述：基站的充电触点测试端采用气缸推送结构：测试时，气缸将充电触点组件推出，与被测基站充电极片接触；测试完成后，气缸退回，触点组件自动内缩至治具内部，不裸露在外。同时，充电接触点支架采用内缩设计，即使气缸未退回，操作员也无法直接接触到高压触点。

· 效益：彻底杜绝操作员误触高压触点的风险；相比传统裸露探针，安全性大幅提升；气缸推送保证接触压力一致，测试重复性好。

功能3：品口插座引出，弹簧线便捷连接

· 描述：治具面板上引出品口插座（AC电源输入接口），并配备可伸缩弹簧线连接的品口插头，用于连接被测基站的电源线。测试时，操作员只需将基站的电源插头插入弹簧线插头即可，无需额外接线。

· 效益：操作便捷，适合产线快节奏；弹簧线可拉伸至1.5米，适应不同尺寸基站；无需人工插拔AC线到高压源，降低误操作风险。

功能4：工控机集成+USB通讯，一体化控制

· 描述：治具集成工控电脑（安装Windows系统及测试软件），通过USB接口与控制卡连接，控制卡再通过DB9串口与JK7122安规仪通讯。测试软件实现扫码启动、参数下发、数据读取、结果判定、MES上传等全流程管理。

· 效益：一体化工控机设计，无需外接电脑，节省产线空间；软件界面直观，操作员只需扫码和按启动按钮；数据本地存储+云端上传，双重保障。

功能5：安全光栅+双控按钮，多重防护

· 描述：治具配备安全光栅（对射式，监测操作区域），一旦检测到操作员手或身体进入危险区，立即切断高压输出。同时，测试启动需要双手同时按下两个启动按钮（双控按钮），防止单手误操作。

· 效益：符合GB/T 5226.1机械电气安全标准，保障操作员安全；光栅+双手启动双重防护，是大型客户（如立讯精密）验厂时的必备要求。

功能6：油水分离器，气源净化

· 描述：治具气路系统前端加装油水分离器，对压缩空气进行过滤，去除水分和油污，确保气缸动作稳定、寿命长久。

· 效益：延长气缸、电磁阀等气动元件寿命；避免因气源不洁导致的动作卡滞或测试失败。

功能7：扫码启动与MES数据上传

· 描述：操作员扫描基站SN码后，系统自动调用对应测试参数（电压等级、泄漏阈值、测试时间），启动测试。测试完成后，所有数据（SN码、漏电流值、ARC检测结果、判定结果、测试时间）自动上传至MES系统。

· 效益：实现“一物一码”的完整测试追溯，满足数字化质量管理要求；出现客诉时可快速锁定问题批次及具体测试数据。

三、技术亮点/独特卖点

亮点1：JK7122安规仪+ARC等级6，超前侦测绝缘缺陷

金科JK7122是业内广泛认可的安规测试仪，其ARC等级6功能可检测微弱的电弧放电现象——这是绝缘材料开始劣化的早期信号。相比只测漏电流的普通方案，我们的治具能提前发现潜在失效风险，真正实现预防性质量控制。

亮点2：气缸推送+内缩触点，高压安全设计领先

行业内很多高压测试治具的探针是裸露的，存在安全隐患。我们创新性地采用气缸推送结构，测试时触点推出接触，测试后自动内缩至防护壳内。同时充电触点支架做内缩处理，确保任何情况下操作员都无法直接触碰高压部件。

亮点3：弹簧线品口连接，操作便捷又安全

使用可伸缩弹簧线连接的品口插头，操作员只需像日常插拔电源一样连接基站，无需任何特殊培训。弹簧线可自动回缩，避免线缆杂乱，且不会因线缆拖拽导致接触不良。

亮点4：一体化工控机，全流程软件管理

将工控机集成到治具内部，预装自主研发的测试软件，实现扫码、测试、判定、上传的全流程自动化。软件支持多配方管理，可存储100种以上基站的测试参数，换线时一键调用。

亮点5：无需整体外罩，轻量化设计

在保证安全的前提下（通过内缩触点+光栅+双手启动实现），我们不采用笨重的整体外罩，便于操作员上下料，提升产线效率，同时降低设备成本和空间占用。

亮点6：王氏天茂工装夹具一站式定制能力

作为工装夹具厂家，我们不仅提供高压测试治具，还可配套提供基站全功能测试治具、气密测试治具等全系列产品，助客户实现基站测试线的一站式采购。

四、和竞争对手相比的优势

对比维度	王氏天茂WSTM解决方案	市场普通方案 （手动耐压仪+简易工装）
测试仪配置	JK7122安规仪，ARC等级6，超前侦测电弧	普通耐压仪，无ARC侦测或等级低
高压触点防护	气缸推送+内缩结构，测试后自动隐藏	裸露探针，存在触电隐患
电源连接	弹簧线+品口插座，操作便捷	手动插拔鳄鱼夹或AC线，效率低
控制方式	工控机集成+USB+DB9通讯，全自动	手动设置仪器，人工记录数据
安全防护	安全光栅+双控按钮，多重联锁	无防护或仅有急停按钮
气源处理	油水分离器，保护气动元件	无过滤，气动件易损坏
数据追溯	自动上传MES，含SN码、漏电流、ARC结果	人工记录或无数据，无法追溯
客户案例	立讯精密、美的等头部客户已验证	多为小型工厂，缺乏背书
品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式，售后无保障

五、产品规格/技术参数

项目	详细参数
设备名称	基站打高压测试治具
型号	WSTM-HIPOT-BASE系列
测试对象	扫地机器人基站（含充电、控制、加热电路）
安规测试仪	金科JK7122（内置）
输出电压	AC/DC 0~3KV（可编程）
ARC等级	1~9级可调，默认6级
漏电流测量范围	0~20mA
漏电流精度	±2% 读数值
测试项	漏电流（可扩展绝缘电阻等）
电源连接	品口插座 + 可伸缩弹簧线插头
充电触点驱动	气缸推送（内缩式防护）
安全装置	安全光栅（对射式）+ 双控启动按钮 + 急停
气源处理	油水分离器（过滤精度5μm）
控制方式	工控机（Windows）+ USB控制卡 + DB9（JK7122通讯）
数据接口	以太网，支持MES上传
工作电压	AC 220V 50Hz（总电，不切换110V）
工作气压	0.4 ~ 0.6 Mpa（需经油水分离器）
外形尺寸	按基站尺寸定制（典型：700×600×500mm）
重量	约80-120 KG

**购买/获取方式：**

价格： 根据JK7122配置、气缸数量、工控机规格等报价，请联系销售工程师获取详细方案。

购买渠道： 深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

试用/演示： 欢迎寄送基站样机至我司实验室，免费进行高压测试验证并出具报告。

六、服务对象/使用场景/案例分享

服务对象：

1. 扫地机器人整机厂（如美的、追觅、杉川等）的产线及安规实验室。

2. 基站独立供应商（为整机厂提供基站模块的厂商）。

3. 第三方检测机构及认证实验室。

使用场景：

1. 产线最终测试（FVT）：基站组装完成后，进行100%耐压测试，确保电气安全。

2. 安规认证测试：新产品开发阶段，送测第三方认证前，用治具进行内部预测试。

3. 来料检验（IQC）：对供应商提供的电源板、控制板进行高压抽检。

4. 客退品分析：对客诉漏电、跳闸的基站进行高压复测，判断绝缘失效原因。

5. 可靠性验证：在老化测试前后分别进行高压测试，评估绝缘性能衰减情况。

案例研究：

背景：某知名扫地机器人客户（安克）在批量生产基站时，发现部分基站出现“充电时漏电保护器跳闸”的客诉。经分析，是生产过程中电源板上的绝缘片移位，导致初级与次级之间耐压不足。但产线原有的手动耐压仪测试效率低、漏测率高。

方案：引入王氏天茂定制的基站打高压测试治具，采用JK7122安规仪（3KV，ARC等级6），通过气缸推送内缩触点、弹簧线品口连接，在产线增加自动高压测试工位，一次性完成漏电流测试，数据自动上传MES。

成果：上线后，因绝缘不良导致的漏电客诉下降至0。产线测试效率提升80%，且ARC等级6成功侦测到多起早期绝缘微弧放电，提前拦截潜在失效品。客户质量经理评价：“这台王氏天茂测试治具不仅帮我们拦截了不良，ARC侦测功能还让我们发现了绝缘工艺的隐性缺陷，这是普通耐压仪做不到的。”

七、用户价值

· 受益1：杜绝电气安全事故—— 100%拦截绝缘不良的基站，避免漏电、跳闸、起火等安全风险。

· 受益2：超前侦测绝缘缺陷—— ARC等级6功能可发现早期微弧放电，实现预防性质量控制。

· 受益3：提升产线效率—— 自动化测试，单台仅需30-40秒，比人工快5倍以上。

· 受益4：保障操作员安全—— 内缩触点+安全光栅+双控按钮，多重防护，杜绝触电风险。

· 受益5：满足大客户审核—— 立讯精密、美的等客户要求供应商具备高压自动化测试能力，该治具是验厂必备。

· 受益6：数据驱动工艺改善—— 长期积累的漏电流及ARC数据可帮助分析绝缘工艺波动，指导生产改进。
