产品简介：智造之眼，精准校准——采用高精度角度编码器与SMC气动精密定位，为扫地机器人激光雷达（LDS）提供全方位“视力”标定与复检，确保建图精准、避障可靠。
咨询热线：26016267

产品详情

一、工装治具&夹具产品概述

1、测试夹具简介

扫地机器人的核心大脑是SLAM算法，而感知世界的“眼睛”则是顶部的激光雷达（LDS）。雷达的角度偏差、旋转中心偏移或精度衰减，会直接导致机器人建图扭曲、路径规划混乱、避障失灵，甚至引发“原地打转”、“漏扫重扫”等严重售后问题。

传统标定方式多依赖人工目视对位、简易分度盘手动旋转，甚至靠“试错法”在纸面上画圈校准，效率极低且无法批量复检。同时，老化测试或出厂前的复检测试（验证标定是否失效）往往被忽略，导致批量不良品流入市场。

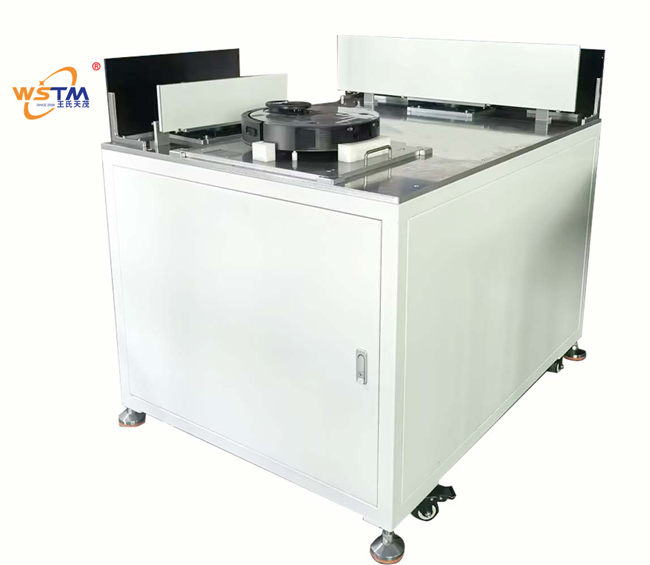

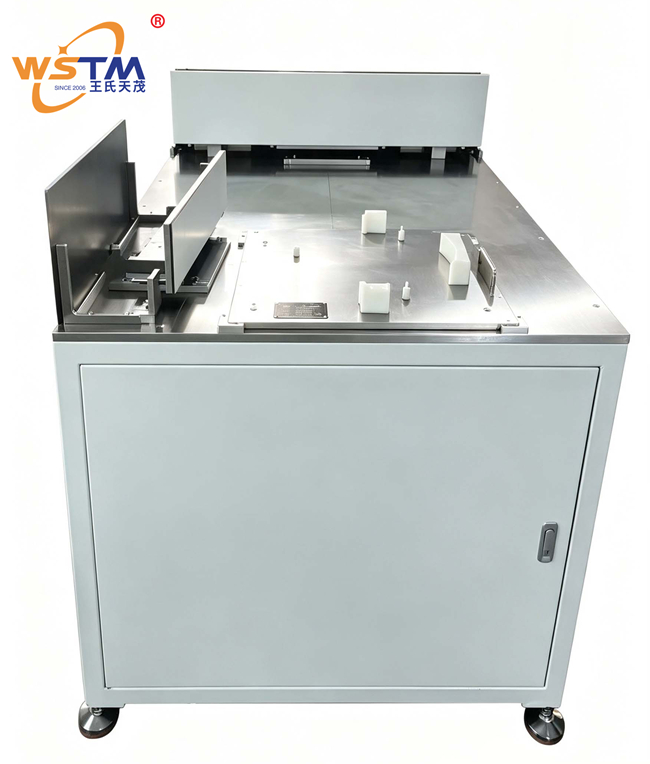

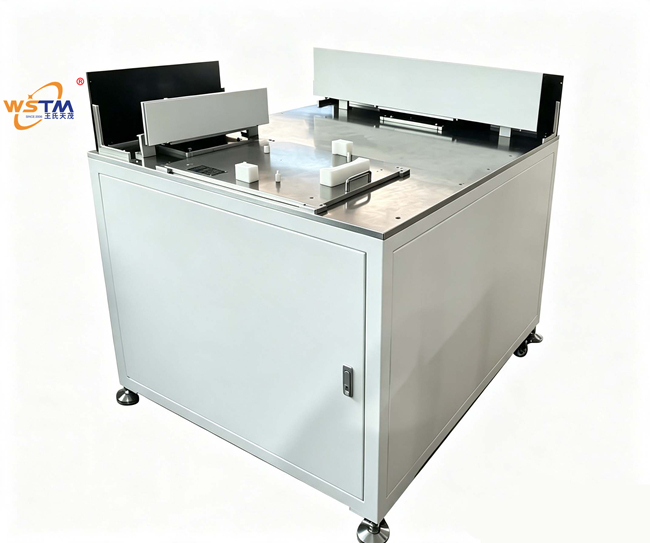

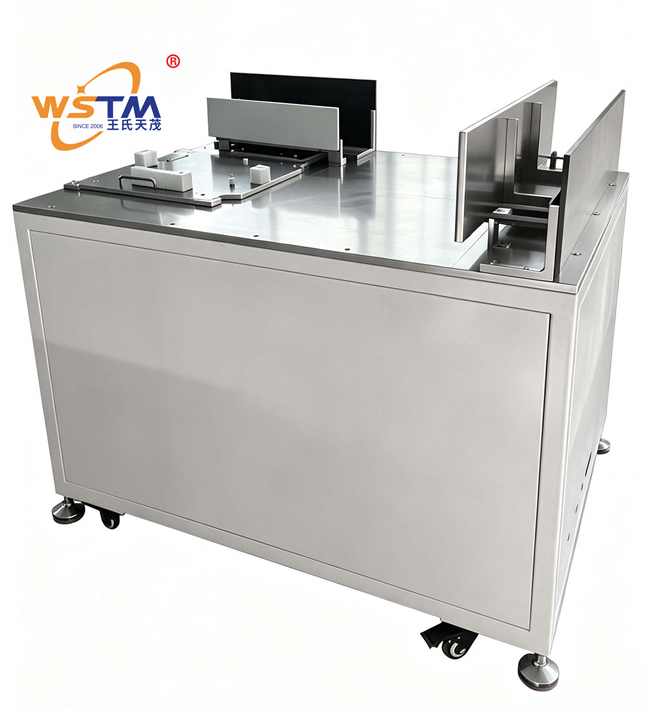

本产品由深圳市王氏天茂科技有限公司研发，专为扫地机器人整机厂、核心模组厂商及研发实验室设计的雷达标定与复检一体化自动化夹具。治具采用落地式白色钣金机柜结构，顶部集成高刚性金属测试平台及仿形定位座。核心采用高精度角度编码器与SMC气动精密压合系统，配合STM32单片机主控，实现雷达模块的自动旋转、多角度测距对标、数据自动采集与误差判定。

2、产品定位

核心产品／精密校准设备／扫地机器人激光雷达LDS出厂标定与售后复检标准工装

3、盈利模式

直供＋ODM/OEM定制（支持根据扫地机器人不同外形尺寸、雷达型号（如LDS、ToF、三角测距）及标定检测规范，定制治具结构与测试程序）

二、工装治具&夹具核心功能

1、高刚性落地式机柜结构与SMC气动精密定位

描述：治具采用坚固的白色钣金烤漆机柜作为主体，配备万向轮及固定调节脚杯，方便产线灵活移动与精准调平。顶部测试平台采用高硬度铝合金材料，经CNC精密加工，确保平面度与刚性。定位结构采用赛钢（POM）与防滑材质复合加工制成的仿形定位块，精准容纳扫地机器人整机底座或雷达模组。驱动采用SMC品牌气缸，通过精密调压阀控制下压贴合力度，配合进口直线轴承，确保每次雷达放置姿态与角度基准一致。治具通过AC220V供电，配备急停按钮、总电源开关及启动按钮。

效益：落地式机柜结构杜绝了桌面式治具的震动干扰，确保标定数据的稳定性。SMC气动压合实现一键自动锁紧定位，摒弃了传统人工按压的不确定性，让标定起始基准严格统一。

2、高精度角度编码器与雷达360°自动旋转标定

描述：治具核心驱动机构内置高精度角度编码器，通过伺服或步进电机驱动旋转盘，带动扫地机器人雷达进行0-360°精确旋转。系统可按照预设程序，在特定角度区间（如0°、90°、180°、270°）或全角度连续扫描模式下，采集雷达发射/接收信号。

效益：取代人工手动旋转分度盘，不仅将标定效率提升数倍，更避免了人工角度目视误差。角度编码器精度可达0.01°级别，确保雷达原点（Zero Position）及角分辨率校准的绝对精准，从源头消除导航漂移隐患。

3、复检（Re-test）功能：全流程自动化验证

描述：区别于单纯的标定，本治具融入了“复检”功能。系统在完成标定后，会自动驱动雷达旋转至特定角度，与治具顶部的标准激光标靶或反射镜面进行比对。系统通过单片机实时采集雷达返回的距离值、信号强度与角度反馈，自动计算误差值。

效益：实现标定后的即测即检。若雷达模组存在内部齿轮打滑、电机步进偏差或光路偏移，复检环节将直接报错并锁定工位，确保每台出货机器的雷达性能一致且合格，大幅降低整机售后率。

4、自动化数据采集与MES系统对接

描述：治具内置STM32高性能单片机系统，不仅控制硬件动作，更负责实时采集雷达输出的点云数据或模拟信号。系统将原始数据与预设的合格阈值进行比对，判定NG/OK，并将结果（如偏差量、修正值）通过串口或网络接口上传至MES（制造执行系统）。

效益：实现从“凭经验”到“看数据”的转变。每一台雷达的标定参数、复检曲线均可永久保存，实现全生命周期的品质可追溯。当批量数据出现偏移趋势时，系统可提前预警，辅助工艺改进。

三、技术亮点与独特卖点

1、高精度编码器闭环控制，标定精度达0.05°以内

依托高精度角度编码器与伺服驱动系统，取代传统开环步进电机，消除累积误差。复检环节的实际角度反馈与指令角度实时比对，实现绝对精度的闭环控制，确保雷达导航地图的毫米级建图精度。

2、落地式防震机柜，消除产线震动干扰

针对产线环境复杂的特性，全金属烤漆落地机柜配合高刚性承重平台及水平调节脚杯，有效过滤地面震动，确保雷达标定与复检过程中光学测量的稳定性。

3、SMC气动柔性压合，无损外壳防呆定位

采用SMC气缸柔性压合技术，压力可调，精准压紧扫地机器人外壳但不产生应力形变。定位块采用仿形设计，外壳方向错误时无法落槽，天然具备防呆功能，避免人为放反导致雷达受损或误测。

4、一键自动化“标定+复检”双流程

传统测试治具仅执行标定或仅执行检测，本治具将标定数据写入与复检验证合二为一，通过单片机程序一键启动，自动完成从压合、旋转、扫靶、计算到判定输出的完整流程，大幅提升测试节拍（可控制在2-3分钟/台）。

5、MES系统数据直连，打造数字化生产线

支持与产线MES、ERP系统对接。测试数据自动生成报表，异常数据实时推送至产线管理者终端。为扫地机器人厂商的品质数字化管理提供坚实的数据底座。

6、杉川机器人及扫地机器人行业深度适配

作为王氏天茂扫地机器人测试治具系列中的重磅产品，本治具完美适配市面主流扫地机雷达模组（如LDS激光雷达、ToF模组等）。王氏天茂在扫地机器人沿边组件、主机老化、主板测试等领域积累了深厚经验，本治具正是针对雷达这一核心传感器的专项定制方案。

四、操作注意事项

1、操作前准备

（1）治具外观与安全检查：每次使用前检查白色机柜及金属平台有无变形，SMC气缸动作是否顺畅、气管接头有无松动漏气；检查高精度旋转盘转动是否无异响。（2）静电防护确认：操作员须正确佩戴防静电手环并可靠接地。雷达模组内部集成了精密的半导体元器件，全程必须落实静电防护措施。（3）总电源及气源关闭确认：操作前务必确认总电源开关已置于“断开”位置，气源阀门已关闭。严禁在通电或通气状态下进行雷达模组的装入或取出操作。

2、操作规范

（1）断电装件：在安装或拆卸扫地机器人前，务必确认总电源开关已断开，气源关闭。（2）轻拿轻放：搬运扫地机器人整机时须双手平稳搬持机身，避免碰撞雷达窗口镜片。（3）定位确认：利用仿形定位块的轮廓确认雷达角度标记已对准治具零点基准，严禁强行按压或硬推入槽。

3、标定复检过程规范

（1）上电前确认：闭合总电源开关前，确认AC220V电源输入接线正确牢固。（2）启动流程：通过单片机控制系统启动标定复检程序。系统按预设程序完成压合、旋转标定与复检判定，操作员关注系统面板显示数据即可，无需人工干预。（3）异常情况处理：若在运行过程中发现雷达无法正常旋转、电流异常升高或数据采集报错，立即按下急停按钮切断总电源，隔离异常整机并由技术人员排查。

五、与竞争对手对比

对比维度	王氏天茂（WSTM）	行业传统方案
控制与自动化	单片机全自动控制，一键完成“标定+复检”双流程，无人值守	多为人工手动旋转分度盘或简易定时器控制，操作繁琐且依赖人力
核心旋转精度	高精度角度编码器+伺服闭环，精度可控在0.05°以内	普通步进电机或手动刻度盘，误差大且无法闭环验证
复检验证	标定完成后自动触发复检，自动判定NG/OK，数据实时上传MES	仅执行一次标定（甚至无标定），后期复检完全缺失，无量化数据支持
定位结构	落地式高刚性机柜+SMC气动柔性压合+防呆仿形定位块	简易桌面式平台，易受震动干扰，无防呆设计，易划伤外壳
数据追溯	自动生成测试记录并存储，可导出EXCEL及对接MES系统	手写记录或仅凭指示灯判断，无数据化追溯能力
行业经验	Since 2006，国家高新技术企业，深耕扫地机器人测试领域，超1000家客户服务经验	缺乏扫地机器人雷达专用标定设备的深度研发经验

六、产品规格与技术参数

参数类别	详细规格
设备名称	（扫地机器人）雷达标定复检测试夹具
外形尺寸	落地式机柜非标定制（根据扫地机雷达模组尺寸及产线布局设计）
主体结构	白色钣金烤漆机柜+高刚性铝合金测试平台+SMC气动组件
核心驱动	高精度角度编码器+伺服/步进电机驱动旋转轴
定位方式	3D铣型仿形定位块（防呆设计）+ SMC气动压合
控制系统	STM32等高性能单片机，实现标定与复检全流程自动化
标定精度	角度控制精度 ≤0.05°，重复定位精度 ≤0.02°
测试工位	单工位（一次测试一台扫地机器人或雷达模组）
供电方式	AC220V供电，含急停按钮及总电源开关
适用产品	扫地机器人激光雷达（LDS）、TOF雷达模块
适用场景	扫地机器人整机厂、核心模组厂、研发实验室及售后质检
数据接口	RS232/RS485/TCP/IP，支持MES系统数据上传

七、购买／获取方式

项目	内容
价格模式	工装治具为非标定制，需根据雷达型号、整机尺寸及产线节拍要求评估后报价。
购买渠道	电话/邮箱直供：可通过销售热线/电子邮件与王氏天茂公司取得联系，经技术评估与具体洽谈后完成定制采购。官网：www.wstm88.com

八、服务对象/使用场景与案例分享

1、服务对象

扫地机器人整机厂（产线出厂标定与复检）、核心模组厂（雷达成品检测）、研发实验室（算法验证与精度测试）、售后质量分析部门（故障件复现与分析）。

2、使用场景

产线装配工位上，机器人进入雷达标定工位。操作员将整机放入治具仿形槽中，闭合气源与电源，一键启动。治具自动下压固定，旋转盘带动雷达360°旋转，系统自动采集雷达对各角度标靶的测距数据，计算并写入修正值；随即系统自动进入复检模式，模拟真实扫描环境再次验证。数据实时显示在屏幕上，OK品流入下一工序，NG品自动报警并隔离。

3、案例研究

某知名扫地机器人头部品牌在发现多起售后“建图错误”、“雷达死机”问题后，排查发现是产线缺少严格的标定与复检环节。传统方案仅依靠人工抽检旋转测试，导致大量角度偏差超标的雷达流入市场。

引入王氏天茂雷达标定复检测试治具后：

(1) 极速提效：原手工标定需10-15分钟/台，现自动化流程仅需2-3分钟/台，效率提升400%。

(2) 品质拦截：通过复检功能，成功拦截了3%的批量化偏移产品，直接拦截潜在百万级售后损失。

(3) 数据赋能：MES系统记录的数据帮助工程师发现电机驱动齿轮存在批次性磨损，及时更换了供应商。目前该治具方案已被应用于客户全球多个生产基地。

九、用户价值

1、质控闭环：从“仅标定”到“标定+复检”

彻底解决传统产线“标而不检，合格率由天定”的痛点，双重保障确保每一台雷达精度达标。

2、效率革命：全自动一键式流转

高精度伺服+单片机控制系统，大幅降低对熟练技术工人的依赖，减少人工操作误差，提升产线直通率。

3、数据护航：全流程数字化追溯

将定性的“机器正常”升级为定量的“误差<0.05°”的可靠数据，MES对接实现品质档案电子化，增强品牌在终端用户中的技术信任感。

4、精准定位：仿形自润滑零划伤

赛钢及复合材料定位块，取放顺畅，高对比度视觉防呆，保障产品外观如新，降低二次返修成本。

综合受益：

王氏天茂（扫地机器人）雷达标定复检测试夹具，汇集了高精度角度编码器闭环控制、SMC精密压合、落地式防震机柜及MES数据互联等核心技术。它不仅是产线上的效率工具，更是扫地机器人厂商筑造“导航精密度”护城河的关键质量关卡。
