一、产品概述

简介：

扫地机器人清水箱是拖地系统的“水源心脏”。若水箱壳体焊接处存在微裂纹、密封圈装配不到位或进水口结构缺陷，会导致慢渗漏水——这种故障在出厂前难以发现，但用户使用几天后就会出现水箱水位异常下降、基站积水甚至电路板短路等严重问题。

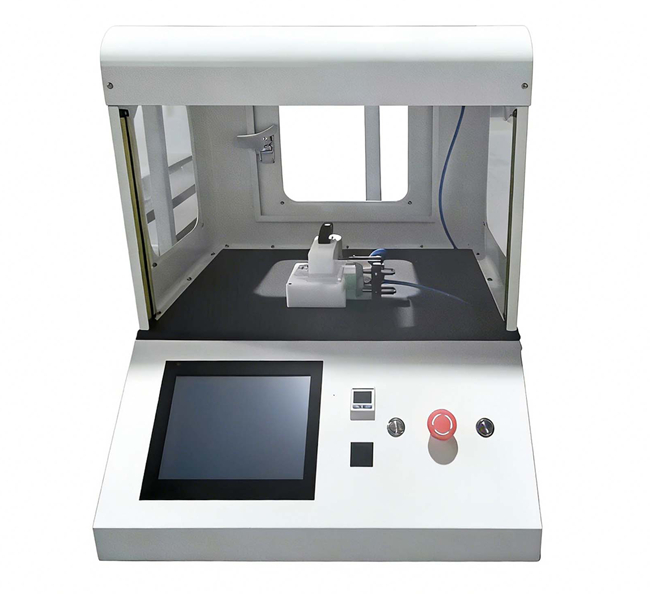

[产品名称：WSTM-清水箱组件气密性测试治具]是一款专为[扫地机器人整机厂、EMS制造商及注塑水箱供应商] 设计的[正压式气密性自动检测设备]。旨在通过[精确控制充气压力（如15Kpa）+ 保压测压 + 智能判定泄漏值]，解决[清水箱焊接不良、密封失效、微裂纹等导致的慢渗漏问题]，确保每一台水箱都“滴水不漏”。

产品定位：增值产品 / 产线关键质量门

盈利模式：直供 + ODM/OEM 非标定制（已服务安克、立讯精密、杉川、追觅等客户）

二、核心功能

功能1：一键扫码启动，全自动气密测试

· 描述：操作员扫描工件条码后，系统自动执行：① 软件读取气压计初始值（归零校准）；② 继电器2打开，气缸下压封堵水箱主体；③ 继电器3打开，前后气缸推进封堵进出水口；④ 继电器1打开，电子调压阀控制进气至目标压力（如15Kpa）；⑤ 达到压力后关闭进气，保压10秒；⑥ 读取保压后气压值，计算泄漏值并判定PASS/NG；⑦ 数据保存上传。

· 效益：全流程自动化，无需人工干预，单件测试仅需20-25秒；消除人为操作误差，测试结果客观可复现。

功能2：高精度正压保压测试

· 描述：采用高精度气压计（精度±0.1% FS，带RS485通讯），实时采集充气峰值和保压末值。系统自动计算：泄漏值 = 气压最大值 - 保压值，并与预设标准（如≤0.2Kpa）比对，自动输出结果。

· 效益：能够检测出微米级泄漏通道（传统水检目测无法发现的慢渗），测试后产品保持干燥，无需二次烘干，避免二次污染。

功能3：电子调压阀精确控压

· 描述：配备电子调压阀，通过闭环控制精确调节进气压力（0~30Kpa可编程）。相比手动调压阀，电子调压可保证每一次测试的充气压力一致，且可根据不同产品型号自动切换压力参数。

· 效益：避免因气压波动导致误判；同时防止过压充坏水箱组件，保护客户产品。

功能4：气缸联动封堵，自适应工件

· 描述：采用三组气缸协同动作：① 上气缸下压，压紧水箱主体；② 前/后气缸推进，封堵进水口和出水口。封堵头采用硅胶材质+浮动结构，可自适应微小位置偏差。

· 效益：封堵可靠且不损伤工件接口；换型时只需更换封堵头，10分钟内完成，适应多品种生产。

功能5：数据上传与MES追溯

· 描述：每个工件的测试数据（充气峰值、保压值、泄漏差值、判定结果、测试时间戳）通过485/以太网上传至客户MES系统，支持生成批次报表和SPC分析。

· 效益：满足安克、立讯精密等大客户的数字化验厂要求；出现客诉时可快速锁定问题批次及具体工件，倒推工艺改进。

三、技术亮点/独特卖点

亮点1：正压测试 + 实际工况模拟

不同于负压测试（只能检大漏），我们的正压测试模拟水箱实际工作状态（水泵供水时内部为正压），能够更真实地反映使用环境下的密封性能。同时可联动主机污水泵进行带载测试，进一步验证整体水路系统。

亮点2：电子调压 + 软件闭环控制

传统治具使用手动调压阀，操作员需人工调节且压力波动大。我们采用电子调压阀，由软件根据设定值自动调节并实时监控，确保每次充气压力偏差≤±0.5%，测试重复性极佳。

亮点3：双气压计冗余设计

设备配备2个气压计（一个用于测试，一个用于监控气源稳定性），软件可同时读取并校验，进一步保证测试结果的准确性和可靠性。

亮点4：灵活的判定参数配置

测试压力、保压时间、泄漏阈值均可通过软件界面自定义，并支持按产品型号保存配方。切换产品时一键调用，无需重新编程，极大提升换线效率。

四、和竞争对手相比的优势

对比维度	王氏天茂 WSTM 解决方案	市场普通方案（负压/手动水检）
测试原理	正压保压法，模拟实际工况	负压抽检，与真实使用状态不符
压力控制	电子调压阀，精度±0.5%	手动调压阀，波动大，重复性差
泄漏判定	≤0.2Kpa高精度，可检测微泄漏	目测气泡，只能发现明显大漏
测试效率	全自动20-25秒/件	人工操作+观察，1分钟以上
数据追溯	自动上传MES，全程可追溯	无数据记录，依靠人工报表
产品保护	压力闭环控制，不会过充损坏	手动调压易超压，存在风险
客户案例	安克、立讯精密、杉川、追觅等已验证	多为小型工厂，缺乏头部客户背书
资质服务	国家高企，ISO三体系，20年行业经验	小作坊式，售后响应慢

五、产品规格/技术参数

项目	详细参数
设备名称	清水箱组件气密性测试治具
型号	WSTM-AIRTIGHT-WT系列
测试对象	扫地机器人清水箱组件（含进出水口）
测试原理	正压直压法
测试压力范围	0~30Kpa（可编程，常用15Kpa）
泄漏判定标准	≤0.2Kpa（可自定义）
保压时间	1~99秒（可编程，常用10秒）
气压计数量	2个（测试+监控）
气压计精度	±0.1% FS
气压计通讯	RS485 Modbus RTU
调压方式	电子调压阀（闭环控制）
封堵气缸	下压气缸1个 + 前后推进气缸2个
测试节拍	约20~25秒/件（含上下料）
工作气压	0.4 ~ 0.6 Mpa
工作电压	220V AC / 24V DC
外形尺寸	按工件定制（典型：500400400mm）
重量	约40~60 KG

购买/获取方式：

· 价格：根据气压计品牌、电子调压阀型号及功能配置报价，请联系销售工程师获取详细方案及报价。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供寄样测试）。

· 试用/演示：欢迎寄送清水箱组件样品至我司实验室，免费进行气密性测试验证并出具报告。

六、服务对象/使用场景/案例分享

服务对象：

1. 扫地机器人品牌及其ODM/OEM代工厂（如安克、立讯精密、杉川、追觅等）。

2. 扫地机器人注塑水箱及密封组件供应商。

3. 智能清洁电器水泵及水路系统集成商。

使用场景：

1. 来料检验（IQC）：水箱组件入厂时进行气密抽检或全检，防止不良品流入产线。

2. 焊接后测试：超声波焊接完成后的水箱，立即进行气密验证，确保焊接质量。

3. 整机装配前筛选：在将水箱组装到整机前进行最终气密确认，避免因水箱问题导致整机返工。

4. 老化前筛查：在整机老化测试前快速筛选出慢渗水箱，节省老化空间和时间。

5. 客退品分析：对客诉退回的整机进行水箱气密复测，精准定位故障原因。

案例研究：

背景：某知名扫地机器人客户（安克）反馈，部分机型在市场端出现用户使用3-5天后水箱水位异常下降的现象，客诉率约0.6%。经排查，原因为水箱壳体超声波焊接存在微裂纹，导致慢渗漏水，但出厂前的负压抽检无法检出。

方案：引入王氏天茂定制的正压保压式气密测试治具，在来料和组装前增加测试工位，以15Kpa正压保压10秒，泄漏值≤0.2Kpa为判定标准。

成果：上线后，因水箱慢渗导致的客诉下降至0.03%以下。同时，通过测试数据反馈给注塑及焊接工序调整工艺参数，从根本上解决了微裂纹问题。客户评价：“WSTM的正压气密治具帮我们找到了‘隐形杀手’，现在每一台水箱都经得起考验。”

七、用户价值

· 受益1：杜绝慢渗客诉—— 100%拦截因微裂纹或密封不良导致的慢渗漏水，保护品牌口碑，降低退换货成本。

· 受益2：提升产线良率—— 实时监控气密数据，快速发现焊接或来料异常，指导现场改善。

· 受益3：满足大客户审核—— 安克、立讯等客户高度重视水箱气密测试能力，该设备是验厂时的关键加分项。

· 受益4：降低返修成本—— 在早期发现不良品，避免整机装配完成后再拆解维修，节省大量人工和物料成本。

· 受益5：数据驱动工艺优化—— 长期积累的泄漏数据可帮助研发优化焊接工艺、选择更合适的密封材料。

综合受益：

王氏天茂（WSTM）的清水箱组件气密性测试治具，将模糊的“浸水目测”升级为精准量化、自动判定、全程可追溯的正压智能测试系统。凭借20年工装治具经验及头部客户（安克、立讯精密、杉川、追觅）的成功落地案例，我们为您提供“交钥匙”式定制方案，助您的扫地机器人产品在水箱可靠性上达到行业领先水平。
