一、产品概述

简介：

扫地机器人污水箱是基站自清洁的核心容器。若污水箱本体、内部管路或与基站对接的接口存在微小泄漏，会导致负压抽吸失效——污水抽不干净、基站积水、甚至污水泵空转烧毁。尤其是一些内侧隐蔽孔位（如装配定位孔、走线槽），常规测试难以封堵，成为泄漏重灾区。

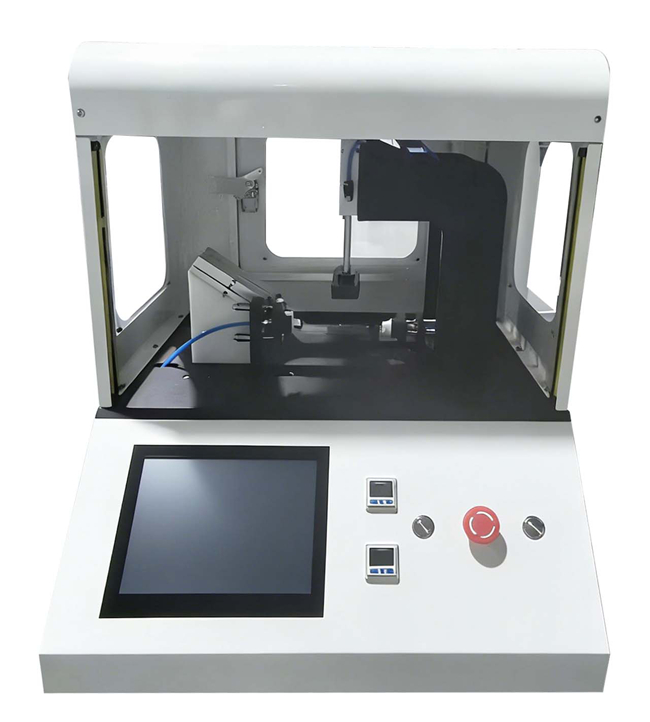

[产品名称：WSTM-污水箱组件气密性测试治具]是一款专为[扫地机器人整机厂、EMS制造商及污水箱组件供应商] 设计的[负压式气密性自动检测设备]。旨在通过[污水泵主动抽气至-35Kpa + 保压测压 + 双气压计分区检测]，解决[污水箱本体、内部管路及主机-基站接口的微泄漏问题]，确保整机抽污系统密封可靠。

产品定位：增值产品 / 产线关键质量门

盈利模式：直供 + ODM/OEM 非标定制（已服务安克、立讯精密、杉川、追觅等客户）

二、核心功能

功能1：一键扫码启动，全自动负压气密测试

· 描述：操作员扫描工件条码后，系统自动执行：

①气缸封堵：主气缸下压封堵污水箱主进水口；微型软性气缸精确插入内侧中间偏右的小孔并密封；

②软件读取气压计1&2初始值；

③抽气阶段：继电器1&2打开，主机污水泵启动，对污水箱进行抽气，10秒内气压计1&2需达到-35Kpa（若超时未达则报警）；

④保压阶段：达到目标负压后关闭继电器1&2，保压10秒；

⑤判定：读取保压结束时的气压值，计算泄漏值 = 气压最大值（即初始大气压对应的负压峰值） - 保压值（注意：负压场景下实际是压力回升值，逻辑等效），若≤0.2Kpa则PASS，否则NG；数据保存上传。

· 效益：全流程自动化，消除人工读表误差；负压测试真实模拟污水泵工作状态，比正压更能反映抽吸系统的密封薄弱点。

功能2：双气压计分区检测，精准定位泄漏源

· 描述：设备配备2个独立的高精度气压计（带RS485通讯）：

o 气压计1：连接污水箱本体内部，检测水箱自身及内部管路的密封性；

o 气压计2：连接主机与基站接口的部件（如对接密封圈、气道），专门检测该接口的密封性。

两个气压计同步采集数据，软件分别判定泄漏值是否≤0.2Kpa。

· 效益：若测试NG，可根据哪个气压计超标快速判断是水箱本体问题还是接口问题，便于分拣返修或通知对应供应商改进，避免盲目拆解。

功能3：微型软性气缸封堵内侧异形小孔

· 描述：污水箱内侧中间偏右的位置通常有一个小孔径孔（如装配定位孔或走线孔），常规封堵头无法插入或会损伤孔壁。我们定制微型气缸+软性硅胶封堵头（直径可小至3-5mm，材质柔软），气缸推动封堵头精确插入孔内并密封，力度可控不伤工件。

· 效益：解决了行业普遍头痛的“小孔封堵”难题，确保测试时无旁路泄漏，测试结果真实可靠；同时保护产品外观。

功能4：原配污水泵抽气，模拟真实工况

· 描述：抽气动力直接使用客户产品自带的主机污水泵（或我方提供同规格备用泵），而非外接气源。抽气能力与实际整机一致，能够真实反映污水箱在真实负压下的密封表现。

· 效益：避免因气源压力过大导致“假泄漏”（密封圈被吹开）或因压力过小无法检出微漏；同时可顺便验证污水泵本身的抽气性能（若10秒内无法达到-35Kpa，则提示泵老化或管路堵塞）。

功能5：数据上传与MES追溯

· 描述：每个工件的测试数据（气压计1&2的初始值、峰值、保压值、泄漏差值、判定结果、测试时间戳）通过485/以太网上传至客户MES系统。

· 效益：满足安克、立讯精密等大客户的数字化追溯要求；出现客诉时可快速锁定是水箱本体还是接口密封问题，倒推工艺或设计改进。

三、技术亮点/独特卖点

亮点1：负压测试更贴近实际失效模式

污水箱在工作时是负压抽吸状态（污水泵抽气产生负压，将基站污水吸入箱内）。我们的负压测试比正压测试更能暴露密封圈在负压下的变形泄漏、单向阀反向漏气等问题，测试结果与市场表现高度吻合。

亮点2：双气压计冗余+分区诊断

市场上大多数气密治具只有一个气压计，只能判断“整体是否泄漏”，无法定位泄漏源。我们创新性地引入双气压计，分别监测污水箱本体和接口部件，实现泄漏源快速定位，节省大量排查时间。

亮点3：微型软性气缸+定制封堵头

针对污水箱内侧小孔这一行业难点，我们研发了微型气缸（缸径仅8-12mm）+ 硅胶封堵头方案。封堵头可做成锥形或阶梯形，能够适应不同孔径和深度，且软性材质不会划伤塑料件内壁。

亮点4：智能判稳与防误触发

在抽气阶段，软件会监测压力变化速率，若10秒内压力无显著下降（如管路完全堵塞或泵不工作），系统自动报警并停止测试，避免损坏污水泵或误判。

四、和竞争对手相比的优势

对比维度	王氏天茂 WSTM 解决方案	市场普通方案（正压/单气压计）
测试原理	负压抽气，模拟真实工况	正压充气，与使用状态不符
泄漏定位	双气压计，分区检测水箱本体+接口	单气压计，只能判断整体好坏
小孔封堵	微型软性气缸，精确插入不伤工件	无法封堵或用胶带临时粘贴，不可靠
抽气动力	产品原配污水泵，真实反映性能	外接气源或标准真空泵，与实际不符
测试压力	-35Kpa（可调）	无统一标准，随意设定
判定精度	≤0.2Kpa	通常≥0.5Kpa，漏检率高
数据追溯	自动上传MES，包含分区数据	无数据或人工记录
客户案例	安克、立讯精密、杉川、追觅等已验证	多为小型工厂，缺乏头部客户背书
资质服务	国家高企，ISO三体系，20年行业经验	小作坊式，售后响应慢

五、产品规格/技术参数

项目	详细参数
设备名称	污水箱组件气密性测试治具
型号	WSTM-VACTEST-ROBOT系列
测试对象	扫地机器人污水箱组件（含内部管路、接口部件）
测试原理	负压直压法（抽气→保压→测漏）
测试负压值	0 ~ -50Kpa（可编程，常用-35Kpa）
泄漏判定标准	≤0.2Kpa（可自定义）
抽气达标时间	≤10秒（从启动到达到-35Kpa）
保压时间	1~99秒（可编程，常用10秒）
气压计数量	2个
气压计精度	±0.1% FS
气压计通讯	RS485 Modbus RTU
抽气动力	主机污水泵（客户原配或同规格）
主封堵气缸	缸径20-25mm，行程30-50mm
微型封堵气缸	缸径8-12mm，行程15-25mm（配软性硅胶头）
测试节拍	约25~30秒/件（含上下料）
工作电压	220V AC / 24V DC
工作气压	0.4 ~ 0.6 Mpa（用于气缸驱动）
外形尺寸	按工件定制（典型：550450450mm）
重量	约50~70 KG

购买/获取方式：

· 价格：根据气压计品牌、气缸配置、是否提供备用泵等报价，请联系销售工程师获取详细方案及报价。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供寄样测试）。

· 试用/演示：欢迎寄送污水箱组件样品至我司实验室，免费进行负压气密性测试验证并出具报告。

六、服务对象/使用场景/案例分享

服务对象：

1. 扫地机器人品牌及其ODM/OEM代工厂（如安克、立讯精密、杉川、追觅等）。

2. 扫地机器人污水箱及密封组件供应商。

3. 基站水路系统集成商。

使用场景：

1. 来料检验（IQC）：污水箱组件入厂时，进行负压气密全检，防止泄漏件流入产线。

2. 超声波焊接后测试：污水箱上下盖焊接完成后，立即检测焊接气密性，防止虚焊。

3. 整机装配前筛选：在将污水箱组装到基站前进行最终气密确认，避免整机返工。

4. 客退品分析：对客诉“吸不干净污水”的整机，拆下污水箱进行负压测试，精准定位泄漏点。

5. 供应商质量改善：定期抽检供应商提供的污水箱总成，用双气压计数据分别评估水箱本体和接口密封质量，推动供应商改进。

案例研究：

背景：某知名扫地机器人客户（杉川）反馈，部分机型在使用一段时间后出现基站污水抽不干净、用户手动清理频繁的问题。经分析，是因为污水箱内侧一个小孔（用于穿线）的密封胶塞老化脱落，导致负压泄漏。但出厂前的正压测试无法发现该问题（正压时胶塞被压紧反而不漏）。

方案：引入王氏天茂定制的负压气密测试治具，采用-35Kpa抽气+保压，并专门设计微型软性气缸封堵该小孔进行验证。

成果：上线后，成功拦截了所有胶塞安装不到位或尺寸超差的污水箱，市场投诉率下降95%。客户评价：“WSTM的负压测试方案真正模拟了实际工况，小孔封堵头设计得非常巧妙，现在我们每一台污水箱都经过-35Kpa的严苛考验。”

七、用户价值

· 受益1：杜绝吸力衰减投诉—— 100%拦截污水箱本体及接口泄漏，确保整机抽污能力持久强劲。

· 受益2：快速定位泄漏源—— 双气压计分区检测，NG时直接判断是水箱还是接口问题，节省维修时间80%。

· 受益3：保护污水泵寿命—— 避免因泄漏导致污水泵长期空转或过载，延长泵的使用寿命。

· 受益4：满足大客户审核—— 安克、立讯等客户高度重视负压气密测试能力，该设备是验厂时的关键技术证明。

· 受益5：数据驱动设计改进—— 长期积累的双通道泄漏数据可帮助研发优化密封结构、选择更合适的密封材料。

综合受益：

王氏天茂（WSTM）的污水箱组件气密性测试治具，将“盲目通气”升级为负压精准测漏、分区智能诊断的全自动测试系统。凭借20年工装治具经验及头部客户（安克、立讯精密、杉川、追觅）的成功落地案例，我们为您提供“交钥匙”式定制方案，助您的扫地机器人产品在自清洁可靠性上达到行业领先水平。
