一、产品概述

简介：

扫地机器人污水箱是基站自清洁功能的核心部件。若污水泵性能不足、管路堵塞或密封不良，会导致污水抽不干净，残留液体发酵产生异味，甚至污水回流污染基站。更严重的是，水满检测失效会导致污水溢出，流入电路板造成短路烧毁。

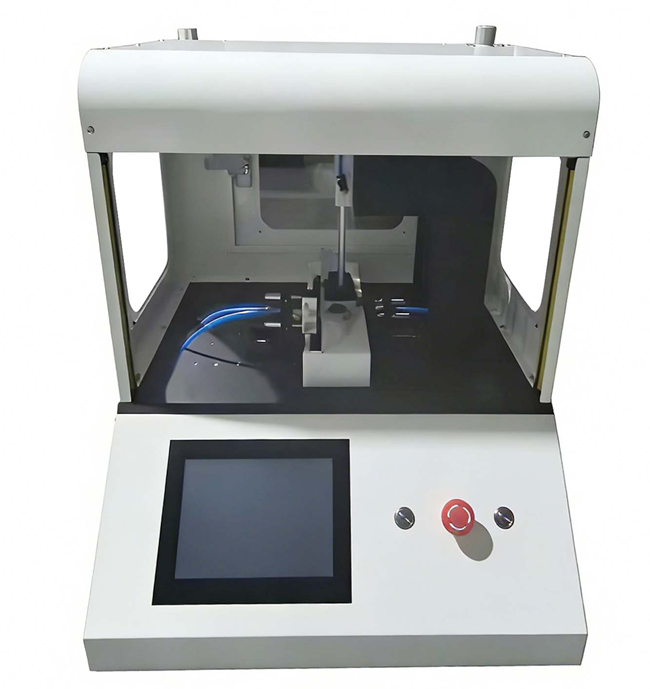

[产品名称：WSTM-污水箱组件过水路测试治具]是一款专为[扫地机器人整机厂、EMS制造商及污水箱组件供应商] 设计的[全自动过水性能测试设备]。旨在通过[模拟整机抽水至水满 + 排空效率测试 + 流量计定量判定]，解决[污水箱抽水不干净、水满检测失灵、排空率不足]等严重影响用户体验的问题。

产品定位：增值产品 / 产线关键质量门

盈利模式：直供 + ODM/OEM 非标定制（已服务安克、立讯精密、杉川、追觅等客户）

二、核心功能

功能1：一键扫码启动，全自动抽水+排空测试

· 描述：操作员扫描工件条码后，系统自动执行：

①气缸动作：前端气缸推入污水箱接头（密封进水口），后端气缸将注水管深入污水箱槽内；

②注水阶段：清水泵1启动，向污水箱内注入一定量液体；

③抽水至满：原配污水泵+滚刷启动，将液体抽入污水箱，直至污水箱内置霍尔传感器触发水满信号，系统记录流量计1的累计流量（代表污水箱满时的总水量）；

④排空测试：清水泵2启动，从污水箱内向外抽水，持续预设时间（如XX秒）后停止，读取流量计2的累计流量（代表排出的水量）；

⑤自动判定：计算抽水效率 = 流量计2 / 流量计1 × 100%，若≥75%则PASS，否则NG；数据保存上传。

· 效益：全流程自动化，无需人工干预；真实模拟用户使用场景（污水泵抽至水满 → 清水泵排空），测试结果与市场表现高度相关。

功能2：双气缸自适应密封，兼容多种接口

· 描述：采用两个独立控制的气缸：

o 前端气缸：将密封接头推入污水箱的进水接口（配合硅胶垫圈，实现气密/水密）；

o 后端气缸：将注水管深入污水箱内部的集水槽，用于注水及后续排空。

接头采用浮动设计，可适应±0.5mm位置偏差。

· 效益：确保测试过程中不漏水、不脱开；同时保护工件接口不被硬性损伤；换型时更换接头模块即可，10分钟内完成。

功能3：大流量管路设计，提升测试效率

· 描述：所有水路管道内径加大至10mm（常规为6-8mm），配合大流量清水泵，显著缩短注水和排空时间。

· 效益：单件测试节拍从约60秒降至35-45秒，产线效率提升30%以上，适合大批量生产。

功能4：水满霍尔触发，真实模拟检测逻辑

· 描述：测试过程中，污水箱是否“已满”不依靠时间或体积估算，而是直接读取污水箱自带的霍尔传感器水满检测板的信号。只有当霍尔触发时，系统才认为水满，停止污水泵并记录流量。

· 效益：真实复现整机控制逻辑，可同时验证污水箱水满检测功能是否正常（若霍尔失效，则测试会超时报警），避免市场端水满不报或误报。

功能5：集水槽防护，杜绝电路板进水风险

· 描述：测试台面四周设计有集水槽，所有可能的泄漏或飞溅液体都会被集中引流至排水口，不会流向设备内部的电路板（如MCU主板、继电器、电源等）。

· 效益：即使发生意外管路脱落或密封失效，也能确保电气系统安全，降低设备故障率和维修成本。

功能6：数据上传与MES追溯

· 描述：每个工件的测试数据（流量计1总进水量、流量计2排出量、抽水效率、判定结果、测试时间戳）通过485/以太网上传至客户MES系统。

· 效益：满足安克、立讯精密等大客户的数字化追溯要求；出现客诉时可快速锁定效率不达标批次，分析是水泵问题、管路问题还是霍尔传感器问题。

三、技术亮点/独特卖点

亮点1：原配泵测试，结果更真实

不同于市场上用第三方标准泵替代的方案，我们坚持使用客户产品自带的原配污水泵和清水泵进行测试。这样测出的抽水效率直接反映真实整机性能，不会因为泵的差异导致误判。

亮点2：后端气缸+注水管深入设计

污水箱的注水口通常位于内部槽位，普通对接方式难以模拟真实水循环。我们通过后端气缸将一根特制注水管精确推入污水箱集水槽内，既保证了注水效率，又不会与污水箱内部结构干涉。

亮点3：抽水效率双重判定逻辑

除了核心指标“排空率≥75%”，系统还可扩展判定：

· 若水满触发前流量计1数值异常低（如<200ml），提示污水泵堵塞或霍尔过早触发；

· 若排空后流量计2数值异常低，提示清水泵故障或管路堵塞。

这些辅助诊断信息会一并记录，帮助工程师快速定位故障根源。

亮点4：模块化快换套件

针对不同型号的污水箱（如不同接口位置、不同槽深），我们提供快换接头模块和快换注水管。更换时无需工具，5分钟即可完成，非常适合多品种共线生产。

四、和竞争对手相比的优势

对比维度	王氏天茂 WSTM 解决方案	市场普通方案（人工/简易工装）
测试原理	模拟真实工况：污水泵抽至水满霍尔触发 → 清水泵排空	仅测水泵启停或简单通水，不模拟水满逻辑
封堵方式	双气缸（前端接头+后端深入注水管），浮动自适应	手动插拔或单气缸，易泄漏、效率低
管路规格	10mm加粗管路，测试节拍35-45秒	6-8mm细管，节拍60秒以上
水满检测	真实霍尔触发，同步验证传感器功能	忽略水满检测，或使用定时/定容代替
安全防护	集水槽+集中排水，保护电路板	无防护，设备易进水损坏
数据追溯	自动上传MES，包含效率及辅助诊断	无数据或人工记录，无法追溯
客户案例	安克、立讯精密、杉川、追觅等已验证	多为小型工厂，缺乏头部客户背书
资质服务	国家高企，ISO三体系，20年行业经验	小作坊式，售后响应慢

五、产品规格/技术参数

项目	详细参数
设备名称	污水箱组件过水路测试治具
型号	WSTM-DRAIN-ROBOT系列
测试对象	扫地机器人污水箱组件（含管路、水泵、水满检测板）
测试原理	模拟整机抽水至水满+排空，流量计定量计算效率
气缸数量	2个（前端密封气缸+后端注水气缸）
气缸行程	前端20-30mm / 后端30-50mm（按需定制）
管路内径	10mm（不锈钢或食品级硅胶管）
流量计数量	2个（精度±0.1 L/min，RS485通讯）
水泵配置	客户原配污水泵×1 + 原配清水泵×2（或我方提供同规格备用泵）
水满检测	读取污水箱霍尔传感器信号（需客户提供检测板接口）
测试节拍	约35-45秒/件（含上下料）
集水槽	不锈钢材质，带排水接头
工作电压	220V AC / 16V DC & 24V DC（双电源）
工作气压	0.4 ~ 0.6 Mpa
外形尺寸	按工件定制（典型：650500500mm）
重量	约70-100 KG

购买/获取方式：

· 价格：根据水泵品牌、流量计型号、是否提供备用泵等配置报价，请联系销售工程师获取详细方案及报价。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供寄样测试）。

· 试用/演示：欢迎寄送污水箱组件样品至我司实验室，免费进行过水测试验证并出具报告。

六、服务对象/使用场景/案例分享

服务对象：

1. 扫地机器人品牌及其ODM/OEM代工厂（如安克、立讯精密、杉川、追觅等）。

2. 扫地机器人污水箱及水泵组件供应商。

3. 智能清洁电器基站及水路系统集成商。

使用场景：

1. 来料检验（IQC）：污水箱组件入厂时，测试抽水效率和水满检测功能，防止不良品流入产线。

2. 产线组装后测试：整机装配完成前，对污水箱模组进行单独过水测试，确保水泵和管路功能正常。

3. 老化前筛选：在基站整机老化测试前快速筛选出排空效率不足的组件，节省老化空间。

4. 客退品分析：对客诉退回的整机进行污水箱排空测试，精准定位是水泵、管路还是水满传感器故障。

5. 供应商质量改善：定期抽检供应商提供的污水箱总成，用数据驱动供应商改进生产工艺。

案例研究：

背景：某知名扫地机器人客户（追觅）反馈，部分机型在使用1-2个月后出现基站异味、污水箱发臭的问题。经分析，是因为污水泵老化后抽水效率下降至50%以下，导致污水残留。但出厂前仅做简单通水测试，无法模拟长期使用后的效率衰减。

方案：引入王氏天茂定制的污水箱过水测试治具，在产线上增加排空效率测试工位，要求抽水效率≥75%方可下线。同时，利用测试数据监控每批次的效率分布，提前预警水泵性能波动。

成果：上线后，因污水残留导致的异味客诉下降90%以上。客户评价：“WSTM的污水箱测试治具不仅帮我们拦截了不良，还让我们建立了水泵性能的数据库，这是以前从未有过的质量管理手段。”

七、用户价值

· 受益1：杜绝异味客诉—— 100%拦截抽水效率不足的污水箱，确保用户使用过程中污水排得干净，无异味返溢。

· 受益2：降低电路板进水风险—— 通过验证水满霍尔功能，防止水满不报导致污水溢出流入基站电路板。

· 受益3：提升产线直通率—— 早期发现水泵性能衰减或管路堵塞，避免流入最终装配环节。

· 受益4：满足大客户审核—— 安克、立讯等客户高度重视污水箱排空测试能力，该设备是验厂时的关键技术证明。

· 受益5：数据驱动供应链改善—— 长期积累的抽水效率数据可帮助采购部门评估不同批次、不同供应商的水泵质量，优化供应链。

综合受益：

王氏天茂（WSTM）的污水箱组件过水测试治具，将“凭感觉”的通水检查升级为定量、自动、可追溯的智能效率测试系统。凭借20年工装治具经验及头部客户（安克、立讯精密、杉川、追觅）的成功落地案例，我们为您提供“交钥匙”式定制方案，助您的扫地机器人产品在自清洁体验上达到行业领先水平。
