一、工装治具 & 夹具产品概述

1．治具简介

在扫地机器人智能导航与避障系统中，窄边红外板承担沿墙行走、悬崖防跌落、回充对接引导、障碍物探测等核心感知功能。板上集成多对红外发射 / 接收管、信号调理电路与通信接口，其红外链路灵敏度与一致性直接决定避障能力与回充成功率。

传统人工测试存在三大痛点：

(1) 红外链路标定效率低，逐对测量耗时长、一致性差；

(2) 环境光、工位差异干扰大，测试结果不稳定；

(3) 无数字化追溯，数据无法与主板绑定，售后问题难定位。

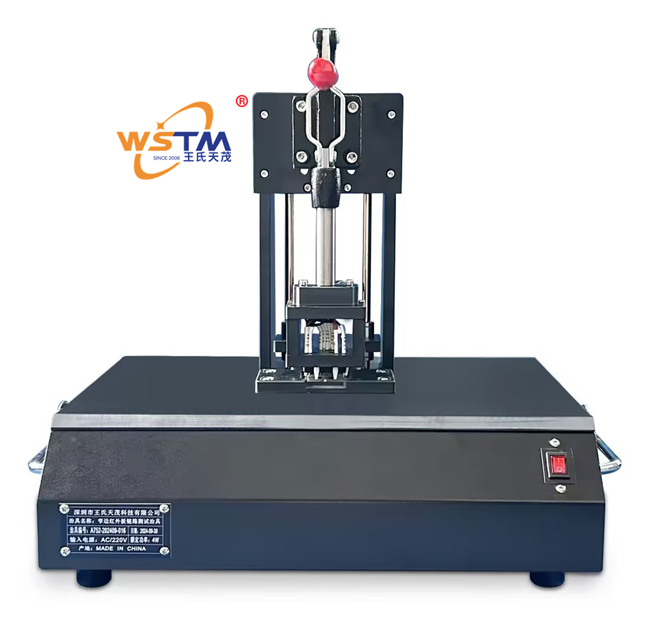

本产品由深圳市王氏天茂科技有限公司研发，是专为扫地机器人窄边红外板设计的 PC 端测试治具 + 上位机数据采集测试治具。采用黑色钣金底盒 + 10mm 电木板 + 防静电玻纤载板，通过 105E 快速夹平稳压合，实现测试点与华荣探针精准接触。内置标准反射靶面模拟检测距离，高精度 ADC 采集发射电流、接收光电流、输出电压，经 USB 上传上位机，完成多路红外链路同步采集、自动标定判定与数据存储，可与主板测试治具协同构成核心板级全功能测试矩阵。

2．产品定位

利润产品 / 扫地机器人红外传感板专用 FCT 与数据采集解决方案

3．盈利模式

直供 + ODM/OEM 定制（支持按红外板外形、红外对管布局定制载板与测试靶面）



二、工装治具 & 夹具核心功能

1. 功能 1：机械式高精度定位与遮光压合结构

描述：黑色钣金底盒支撑 + 屏蔽环境杂光；10mm 电木板面板高绝缘、高平整；红外板放入防静电玻纤载板仿形定位槽；拉下 105E 快速夹，电木压板垂直下压；压板对应红外对管位置开透光窗并嵌入标准灰度反射靶面，确保反射距离与反射率一致。

效益：压合重复精度＜0.05mm，封闭光学腔体隔绝环境光，测试一致性与可重复性较人工提升90% 以上。

2. 功能 2：窄边红外板全链路功能测试

描述：按电路原理图将发射 / 接收管、运放输出、I2C/UART 等节点通过华荣探针引出，配合程控电源与采集卡，一站式完成：

(1) 红外发射链路：电流、正向压降、PWM 占空比

(2) 红外接收链路：暗电流、光电流响应度、放大倍数

(3) 沿墙 / 悬崖检测：不同距离信号强度、阈值翻转

(4) 回充对接红外：解码输出正确性

(5) 通信接口：I2C/UART 收发验证

(6) 电源管理：电压范围、静态功耗、LDO 精度

·     效益：8–12 路红外对管集成测试，单板时间由人工 6–8 分钟压缩至60 秒以内，消除人为距离、遮挡带来的主观误差。

3. 功能 3：上位机数据采集与智能判定系统

描述：16 位高精度 ADC 采集，USB 连接 PC 上位机，实现：多通道并行采集、自动阈值判定、红外响应曲线标定、一键扫码启动、数据自动存储追溯，可与主板测试数据关联绑定。

效益：替代人工读数，判定准确率100%；数据可追溯，售后精准定位通道，大幅提升维修效率与满意度。

4. 功能 4：华荣探针高可靠性信号接触方案

描述：针对 1.27mm 细间距测试点，选用华荣高精度尖头探针，针套导线采用屏蔽线焊接，减少信号串扰。

效益：探针寿命≥10 万次，微安级光电流采集低噪声、高保真，杜绝偏位、接触不良、短路风险。

5. 功能 5：模块化快换与多型号兼容设计

描述：载板仿形定位，压板配可更换反射靶面模块；换型号仅更换载板、压板、靶面，基座 / 快速夹 / 采集系统通用；上位机支持多型号程序一键切换。

效益：换型时间≤5 分钟，完美适配红外板型号多、迭代快的生产特性。



三、本工装治具 & 夹具的技术亮点｜独特卖点

1. 亮点 1：标准化光学测试腔体设计

内置标准反射靶面 + 遮光结构，形成封闭测试腔，环境光免疫，从根源解决红外测试重复性差的行业难题。

2. 亮点 2：PC 端上位机多参数同步标定

同步采集发射电流、接收光电流、输出电压，自动生成响应曲线，为一致性筛选提供客观量化依据。

3. 亮点 3：与主板测试治具协同的数据闭环

可与扫地机器人主板测试治具共享数据库，整机装配自动关联数据，实现 “一机一档” 联合追溯。

4. 亮点 4：柔性化与高精度兼备

硬件快速换型 + 软件配方管理；华荣探针 + 仿形载板保障细间距可靠接触，兼顾柔性生产与精密测试。



四、本工装治具 & 夹具和竞争对手相比的优势

对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
测试标准化	标准反射靶面 + 遮光腔体，环境光免疫	开放式手持测试，干扰大、重复性差
测试效率	多路并行采集，单板＜60 秒	逐对人工测量，单板＞6 分钟
数据管理	上位机采集、自动存储，可与主板数据关联	人工记录，易丢失、无追溯
信号精度	16 位 ADC + 屏蔽线 + 华荣探针，微安级稳定采集	普通仪表，小信号易受干扰
换型效率	模块化快换，5 分钟完成切换	固定 / 简易夹具，需重搭环境
系统集成	可与主板治具数据联动，整机追溯	孤立测试，无集成能力



五、工装治具 & 夹具的产品规格｜技术参数

参数类别	详细规格
外形尺寸	非标定制（常规约 350mm×250mm×200mm）
结构组成	黑色钣金底盒 + 10mm 电木板 + 防静电玻纤载板 + 带反射靶面电木压板
压合机构	105E 快速夹（行程可调、带自锁）
探针品牌	华荣高精度尖头信号探针
探针寿命	≥10 万次
测试通道	电流 8–16 通道、电压 8–16 通道（可定制）
电流测量	0–100mA，精度 ±0.5%
电压测量	0–5V，精度 ±0.1%
ADC 分辨率	16 位
上位机通信	USB 2.0 / RS485
上位机功能	多通道显示、响应曲线、自动判定、数据存储、扫码联动
适用产品	窄边红外板、沿墙 / 悬崖 / 回充引导传感器板
安全防护	防静电结构、探针防护罩、钣金遮光
数据接口	USB-B / RS485，可与主板测试治具数据联动



六、购买 / 获取方式

项目	内容
价格模式	非标定制，按 Gerber、对管布局、测试需求评估报价
购买渠道	电话 / 邮箱直供，技术评估洽谈后定制采购



七、服务对象 / 使用场景 / 案例分享

1．服务对象 1：扫地机器人 ODM/OEM 制造商（红外板 PCBA 测试工位）

（1）使用场景

SMT 后端红外板 FCT 终检。放板→压合→扫码→自动测试→实时显示→自动判定→良品流入组装，不良品锁定返修；整机装配时与主板数据自动关联，形成完整质量档案。

（2）案例研究

华南某扫地机器人品牌原人工手持反射板测试，单板约 7 分钟，因手持距离差异导致8%不良在整机老化才暴露。导入 WSTM 治具后，测试时间压缩至55 秒，日产能 800 片→3500 片，红外相关不良率下降82%，客户后续增购主板测试治具，实现核心板卡数据全链路打通。

2．服务对象 2：扫地机器人传感器专业供应商

（1）使用场景

红外板出货全检与 A/B/C 性能分级，上位机自动记录响应曲线并生成出货检验报告。

（2）案例研究

华东某传感器供应商客户对一致性要求极高，部署 WSTM 治具实现数字化分级筛选，客户投诉率下降67%，凭借可追溯报告成功进入头部扫地机器人品牌供应链。



八、用户价值

1．红外测试标准化与效率飞跃

快速夹 + 标准光学腔体，把 “经验测试” 变为 “标准测试”，效率提升6 倍以上，消除人为误差。

2．全链路质量数据闭环

自动记录性能曲线，可与主板数据关联，实现感知–决策–执行全链路追溯，售后精准定位。

3．柔性兼容与资产复用

模块化设计一套基座兼容多款板型，ROI 大幅提升；配方化管理使新产品导入周期缩短70%。

综合受益

集手动便捷性与 PC 端智能化于一体，与主板测试治具构成完整板级测试生态，是扫地机器人企业实现标准化、数字化、高效率传感板测试的理想选择。
