 一、产品概述

简介：

扫地机器人的整机“0位”是指其辅助轮、滚轮（主刷轮）、减速器等核心运动部件的机械零位基准。如果0位不准，会导致机器行走跑偏、滚刷不转、清扫覆盖率下降、过坎无力等严重问题。传统人工测试只能逐项检查，效率低且难以量化，容易出现漏检。

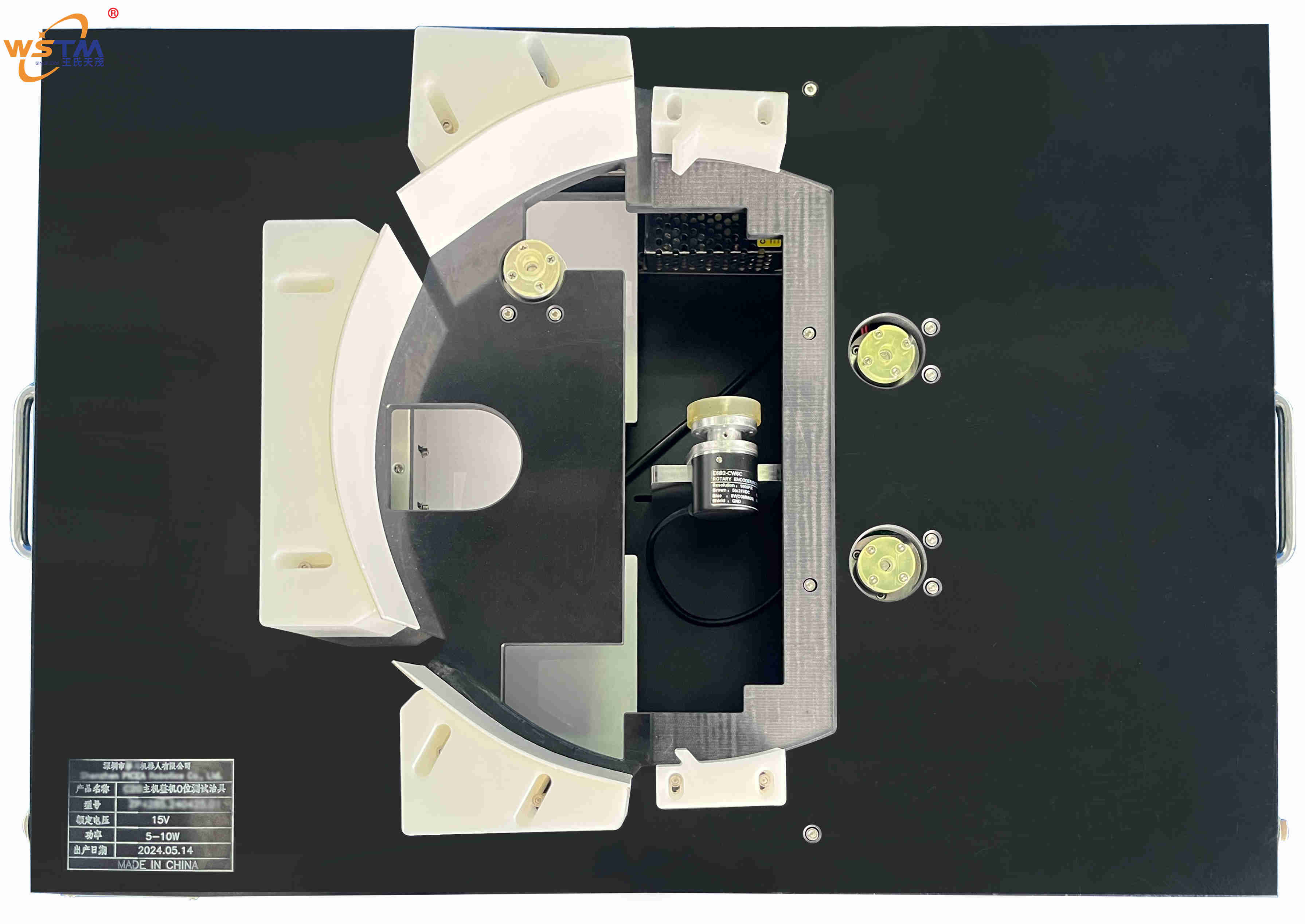

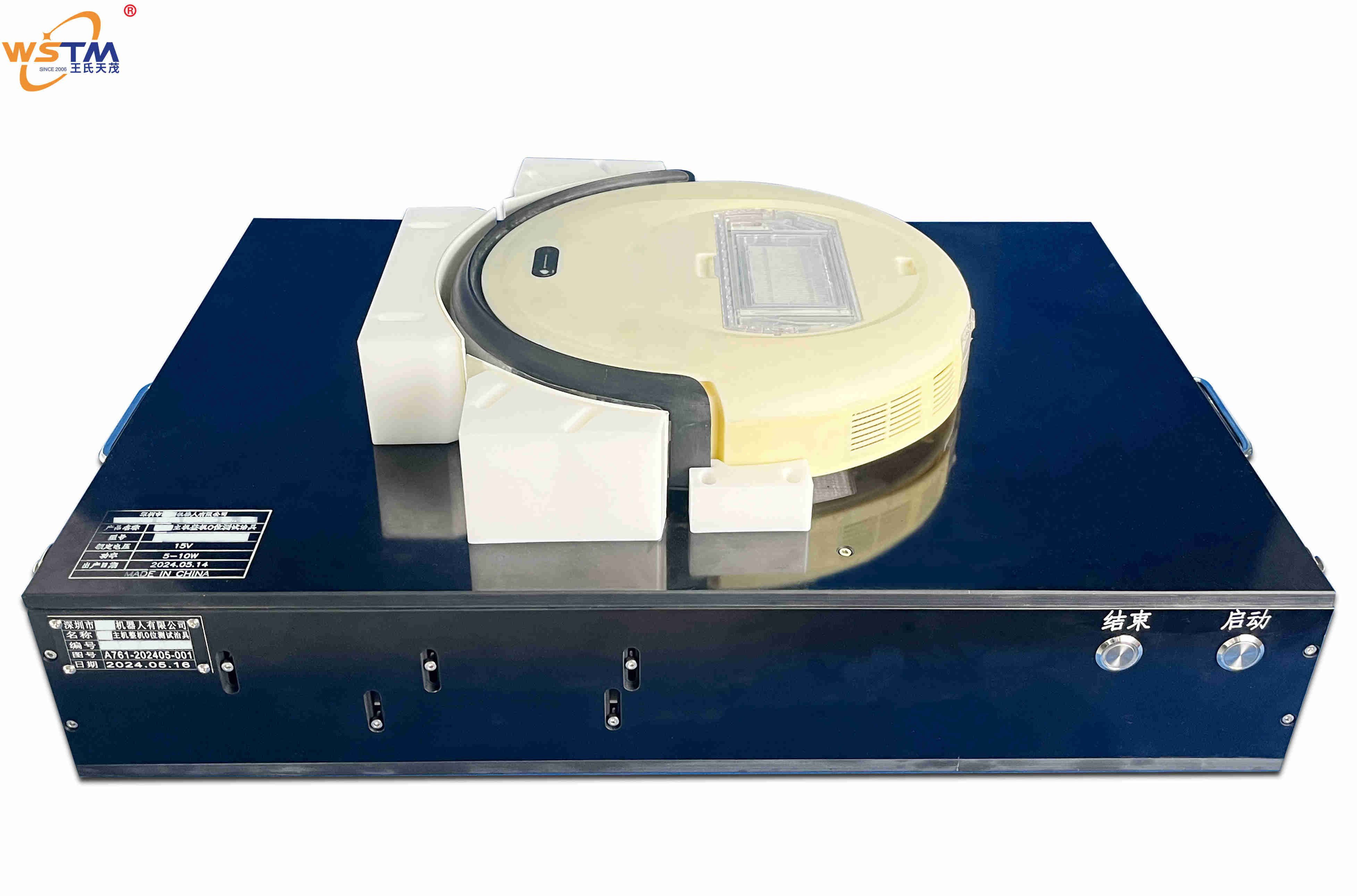

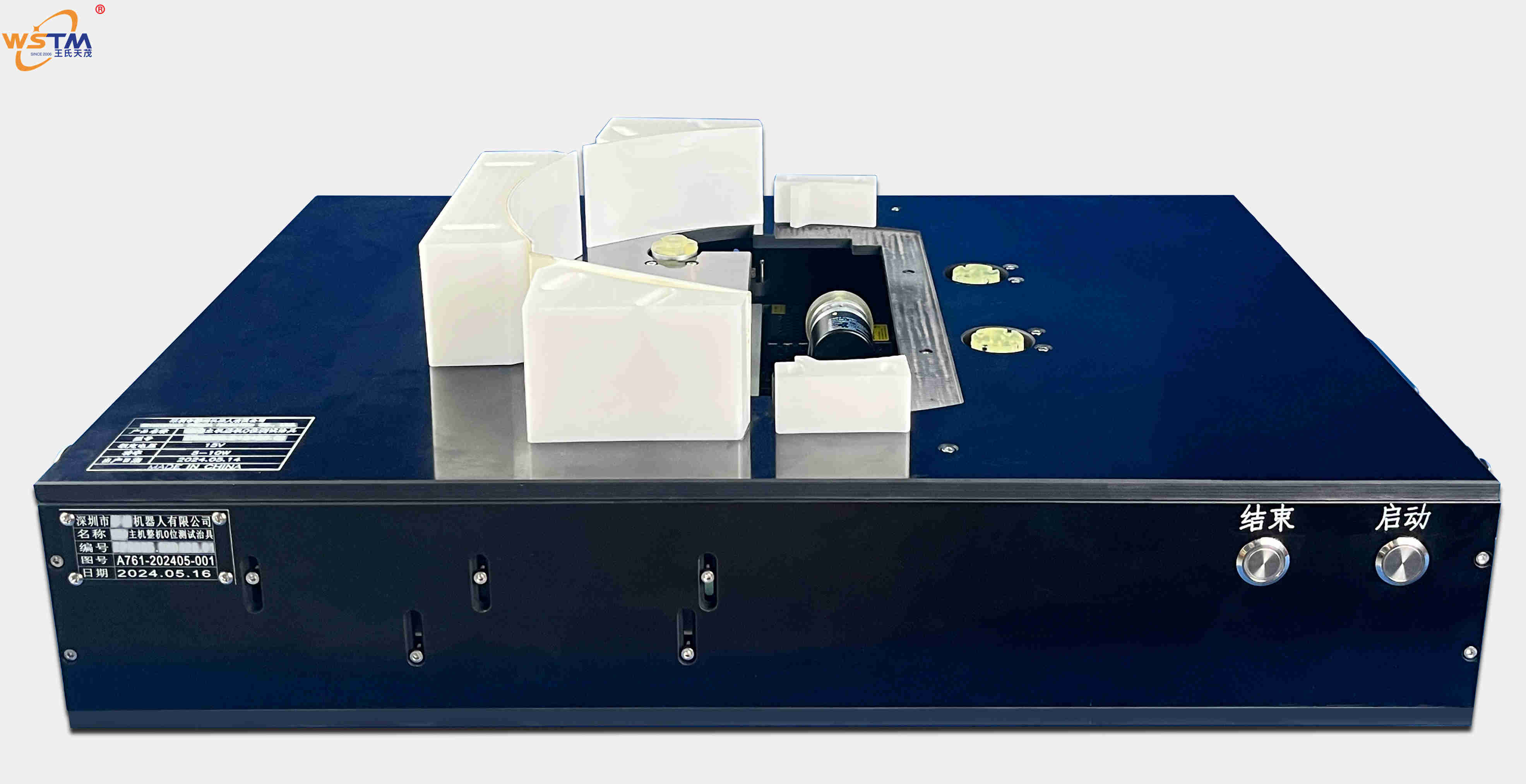

[产品名称：整机主机0位测试治具] 是一款专为[扫地机器人整机厂、售后维修站及研发实验室] 设计的[自动化综合性能测试设备]。采用单片机系统控制，能够对扫地机器人的辅助轮转动自由度与接触稳定性、滚轮转动性能与清扫效果、减速器动力输出效率等关键部件进行一次性全自动测试。通过精确的传感器数据采集与预设标准比对，快速判定整机0位是否合格，确保每一台扫地机器人在出厂前达到设计标准。

产品定位： 核心产品 / 产线关键质量门

盈利模式： 直供 + ODM/OEM 非标定制

公司资质： 作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。

 二、核心功能

功能1：单片机系统控制，全自动化测试流程

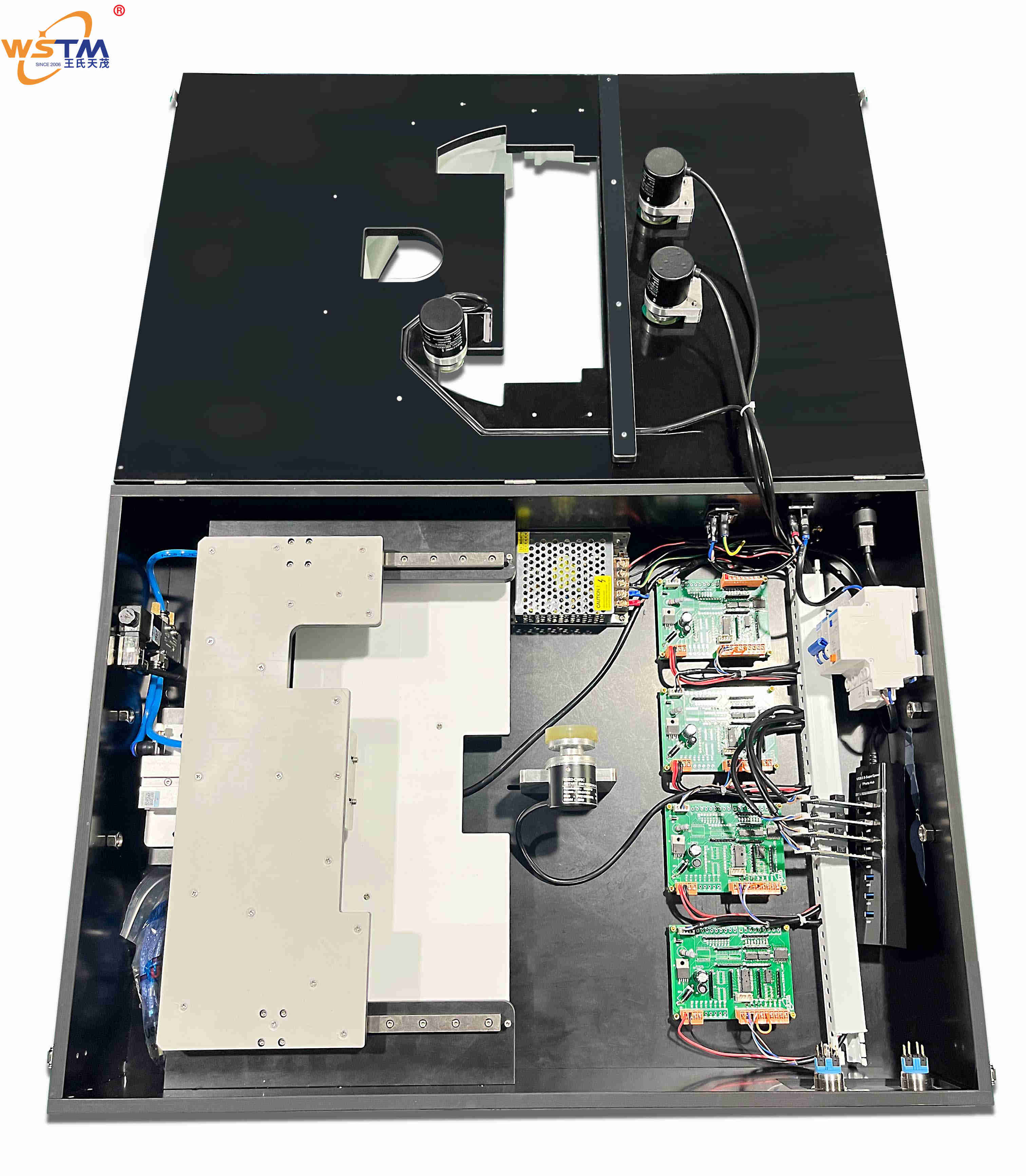

 描述： 采用STM32等高性能单片机作为核心控制单元，实现对测试流程的精确编程控制。系统能够自动接收传感器数据、控制执行器（如气动夹具、驱动电机）、并根据预设的测试程序自动进行判断和处理，全程无需人工干预。

 效益： 消除人工操作误差，测试重复性100%；单台整机测试时间从人工5分钟缩短至1分钟内。

功能2：辅助轮综合性能测试

 描述： 治具通过精密气动夹具和旋转驱动机构，检测扫地机器人辅助轮的以下性能：

 转动自由度：辅助轮是否能够灵活转向，有无卡滞；

 耐用性：模拟长时间运行后的磨损情况；

 接触稳定性：辅助轮与地面的接触压力是否均匀，有无悬空。

 效益： 确保辅助轮转向灵活、接触可靠，避免因辅助轮故障导致的机器走偏、原地打转。

功能3：滚轮（主刷轮）性能测试

 描述： 治具可模拟不同地面环境（硬地板、地毯等），评估滚轮的以下性能：

 转动性能：滚轮在不同负载下的转速稳定性；

 清扫效果：通过传感器检测滚刷与地面的接触压力和转速变化，间接评估清扫效率；

 耐久性：连续运行测试，检测滚轮轴承、皮带等部件的寿命。

 效益： 确保滚轮在各种地面条件下都能稳定转动、高效清扫，避免因滚轮故障导致的清扫不干净、异响。

功能4：减速器性能测试

 描述： 对扫地机器人内部减速器进行专项测试：

 减速比验证：通过编码器测量输入轴与输出轴的转速比，是否与设计值一致；

 扭矩输出：测量减速器在不同负载下的输出扭矩，评估动力传递效率；

 噪音与振动：通过麦克风和加速度传感器检测减速器运行时的异响和异常振动。

 效益： 确保减速器能够有效调节滚轮速度，提供稳定高效的动力输出，避免因减速器故障导致的机器无力、过坎困难。

功能5：自动化数据记录与分析

 描述： 测试过程中收集的所有数据（辅助轮转动角度、滚轮转速、减速器输出扭矩等）均通过单片机系统进行实时分析，并与预设标准（上限/下限）比对，自动生成测试报告。数据可通过以太网/RS485上传至MES系统。

 效益： 实现测试结果的量化判定和全流程追溯，满足大客户数字化质量管理要求。

功能6：人机交互界面，操作便捷

 描述： 治具配备触摸屏，实时显示测试进度、各项参数实测值、判定结果。操作员可轻松设置测试参数（如不同机型的合格阈值）、查看历史测试数据、导出报表。

 效益： 降低操作员培训成本，新员工10分钟即可掌握操作；支持多配方存储，快速换型。

功能7：可扩展性设计，兼容多机型

 描述： 治具在软件和硬件上采用模块化设计：

 硬件：辅助轮夹具、滚轮驱动接口、减速器连接工装均可快速更换；

 软件：测试程序支持存储100种以上机型的测试参数，换型时一键调用。

 效益： 一套治具可适配不同型号的扫地机器人，未来还可添加新的测试项目（如边刷测试、传感器测试），降低工装投入成本。

 三、技术亮点/独特卖点



亮点1：三合一综合测试，一次性完成核心部件验证

行业内多数测试治具只针对单个部件（如仅测滚轮或仅测辅助轮）。我们的治具将辅助轮、滚轮、减速器三项测试集成于一体，操作员只需放置整机、插线一次，系统自动完成全部测试，效率提升3倍以上。

亮点2：模拟真实地面环境，测试结果更贴近实际

滚轮测试模块可配置不同材质的测试面板（如硬质亚克力模拟硬地板、短毛地毯模拟家居环境），通过气缸自动切换，评估滚轮在不同地面条件下的转速稳定性和清扫效果。

亮点3：减速器扭矩量化测试，精准评估动力性能

采用高精度扭矩传感器，直接测量减速器输出轴的扭矩值，与设计标准比对。相比仅测转速或电流，扭矩测试更能反映减速器内部齿轮啮合、润滑状态等真实性能。

亮点4：辅助轮转动自由度量化检测

通过编码器测量辅助轮在受到侧向力时的转动角度和回正能力，量化评估其灵活性。可发现辅助轮轴承卡滞、橡胶轮变形等隐性问题。

亮点5：与产测上位机系统无缝对接

治具内置的单片机程序支持与客户产测上位机系统通讯（RS485/以太网），可接收测试指令、回传测试数据，实现整线自动化联控。

亮点6：王氏天茂工装夹具一站式定制能力

作为工装夹具厂家，我们不仅提供整机0位测试治具，还可配套提供扫地机器人主板测试治具、基站测试治具等全系列产品，助客户实现测试线的一站式采购。

 四、和竞争对手相比的优势

对比维度	王氏天茂WSTM解决方案	市场普通方案 （人工逐项测试/单功能治具）
测试覆盖	辅助轮+滚轮+减速器三合一，一次性完成	仅测单项或人工逐项检查，易漏测
测试效率	全自动，单台约60秒	人工操作，需3-5分钟
辅助轮测试	转动自由度量化检测（编码器+侧向力）	人工转动感觉，主观性强
滚轮测试	模拟不同地面（硬地板/地毯），量化转速稳定性	仅空转测试，不模拟负载
减速器测试	扭矩传感器量化测量，评估动力效率	无或仅测转速，无法评估扭矩
数据追溯	自动上传MES，含所有测试参数	人工记录或无数据，无法追溯
换型能力	模块化工装+配方管理，10分钟换型	需重新设计治具，周期长
客户案例	立讯精密、美的等头部客户已验证	多为小型工厂，缺乏背书
品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式，售后无保障

 五、产品规格/技术参数



项目	详细参数
设备名称	整机主机0位测试治具
型号	WSTM-ZERO-POS系列
测试对象	扫地机器人整机（辅助轮、滚轮、减速器）
测试项目	辅助轮转动自由度/接触稳定性、滚轮转速/地面适应性、减速器减速比/输出扭矩
控制核心	STM32单片机（可定制Arduino等）
辅助轮测试	编码器测转动角度（精度±0.5°），气动侧向力加载（0-50N可调）
滚轮测试	转速测量（精度±1rpm），测试面板：硬质亚克力/短毛地毯（可切换）
减速器测试	扭矩传感器（量程0-5Nm，精度±1%），编码器测速
数据接口	以太网 / RS485，支持MES上传
显示方式	触摸屏（7寸），实时显示测试数据和结果
配方存储	支持100种以上机型参数
工作电压	AC 220V 50Hz
工作气压	0.4 ~ 0.6 Mpa（用于气动夹具）
外形尺寸	按整机尺寸定制（典型：600×500×400mm）
重量	约40-60 KG



购买/获取方式：

 价格： 根据测试项目、传感器配置、是否带扭矩测量等报价，请联系销售工程师获取详细方案。

 购买渠道： 深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

 试用/演示： 欢迎寄送扫地机器人整机样品至我司实验室，免费进行0位测试验证并出具报告。

 六、服务对象/使用场景/案例分享

服务对象：

1. 扫地机器人整机厂（如立讯精密、追觅、杉川等）的产线终检工站。

2. 扫地机器人售后维修中心（用于返修品的全面检测）。

3. 扫地机器人研发实验室（用于新机型0位标定与性能验证）。

使用场景：

1. 产线最终测试（FVT）： 整机组装完成后，进行0位综合测试，确保辅助轮、滚轮、减速器全部合格。

2. 售后维修检测： 对返修机器进行全面检测，快速定位是辅助轮、滚轮还是减速器故障。

3. 研发阶段验证： 新机型试产时，用治具测试0位一致性，优化装配工艺。

4. 供应商质量改善： 定期抽检整机，用量化数据评估辅助轮、滚轮、减速器等外购件的质量稳定性。

5. 老化前筛选： 在整机老化测试前快速筛选0位不准的机器，节省老化空间和时间。

案例研究：

背景： 某知名扫地机器人客户（立讯精密）在量产中发现，部分整机出现“走偏”和“过坎无力”的客诉，单月客诉率约0.8%。经排查，分别是辅助轮转动卡滞和减速器输出扭矩不足导致。但产线原有测试仅靠人工转动感觉和空转听音，无法量化发现这些问题。

方案： 引入王氏天茂定制的整机0位测试治具，在产线终检工站增加自动化测试，量化检测辅助轮转动角度、减速器输出扭矩、滚轮在不同地面下的转速稳定性。

成果： 上线后，成功拦截了辅助轮卡滞批次和减速器扭矩不足批次，“走偏”和“过坎无力”客诉下降95%。客户生产总监评价：“以前我们只能靠老师傅的经验，现在有了量化数据，0位准不准一目了然。王氏天茂测试治具真正帮我们把住了出厂最后一道关。 ”

 七、用户价值

 受益1：杜绝行走跑偏客诉 —— 100%拦截辅助轮转动卡滞、接触不良的整机，确保机器行走笔直。

 受益2：消除清扫不干净客诉 —— 通过滚轮地面适应性测试，确保滚轮在不同地面下转速稳定、清扫高效。

 受益3：预防过坎无力问题 —— 减速器扭矩量化测试，确保动力输出达标，过坎顺畅。

 受益4：提升产线效率 —— 三合一全自动测试，单台仅需60秒，比人工快3倍以上。

 受益5：降低返修成本 —— 在出厂前发现0位不准的机器，避免流入市场后产生高额售后成本。

 受益6：满足大客户审核 —— 立讯精密、美的等客户要求供应商具备整机0位量化测试能力，该治具是验厂必备。

 受益7：数据驱动工艺改善 —— 长期积累的辅助轮转动角度、减速器扭矩数据，可帮助分析装配工艺波动、零部件批次一致性。

综合受益：

作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具凭借20年行业经验，为您提供“交钥匙”式整机0位测试解决方案。从王氏天茂工装夹具到王氏天茂测试治具，再到王氏天茂过炉载具，我们一站式满足您的工装需求，助您的扫地机器人产品在行走清扫核心性能上达到行业领先水平。
