一、产品概述

简介：

扫地机器人功能日益复杂，传感器多达十余种，清扫、拖洗、回充、避障等场景交织。传统人工测试效率低、覆盖不全、难以量化，且无法模拟真实家庭中的门洞限高、地毯抬升、过坎脱困等复杂工况。

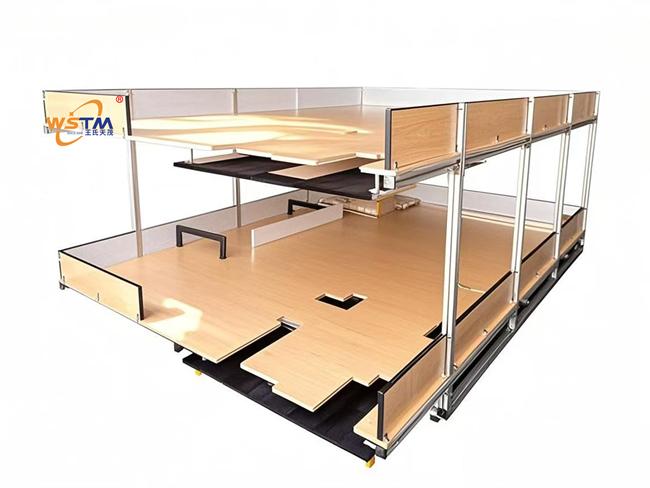

[产品名称：WSTM-主机跑机（跑床）测试台]是一款专为[扫地机器人整机厂、研发实验室及产线质检] 设计的[标准化、自动化整机功能测试平台]。旨在通过[模块化跑床设计 + 预设障碍物/地形 + 算法接口调用]，一次性完成对[RGBD、碰撞、超声波、线激光、光流、地检、边刷/滚筒抬升&外扩、轮胎传感器等全部模块]以及[回充、清扫、拖洗、集尘、延边、过坎、悬崖、避障、过毯等全场景]的功能验证，自动输出测试报告，大幅提升测试效率与覆盖率。

产品定位：增值产品 / 研发测试及产线抽检关键设备

盈利模式：直供 + ODM/OEM 非标定制（已服务安克、立讯精密、杉川、追觅等客户）

二、核心功能

功能1：全传感器模块自动化触发与验证

· 描述：测试台通过预设的物理环境（如黑白板悬崖、碰撞三角块、超声波地毯、线激光窄道、光流纹理等）自动触发扫地机器人上的每一个传感器，系统通过采集主机反馈信号或算法返回值判定是否正常。

o RGBD：通过门洞检测，验证深度相机对限高的识别；

o 碰撞（前/左/右）：通过三处三角木块，验证碰撞开关触发及回退逻辑；

o 超声波：上地毯区域自动触发超声，验证滚筒抬升/下降；

o 线激光：窄道区域触发沿边或避障；

o 光流：过窄道时触发光流算法，验证定位补偿；

o 地检（悬崖）：跑床起始区设置黑白板高度差，验证下视传感器；

o 边刷/滚筒抬升 & 外扩：通过地毯材质变化及直角清洁区触发；

o 轮胎传感器：过35mm高坎时验证轮胎越障及抬升。

· 效益：一次跑机即可覆盖所有传感器，避免人工逐项测试遗漏；自动记录每个传感器的触发时间及返回值，便于问题定位。

功能2：全场景功能流程自动化验证

· 描述：测试台按照预设的“跑床规划”自动引导扫地机器人完成一整套动作序列，系统自动判定每个场景是否成功：

o 悬崖检测：起始区下视检测黑白板；

o 过毯 & 滚筒抬升：上地毯 → 超声触发 → 滚筒抬升 → 下地毯 → 滚筒下降；

o 碰撞 & 回退 & 延边：左碰撞 → 旋转 → 正面碰撞 → 回退 → 右碰撞 → 延边直行；

o 过坎（21mm）：正常越障，触发滚刷/边刷升降；

o 过坎（35mm）：触发轮胎抬升，验证脱困；

o 直角清洁 & 边刷外扩：过坎后直角区域触发边刷外扩；

o 窄道 & 光流算法：过窄道触发光流，验证定位稳定性；

o 门洞检测（RGBD）：分别通过84mm和114mm门洞，验证限高算法是否返回“不通行”；

o 回充测试：最终回到充电座，验证红外/激光回充成功率。

· 效益：完整复现用户家庭中的典型场景序列，确保整机在真实使用中逻辑正确；产测时可一键跑完，直接输出PASS/NG。

功能3：模块化可定制跑床结构

· 描述：跑床主体尺寸3080×2190mm，四周挡板高180mm，内壁粘贴EVA白色泡棉（防撞降噪）。所有功能模块均为独立可更换设计：

o 门洞：两个，内高分别为114mm和84mm，内宽400mm，可调节高度；

o 地毯：两个，材质可选无毛（T2071参考）或长毛（T2070参考），尺寸可定制；

o 过坎条：两个，高度21mm和35mm，宽5cm，材质软胶或木质（不伤机器）；

o 碰撞三角块：左前方堆叠两个，右后方一个；

o 窄道：宽度可调（依据光流触发需求）；

o 回充座区：预留标准充电座位置及电源接口。

· 效益：可根据不同机型、不同测试标准快速调整跑床布局；同一跑床可兼容多款产品，降低测试工装投入。

功能4：算法接口开放，支持产测调用

· 描述：针对RGBD门洞检测、光流窄道算法等需要调用主机算法库的测试项，我们提供标准API接口。产测软件可通过串口/网络向主机发送指令，获取算法返回值（如门洞高度识别结果、光流置信度），并自动与预设阈值比对。

· 效益：实现“黑盒”功能测试向“白盒”算法验证的升级，不仅能判断“是否通行”，还能验证“识别高度是否准确”，深度把控核心算法质量。

功能5：数据自动记录与MES上传

· 描述：整个跑机过程中的所有传感器触发事件、场景完成情况、算法返回值、时间戳等数据，自动保存并上传至客户MES系统。支持生成详细的测试报告，标注失败项及发生时间点。

· 效益：满足安克、立讯精密等大客户的数字化追溯要求；研发阶段可分析失败模式，产线阶段可快速拦截不良品。

三、技术亮点/独特卖点

亮点1：行业首创的“全场景时序自动跑机”

不同于市场上简单的障碍物摆放或人工遥控测试，我们的跑床内置了一套完整的测试时序逻辑。扫地机器人放入后，按照“悬崖检测 → 上地毯 → 碰撞 → 过坎 → 窄道 → 门洞 → 回充”的固定序列自动运行，系统实时监听主机状态，实现无人值守的自动化全检。

亮点2：双门洞双地毯双过坎，覆盖主流家庭环境

真实家庭中有不同高度的门槛、不同材质的地毯、不同高度的家具底部。我们的跑床标配两种门洞高度（84mm/114mm）、两种地毯（长毛/无毛）、两种过坎高度（21mm/35mm），一次性覆盖低矮沙发、阳台门槛、厚地毯等典型场景，无需更换工装。

亮点3：防撞降噪设计，保护主机

跑床四周挡板内部粘贴EVA白色泡棉，避免主机碰撞时刮伤外观件；过坎条采用软胶材质，保护轮胎及底盘。所有与主机接触的部件均经过倒角或圆滑处理，适合长时间重复测试。

亮点4：算法级验证能力

不仅停留在“是否触发”层面，还通过API接口获取算法内部状态。例如门洞检测时，可读取RGBD输出的门洞高度数值，与真实高度比对，验证算法精度；光流窄道时可读取光流置信度，评估定位稳定性。这是普通功能测试台无法做到的。

四、和竞争对手相比的优势

对比维度	王氏天茂 WSTM 解决方案	市场普通方案（简易跑台/人工测试）
测试覆盖	全模块+全场景，一次跑机覆盖所有传感器及功能	仅测试行走或简单避障，覆盖不足20%
自动化程度	全自动时序跑机，无人值守，自动判定	人工遥控或半自动，依赖操作员判断
算法验证	API接口调用，可验证RGBD高度、光流置信度等	无法验证算法内部，仅黑盒观察行为
环境模拟	双门洞、双地毯、双过坎、窄道、碰撞块等，高度贴近真实	简单木板/纸箱搭建，不标准
数据追溯	自动上传MES，含事件时间戳及算法返回值	无数据或人工记录，无法追溯
防撞保护	EVA泡棉+软胶过坎，不伤主机	硬质材料，易刮伤外观或损坏传感器
客户案例	安克、立讯精密、杉川、追觅等已验证	多为小型工厂，缺乏头部客户背书
资质服务	国家高企，ISO三体系，20年行业经验	小作坊式，售后响应慢

五、产品规格/技术参数

项目	详细参数
设备名称	主机跑机（跑床）测试台
型号	WSTM-RUNTEST-ROBOT系列
跑床外尺寸	长3080mm × 宽2190mm × 挡板高180mm
适用主机最大尺寸	长340mm × 宽323mm × 高99mm
跑床材质	高强度铝合金框架 + 防静电亚克力底板 + EVA泡棉围挡
门洞数量/尺寸	2个，内高114mm/84mm，内宽400mm（高度可微调）
地毯数量/材质	2块，分别参考T2071（无毛）和T2070（长毛），尺寸按需定制
过坎条数量/尺寸	2个，高21mm/35mm，宽5cm，长≥400mm，材质软胶/木质
碰撞三角块	左前堆叠2个，右后1个（尺寸按主机碰撞传感器位置定制）
窄道宽度	可调（典型350-400mm）
回充座位置	预留标准充电座安装位（带电源接口）
控制方式	PC工控机 + 自主研发测试软件
数据接口	RS485 / 以太网，支持MES上传
算法接口	串口/网络API，支持RGBD、光流等算法返回值读取
电源	AC 220V 50Hz，最大功率500W
重量	约200-300 KG（含所有模块）

购买/获取方式：

· 价格：根据跑床尺寸、模块数量、算法接口开发工作量等报价，请联系销售工程师获取详细方案及报价。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供场地规划建议）。

· 试用/演示：欢迎客户寄送样机至我司实验室，使用标准跑床进行全功能测试演示。

六、服务对象/使用场景/案例分享

服务对象：

1. 扫地机器人品牌商（如安克、追觅、杉川等）的研发实验室及产线质检部门。

2. 扫地机器人ODM/OEM代工厂（如立讯精密等）的整机测试线。

3. 扫地机器人核心算法供应商（用于算法验证）。

使用场景：

1. 研发版本验证：新固件发布前，在跑床上跑一遍全场景，快速验证传感器驱动及算法逻辑是否正常。

2. 产线抽检：每批次随机抽取若干台整机，上跑床进行全功能测试，确保量产一致性。

3. 客退品分析：将客诉整机放上跑床，复现故障场景，快速定位是硬件还是软件问题。

4. 供应商来料验证：对核心传感器模组（如RGBD、激光雷达）进行整机级别的功能验证。

5. 算法迭代测试：新算法开发过程中，用跑床的标准化场景进行回归测试，量化算法改进效果。

案例研究：

背景：某知名扫地机器人客户（安克）在研发一款带RGBD避障的新机型时，发现部分样机在低矮门洞（85mm）下无法正确识别，导致卡住。但研发团队无法快速复现该问题，因为家庭环境千差万别。

方案：引入王氏天茂定制的跑床测试台，配置84mm和114mm两个标准门洞，并通过API接口实时读取RGBD算法输出的门洞高度值。

成果：研发团队在跑床上批量测试样机，发现门洞高度识别误差超过±5mm的样机比例达15%。通过算法优化后，误差降低至±2mm以内，所有样机均能正确判定“不通行”并退回。该跑床现已纳入安克的每日固件回归测试流程，客户评价：“WSTM的跑床让我们有了一个可复现、可量化的‘家庭模拟考场’，算法迭代效率提升了3倍。”

七、用户价值

· 受益1：提升测试效率—— 全自动跑机，单台测试时间从人工1小时缩短至10分钟，且可无人值守夜间跑测。

· 受益2：增强测试覆盖率—— 一次性覆盖所有传感器及场景，避免人工遗漏，降低市场召回风险。

· 受益3：量化算法质量—— 通过API接口获取算法内部数值，从“定性”到“定量”评估算法性能。

· 受益4：降低测试工装成本—— 一个跑床兼容多款机型（通过更换模块），无需为每款产品单独搭建测试环境。

· 受益5：满足大客户审核—— 安克、立讯等客户要求供应商具备标准化整机测试能力，该跑床是验厂时的关键技术资产。

综合受益：

王氏天茂（WSTM）的主机跑机测试台，将扫地机器人的功能测试从“人工随机抽测”升级为标准化、自动化、全场景覆盖的智能测试平台。凭借20年工装治具经验及头部客户（安克、立讯精密、杉川、追觅）的成功落地案例，我们为您提供“交钥匙”式定制方案，助您的扫地机器人产品在出厂前通过最严苛的“全科考试”，赢得市场口碑。
