一、产品概述

简介：

在电子产品组装过程中，许多部件需要经过压合工序：如PCBA与外壳的扣合、FPC排线与连接器的压接、屏蔽盖的安装、电池与胶框的贴合等。传统手工压合存在压力不均、定位偏移、损伤产品等问题。而大型自动化设备成本高、换线慢，不适合小批量多品种生产。

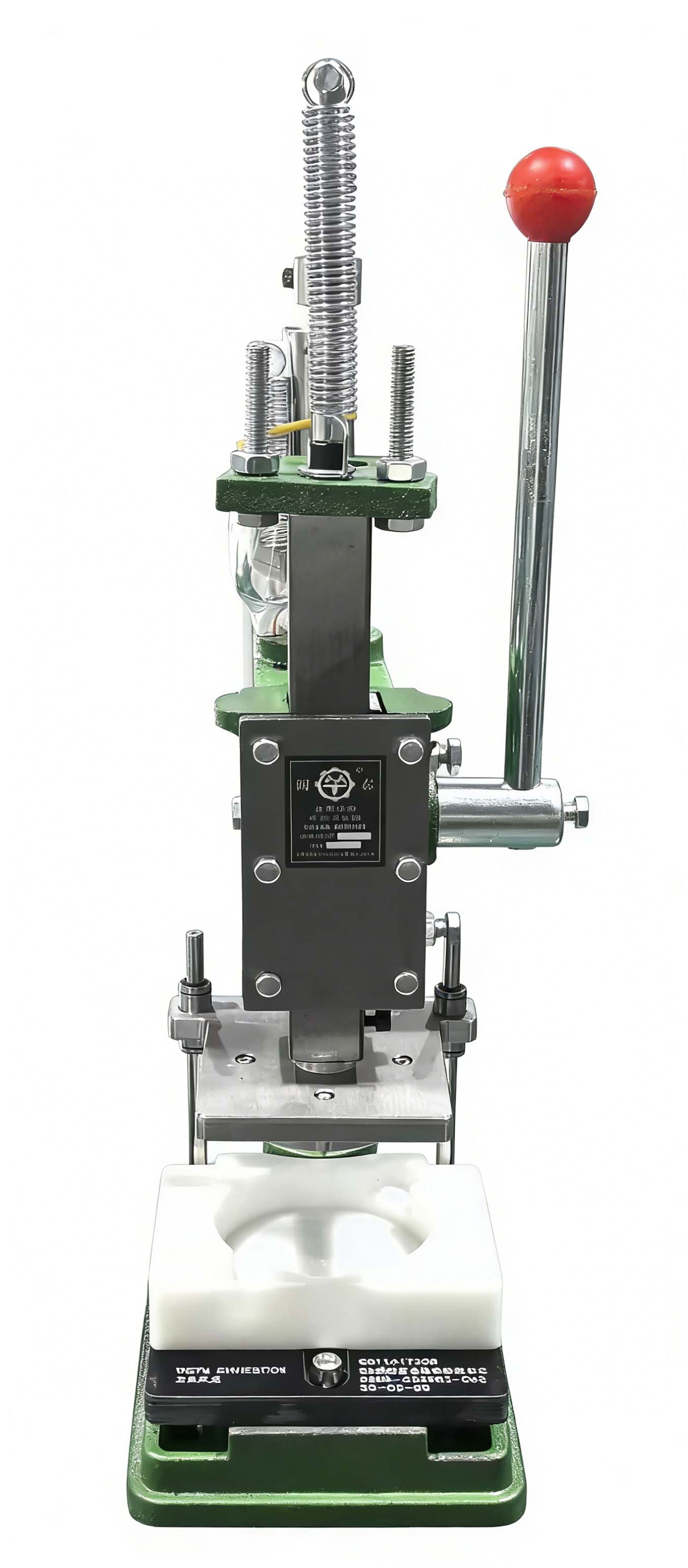

[产品名称：手动压合工装夹具]是一款专为[电子产品组装线、维修站、研发打样车间] 设计的[手动压力机式压合装配工装]。采用手憋机（手动压力机）作为压合动力，提供稳定可控的下压力；定位夹具采用特氟龙（PTFE）材料，经3D建模精密加工，与产品外形完美贴合。操作员将待压合部件放入夹具定位槽后，拉动手压机手柄即可完成压合，压力均匀、位置准确、不损伤产品表面。

产品定位：增值产品 / 产线装配工装

盈利模式：直供 + ODM/OEM 非标定制

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。



二、核心功能

功能1：手憋机（手动压力机）提供稳定压合力

描述：夹具集成手憋机（手动压力机），通过杠杆原理产生下压力，压力范围0-500kg可调（根据型号）。操作员拉动手柄即可完成压合，压合行程和速度可控。

效益：相比纯手工按压，压力稳定可重复，避免压合不到位或过压损坏；无需外接气源/电源，即装即用。

功能2：特氟龙定位夹具，防粘防损伤

描述：定位夹具主体采用特氟龙（PTFE）材料加工而成，具有极低的表面摩擦系数（0.05-0.10）和优异的耐高温、耐腐蚀性能。与产品接触时不会产生刮擦痕迹，且散热膏、胶水等不易粘连。

效益：保护产品外观，尤其适用于已贴装元器件的PCBA或表面喷漆/电镀件；减少清洁夹具频率，提升效率。

功能3：3D建模仿形定位，贴合度100%

描述：根据客户提供的产品3D模型（STEP/IGS格式），采用3D建模设计定位型腔，通过CNC精密加工成型。定位面与产品外形轮廓高度吻合，间隙控制在0.05mm以内。

效益：确保产品放入后自动对中，无需人工调整；压合时受力均匀，避免因定位偏差导致的压合偏移。

功能4：下压头可更换，适配多种压合需求

描述：压头采用模块化快换设计，可根据压合部位（如连接器、屏蔽盖、电池）更换不同形状的压头（平面、凹面、仿形）。压头材质也可选特氟龙、硅胶、POM等。

效益：一套夹具可兼容多种压合工序，换型时间不超过5分钟。

功能5：压力限位与行程调节

描述：手憋机配备限位螺母，可精确控制下压停止位置，避免过压。同时可调节手柄起始角度，适应不同产品高度。

效益：适应不同厚度产品的压合需求，保证压合深度一致性。

功能6：防静电设计（可选）

描述：特氟龙材料本身具有较好的绝缘性，如需防静电，可在夹具表面喷涂防静电涂层或嵌入接地铜片，表面电阻10?-10?Ω。

效益：适用于对ESD敏感的电子元件（如IC、MOS管）压合场景。

功能7：底座扩展孔位，便于固定

描述：夹具底座预留M8/M10安装孔，可固定于工作台面或流水线支架上，防止压合时晃动。

效益：提升操作稳定性，尤其适合批量生产。

三、技术亮点/独特卖点

亮点1：特氟龙材质+3D仿形，无损压合

传统金属或亚克力夹具容易刮伤产品表面。特氟龙材质自润滑、不粘胶、硬度适中，配合3D建模仿形定位，实现“软接触、精定位”，特别适合精密电子产品的压合装配。

亮点2：手动压力机驱动，无需能源

无需压缩空气或电力，手憋机通过人力杠杆产生压力，维护成本为零，适合产线任意工位部署。压力输出平稳，不会出现气动压机的冲击感。

亮点3：模块化压头，一机多用

通过更换压头和定位底座，同一台夹具可完成连接器压接、屏蔽盖扣合、电池粘贴、胶框压合等多种工序，大幅降低工装投入成本。

亮点4：压力行程可视可调

限位螺母和刻度尺使操作员能够直观设定压合深度，新手也能快速掌握，保证批量生产的一致性。

亮点5：快速定制周期

收到客户3D模型后，7天内完成3D建模、CNC加工和组装交付，满足紧急项目需求。

亮点6：王氏天茂工装夹具一站式配套

作为工装夹具厂家，我们不仅提供手动压合工装，还可配套提供过锡炉载具、测试治具、涂覆工装等全系列产品。

四、和竞争对手相比的优势

序号	对比维度	王氏天茂WSTM解决方案	市场普通方案 （简易手工压块/通用压床）
1	定位方式	3D建模仿形定位，间隙≤0.05mm，自动对中	简易挡块或目视定位，偏差大
2	夹具材质	特氟龙（PTFE），防粘、防刮、耐腐蚀	普通亚克力/电木/金属，易刮伤产品
3	压合动力	手憋机（手动压力机），压力稳定可调	纯手工按压或锤击，压力不均
4	压头更换	模块化快换，5分钟切换	固定压头，无法更换
5	压力调节	限位螺母+行程调节，可视化	无调节或靠手感
6	防静电	可选防静电涂层/接地	通常无
7	适用场景	精密电子压合（连接器、屏蔽盖、电池）	粗糙机械压合
8	定制周期	7天（提供3D模型后）	15-30天
9	客户案例	立讯精密、美的等头部客户已验证	多为小型工厂
10	品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式



五、产品规格/技术参数

序号	项目	详细参数
1	设备名称	手动压合工装夹具
2	型号	WSTM-MANUAL-PRESS系列
3	压合动力	手憋机（手动压力机），杠杆式
4	最大压力	标配200kg（可选50kg/500kg）
5	压合行程	0-80mm（可调）
6	工作台面尺寸	200×150mm（可定制）
7	定位夹具材质	特氟龙（PTFE），白色/黑色可选
8	定位精度	±0.05mm（基于3D建模）
9	压头材质	特氟龙/硅胶/POM/不锈钢（可选）
10	压头更换方式	螺纹快换或磁吸快换
11	防静电选项	表面电阻10?-10?Ω（涂层或接地）
12	底座固定	预留M8/M10安装孔
13	外形尺寸	按产品尺寸定制（典型：300×250×450mm）
14	重量	约15-25 KG



购买/获取方式：

价格：根据压合力、定位夹具尺寸、压头数量等配置报价，请联系销售工程师获取详细方案。

购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

试用/演示：欢迎寄送产品样品及3D图纸，免费进行压合方案设计验证。

六、服务对象/使用场景/案例分享

服务对象：

1. 消费电子组装厂：手机、平板、智能手表等产品的内部组件压合。

2. 汽车电子工厂：ECU控制器、传感器外壳压合。

3. 医疗器械组装：精密塑料件与电路板的压合。

4. SMT后段生产线：屏蔽盖压合、连接器压接、电池粘贴。

使用场景：

1. FPC排线连接器压接：将FPC排线压入ZIF连接器，确保接触可靠。

2. 屏蔽盖压合：将金属屏蔽盖扣合到PCBA上，固定且接地。

3. 电池/胶框贴合：将电池或塑胶框通过双面胶压合到外壳上。

4. PCBA与外壳装配：将PCBA压入外壳卡槽，使卡扣到位。

5. 散热片压合：将散热片通过导热胶压合到功率器件上。

案例研究：

背景：某知名汽车电子客户（立讯精密）在生产车载摄像头模组时，需要将FPC排线压入0.5mm间距的连接器。手工按压容易导致排线歪斜、接触不良，不良率高达3%。

方案：引入王氏天茂定制的手动压合工装夹具，定位夹具采用特氟龙材料经3D建模加工，与模组外壳完美贴合；压头设计为与排线宽度匹配的扁平特氟龙头，手憋机提供稳定下压力。

成果：压合后连接器接触不良率降至0.1%以下，操作效率提升4倍。客户工艺工程师评价：“特氟龙夹具不伤产品，手憋机压力可控，完美解决了我们的压合痛点。王氏天茂工装夹具专业可靠。”

七、用户价值

受益1：保护产品外观—— 特氟龙材质防刮擦，适合已贴片或喷漆产品。

受益2：提升压合一致性—— 手憋机提供稳定压力，消除人工差异。

受益3：降低不良率—— 3D仿形定位确保压合位置准确，减少偏移和卡扣损坏。

受益4：快速换型—— 模块化压头和定位底座，一套夹具兼容多种产品。

受益5：无需能源—— 纯手动操作，任何工位都可部署。

受益6：节省工装成本—— 相比自动化压机，投入成本降低70%以上。

受益7：满足防静电要求—— 可选防静电涂层，保护敏感元件。

综合受益：

作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具凭借20年行业经验，为您提供“交钥匙”式手动压合工装解决方案。从王氏天茂工装夹具到王氏天茂测试治具，再到王氏天茂过炉载具，我们一站式满足您的工装需求，助您在精密装配环节实现高品质、低成本的手动压合作业。
