一、工装治具&夹具产品概述

1．治具简介

在电子制造（EMS）与 OEM 产线中，PCBA 功能测试往往是产能瓶颈。传统单工位治具一次仅测一片，操作员有效作业时间不足 60%。在人力成本上涨、交期压缩的背景下，提升测试吞吐量、降低占地与人力成本成为工厂核心需求。

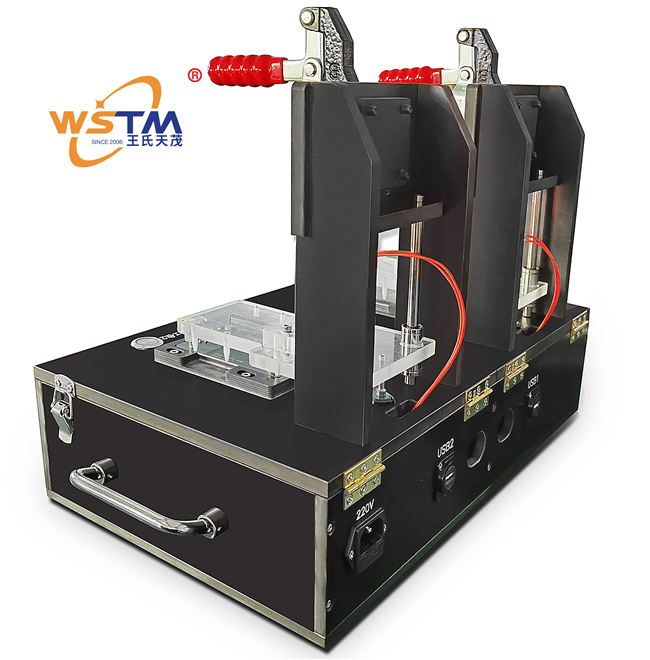

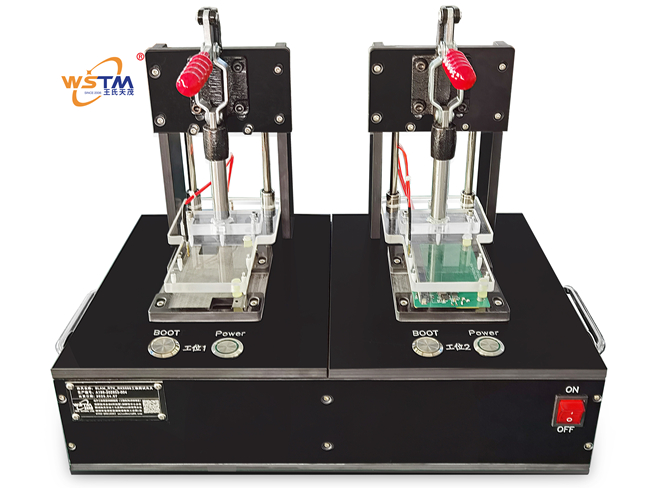

本产品由深圳市王氏天茂科技有限公司研发，是双路（双工位）PCBA 功能测试治具。采用黑色钣金底盒，左右对称两套独立工位，各配 10mm 电木板、防静电玻纤载板、防静电电木压板与 105E 快速夹，独立压合控制。信号经华荣探针转接至面板端子，纯硬件结构、无上位机 / 下位机，操作员可左右交替放取板，实现 “测试零等待”，最大化仪器利用率。

2．产品定位

核心产品 / 高性价比双工位通用型 FCT 手动测试解决方案

3．盈利模式

直供 + ODM/OEM 定制（支持按 PCBA 外形与测试点定制载板、探针布局）



二、工装治具&夹具核心功能

1. 功能 1：双工位独立并行测试架构

描述：一台设备集成左右两套完全独立工位，各含快速夹、载板、压板、探针与接线端子，互不干扰。可单边测试、双边同步测试，操作员一侧测试时，另一侧可装夹下一片 PCBA。

效益：一台顶两台，产能接近翻倍；消除仪器空闲等待，同等人力下小时产能（UPH）提升80% 以上；成本与占地远低于两台单工位，投入产出比极高。

2. 功能 2：通用 PCBA 功能一站式手动测试

描述：各工位按原理图将电源、信号、接口、按键、传感器等通过华荣探针引出至面板端子，外接电源、万用表、示波器、负载等，可完成：

(1) 电源测试：电压、电流、纹波、上电时序

(2) 数字逻辑：IO 电平、复位、时钟

(3) 模拟信号：运放增益、ADC 精度

(4) 通信接口：UART/I2C/SPI/RS485/CAN

(5) 驱动能力：继电器、蜂鸣器、LED、电机 PWM

(6) 按键开关：通断、拨码校验

(7) 保护功能：过流、过压、短路保护

·     效益：简化多仪表接线为 “放板 - 压合 - 读数 - 取板”；一人管两片，人力成本降低40%，单位面积产值翻倍。

3. 功能 3：华荣探针高寿命低阻抗信号转接

描述：全工位采用华荣探针，按测试点类型匹配尖头 / 锯齿头 / 圆头 / 爪头，双工位合计 100–300 支，针套精密、弹力稳定。

效益：低阻抗、寿命≥10 万次，减少氧化、弹力疲劳导致的接触不良与 “假性不良” 误判，保障双工位长期稳定。

4. 功能 4：防静电与模块化快换设计

描述：载板为防静电玻纤板，压板为防静电电木，面板丝印清晰；换型号仅更换载板、压板，底盒与快速夹可复用。

效益：换型时间≤8 分钟（双工位同步更换）；防静电保护降低静电击穿风险；主体复用，单型号边际成本大幅下降。



三、本工装治具&夹具的技术亮点｜独特卖点

1. 亮点 1：一台抵两台，高效双工位设计

一套设备双倍产能，节省 **50%** 硬件成本与产线空间，小空间高产出。

2. 亮点 2：独立控制、互不干扰

左右工位电气隔离、快速夹独立，一边测试不影响另一边装夹 / 换型。

3. 亮点 3：纯硬件免软件，超高稳定可靠

无软件、无宕机、无兼容问题，长期高负荷产线稳定运行。

4. 亮点 4：工业级耐久 + 易维护

钣金 + 电木板坚固耐用；华荣探针快换设计，单支更换无需拆针板，维护时间缩短70%。



四、本工装治具&夹具和竞争对手相比的优势



对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
测试效率	双工位并行，一人两片，产能近翻倍	单工位，等待久、效率低
设备成本	一台双倍产出，成本降 50%	需两台才达同等产能
占地面积	紧凑双工位，省空间	两台占地翻倍
探针品质	华荣探针，≥10 万次寿命，低阻抗	杂牌探针，易接触不良
静电防护	标配防静电载板 + 压板	普通材料，ESD 风险高
换型便捷	模块化快换，8 分钟内完成	固定结构，换型需拆整机
售后服务	源头 ODM，20 年工程师快速响应	贸易商，无维护保障



五、工装治具&夹具的产品规格｜技术参数



参数类别	详细规格
外形尺寸	非标定制（常规约 500mm×300mm×220mm）
结构组成	黑色烤漆钣金盒 + 10mm 电木板 ×2 + 防静电玻纤载板 ×2 + 防静电电木压板 ×2
压合机构	105E 快速夹 ×2（独立控制、行程可调、自锁）
测试工位	双工位（独立，可同步 / 单独使用）
探针品牌	华荣探针，合计 100–300 支
探针寿命	≥10 万次
接线方式	端子排 / 牛角 / 香蕉座 / DB9（各工位独立引出）
适用产品	电源板、控制板、驱动板、射频板、单片机板、传感器板等各类 PCBA
测试功能	电压 / 电流、波形、通信、按键、驱动、保护验证
安全防护	防静电结构、防夹手挡边、探针防护罩（选配）



六、购买 / 获取方式



项目	内容
价格模式	非标定制，按 Gerber、测试点、测试需求评估报价
购买渠道	电话 / 邮箱直供，技术评估后定制采购



七、服务对象 / 使用场景 / 案例分享

1．服务对象：电子制造 EMS/OEM 厂商（PCBA 功能 FVT 测试）

（1）使用场景

SMT 后功能终检。左工位放板测试→右工位同步装夹→交替取放→仪器几乎无等待。

（2）案例研究

华南某智能家居控制板代工厂，原两台单工位、两人操作，班产 800 片 / 人。导入 WSTM 双工位治具后，一人班产达 1500 片，效率提升 87.5%；静电损坏归零；稳定运行超 3 年。

2．服务对象 2：汽车电子 PCBA 批量测试

（1）使用场景

高温老化后功能复测，有限空间实现高吞吐。

（2）案例研究

华东某汽车电子一级供应商 BCM 模块日产 5000 片。双工位治具使单套小时产出 60 片→110 片，占地减少 35%，设备投资节省约 20 万元。



八、用户价值

1．一倍投入，双倍产出

成本、占地、能耗均降约50%，测试工位降本增效首选。

2．提升人机效率，降低用工依赖

一人管两片，等待时间归零，单人产出接近翻倍，缓解招工难、用工贵。

3．稳定可靠，维护简单

纯硬件无软件烦恼，探针与模块化设计易维护，资产长期复用。

综合受益

集手动便捷、快速夹高效、双工位创新于一体，是电子制造应对多品种、大批量、提产降本的理想方案。
