一、产品概述

简介：

塑料注塑成型后，产品与流道之间会残留水口（浇口）。传统人工使用剪钳、刀片去除水口，存在切口不平整、效率低、易损伤产品、工人手部疲劳等问题。尤其对于相机外壳、精密电子结构件等外观要求高的产品，人工剪水口难以保证一致性。

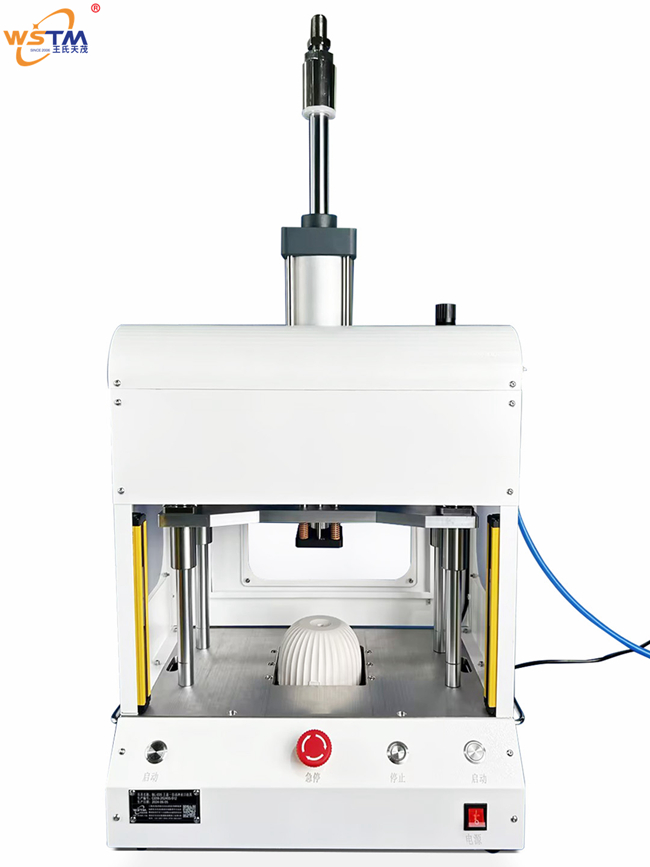

[产品名称：水口冲压非标定制自动化设备]是一款专为[注塑制品厂、相机/手机外壳生产商、精密塑料件供应商] 设计的[自动化水口冲切设备]。设备采用气动/液压冲压机构，配合精密冲切模具，可一次性将注塑件上的多个水口同时冲切去除。冲切力、行程、速度可调，冲切面平整，无毛刺。设备可根据产品形状、水口位置、大小非标定制冲切模具、定位夹具和PLC控制系统，支持单工位或多工位自动转盘，实现全自动上下料。设备可集成废料收集和CCD视觉检测（选配），确保冲切质量。

产品定位：核心产品 / 注塑后道关键设备

盈利模式：直供 + ODM/OEM 非标定制

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。



二、核心功能

功能1：精密气动/液压冲压机构

· 描述：设备采用气动冲压（经济型，适用于中小水口）或液压冲压（大吨位，适用于厚壁水口），冲压力范围50-5000kg可定制。冲压行程、速度可编程，通过PLC精确控制。

· 效益：冲切力稳定可调，适应不同材质（ABS、PC、PA、POM）和不同水口尺寸。

功能2：非标定制冲切模具

· 描述：根据注塑件的3D图纸和水口布局，设计仿形冲切模具。模具采用高硬度钢材（Cr12MoV或SKD11），刀刃间隙根据材料厚度优化，确保切口平整、无拉丝。模具可设计为多水口同时冲切或顺序冲切。

· 效益：一次性去除所有水口，效率比人工提升5-10倍；切口质量一致，无需二次修整。

功能3：自动定位与夹紧系统

· 描述：设备配备仿形定位块或气动夹紧装置，将注塑件精确固定在冲切位置，防止冲切时移位。定位精度±0.05mm。

· 效益：确保每次冲切位置准确，避免冲伤产品。

功能4：转盘式多工位自动上下料（可选）

· 描述：可选配转盘式工作台（2-8工位），操作员在一侧放置产品，转盘旋转至冲压工位自动冲切，完成后转出，另一侧取件。可配合振动盘实现全自动上料。

· 效益：大幅提升批量生产效率，一台设备可替代2-3名操作员。

功能5：废料自动收集与计数

· 描述：冲切产生的水口废料通过滑槽或吸料管道自动落入废料箱，并可根据需要计数冲切次数。

· 效益：保持工作台整洁，便于废料回收管理。

功能6：安全防护与光幕

· 描述：设备配置安全光幕和双手启动按钮，冲压区域有透明防护罩，防止操作员肢体进入危险区。

· 效益：保障人员安全，符合安全生产标准。

功能7：CCD视觉检测（选配）

· 描述：可在冲切后工位加装工业相机，检测水口是否冲切干净、产品有无损伤，自动剔除不良品。

· 效益：实现100%在线检测，避免不良品流入下一工序。



三、技术亮点/独特卖点

亮点1：非标定制能力强

根据产品形状（圆形、方形、异形）、水口数量（1-20个）、水口位置（侧面、顶部、底部），完全定制冲切模具和夹具，适应各种复杂注塑件。



亮点2：多水口同时冲切

一套模具可集成多个冲切工位，一次冲压动作去除所有水口，效率远高于人工逐一剪除。

亮点3：冲切面平整，无毛刺

精密加工的模具刃口，配合优化的冲切间隙，确保切口光滑，无需二次打磨。

亮点4：快速换型

对于多品种小批量生产，模具和定位块采用快换设计，15分钟内完成换型。

亮点5：可集成自动化产线

设备可与注塑机机械手、传送带联动，实现全自动取件、冲切、码放。

亮点6：王氏天茂工装治具一站式配套

作为测试治具厂家，我们同步提供王氏天茂过炉载具、王氏天茂测试治具等，满足注塑件生产线的整体工装需求。



四、和竞争对手相比的优势



序号	对比维度	王氏天茂WSTM解决方案	市场普通方案 （人工剪钳/简易冲床）
1	自动化程度	自动冲切，可选转盘或多工位	人工手持剪钳，劳动强度大
2	冲切精度	模具定位，精度±0.05mm，切口平整	人工目视，易伤产品
3	效率	单件1-3秒（多水口同时冲）	人工剪一个水口需3-5秒
4	一致性	机械冲切，100%一致	依赖工人技能，波动大
5	非标定制	完全按产品定制模具和夹具	标准冲床，需人工适配
6	安全防护	安全光幕+双手启动	无防护或简单开关
7	废料管理	自动收集	散落地面，需人工清扫
8	检测集成	可选CCD视觉检测	无
9	客户案例	立讯精密、美的等头部客户已验证	多为小型注塑厂
10	品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式



五、产品规格/技术参数



序号	项目	详细参数
1	设备名称	水口冲压非标定制自动化设备
2	型号	WSTM-GATE-CUT系列
3	适用产品	塑料注塑件（相机外壳、手机壳、连接器、齿轮等）
4	水口类型	侧浇口、点浇口、潜伏式浇口、环形浇口
5	冲压方式	气动（50-500kg） / 液压（500-5000kg）
6	冲压行程	0-100mm可调
7	冲切精度	±0.05mm
8	模具材质	Cr12MoV / SKD11，热处理HRC58-62
9	工位数量	标配1工位（可选2-8工位转盘）
10	上下料方式	手动/自动（振动盘或机械手）
11	定位方式	仿形定位块+气动夹紧
12	检测选项	CCD视觉检测（冲切效果判定）
13	控制方式	PLC + 触摸屏
14	安全装置	安全光幕、双手启动、防护罩
15	工作电压	AC 220V/380V 50Hz
16	工作气压	0.4-0.6Mpa（气动版）
17	外形尺寸	按产品定制（典型：800×600×1500mm）
18	重量	约200-800 KG



购买/获取方式：

· 价格：根据冲压力、工位数量、模具复杂度等配置报价，请联系销售工程师获取详细方案。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

· 试用/演示：欢迎寄送注塑件样品至我司实验室，免费进行水口冲切方案验证并出具报告。



六、服务对象/使用场景/案例分享

服务对象：

1. 注塑制品厂：生产相机外壳、手机壳、汽车内饰件、家电外壳。

2. 精密电子结构件供应商：连接器、继电器壳体等。

3. 医疗器械耗材厂：注射器、导管接头等。

4. 玩具/文具制造商：多水口塑料件。

使用场景：

1. 相机外壳水口冲切：外壳上有多个潜伏式浇口，人工剪切口不平整，影响外观。

2. 连接器注塑件去水口：微小水口人工难以操作，冲切模具可一次去除数十个水口。

3. 汽车出风口叶片：厚壁水口需液压冲切。

4. 医疗试管接头：要求切口无毛刺、无粉尘，冲切后可直接装配。

5. 大批量注塑件后处理：配合机械手实现全自动冲切。

案例研究：

背景：某知名相机外壳代工厂（为佳能、尼康供货）在生产高端相机外壳时，人工剪水口导致切口发白、不平整，不良率高达8%，且效率低无法满足订单交期。

方案：引入王氏天茂定制的液压水口冲压设备，配备双工位转盘和多水口同时冲切模具，冲切力2000kg。同时集成CCD视觉检测冲切效果。

成果：冲切不良率降至0.3%，效率提升10倍，单班产能从1000件提升至10000件。客户生产经理评价：“自动冲切机让水口去除不再依赖熟练工，外观质量稳定，客户非常满意。王氏天茂工装治具专业高效。”



七、用户价值

· 受益1：提升冲切效率—— 多水口同时冲切，节拍1-3秒，比人工快5-10倍。

· 受益2：保证切口质量—— 模具冲切平整无毛刺，无需二次修整。

· 受益3：降低人工成本—— 一台设备替代2-3名操作员，6-12个月回本。

· 受益4：提高产品良率—— 避免人工损伤产品，不良率降低80%以上。

· 受益5：实现自动化联产—— 可连接注塑机机械手，实现无人值守冲切。

· 受益6：安全可靠—— 光幕+双手启动，杜绝工伤事故。

· 受益7：非标灵活—— 适应各种复杂水口位置和产品形状。



综合受益：

作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具凭借20年行业经验，为您提供“交钥匙”式水口冲压非标定制自动化设备。从王氏天茂工装夹具到王氏天茂测试治具，再到王氏天茂过炉载具，我们一站式满足您的工装需求，助您的注塑后道工序实现高效、精密、自动化的水口冲切。
